空调机组选型办法

一、机组选型

机组选型步骤：

A．估算或计算冷负荷  估算总冷负荷，或通过有关的负荷计算法进行计算。   B．估算或计算热负荷  估算总热负荷，或通过有关的负荷计算法进行计算。     C．初定机组型号      根据总冷负荷，初次选定机组型号及台数

D、确定机组型号 根据总热负荷，校核初定的机组型号及台数。并确定机组型号。

二、机组选型案例

例：建筑情况：北京市某办公楼建筑面积为11000 m2²，空调面积为 10000 m2，其中大会议室面积500 m2，小会议室面积为 1500 m2，办公楼建筑面积为8000 m2含有新风。

A．计算冷负荷。

    a．按空调冷负荷法估算：

        大会议室500 x 358=179000W=179Kw

        小会议室：1500 X 235=352500=352.5kw

        办公区：7000X 151＝1057000＝1057kw

        合计：358十235＋1208=1588.5KW

        选主机时负荷：1588.5X0．70＝1112kw

    b．按建筑面积法估算：

         11000X98=1212000W＝1078kW

      c．由1）、2)计算结果，冷负荷按1112KW计算。

  B．计算热负荷

          按空调热负荷法计算：11000 X 60=660000W=660KW

  C．初选定机组型号及台数：

1、 若方案采用水源热泵

① 确定机组型号：总冷负荷为1112kw，两台GSHP580型水源热泵机组机组在水温为16～18℃，供回水温度7～17℃时制冷量为1152kw。略大于冷负荷，符合要求。

总热负荷为660kw，一台GSHP580型水源热泵机组在水温为16～18℃，供回水温度55～45℃时制热量为665kw。略大于热负荷，符合要求。

② 最后确定为两台GSHP580型水源机组，其中，夏季制冷时，采用两台机组，冬季制热时，采用一台机组即可（在室外温度较低时采用两台机组进行制热）。

2、 .若方案采用风冷热泵中央空调组机

① 确定机组型号：根据以上计算，总冷负荷为1112kw，两LSBLGRF560M模块热泵系列风冷（热）泵机组供回水温度7～17℃时制冷量为1120kw．略大于冷负荷，符合要求。总热负荷为660kw，一台LSBLGRF560M型机组，供回水温度55～45℃时制热量为588kw．略小于热负荷，符合要求。

② 最后确定为两台LSBLGRF560M型模块热泵系列风冷（热）泵机组，其中，夏季制冷时，采用两台机组，冬季制热时，采用一台机组即可（在是外温度较低时采用两台机组进行制热）。

3、 若采用水冷中央空调组机

① 根据以上计算，总冷负荷为1112kw，两台LSBLG640Z型水冷中央空调机组供回水温度7～17℃时制冷量为1278kw．略大于冷负荷，符合要求。

② 最后确定为两台LSBLG640Z型水冷中央空调机组，其中，夏季制冷时，采用两台机组。

三、辅助设备

1、冷却塔

冷却塔冷却水量可以按下式计算：

式中Q——冷却塔排走热量，kW；压缩式制冷机，取制冷机负荷1.3倍左右；吸收式制冷机，去制冷机负荷的2.5左右；

c——水的比热，kJ/（kg· oC），常温时c=4.1868 kJ/（kg·oC）；

tw1-tw2——冷却塔的进出水温差，oC；压缩式制冷机，取4~5 oC；吸收式制冷机，去6~9oC。

2）水泵扬程

冷却水泵所需扬程

Hp=hf+hd+hm+hs+ho

式中hf，hd——冷却水管路系统总的沿程阻力和局部阻力，mH2O；

hf，hd——冷却水管路系统总的沿程阻力和局部阻力，mH2O；

hm——冷凝器阻力，mH2O；

hs——冷却塔中水的提升高度（从冷却盛水池到喷嘴的高差），mH2O；

ho——冷却塔喷嘴喷雾压力，mH2O，约等于5 mH2O。

2、水泵的选型:

冷负荷Q=1112 kw；空调系统水环路带走的热量在此基础上乘以1.3同时使用系数取0.7则水流量为G

G=（Q×A×1.3）÷（1.163×T）

A: 使用系数；

G: 水流量；T: 空调水系统供回水温差 G=（1112×0.7×1.3）÷（1.163×10）=87 m3/h；即：泵的流量为87 m3/h。

1) 阻力计算

管径长约300，比摩阻选200Pa/m 则H1=300×200 Pa=6mH2O

局部阻力取0.5则H2=0.5×6=3mH2O 制动控制阀      H3=5mH2O 机组压降        H4=50Kpa=5mH2O 换热器压降      H5=4mH2O

总扬程          h=1.2H=(6+3+5+5+4)=28.8 mH2O

故选择循环泵    G=87 m3/h   H=32 mH2O  N=17.5Kw  n=1450rpm

2) 定压泵的选择：

定压点为最高点加5m H2O

H=32+5=37m H2O

建筑物水容量取1.3L /建筑平米

Vc=11000×1.3=14300L=14.3 m3

小时流量取Vc之10% 则G=0.10×14.3=1.43m3/h

故定压泵取2 m3/h   H=37m  n=1450rpm

3、热泵中央空调系统水量计算

（1） 夏季中央空调系统水量的计算：

   根据热力学定律，可以从以下公式中获得水源水量和冷冻水量。

Gr＝0．86（QL＋N）／△Ty        G2＝0．86QL/△TL

      说明：Gr水源水量，m3/h；

                GL：冷冻水量，m3/h：

                QL：中央空调系统主机制冷量，  kw：

                N：中央空调主机电功率，kw；

                △Ty：水进出中央空调主机温差，℃；

                △TL ：冷冻水进出中央空调主机温度℃。

（2） 冬季热泵中央空调系统水量的计算：

   根据热力学定律，亦可得冬季时的水量和热水量，从以下公式中便可获得。

    Gy＝0．86（Qr-N）／△Ty

    Gr＝0．86Qr/△Tr

     说明：Gy水源水量，m3/h；

                Gr：热水水量，m3/h：

                Qr：水源中央空调系统主机制热量，kw；

                N：水源中央空调主机电功率，kw；

                △Ty：水源水进出中央空调主机温差， ℃；

                △TL ：冷冻水进出中央空调主机温度，℃。

（3） 热水量计算

        热水量计算有下述两种计算方法。

① 根据热水用水定额和用水计算单位

Qh=K*n*m*Qr/T

说明：Qh最大小时热水用量L/H

            Qr热水用水定额L/H，

            M用水计算单位数，人数或床数。

            T一天内热水供应的时间，H；

            Kh热水小时变化系数，全日供应热水。

4、冷冻水和冷却水流量估算

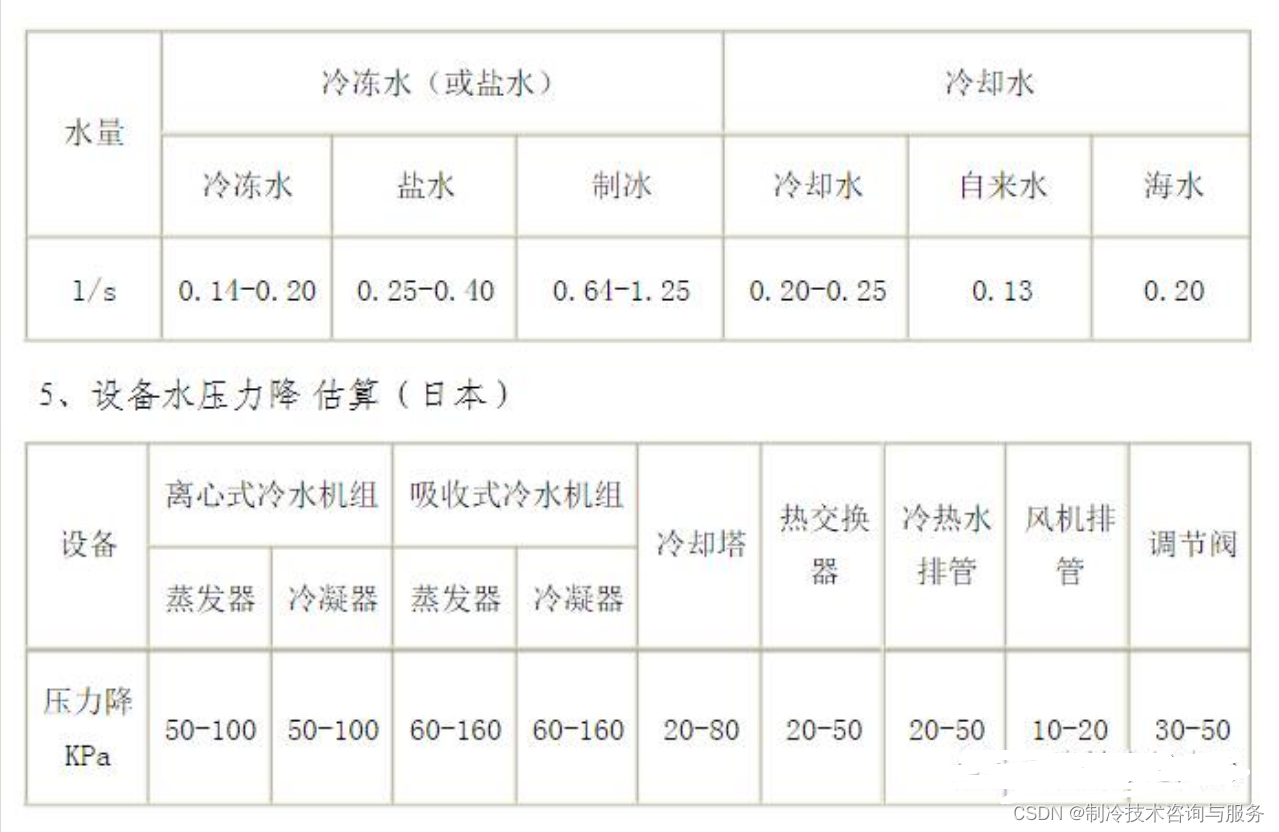

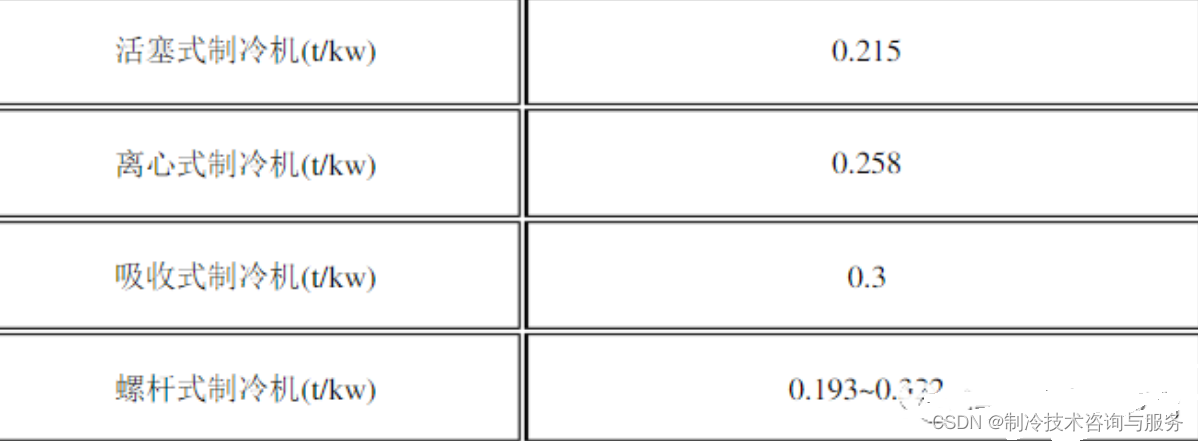

制冷机冷却水量估算表
