冰箱制冷系统介绍

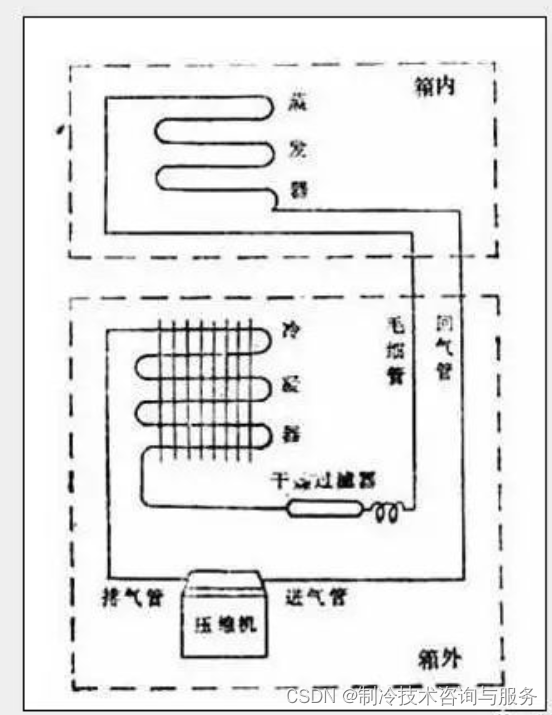

电冰箱制冷循环主要分四个过程，分别是压缩、冷凝、节流与蒸发。其中节流过程由毛细管完成。毛细管将冷凝器送来的高压、中温（接近室内温度）的制冷剂液体节流成低压、低温的制冷剂液体（其中含部分气体），经节流后的制冷剂流过蒸发器，从而吸收箱内的热量，达到制冷降温的目的。

毛细管一端连着冷凝器，另一端连着蒸发器，由其保持两端一定的压力差，并起到由冷凝器向蒸发器的供液控制作用。
毛细管的供液能力对电冰箱的制冷效果有很大影响。若供液量很小，则蒸发器内的制冷剂会偏少，从而制冷效果差，箱内结霜面少；若供液量过大，制冷剂的蒸发压力会很高，从而蒸发温度高、箱内温度达不到相应的温度等级，严重的还会造成压缩机无法停机故障。

毛细管的供液能力与其几何尺寸有关。长度越长、内径越小，相应的供液量越小；反之越大。电冰箱中使用的毛细管，一般使用内径为0.5～1mm、长度2～4m的紫铜管。其尺寸主要由电冰箱采用的压缩机功率与其相应温度等级确定。
在修理中，若需更换毛细管，一般有以下两种方法。

 1.把原毛细管整个取出，更换为与原毛细管相同内径、长度的新管即可。
 2.若无法知道原冰箱内的毛细管具体尺寸，或买不到原规格的毛细管，又需更换新的毛细管时，可采用以下方法确定具体尺寸，相关部件及仪表连接。


在待修电冰箱压缩机的工艺口上接一只修理三通阀和低压表，脱开冷凝器出口与过滤器焊接点，接入修理三通阀与高压表，在过滤器的出口处焊上待换的新毛细管，毛细管的另一端敞开。分别打开两只修理三通阀，启动压缩机。

空气由接在压缩机工艺口的修理阀吸入，从毛细管敞开的一端喷出。当接工艺口的低压表压力与大气压力相等时，接在冷凝器出口和过滤器间的高压表压力应保持在1～1.2MPa。如果高压表压力过高，可将毛细管适当截去一段；如果高压表压力过低，则应换用更长或内径更小的毛细管。如果相差不大，也可将毛细管盘成螺旋的弹簧状，盘的直径越小，圈数越多，则管内流动阻力越大，高压越高，这样也能调节毛细管的供液量。通常新换毛细管应选择稍长一些的，这样便于调整。

上述方法适用于采用往复式压缩机的电冰箱。对于采用旋转式压缩机的电冰箱，则需将压缩机吸气口脱开，接入修理三通阀与压力表，而不要打开工艺口。

（1）过热过流保护器，其开口端紧贴在压缩机的外壳部位。如果电机绕组和压缩机外壳温度升高过高使蝶形双金属片受热上翻而断开接触点，而停止工作。

（2）重力式起动器。

（3）温控器

①普遍型温控器。这种温度控制器的感温管的停开温差为6∽10℃，相对应的箱内温度波动可控制在30度以内。一般用于单、双门直冷式电冰箱内

②半自动化霜型温控器。结构基本上与普通型相同，但增加了包括化霜按钮，化霜弹簧，化霜平衡弹簧和化霜控制板进行等部件的一套化霜控制机构。

③如何调节温控器的开、停温差

电冰箱的温控器，其正常的开（触点闭合），停（触点断开）温差一般为6~10，温压转换部件内的工作压差为0.4∽0.6℃巴，所对应的箱内温度开、停温差（也称温度波动范围）约小于3℃。这种温差是由温控器感压腔内的动作压差，快跳活动触点与固定触点之间的距离决定的。改变这种温差，一般可通过温差调节螺钉来进行调整。

如何安装温控器。温控器的安装法大体分为两种。

A.接控制安装法。这种方法，主要用于箱内采用冷强制循环的间冷式双门电冰箱。

B.间接控制安装法。这种方法多用采用管板式或吹胀式蒸发器的单门和直冷式双门电冰箱上。

在安装温控器时还应注意下列几点

①感温管必须与蒸发器很好固定，如感温管与蒸发器或安装感温管的夹子接触不良，往往会造成电冰箱不停机或箱内温度过低等故障。

②因感温管很细，故不能有过度的弯曲，否则会断开或漏气。
