转载文章---环境试验箱制冷系统的热气旁通设计研究

环境试验箱是用科技的手段模拟出不同的自然环境气候，对现代工业品进行测试，达到性能验证、加速老化、应力筛选的目的。随着各行各业对产品可靠性要求越来越苛刻，产品可靠性测试对环境试验箱的要求也越来越多样、严厉。当今的环境试验箱必须要能满足越来越快的温度变化速率要求，越来越宽的极限高低温要求，越来越大的承载能力要求。环境试验箱的制冷系统必须要有能同时满足高温(150℃以上）到低温（-70℃到以下）区间的所有工况，且需快速响应试验设备0~100%制冷量需求。为避免制冷压缩机的频繁启停，尤其是较大制冷机组启动复杂，也为了保证试验设备性能的持续稳定性，制冷系统常常维持低载运行，甚至很多时候试验设备暂时制冷量需求为负值时也必须保证制冷系统的正常运行。为保证压缩机的回油和电机冷却，制冷系统有最低回气压力运行的要求，当试验设备需求的蒸发量不足以维持压缩机最低吸气压力时，额外的回气补充显得非常关键。

1

环境试验箱的制冷系统

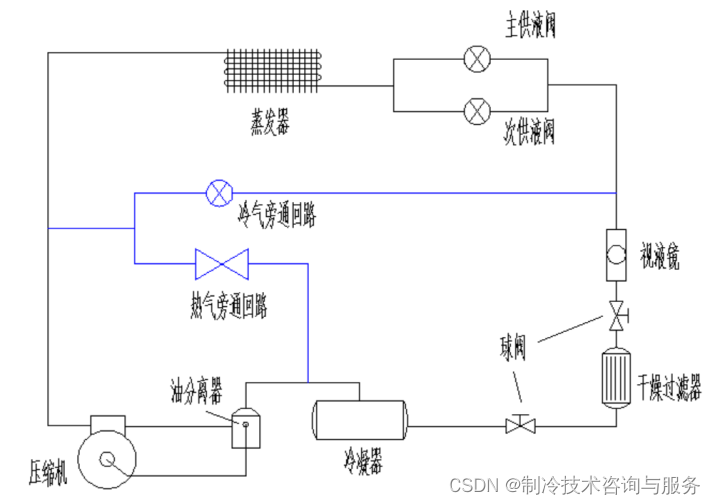

环境试验箱的制冷系统多采用R404A和R23两种工质，其中R404A可单独使用设计成单级制冷系统，R23则必须搭配R404A系统一起组成复叠式制冷系统才可以正常工作。无论哪种形式的制冷系统都需要维持制冷系统在低制冷输出甚至零制冷输出时的运行，其中冷热旁通方式维持回气是最简单最常用的形式。通过在制冷系统排气管连接一根热气管，在液管干燥过滤器后连接一根液管，通过合理的节流和流量控制，汇合后接入压缩机吸气管道。当试验设备需求的制冷量不足以维持压缩机运行最小吸气量时，冷热旁通共同工作或单独工作，保证压缩机的最低吸排气量要求运行。连接方式如图1，图2所示。
图1
