储能液冷系统中的管路介绍

储能液冷系统中管路占比约10%。储能液冷管路通过向系统中导入冷却剂，使产热元件与冷却剂进行换热，有效提高能源转化效率，并维持系统的温度稳定。

近年来液冷储能市场的兴起，也为尼龙管路打开了新的市场。储能液冷循环管路按照作用可以分为三级，其中二三级管路会大量应用到尼龙材料。

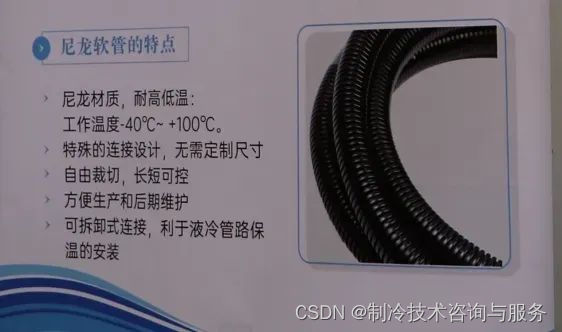

相比传统的橡胶水管和金属水管，尼龙水管具有轻量化、刚性好、容易布置、保温性能优异的特点。

应用于冷却液管路的尼龙主要有脂肪族和芳香族的尼龙。脂肪族以PA11、PA12、PA612为为代表，芳香族以 PA9T、PA11T为代表。而储能冷却领域中大部分公司采用PA12。由于聚酰胺材料中含有酰胺基 (－NHCO－)， 而储能用冷却液成份为聚乙二醇和水，在这样的介质中，酰胺基会发生醇解以及水解，普通的聚酰胺材料不适用于冷却液介质中。
针对此问题，一些知名的尼龙公司均开发出了对应的耐水解的聚酰胺材料，适用冷却液介质环境中。
1 一级管路
箱体内主分流管路定义为1级管路，该管路采用不锈钢钢管，抗腐蚀能力强，也有一些厂家采用PP或PA等其他塑料替代，一般集成有排气装置。
如一级液冷主管采用ID50mm的金属管或PP管大口径PA管、如采用PPH管(合金聚丙烯管)。

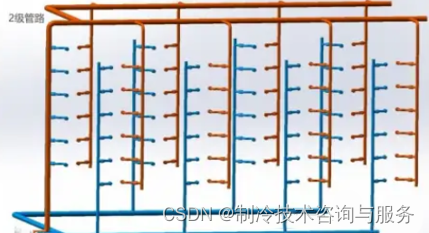

2 二级管路
主分流管路与电池簇之间的次分流管路定义为2级管路。该管路采用橡塑材质，抗腐蚀能力强:一般集成有手动球阀。

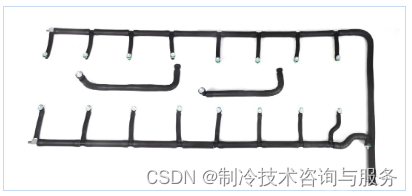

如二级液冷管路采用ID21mm或ID25的PA管;如采用PA管；如二三级管路采用PA12尼龙+TIE+PP三层材质组合的管路；如二三级管路为PA12耐水解材质。
3 三级管路

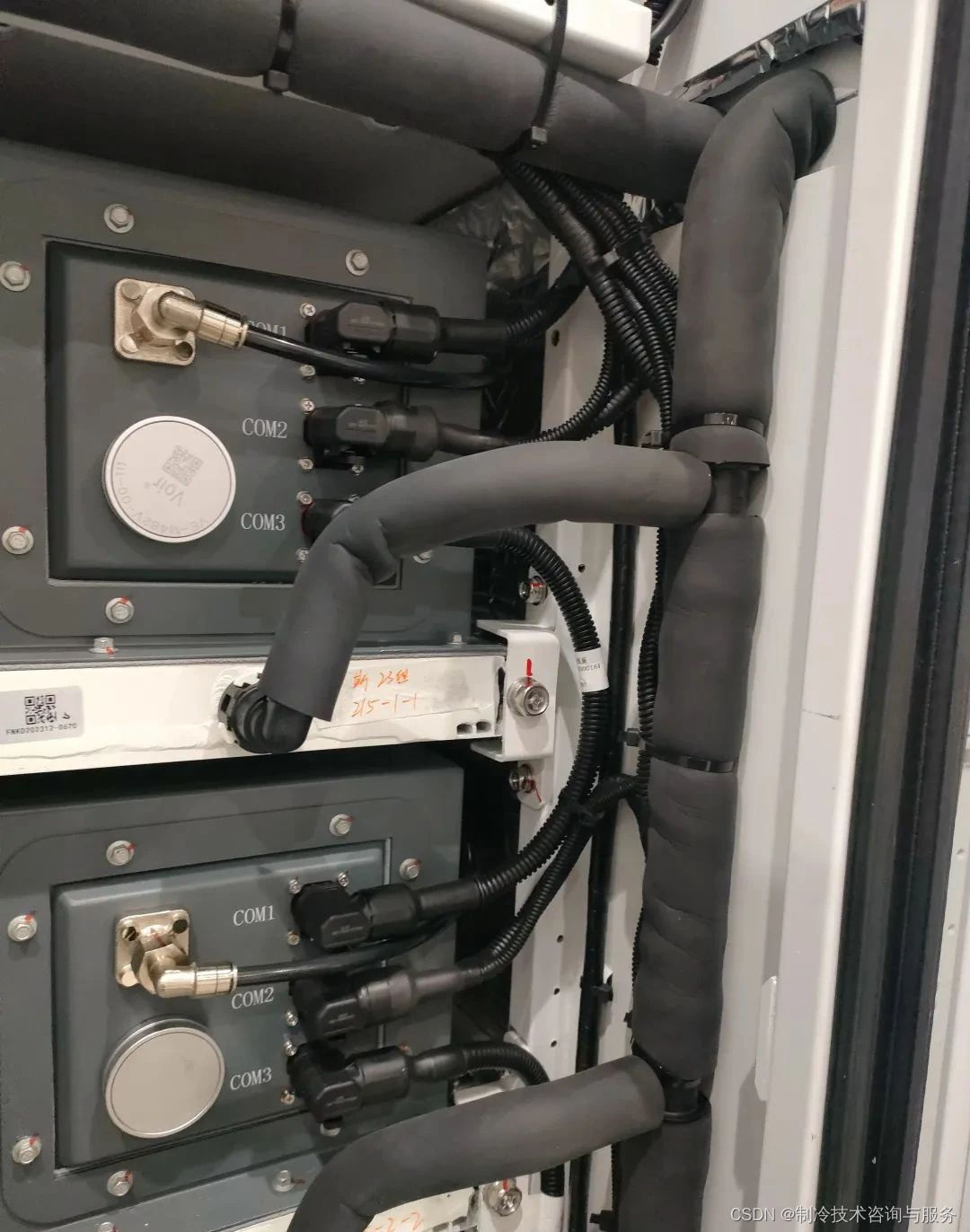

PACK与次级分流管路之间的连接软管定义为3级管路。该管路采用橡塑材质，集成快速接头。
