一、集中式储能系统构成

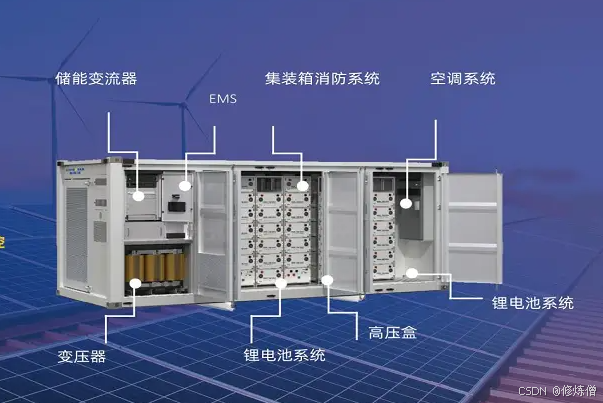

说到集中式储能我们想到集装箱储能，一个完整的储能集装箱内部，主要由电池簇、电池管理系统（BMS）、能量管理系统（EMS）、储能逆变器（PCS）以及其他电气设备构成
在这里插入图片描述
电池组成本占比最高大约60%，其次为储能逆变器15%左右，电池管理系统和能量管理系统加起来大概占比15%。
这个数据可以说明两个问题：其一，电池组成本是电化学（电池）储能系统的主要成本，是未来产业链技术迭代和降成本的主要环节；其二，产业链最核心的环节落在电池组和逆变器上。

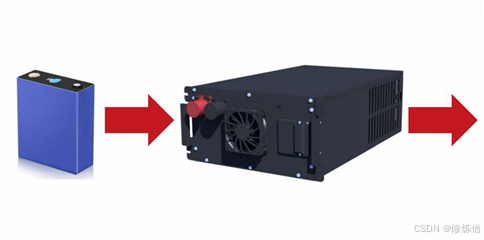

二、电芯，电池包(Pack)，电池簇（Cluster）

  • 电芯(cell):电芯指单个含有正、负极的电化学电芯，一般不直接使用，只有将众多电芯组合在
    一起，再加上保护电路和保护壳，才能直接使用。这就是所谓的电池模组。
  • 模组（模块，module):电池模组可以理解为锂离子电芯经串并联方式组合，加装单体电池监
    控与管理装置    后形成的电芯与pack的中间产品。其结构必须对电芯起到支撑、固定和保护作
    用，可以概括成3个大项：机械强度，电性能，热性能和故障处理能力。
  • 电池包(pack):指的是锂电池定制的包装，封装，装配，主要工序分为加工、组装、包装三大
    部分。当数个模组被BMS和热管理系统共同控制或管理起来后，这个统一的整体就叫做锂电
    池包    。

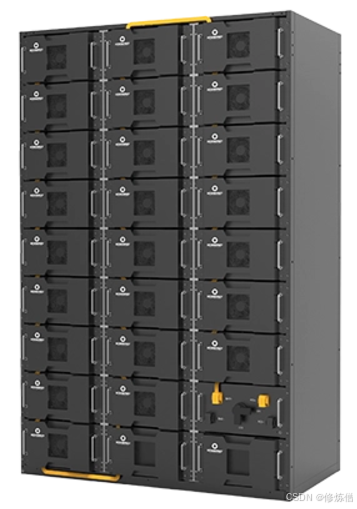

    -电池簇（Cluster）电池pack串联到高压箱构成电池簇
    在这里插入图片描述 电池簇

三、电池单体

NoItemParameter Specification
循环寿命>=6000次
2标称容量280Ah
3标准电压3.2V
4内阻≤0.25mΩ A
5充电(CC-CV)连续充电电流1C
最大充电电流3C
充电上限电压3.65V
6放电连续放电电流1C
最大放电电流3C
放电截止电压2.5V
7操作环境充电0℃~ 55℃
放电-20℃~55°℃
8重量5.22±0.2kg 铝
9壳体材料铝
10电芯尺寸204.8173.672mm

电池容量的定义和计算方法
电池容量是指在一定条件下（如放电率、温度、终止电压等）电池能够放出的电量。通常以安培小时（Ah）为单位，1Ah表示在1A的电流下可以放电1小时。毫安时（mAh）则是安时的小单位，1Ah等于1000mAh。
从2021年开始，280Ah及以上的规格的磷酸铁锂方壳电池逐渐成为行业主流，相关的技术规范主要遵循GB/T36276-2018电力储能用锂离子电池

5.2.2循环性能
5.2.2.1能量型电池单体循环性能 能量型电池单体循环性能应符合下列要求：
a)循环次数达到100次调充电能量保持率不小于90%：
b)循环次数达到1090次时，放电能量保持率不小于90%。
5.2.2.2功率型电池单体循环性能 功率型电池单体循环性能应符合下列要求：
a)循环次数达到2000次时，充电能量保持率不小于80%；
b)循环次数达到2000次时，放电能量保持率不小于80%。

随着300Ah+大容量电芯的迭代，现在已经是300+电芯的时代。

企业电芯容量 /Ah电芯尺寸循环寿命/次首发时间是否量产
宁德时代31471173·207-208/2023年8月是
远景动力31571173·207-208>120002023年4月是
海辰储能31471173·207-20810000@70%/是
兰钓新能源31471173-207-208100002023年5月是
瑞浦兰钧32071173-207-208>100002023年5月是
34071173·207-208>100002023年5月是
海基新能源31471173·207-208>12000/是
中创新航31471173-207-20815000/是
蜂巢能源32526x500x215mm源 >80002023年4月是
鹏辉能源31471173·207-208≥8000@70%2023年4月是
天合储能31471173·207-208≥8000(0.5P)25 C@70%SOH2023年4月是
力神电池31471173·207-209>120002023年4月是
赣锋锂业31471173·207-208/2023年5月是
楚能新能源31471173·207-208120002023年5月是
欣旺达31471173·207-208120002023年5月是
天弋能源31471173·207-209≥8000/是
远航锦锂31471173-207-210>12000/2024年1月送样
正力新能31471173·207-208>120002023年5月是

四、电池模组（PACK）

序号项目参数备注
1额定电压 (V)364.8
2标称容量（Ah）320
3标称能量（kWh）116. 7
4充电截止电压（V)3.6V单节充电截止电压
5放电截止电压（V)2.6V单节放电截止电压
6电压采样通道数量114
7电池均衡方案在线均衡
8额定倍率0.5C
9额定工作温度（°℃）+25℃
10工作温度范围（℃）充电0~+45°℃ 放电-20～+45°℃推荐工作温度：+10～ +25℃
11外壳材料PPO
12电池组外型尺寸（mm）1061×1405X500

充放电倍率表示放电快慢的一种量度。
额定倍率=额定电流/额定容量；例如上表：额定容量为320Ah的电池用64A额定电流放电时，其放电倍率为0.5C。表示单位（小时）时间放电倍率，上述参数以额定电流放电可以放5个小时。

五、储能系统电池集装箱

根据”2024第十八届中国国际电池供应链及储能技术博览会“各个主流集成厂家纷纷发布基于迭代大容量电芯的5MWh+储能电池舱，例如宁德时代、中车株洲所、正泰电源、双一力、瑞浦兰钧等厂家

20尺5MWh+储能柜厂家汇总
企业产品发布/量产时间自产314Ah电芯/电芯供应商
中车株洲所5.0X液冷储能系统8月已量产宁德时代/海辰储能
宁德时代5MWhEnerD系列液冷储能预制舱8月已量产自产
中储科技 （中能建）水星MAX5MWh液冷集装箱已量产宁德时代
正泰电源POWER BLOCK2.05月已母产宁德时代
阳光电源PowerTitan 2.010月发布宁德时代/中创新航
电工时代En-Whale大容量一体化储能系统已量产宁德时代/路辉能源
欣旺达NoahX 2.09月发布白产
海辰储能HiTHIUM ooBlock9月发布自产
楚能新能源5MWh液冷电池预制舱9月发布自产
天合储能柔性液冷电池舱Elementa210月发布白产
采日能源星汉5MWh储能系统11月发布宁德时代/瑞浦兰钧
正力新能5MWh储能集装箱预计12月量产自产
双一力储能5MWh液冷集装箱5月发布宁德时代/海辰储能
融和元储玄武11月发布宁德时代
瑞浦兰钧5.11MWh液冷储能系统8月发布自产
中创新航20尺液冷5.016MWh产品7月发布自产
明美新能源5MWh液冷储能系统5月发布非白产
远信储能GridUItra4.18MWh储能系统11月发布海辰储能/瑞浦兰钧
协鑫集团6MWh“鑫宇+11月发布蜂巢325Ah电芯
南都电源5.11MWh液冷Center L Plus10月发布白产
