空压机的热回收原理介绍

空压机运行时会产生大量的压缩热，通常这部分能量通过机组的风冷或水冷系统释放到大气当中。压缩机的热回收是持续降低空气系统损耗，提高客户生产力的必要手段。

余热回收的节能技术目前研究很多，但大多只针对喷油螺杆式空压机的油路改造而言。本文通过对几种典型空压机的工作原理和余热回收系统特点进行详细介绍，更加丰富地了解空压机余热回收的途径和形式，可以更好地进行余热回收，降低企业的能源费用，达到节能环保的目的。

现将几种典型的空压机余热回收形式分别介绍：

喷油螺杆空压机余热回收分析

① 喷油螺杆空压机工作原理分析

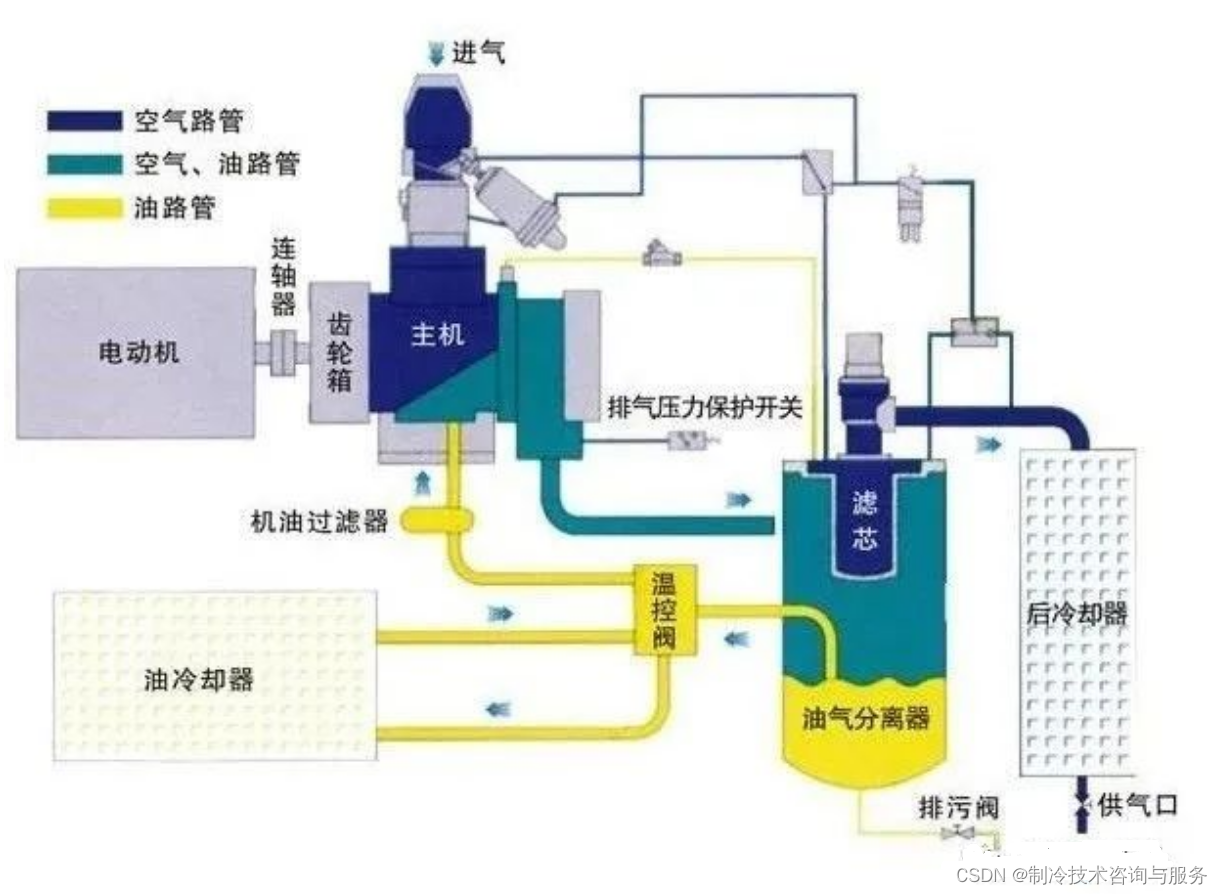

喷油螺杆空压机是目前市场上占有率较高的一种空压机类型，其工作原理见上图。
喷油螺杆空压机的油有三个作用：冷却-吸收压缩热、密封和润滑。
气路：外部空气通过空气过滤器进入机头经过螺杆压缩后，油气混合物由排气口排出，经过管路系统和油气分离系统，进入空气冷却器，将高温的压缩空气降低到可接受的程度。
油路：油气混合物由主机出口排出，在油气分离筒体内冷却油与压缩空气分离后进入油冷却器，将高温油的热量带走，冷却后的油经过相应的油路重新喷入主机，进行冷却、密封和润滑。如此反复。
② 喷油螺杆空压机余热回收原理
喷油螺杆空压机余热回收的示意图和流程图见图2 和图3。

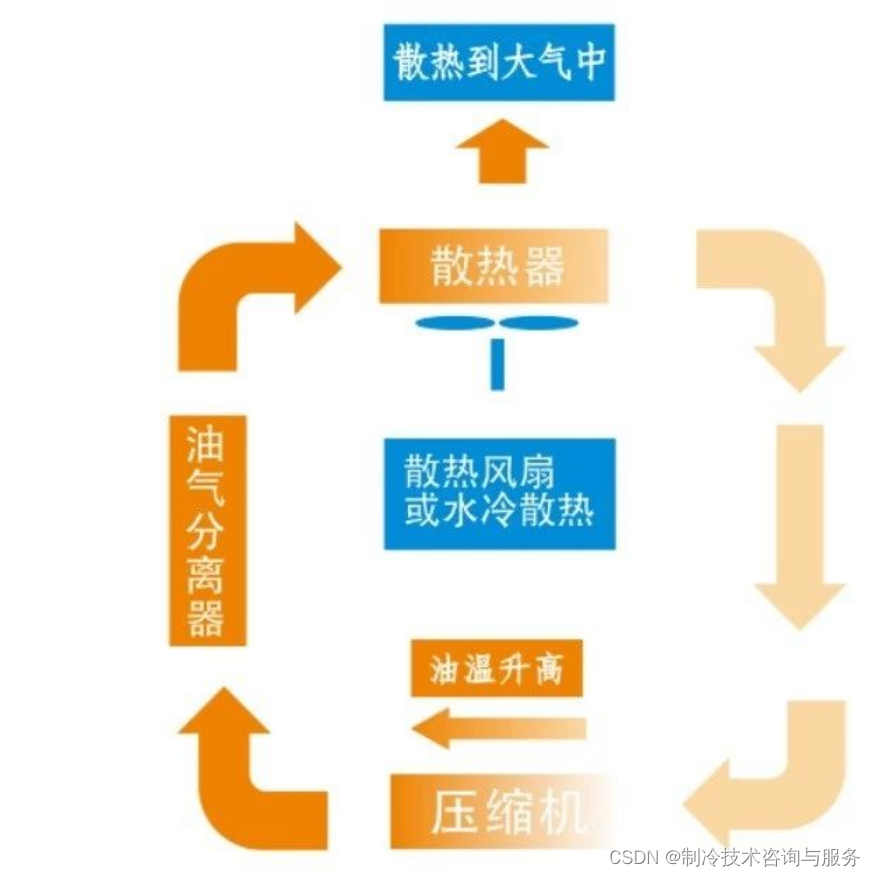

*空压机散热原理

*空压机余热回收原理
