空气能热泵安装图

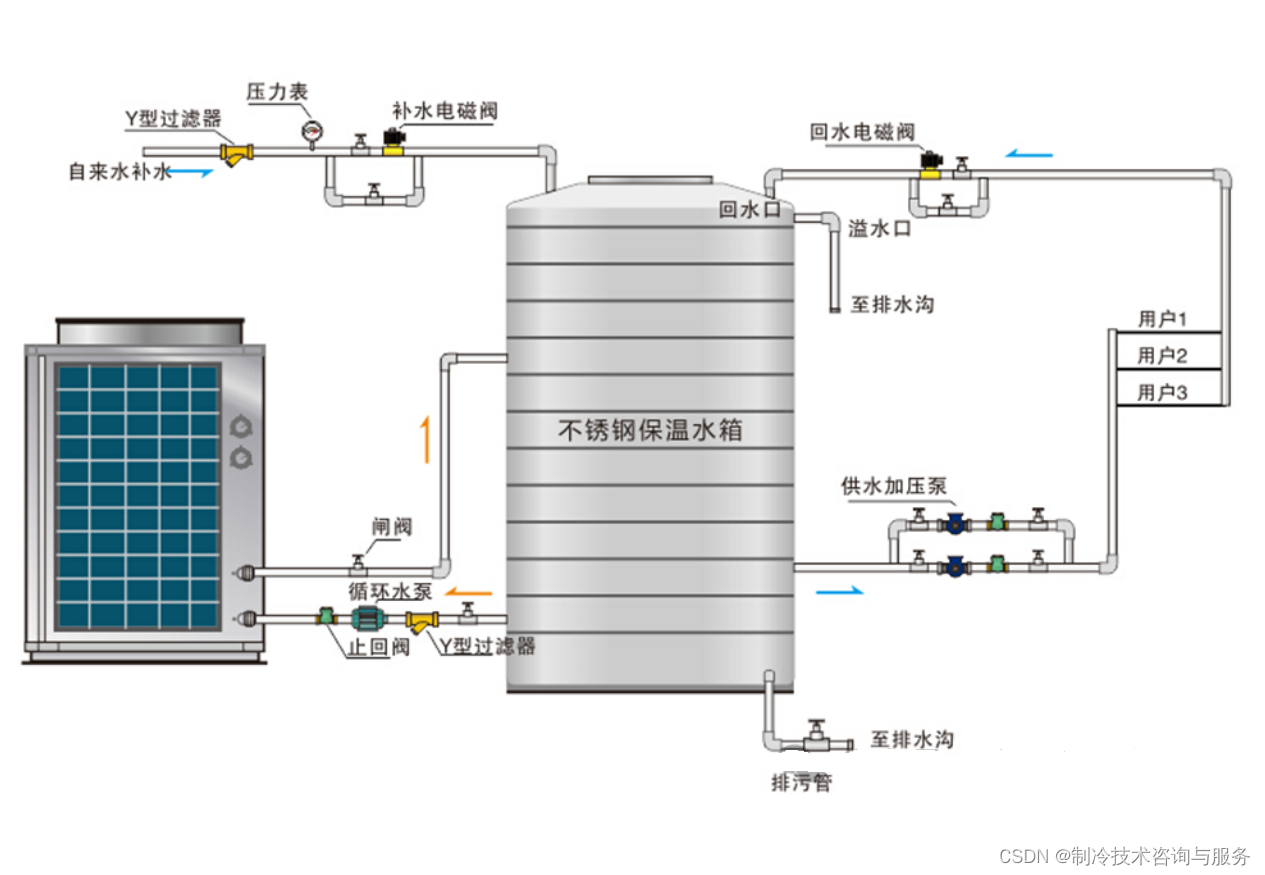

循环式空气能热泵安装图
在这里插入图片描述

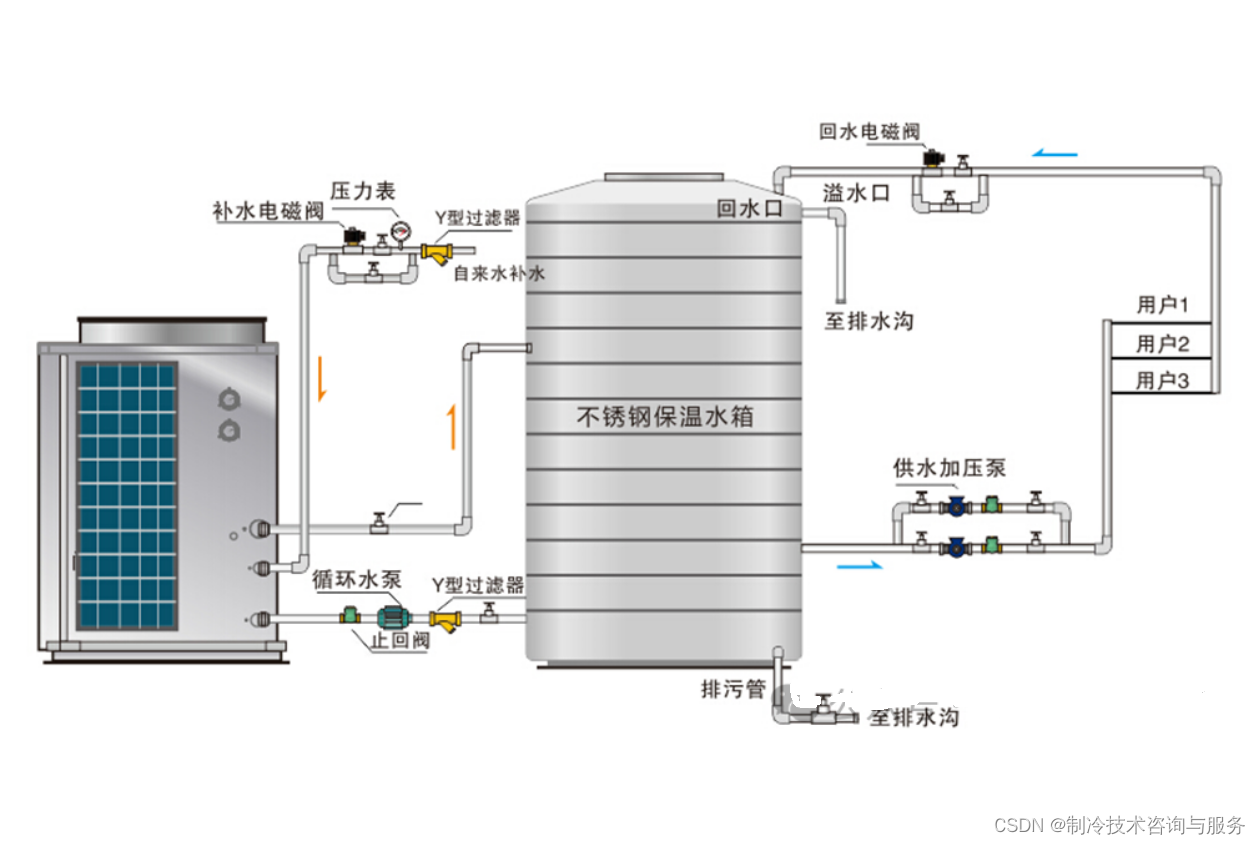

直热循环式空气能热泵安装图
在这里插入图片描述

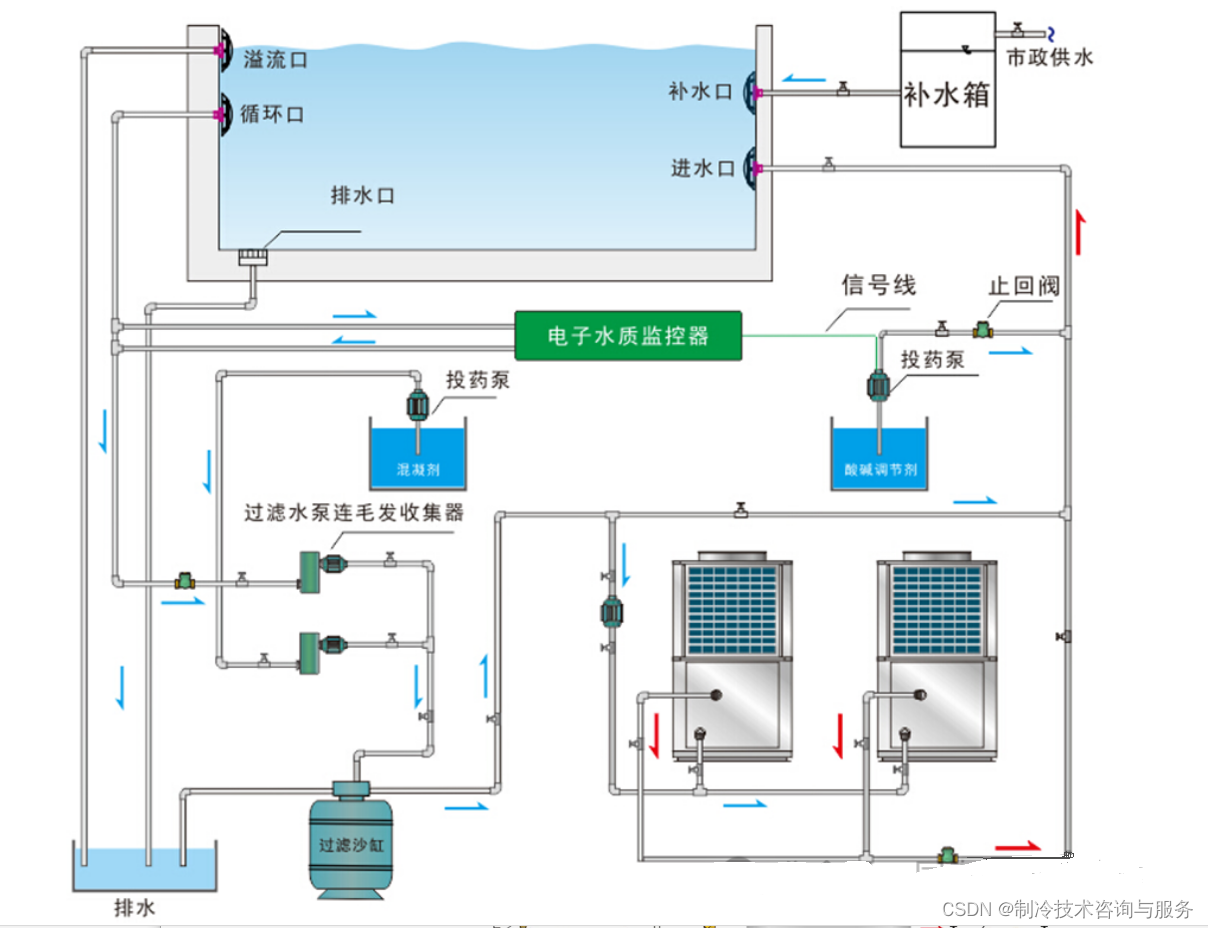

泳池空气能热泵安装图
在这里插入图片描述

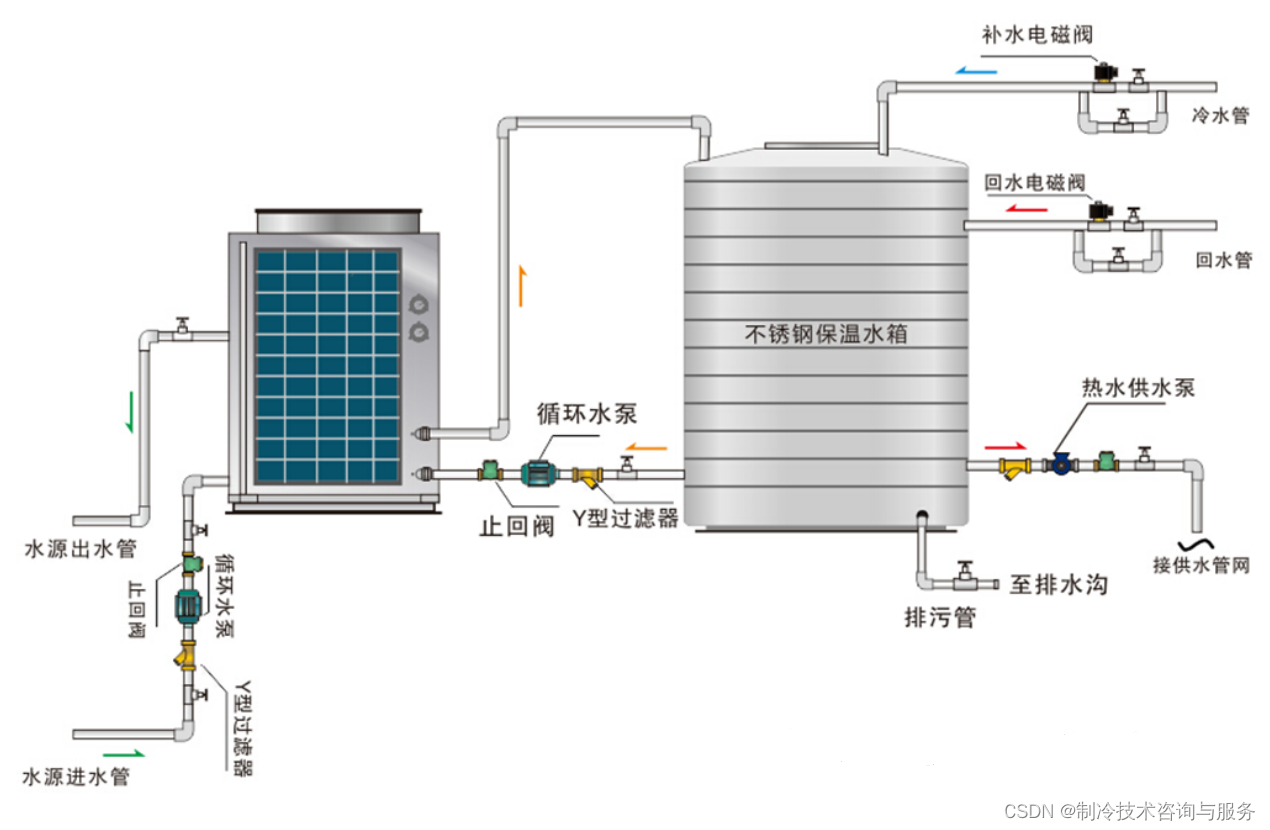

循环式水源热泵热安装系统原理图
在这里插入图片描述

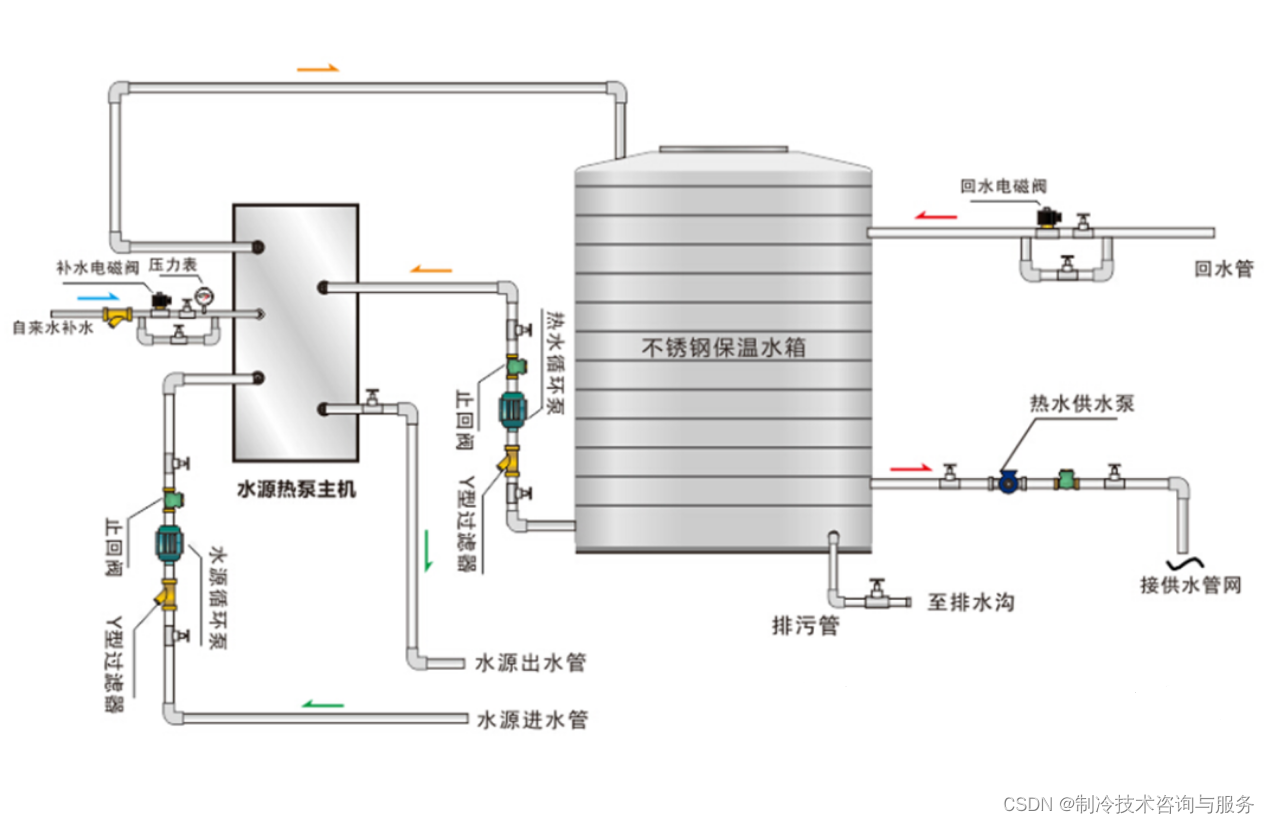

直热循环式水源热泵安装系统图
在这里插入图片描述

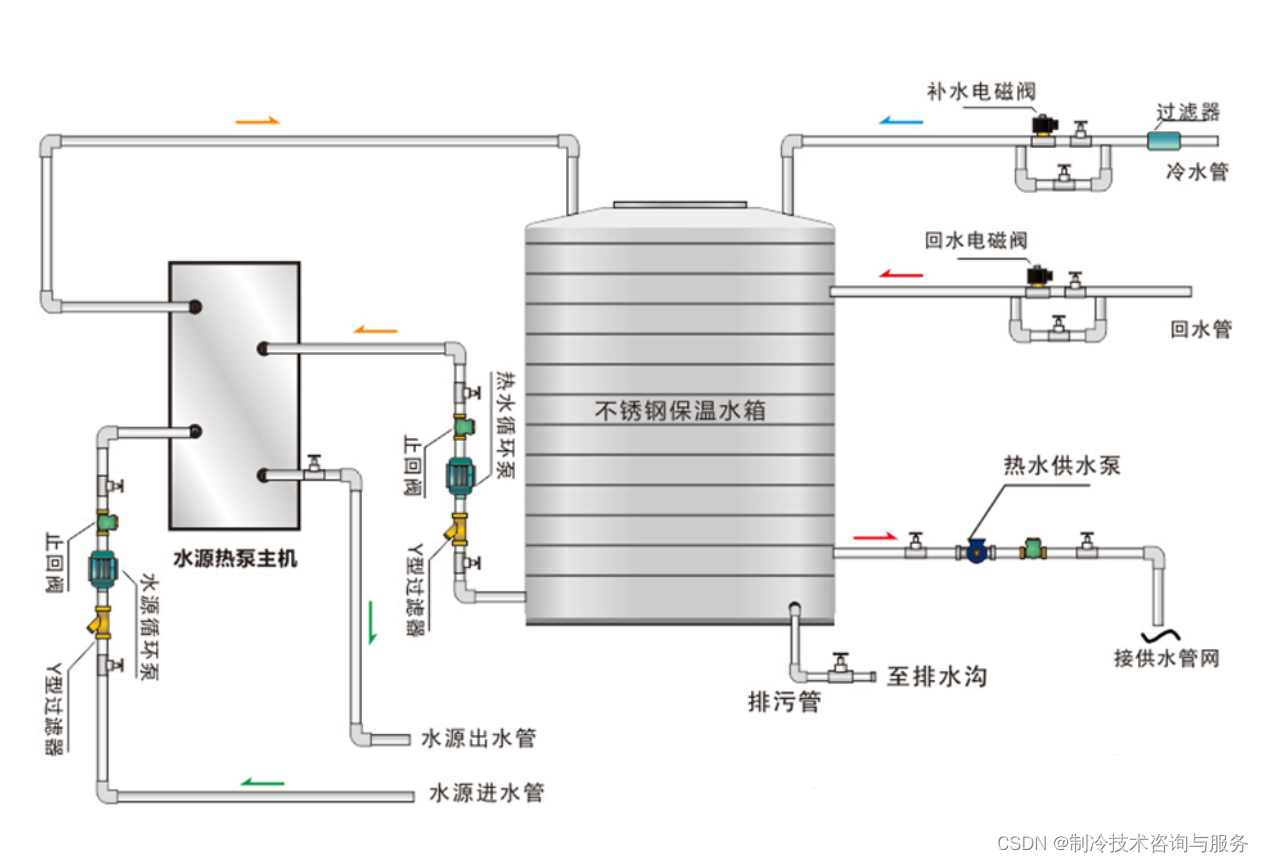

空气+水源热泵安装图
在这里插入图片描述
