柜体钣金件设计参考

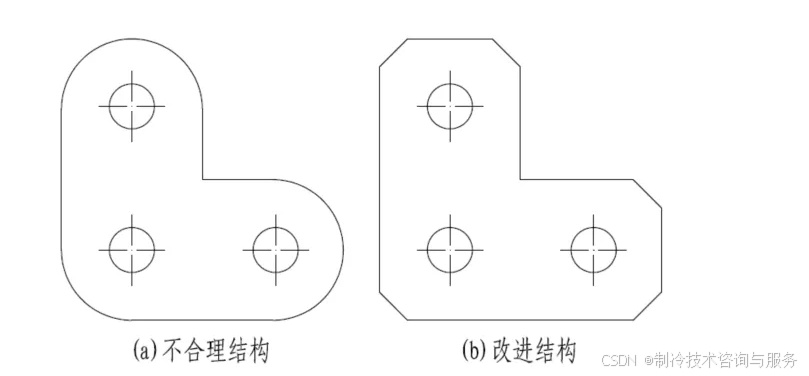

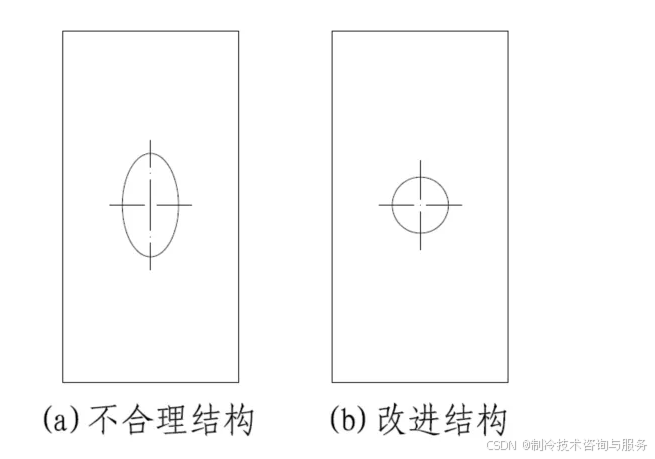

简单形状准则 切割面几何形状越简单,切割下料越方便、简单，切割的路径越短,切割量也越小。如直线比曲线简单,圆比椭圆及其它高阶曲线简单,规则图形比不规则图形简单(见下图)。

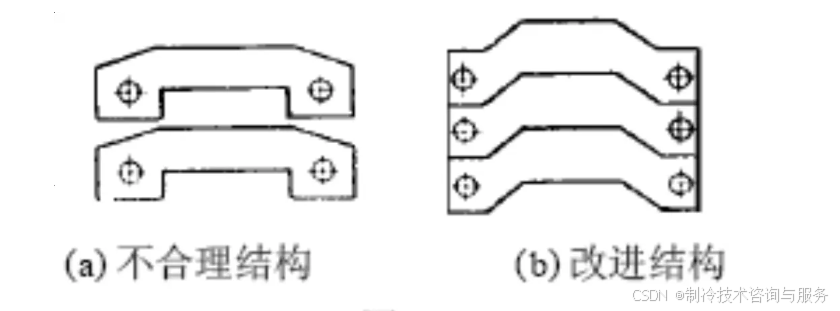

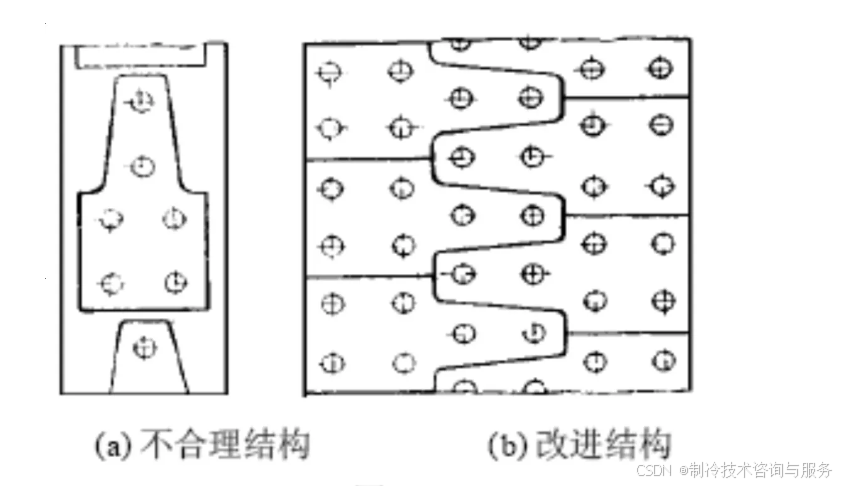

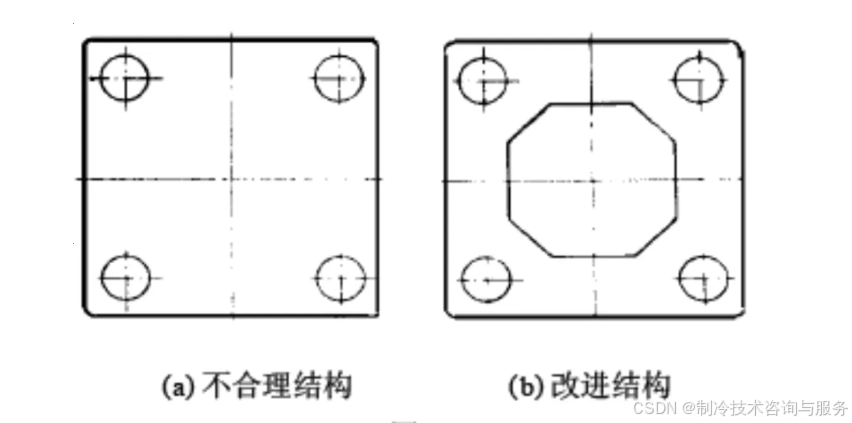

节省原料准则 节省原材料意味着减少制造成本。零碎的边角料常作废料处理,因此在薄板构件的设计中,要尽量减少边角料。特别在批量大的构件下料时效果显著,减少边角料的途径有：1）相邻两构件之间的距离(见图4)；2）巧妙排列(见图5)；3）将大平面处的材料取出用于更小的构件(见图6)。

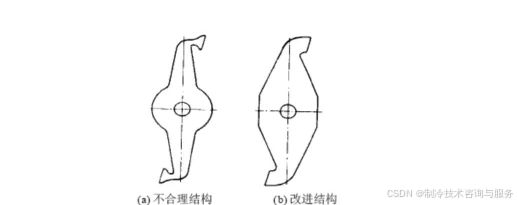

足够强度刚度准则 1）薄板由于很小的壁厚,所以刚度是很低的。尖角刚度不足,应以钝角取代之(见图7)； 2）两
