【通信电子电路】Multisim在交流信号上叠加热噪声时仿真不明显的解决方案

直流

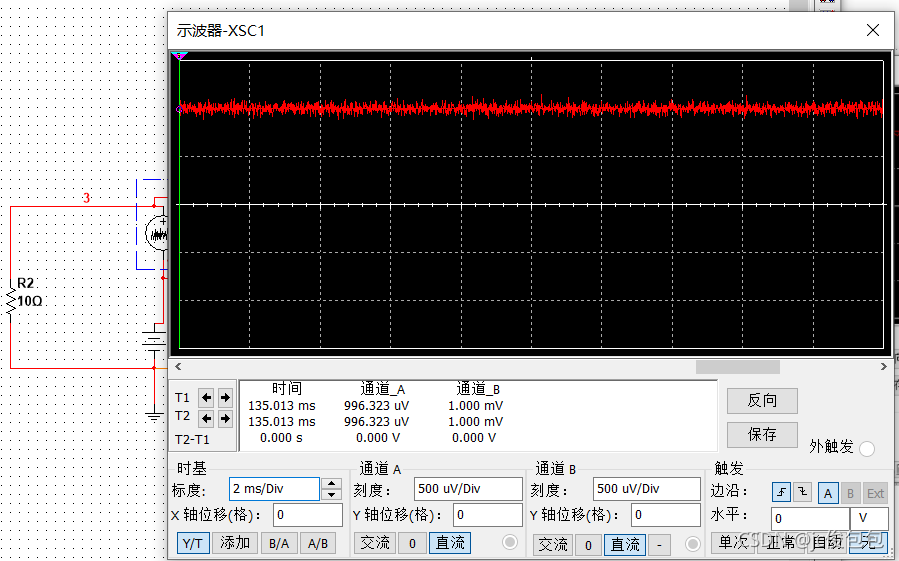

直流信号源还是很容易的,添加正确的元件(热噪声的元器件在sources——signal_voltage_sources——thermal_noise)

觉得不够明显,调一下时间的尺度就好了

交流

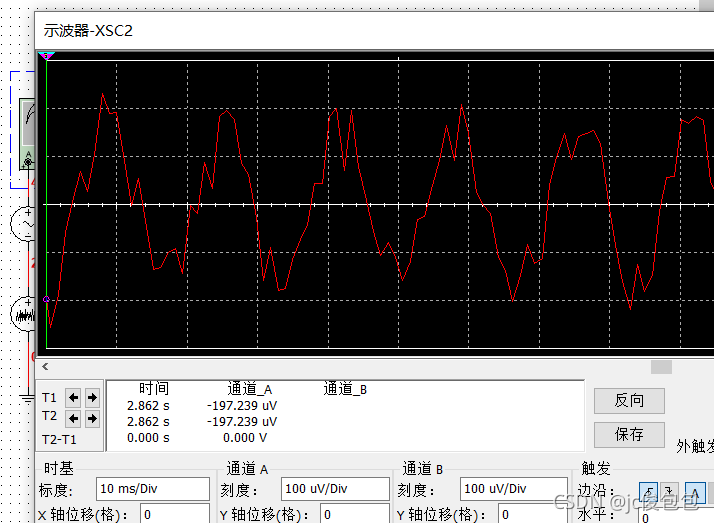

在这里插入图片描述
(其实这个带噪声的交流信号源是没有错的,就是不好看。改了一晚上的参数,效果甚微)
交流信号源就不那么友好,它本身就有周期频率,时基不能随意调整。
要想仿真好交流信号,选好参数是一个方面:噪声100uV级,交流信号源也就不能是伏特的量级;
确保足够多的采样点是另一个容易忽略的方面。

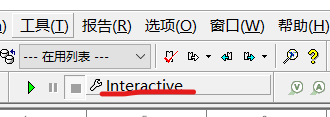

仿真还是选择默认的interactive,左键单击打开,默认界面如下

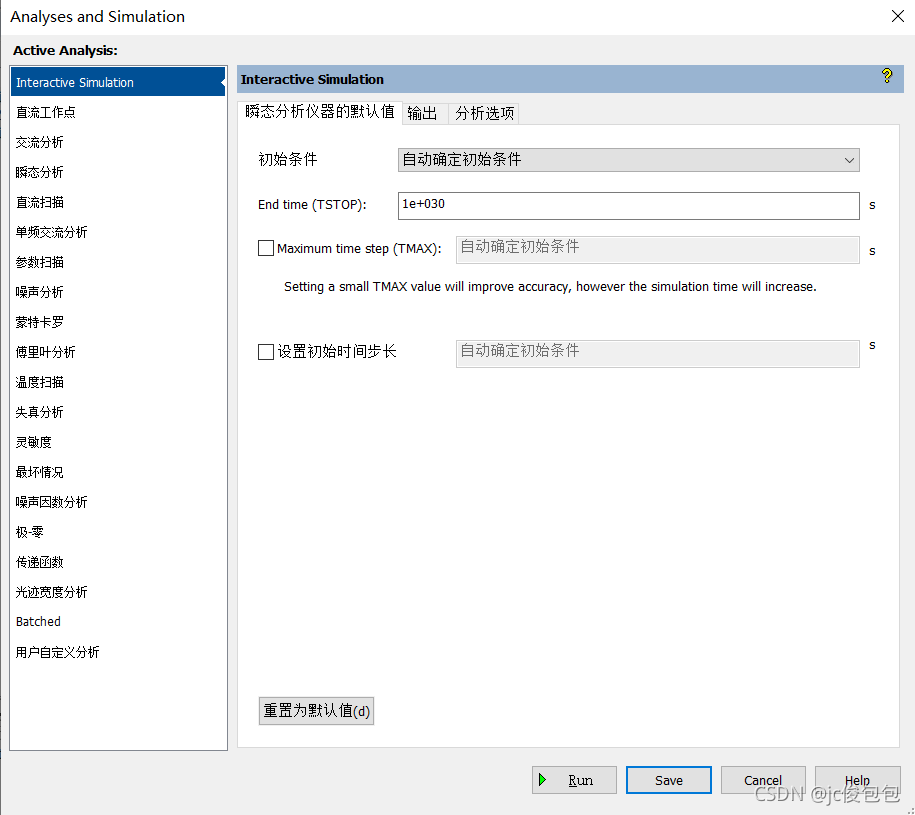

在这里插入图片描述

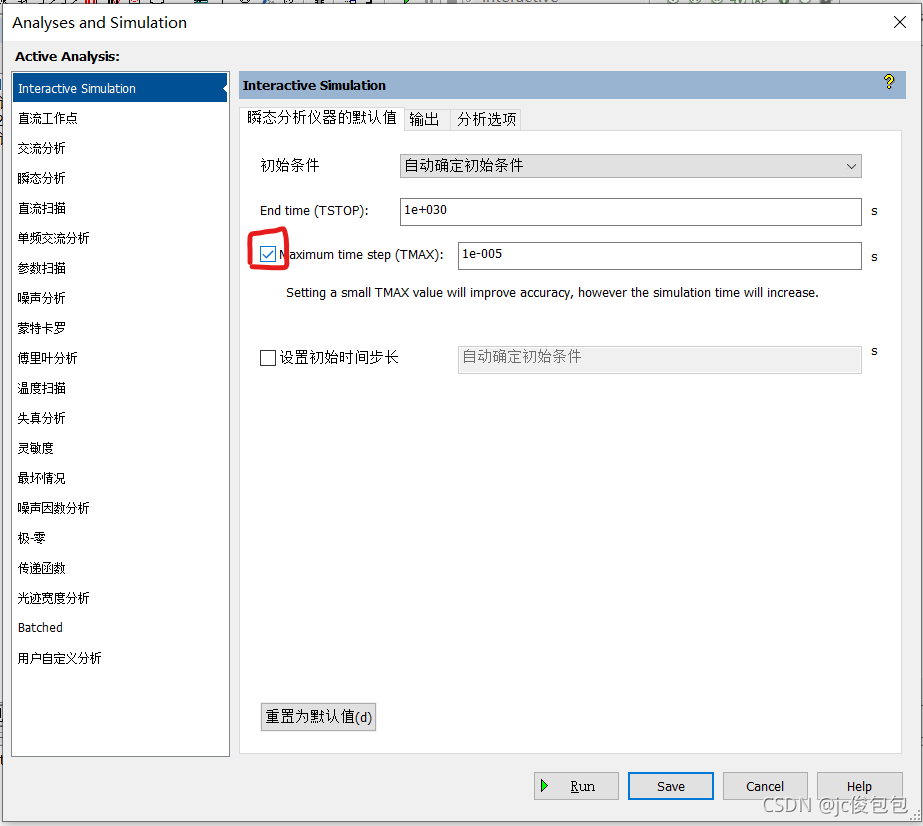

勾选自己设置最大步长,这样采样就会多一些。
在这里插入图片描述

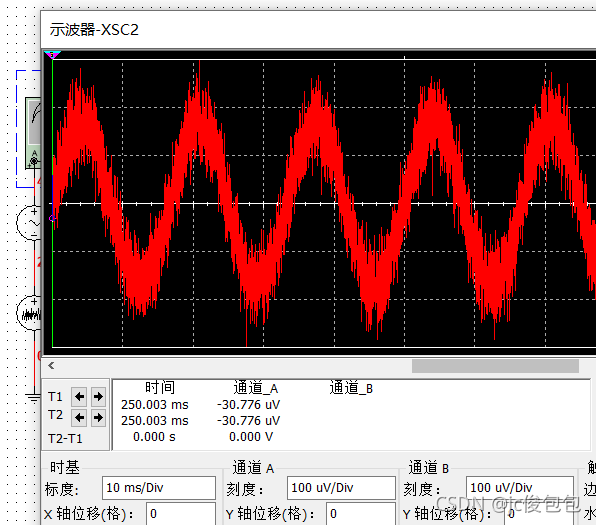

效果变显著了
在这里插入图片描述
最后的最后,妈妈再也不用担心我的通电!
