Multisim使用技巧讲义（纯干货）

快捷键：

90度旋转设备：Ctrl+R

关于X轴，Y轴镜像旋转：Alt+X,Alt+Y.

函数发生器：

位置

共两种：

1. 左边

页面：输出正极为带“+”端口，输出负极为“com”或“-”端口

当负极接“com”端口时，设置的幅值为波形最大值

当负极接”-“端口时，设置的幅值为波形最大值的一半。

一共可以产生三种波形，从左往右分别是正弦波，三角波，方波。

通过界面可以设置其频率，占空比和幅值，偏置值大家可自行尝试。

偏置值指的是在生成的交流信号的基础上加一个直流信号，图像整体上移或下移。

1. 右边

下端正极输出波形即可

参数设置界面：

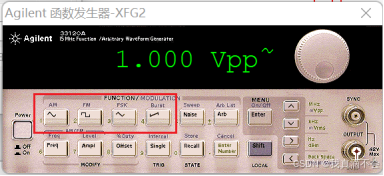

可产生四种波形，从左往右依次是正弦波，方波，三角波，锯齿波。

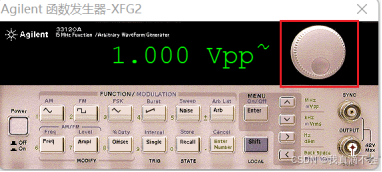

转动该器件可改变值的大小，转动快慢对应值的变化快慢

从左往右依次是频率和幅值设置转换

主要使用的器件如上

示波器使用方法：

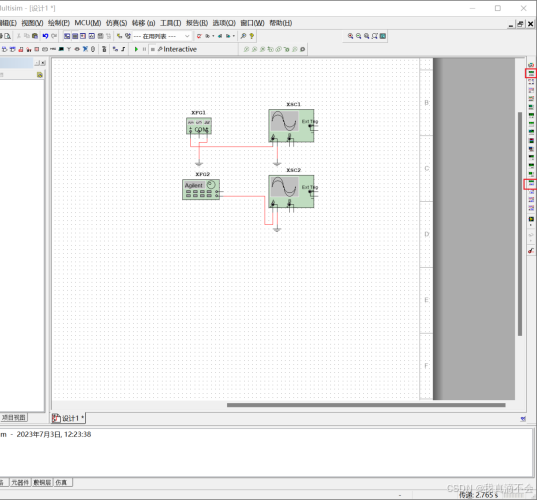

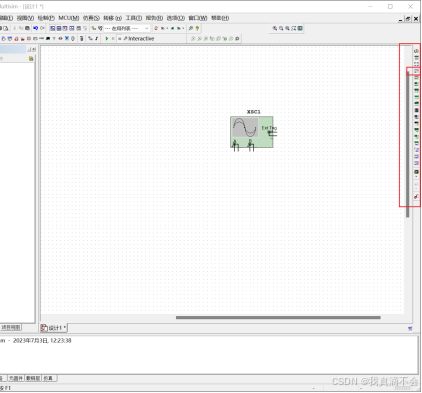

位置:

一般常用二通道示波器

界面：

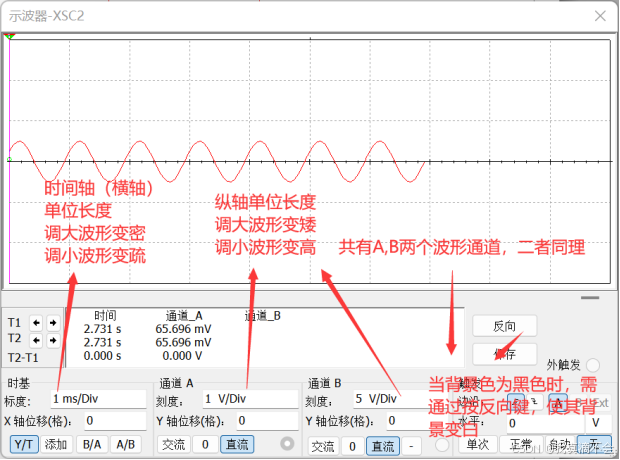

关于时间和幅值的测量

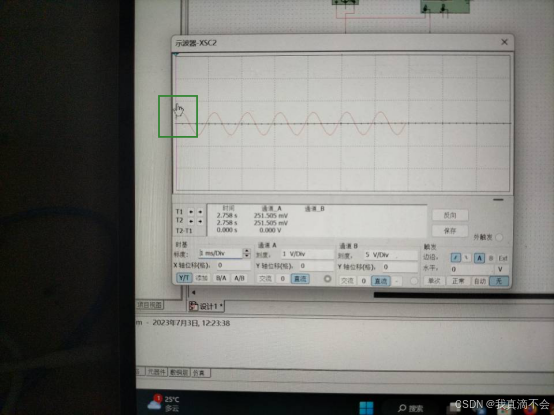

T1,T2轴均从最左边拉出

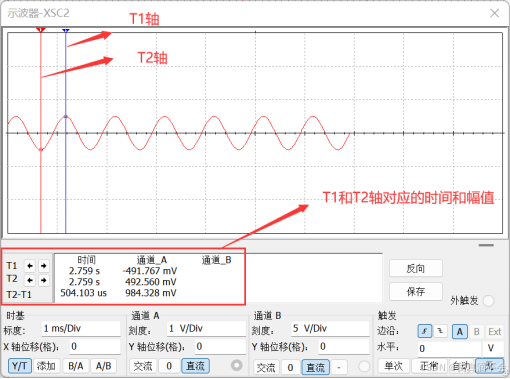

将鼠标放到轴上，出现该图标，按住鼠标左键即可拖动

综上，可以将函数发生器与示波器进行结合调试，主要包括以下四个图像：

万用表的使用：

位置，左侧边栏第一个

从左往右依次是电流档，电阻档，放大倍数档，dB的解释可参考模电书（第七版）11页

从右往右依次为交流信号和直流信号测量选择
