01、NRF52832介绍功耗、射频参数、芯片处理能力、内存和支持协议详解

本文深入解析nRF52832低功耗蓝牙芯片的五大核心特性:低功耗、射频参数、处理能力、内存容量和多协议支持。nRF52832凭借其优秀的功耗表现、强大的处理能力、大内存和多协议支持,在低功耗蓝牙市场中备受青睐。
摘要由CSDN通过智能技术生成

众所周知,低功耗代蓝牙以其低功耗的优势,凸显出强大的市场竞争力,而其中 nRF52832 这一款低功耗蓝牙芯片更是受到大家的欢迎。 下面云想智慧带你从功耗、射频参数、芯片处理能力、内存和支持协议这 5 个方面来解说 nRF52832 为什么受到欢迎。

  1. 功耗 nRF52832 芯片的功耗为 5.0mA 左右,从表中明显可以看出来:相比其他型号,nRF52832 的功耗更低。
    在这里插入图片描述

2、射频参数
发射功率和接收敏感度是每个蓝牙模块厂家比较关注的射频参数。更高的发射功率和接 收敏感度能够在远距离传输的应用中更有优势。 下表是一些最新芯片的射频参数对比:
在这里插入图片描述

注意:+10dBm 是 ETSI ( 欧洲电信标准协会)允许的最大发射功率。

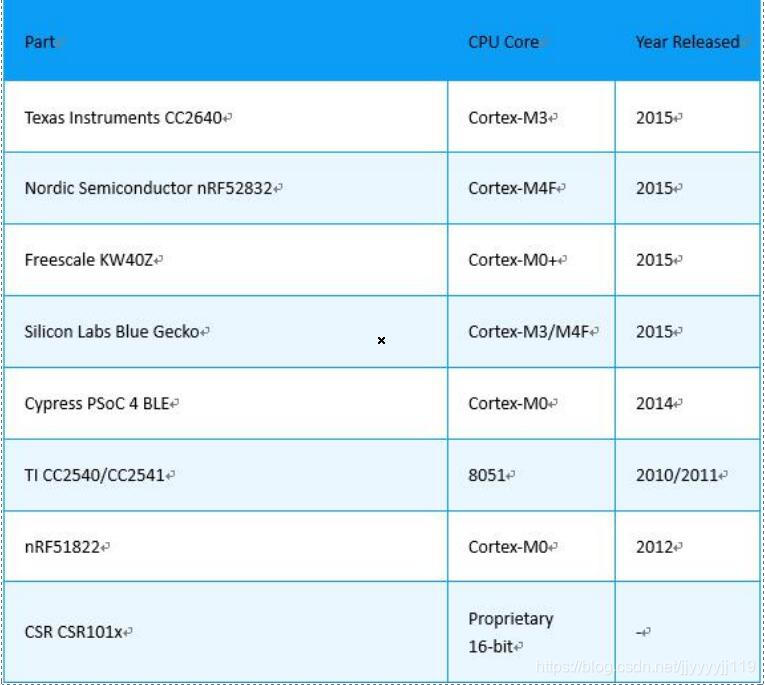

3、芯片处理能力 M4F 是 Cortex-M4 增加一个浮点运算单元,这样可以用来应付更多的运算要求,拥有 更高的性能和更小的体积,SKYLAB 就是采用 nRF52832 芯片来生产蓝牙 BLE 模块,被广泛应 用于穿戴设备上。 而大多数初代的芯片都用的是 ARM Cortex 内核,Cortex-M0 内核是低功耗的内核,它 适合采集传感器数据,但是在运行算法方面就不太好了。当你需要在 Cortex-M0 或者 8051 内核中跑 BLE 协议栈时,它就没有太多的剩余性能来做其他的事情,一些复杂的外设也就没 办法接了。<
