SOLIDWORKS Simulation h-自适应方法的应用

在运用SOLIDWORKS Simulation进行仿真分析的过程中，我们一般采用手动细化网格的方式来提高分析的精度，通过检查模型及分析结果来判断是否需要继续细化网格来获得正确的结果。今天我们将介绍新的求解方法，即h-自适应方法来自动完成求解过程。

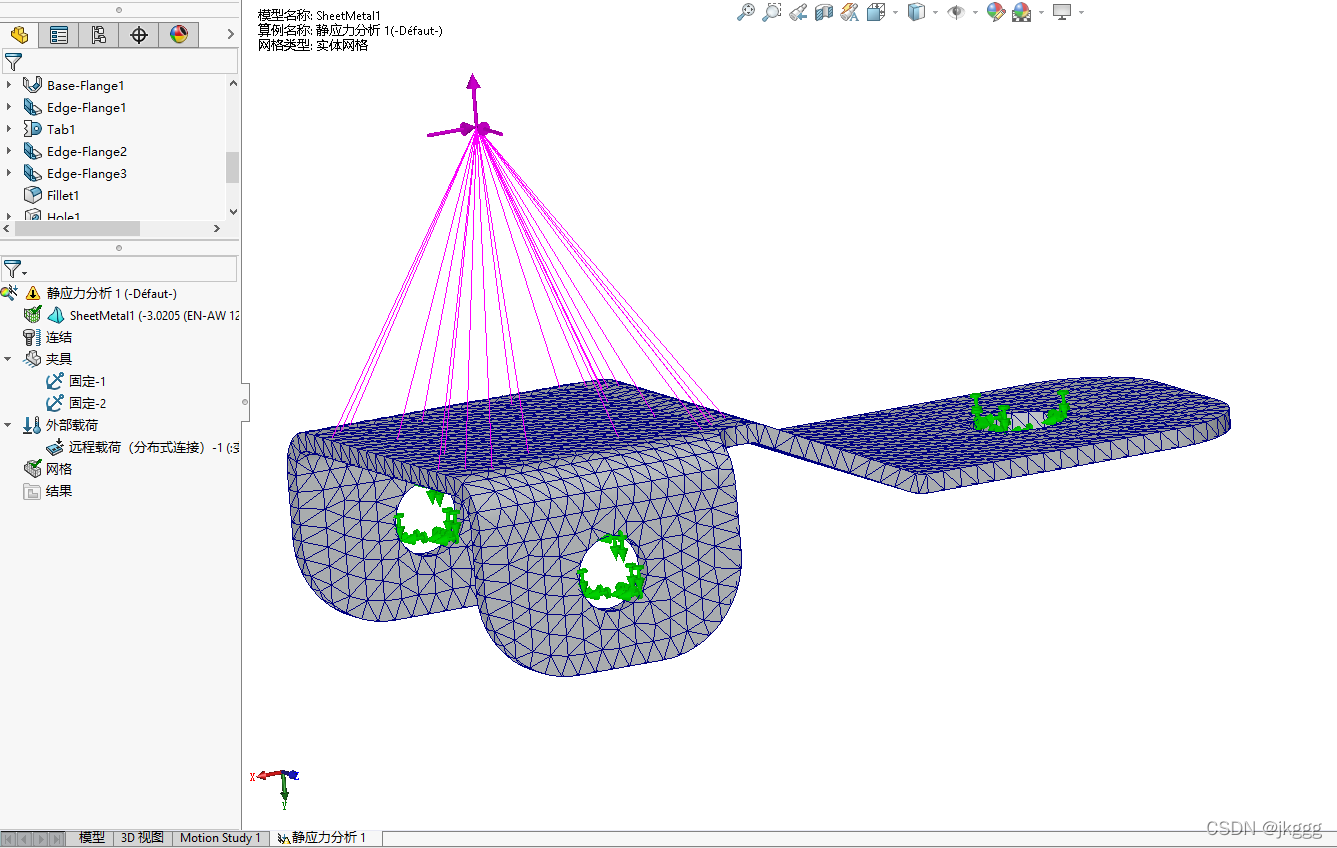

首先对图示零件运行新的静应力分析，并施加远程载荷和固定，完成后生成标准网格。

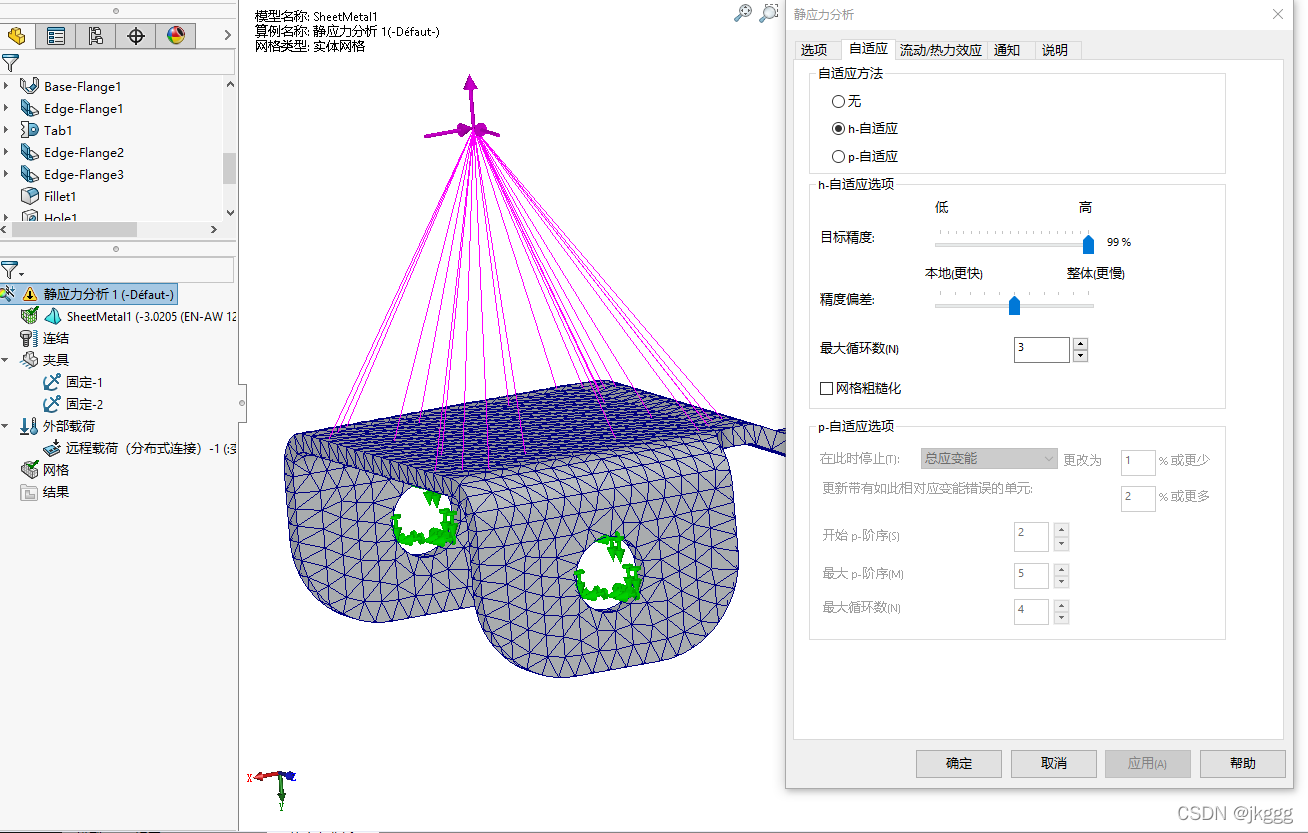

接下来右键单击算例并选择属性，然后选择自适应选项卡中的h-自适应方法，确定后运行。需要注意的是，以该零件为例，需要首先右击零件并选择视为实体，才可出现自适应选项卡

由此我们可以得到更精确的结果，此时说明结果已经收敛到满足需求标准。

如果需要更详细地了解收敛过程，可以右键单击结果选项选择定义自适应收敛图表。

从图表中可知我们通过三次自适应循环不断自动细化网格得到上述结果，第一步为原始网格，后两步为细化网格，此时的最大vonMises应力如图所示。
