MDTools975阀块命令的使用

MDTools是一款三维液压集成块（主板）的专业设计软件，可在SOLIDWORKS和Autodesk、Inventor环境下进行液压集成块建模设计、设计检查，并生成相关的文档。该软件为液压设计提供了强大的自动设计具，从而使得复杂、大型的液压集成块的设计变得更加容易快捷，同时避免设计错误，降低设计和制造成本。为了方便熟悉软件，今天为大家介绍MDTools975中阀块命令的使用方法。

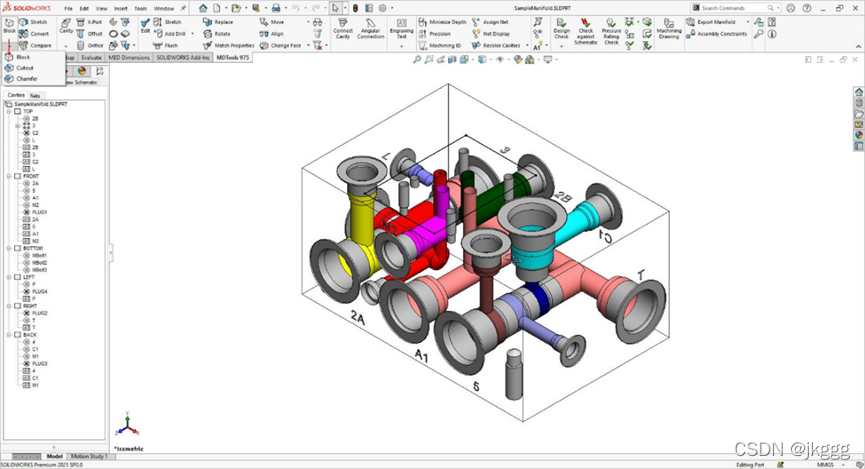

首先打开SOLIDWORKS并加载MDTools插件，如图所示，创建块指令位于左上角。



创建块命令会自动在SOLIDWORKS中创建具有指定尺寸的阀块。输入尺寸或从现有材料库中选择合适的材料横截面，两种方法均可完成阀块的创建，也可以指定原始横截面的加工余量值。



创建具有指定尺寸的块

1.MDTools975>块

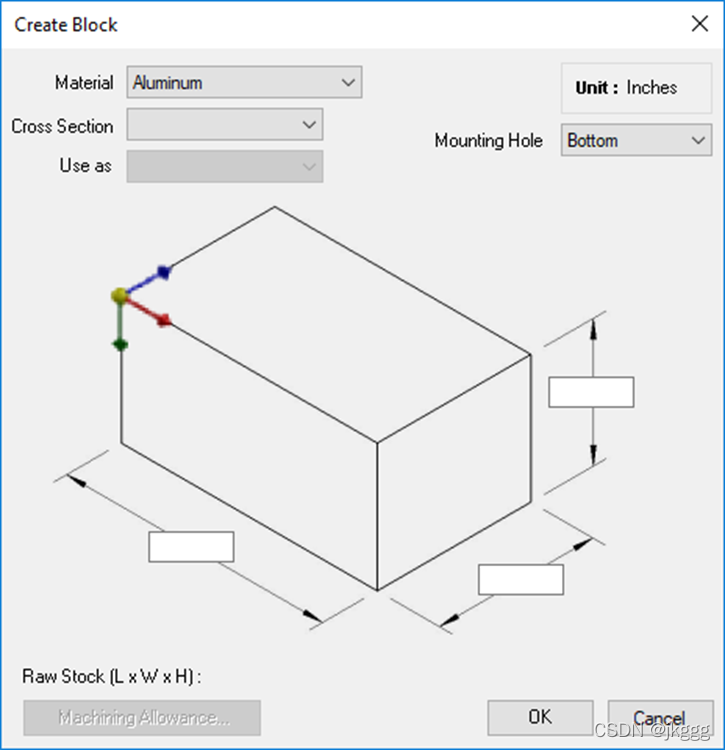

将显示创建块对话框。



2.选择需要的材料。

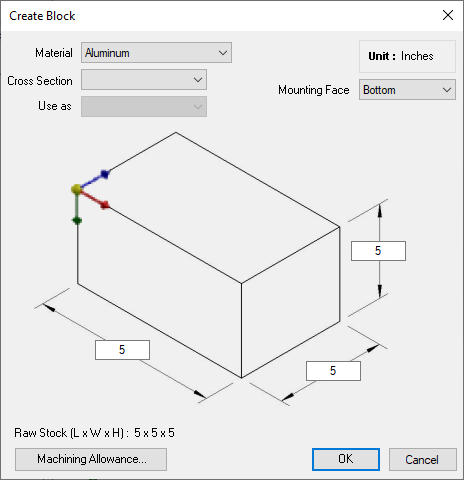

3.手动输入X、Y和Z尺寸的值。

4.单击加工余量按钮。

（长度、宽度和高度字段的加工余量值按照MDTools®LibraryManager中的默认值显示。）



(如果在加工余量对话框中选择了手动选项，则可以手动输入加工余量值。)

5.单击确定。

(在绘制阀块时，从相应的阀块尺寸中减去加工余量。实际块尺寸显示在对话框中。例如，如果阀块宽度为4.00英寸，加工余量为0.05英寸，则零件模型中的阀块宽度将为3.95英寸。对话框中单独显示的原材料尺寸。)

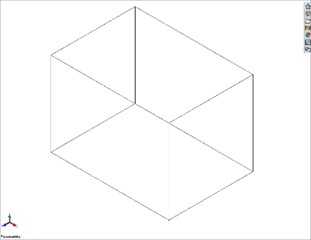

6.输入所需数据后单击确定。之后MDTools会在SOLIDWORKS中自动创建下图所示的阀块。

使用材料库中的横截面创建块

1.MDTools975功能区菜单>阀块面板>创建（块）

将显示创建块对话框。

创建块对话框：材料和尺寸部分

2.从材料下拉列表中选择。默认材料是铝，如需要可更改材料。

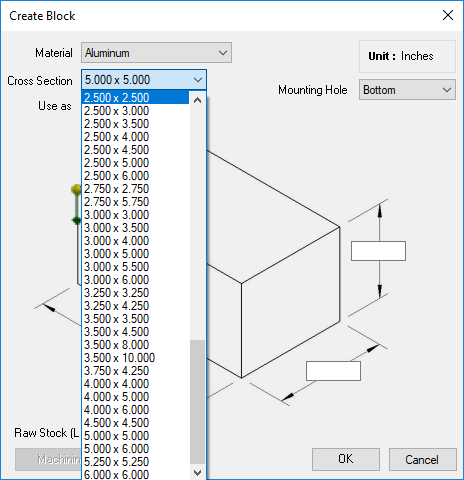

3.从所选材料的横截面列表中选择一个横截面。

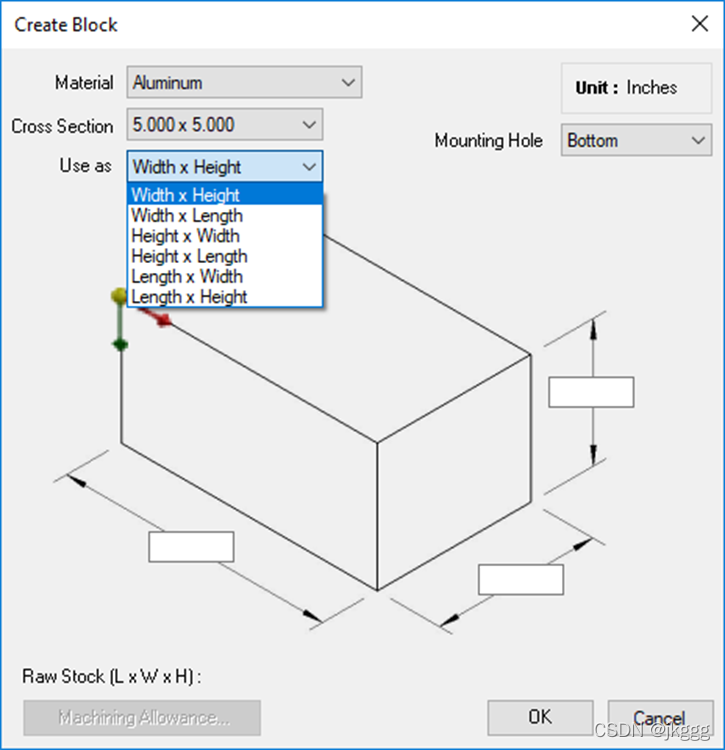

4.从列表中选择所需的选项。

我们可以使用长度、宽度和高度的任意组合的横截面。

5.输入块的第三维尺寸。

例如，如果横截面用于块的宽度和高度，则输入块的长度。

6.单击确定。

MDTools自动在SOLIDWORKS模型工作区中创建块。

注意：材料横截面和加工余量由MDToolsLibraryManager管理。

（创建块命令过程无法在SOLIDWORKS界面中撤消。）

通过以上方法即可实现阀块的创建。
