故障现象

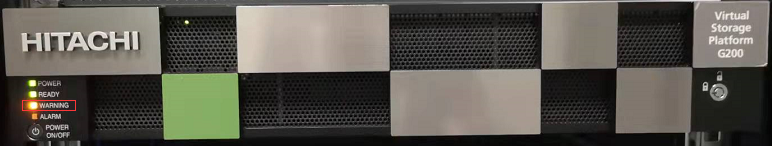

存储前面板告警灯亮起
在这里插入图片描述

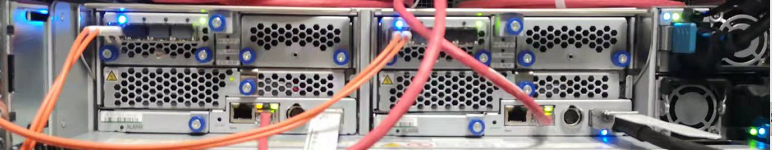

后端每发现任何告警灯
在这里插入图片描述

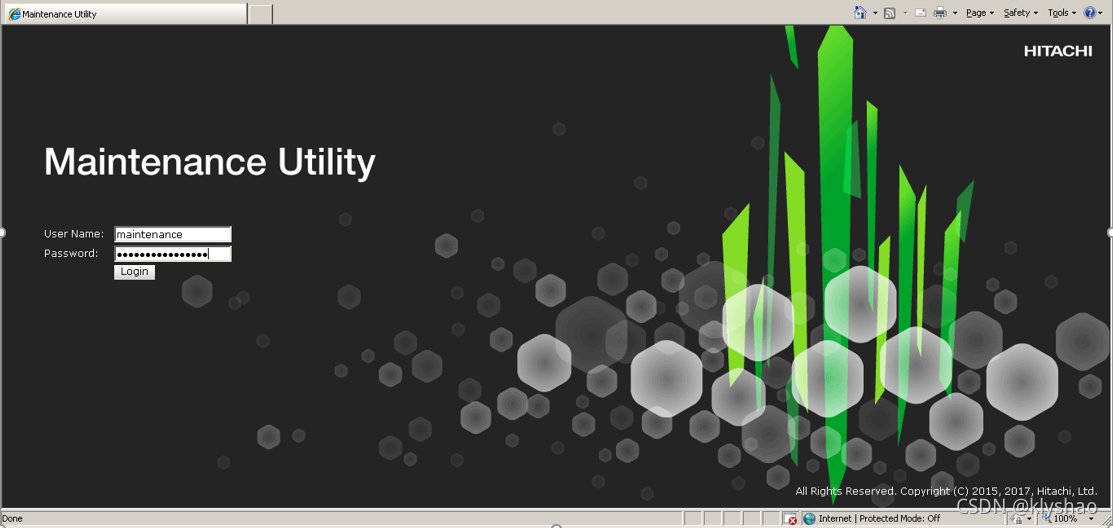

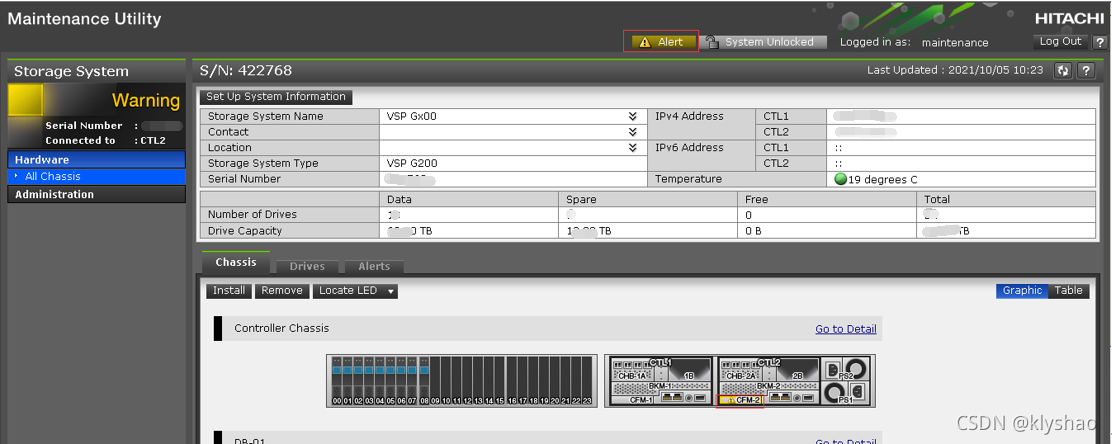

登录管理平台查看硬件状况
在这里插入图片描述
Alert是橘色，ctl2的CFM是橘色
在这里插入图片描述
点击alert查看具体报错
在这里插入图片描述

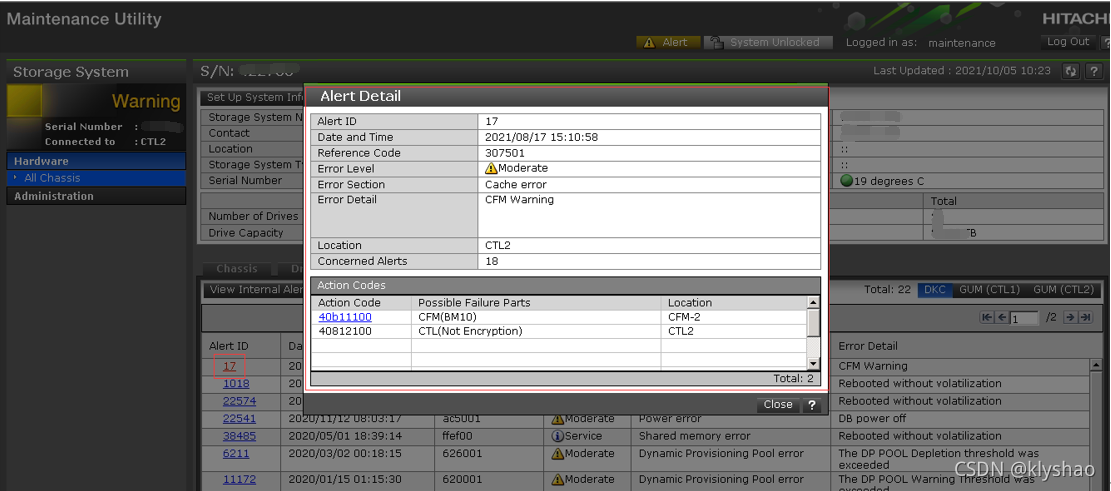

点击 alter ID 17查看具体报错信息
在这里插入图片描述

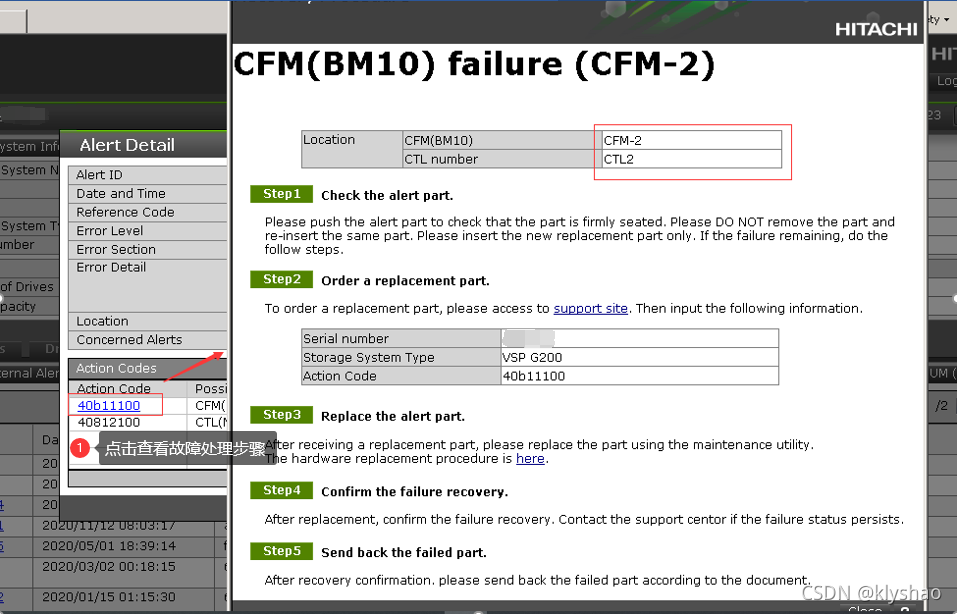

点击Action Code 40b111000 查看故障处理步骤
在这里插入图片描述

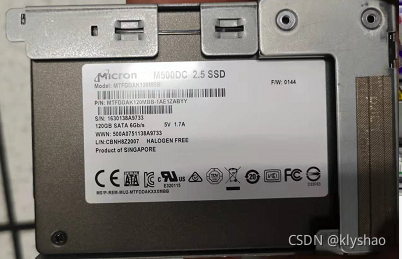

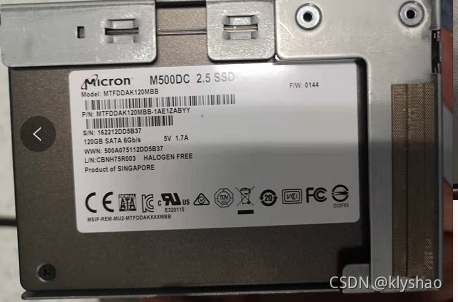

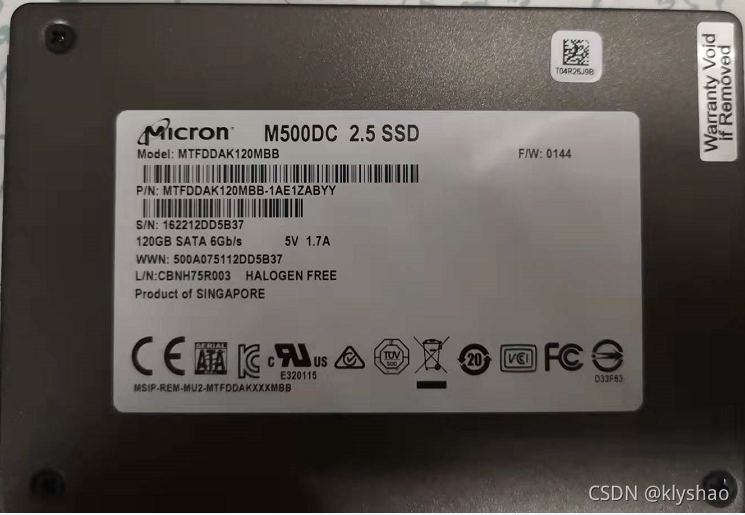

CFM模块

样子如下，是一个2.5寸的120GB的 SSD硬盘，全称HDS Cache flash memory CFM
在这里插入图片描述

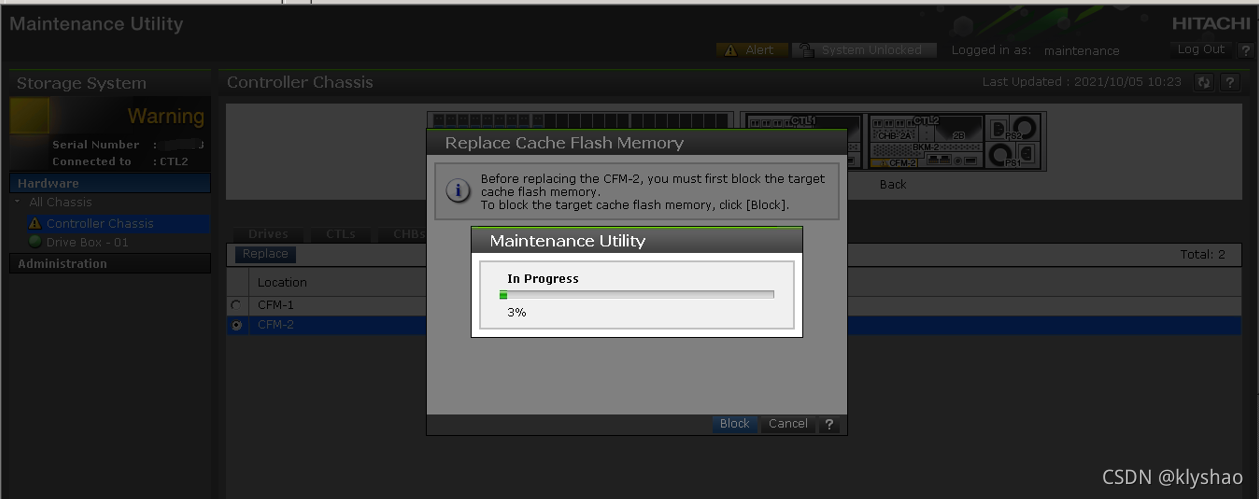

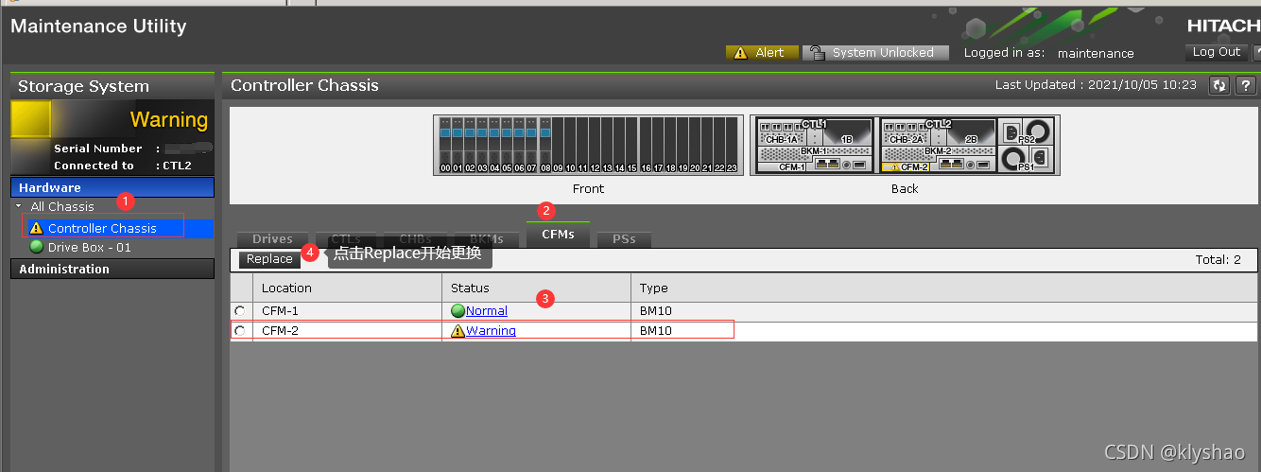

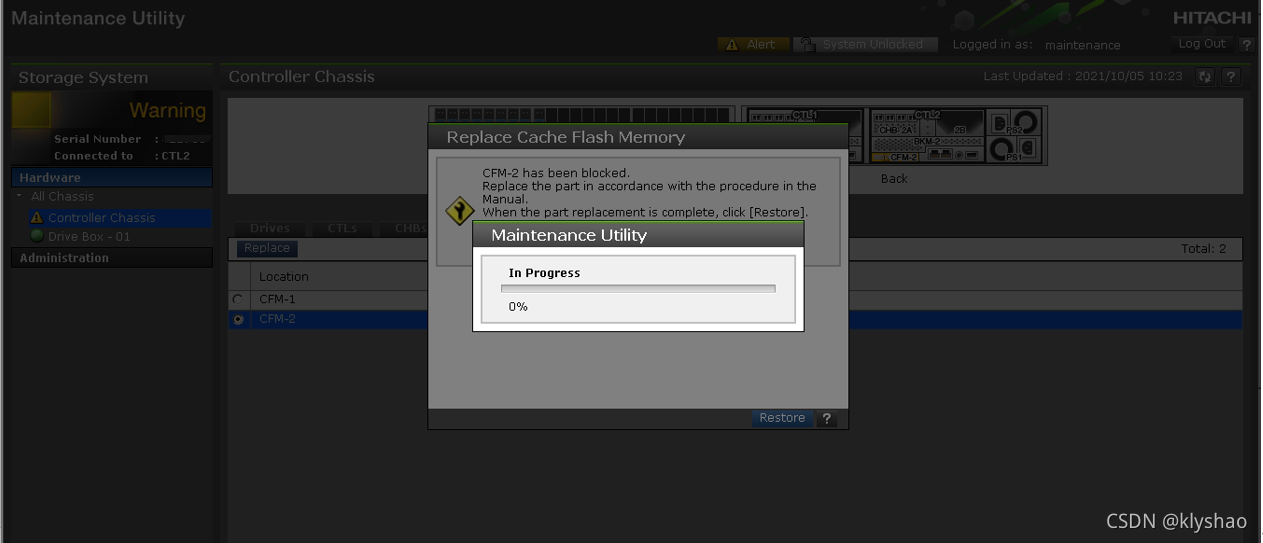

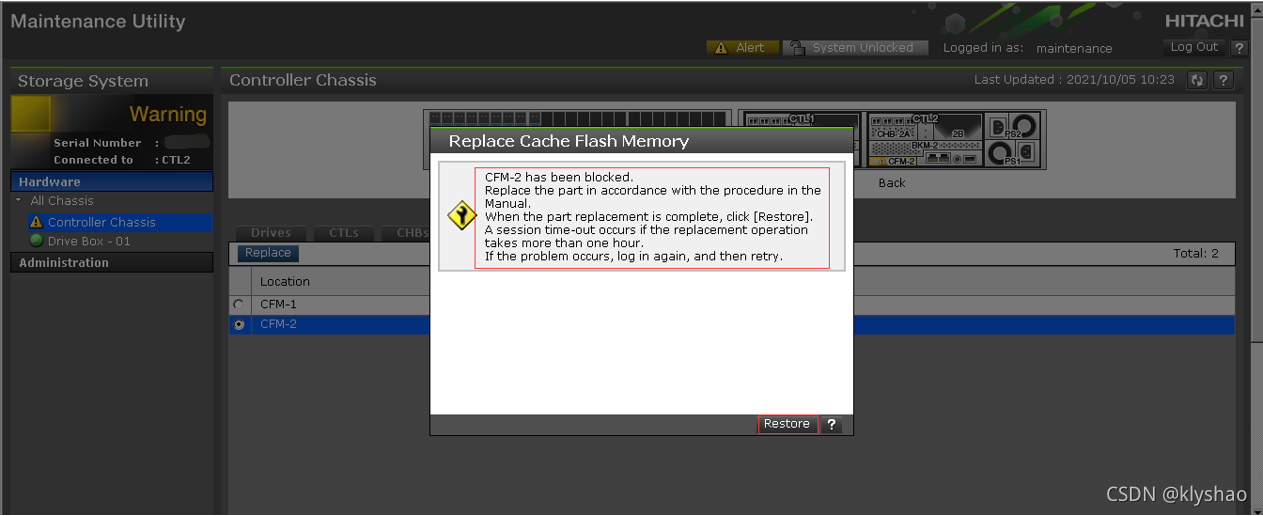

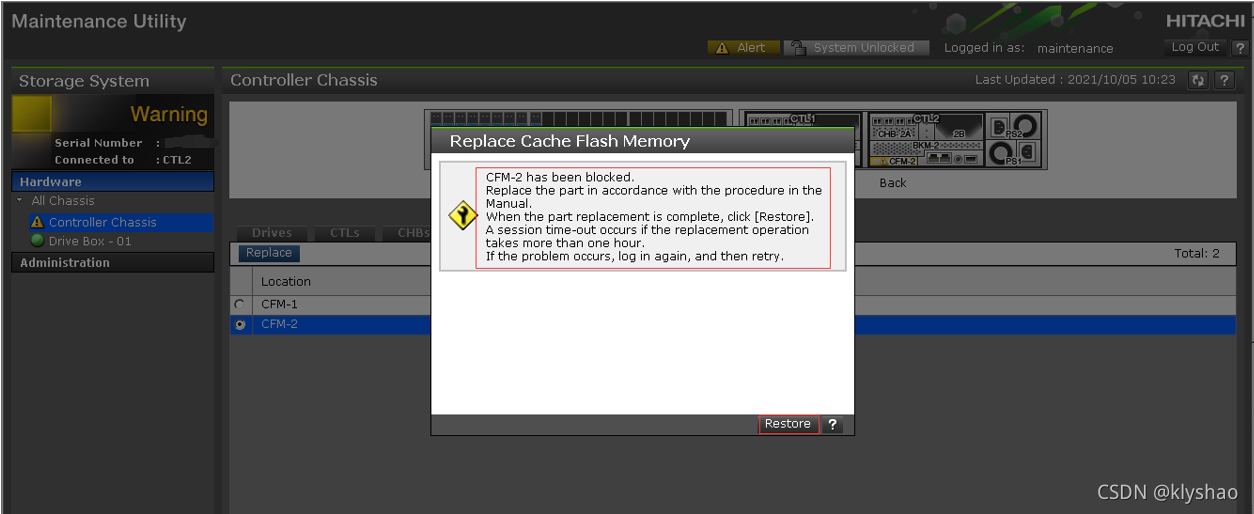

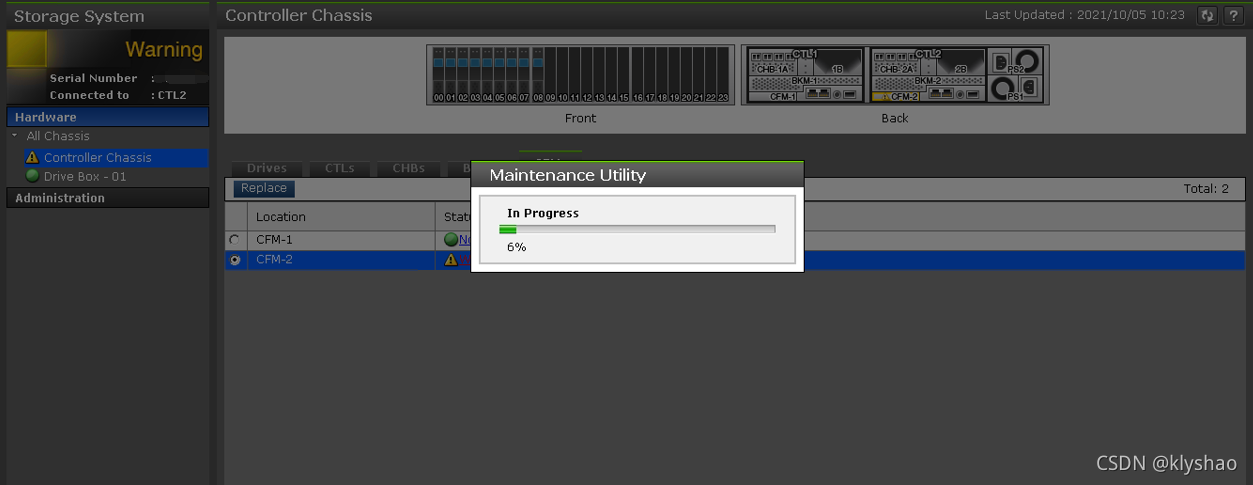

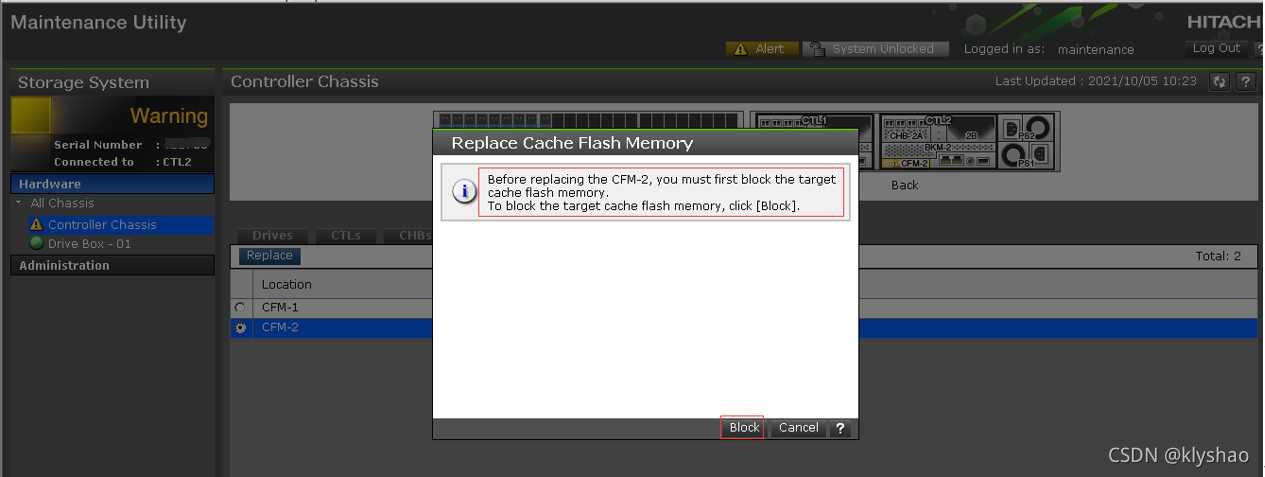

更换步骤

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

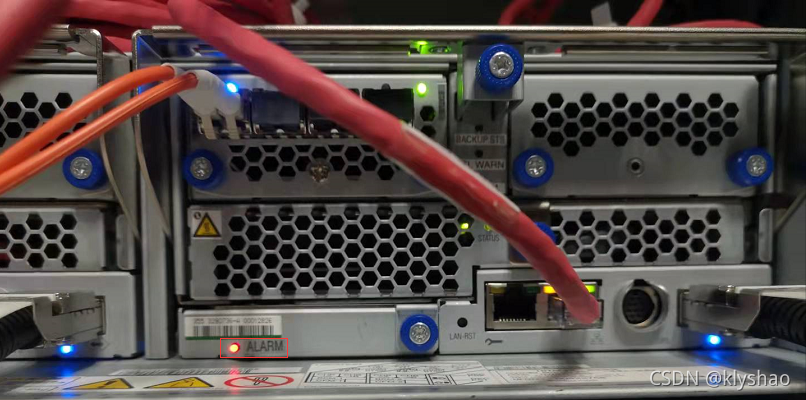

后端故障灯亮起，红色故障灯
在这里插入图片描述
在这里插入图片描述

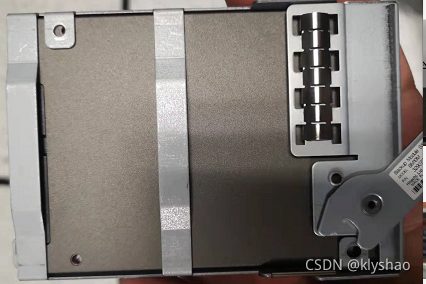

拆出来的CFM模块
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

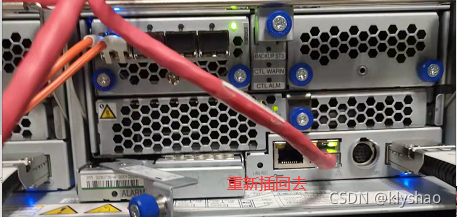

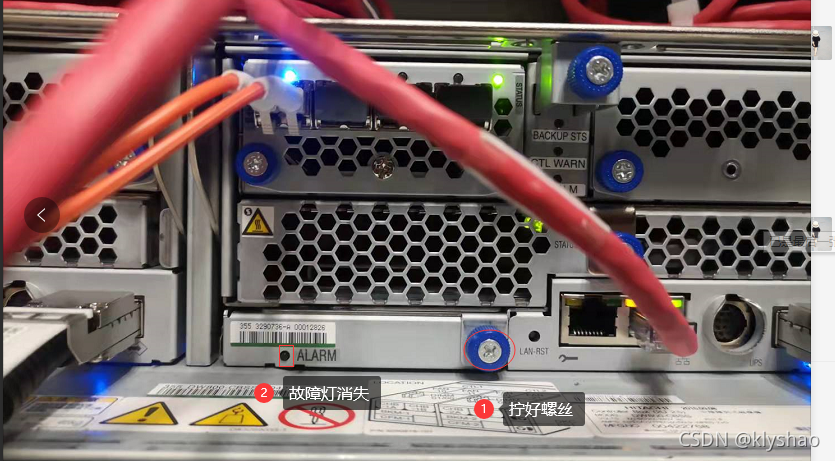

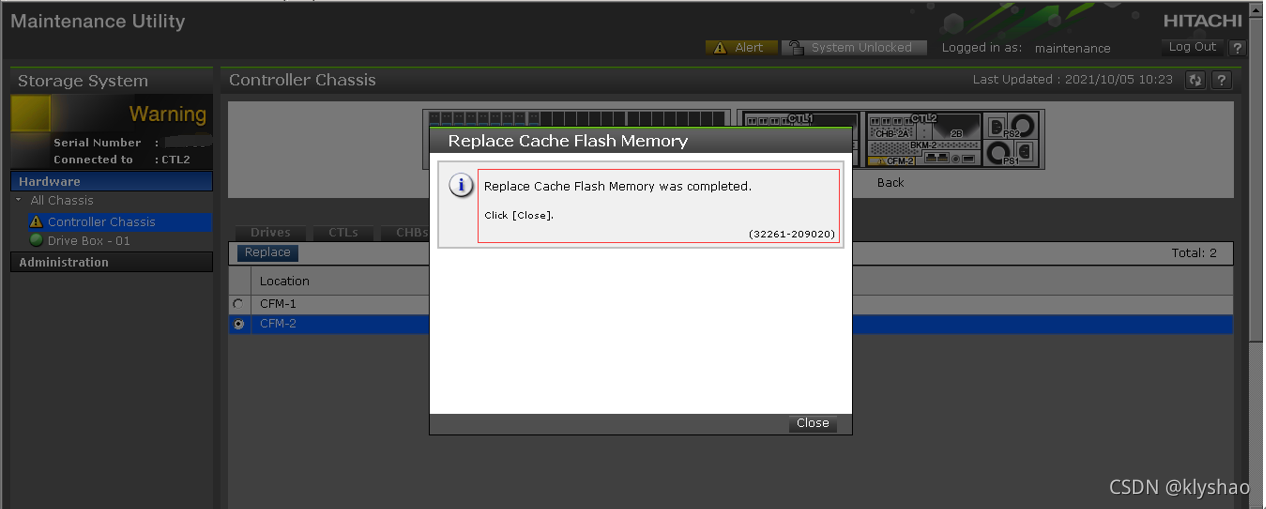

更换好CFM模块
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

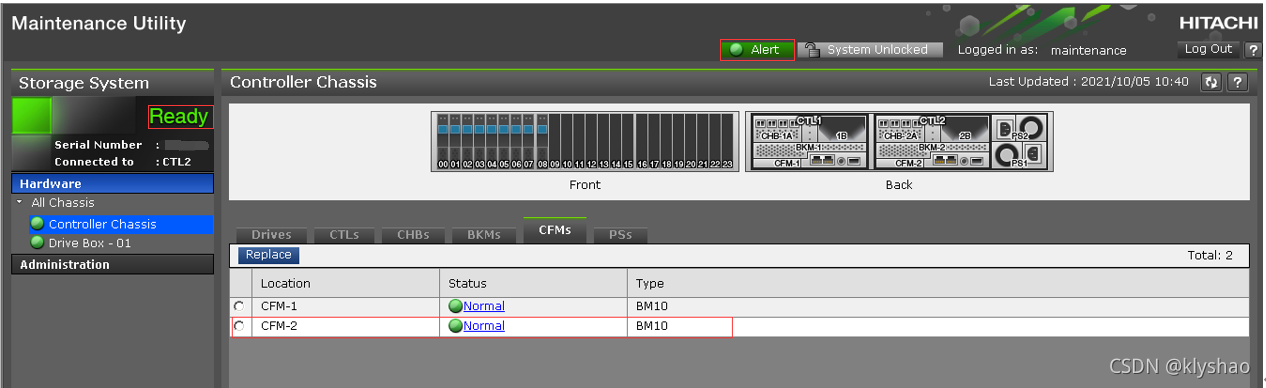

故障修复，都是绿色的
在这里插入图片描述
