本期给大家带来的是关于小米手机散热设计：冰封循环冷泵系统研究内容，希望对大家有帮助。

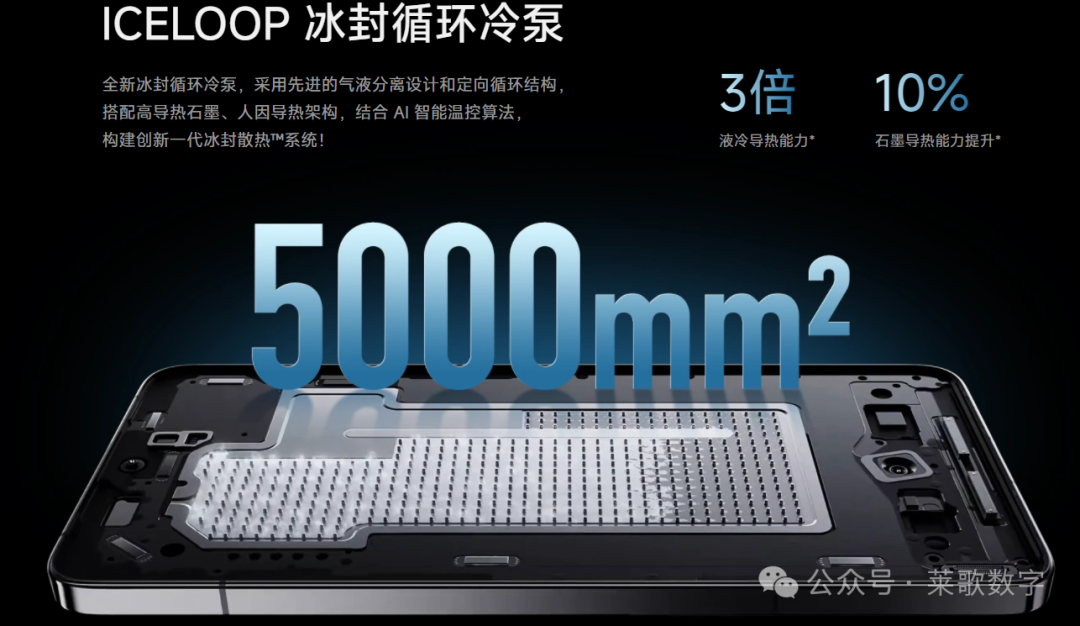

昨晚的小米发布会现场，雷厂长公布了小米K70手机，3D冰封散热设计---冰封循环冷泵系统。

之所以用到这个散热设计，究其原因还是因为手机配置高，在一些超负荷使用场景，比如长时间玩游戏等情况下，元器件发热量剧增，导致温度高，需要有更好的散热方式，降低温度，保障手机性能和良好的用户体验。

在这之前呢，小米手机系列在散热方面进行了全新的布局和诸多优化，不计成本的多种散热材料构筑起也许是目前最奢华的散热系统。

通过超大面积 VC、石墨烯、多层石墨组成立体散热系统，配合多点热敏电阻监控，在高负载运算的游戏、快速充电以及 5G 高速下载中都能提供冷静畅快的使用体验。

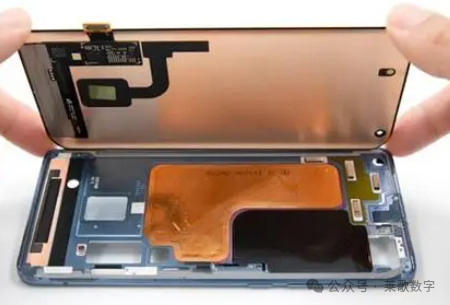

官方称，小米 10 系列采用了目前顶级的散热材料 VC 均温板，而且是目前市面上最大面积的 VC。

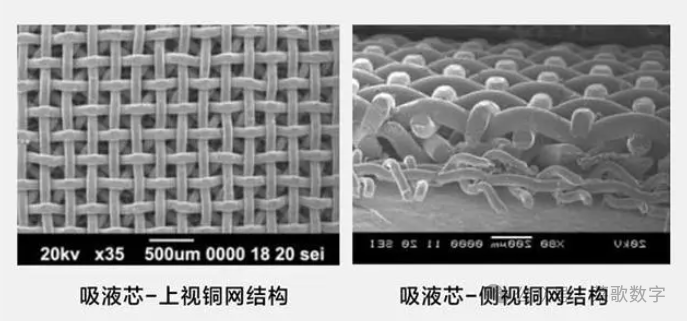

VC 均热板的工作原理是通过相变材料从液体变成气体吸收热量，当热量由热源传导至 VC 腔体时，腔体里的冷却液受热后气化吸热，体积迅速膨胀充满整个腔体，当接触到温度低的区域时便会产生液化的现象，借由凝结释放之前吸收的热量，冷却后的液体通过吸液芯回流到热源区。

其实，在 Redmi Turbo3时已经有了冰封循环冷泵系统的应用。

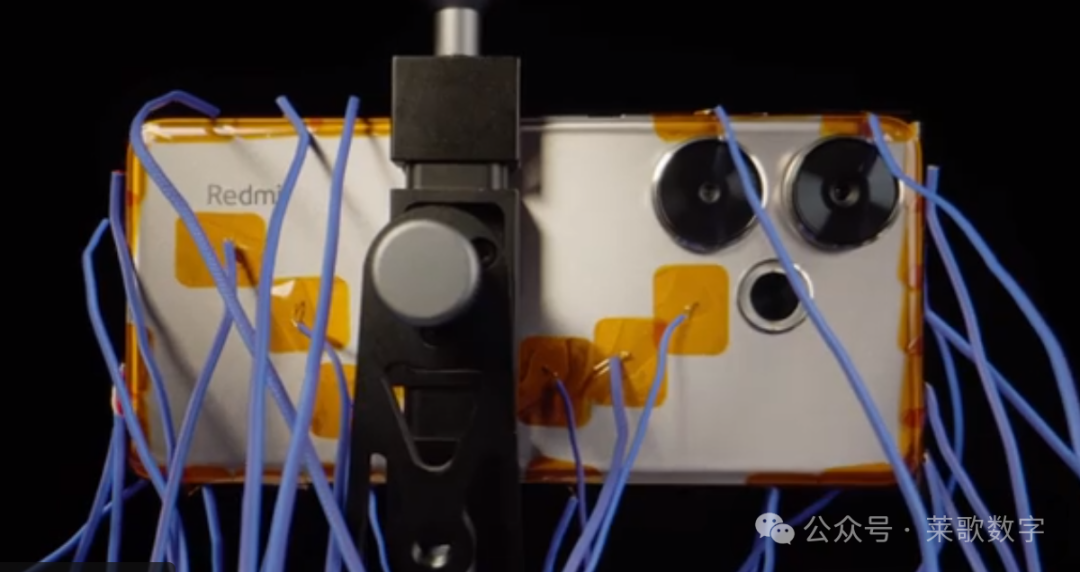

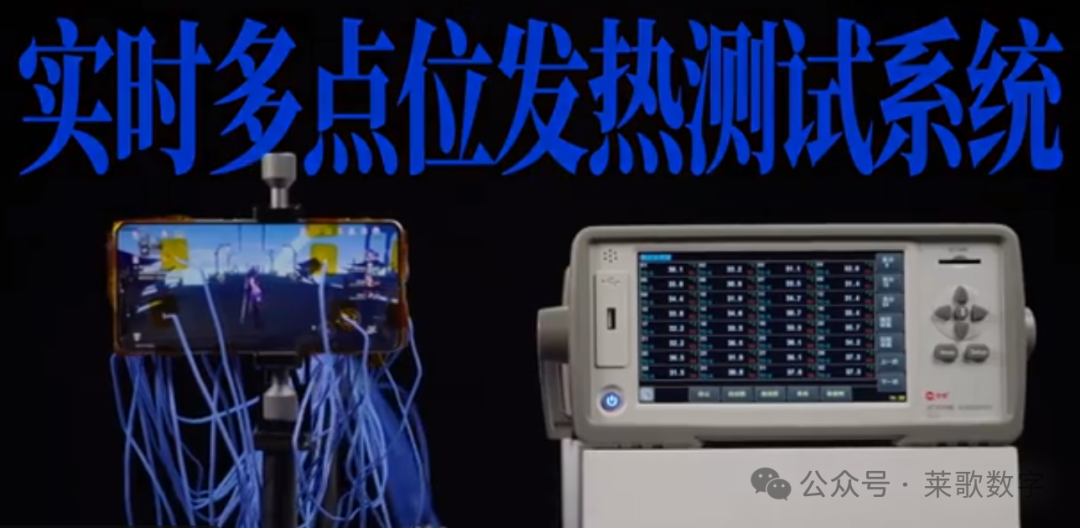

多点位侦测点

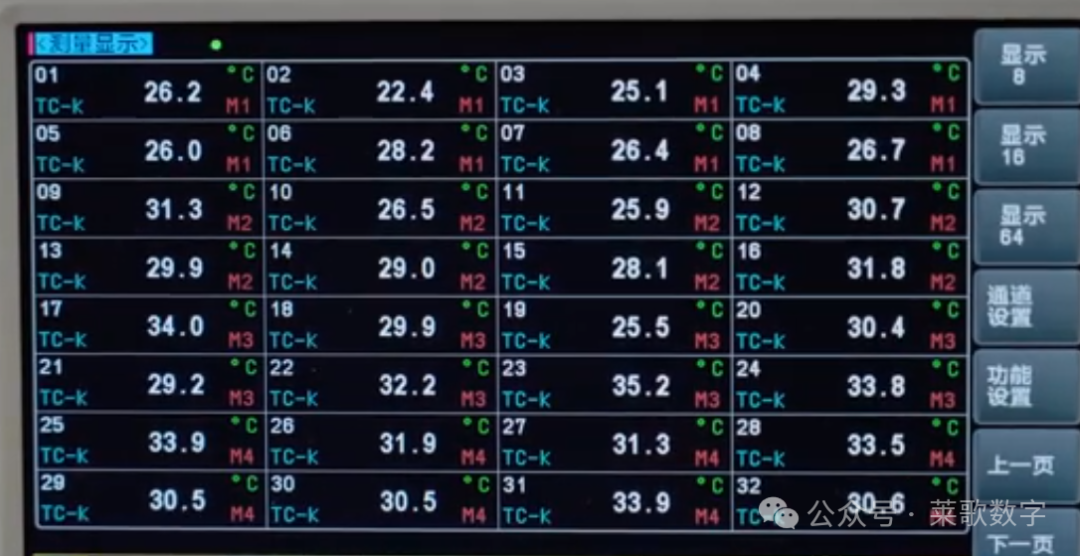

实机运行原神等游戏时的测试数据

某博主以Redmi Turbo3实机测试系统、测试数据见上图所示。

可以看出，手机的表面温度还是非常不错的，在可接受的范围内，基本在人的体感温度以内，不影响用户体验。

那么，冰封循环冷泵系统与传统VC均温板的散热性能差异在哪呢？

我们接着往下看。

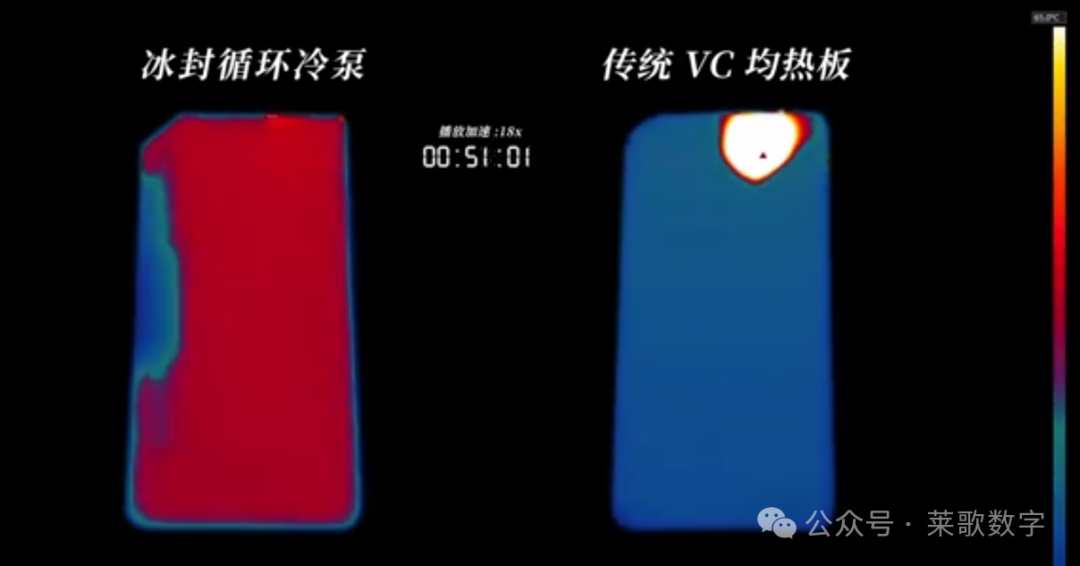

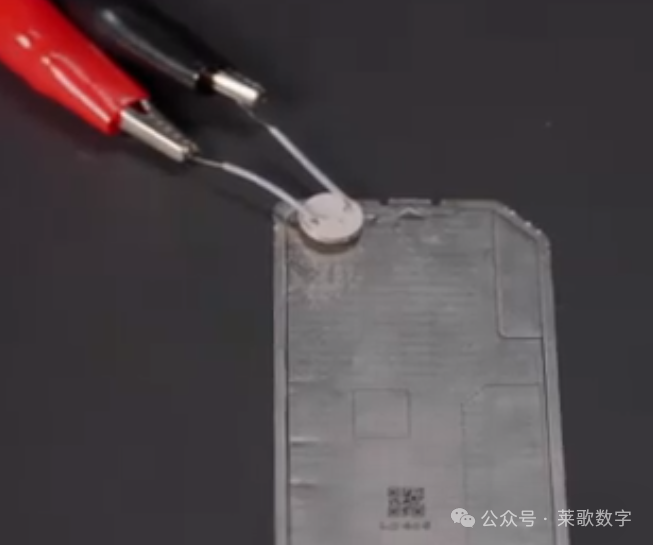

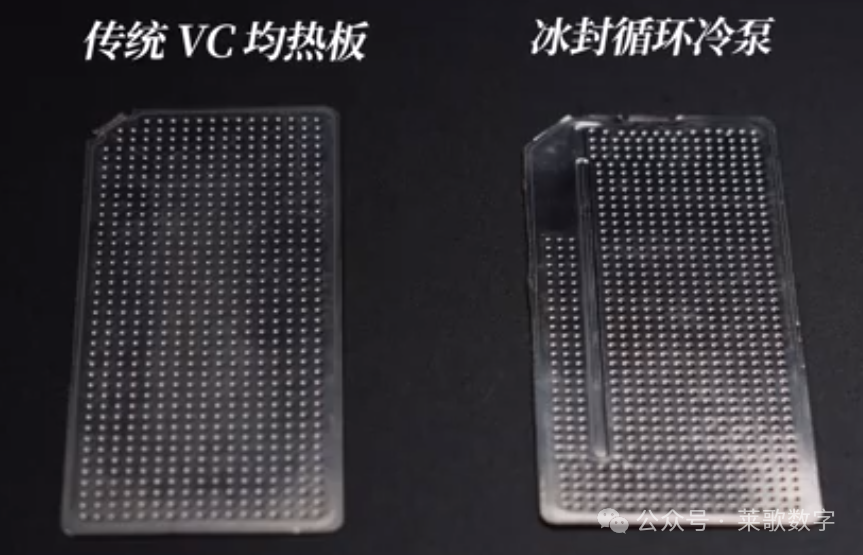

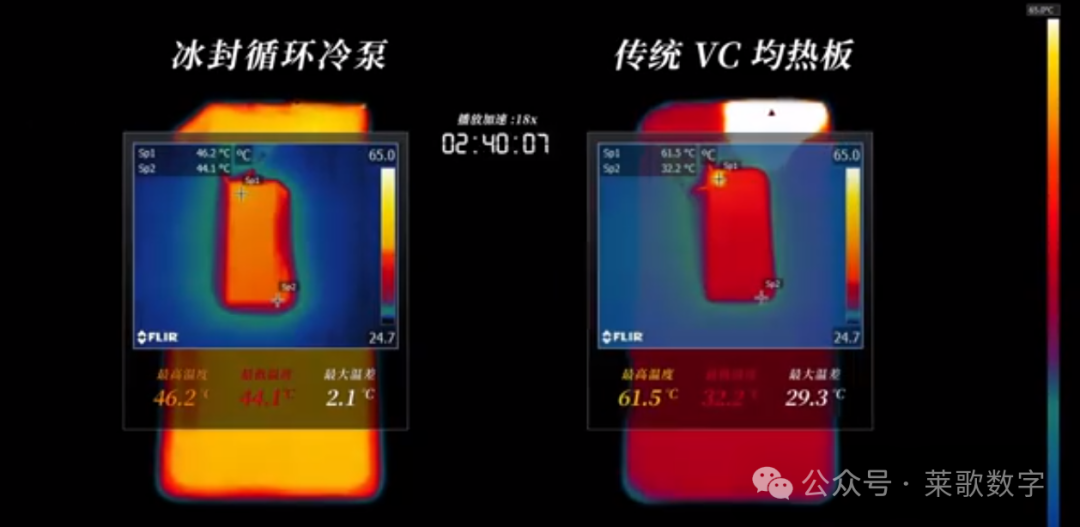

通陶瓷片模拟热源，分别在冰封循环冷泵和传统VC均热板上进行加热测试，如下图所示。

发现冰封循环冷泵的热量扩散速度明显比传统VC均热板要快，并且更均匀。

究其原因，主要体现在其内部结构差异上。

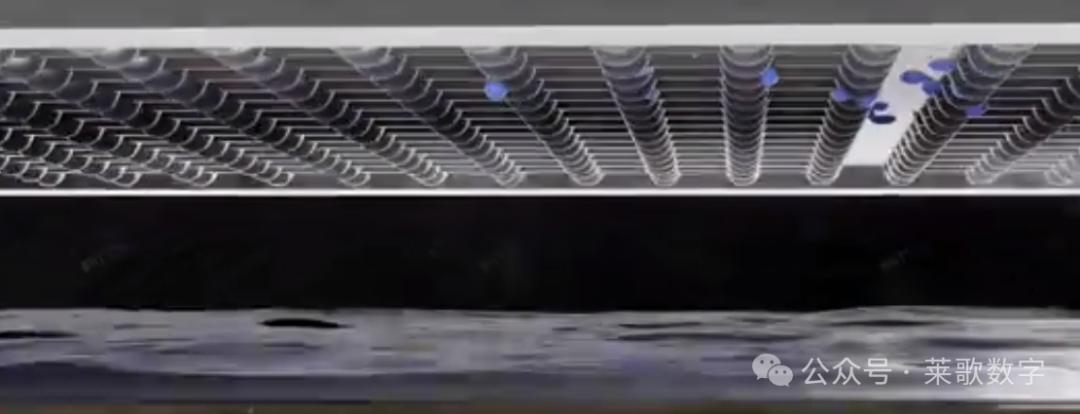

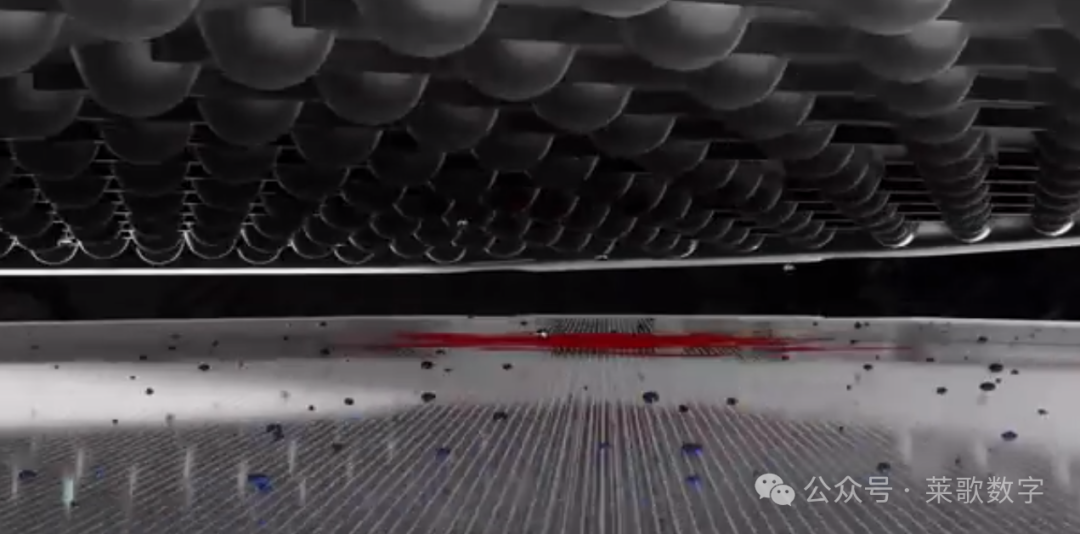

传统VC均温板内部构造示意图如下所示，

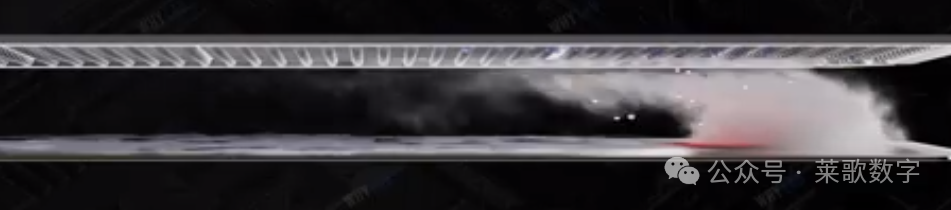

在接触到热源后，内部液体吸热汽化，变成蒸汽自由扩散，再通过均热板的表面把热量散出去，蒸汽重新冷凝变回液体，再开启下一次循环，但是它的通路是无序杂乱的。

蒸汽本身会互相碰撞内耗影响效率，碰到高负载的场景，蒸汽也可能会和回流的液体撞在一起，导致热量堆积，影响散热。

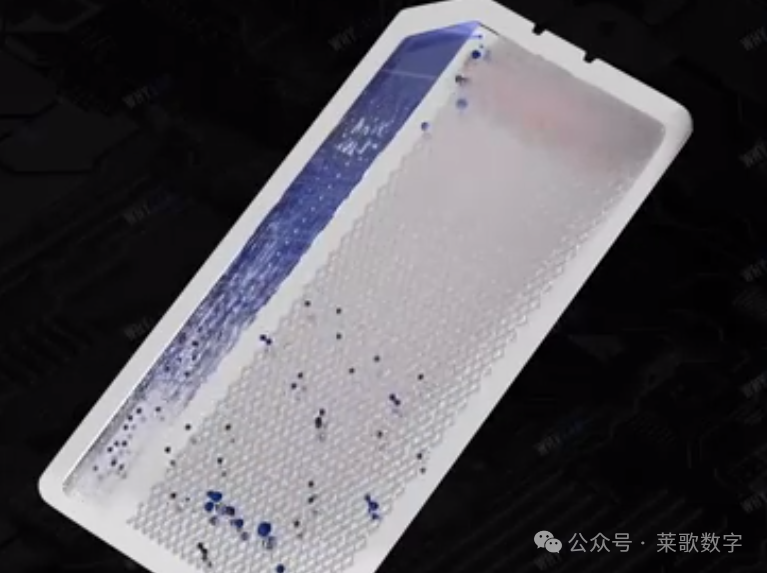

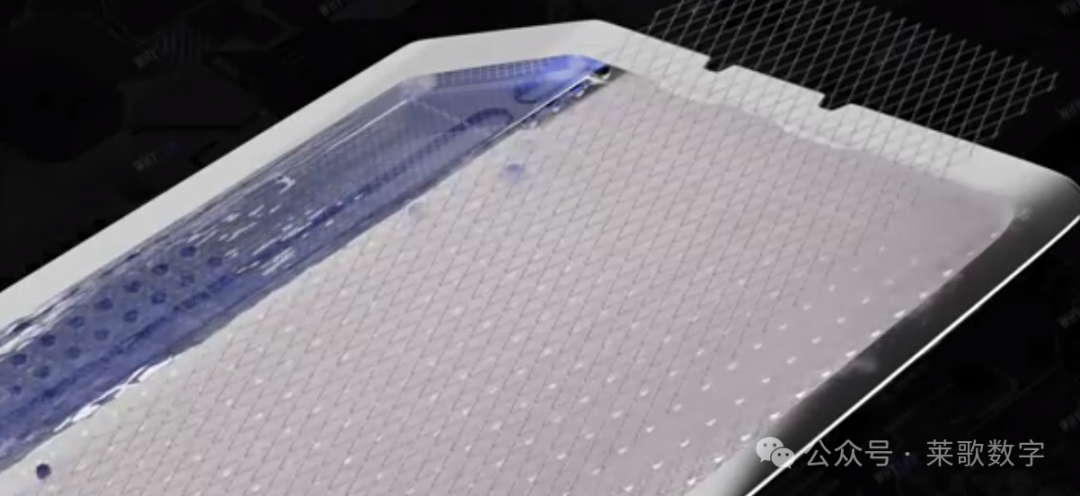

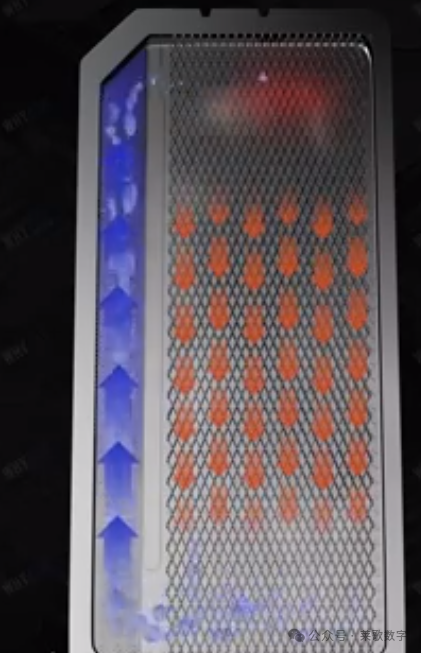

冰封循环冷泵内部结构图如下所示，增加了阻隔墙，在左上角的补偿腔以及部分液体通道内，填满加厚的Mesh网，来增强液体回流。

并对右侧蒸汽形成阻力，利用毛细作用和压力差，引导气液各自沿着通路在结构内单向流动，以此形成流畅的循环回流通路。

蒸汽和液体被很好的分离，各自按照预设的路径高效流动，这样气液相互阻碍造成的热量堆积的情况就没有了，散热性能就大大提升。

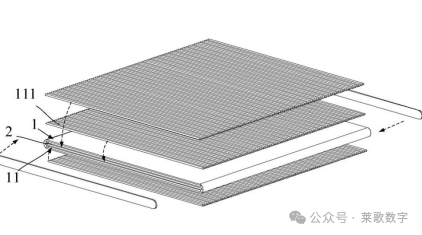

北京小米移动软件有限公司申请的专利，专利号CN117896942等，对此技术有详细的保护说明。

本申请提供了一种散热组件及电子产品,属于电子产品散热技术领域。该散热组件包括壳体和至少一个分隔件,壳体设置有封闭的腔体,至少一个分隔件置于壳体的腔体内,从而将壳体的腔体分隔为至少两个散热腔,每个散热腔内填充有流体。

基于此,不同散热腔与发热源之间的传热路径长度和传热效率均不相同,因此不同散热腔内的散热液体的蒸发存在时间上的先后顺序进而导致不同散热腔内的散热液体蒸发和液体冷凝回流的进度不同。

通过各个散热腔的相互配合,能够对发热源进行不间断的效率大致相同的散热,因此散热效果较好,且单位面积的散热效率更高。

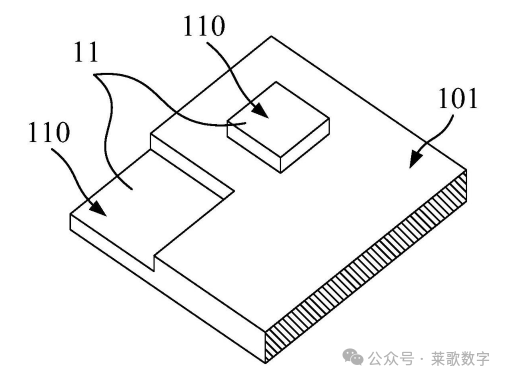

以及此次发布会提到的，凹凸散热设计，专利号CN220554220U，如下示意，
