1. IP数据报文定义

        TCP/IP协议定义了一个在因特网上传输的包，称为IP数据报，由首部和数据两部分组成。首部的前一部分是固定长度，共20字节，是所有IP数据报必须具有的。在首部的固定部分的后面是一些可选字段，其长度是可变的。首部中的源地址和目的地址都是IP协议地址。

2. IP头格式分析

说明：IPV6将会在后续章节讲解^_^

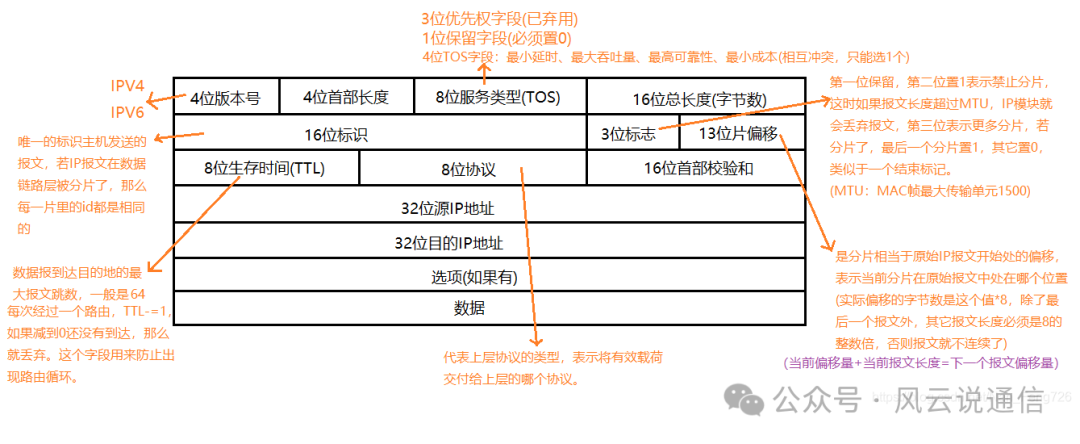

2.1 IP头字段说明（重点关注红色内容，其他作为补充理解）

• 版本（Version）字段：占4比特。用来表明IP协议实现的版本号， IPV4:4，IPV6，当前一般为IPv4，即0100。

• 首部长度（Internet Header Length，IHL）字段：占4比特。因为头部长度不固定（Option可选部分不固定），所以需要标识该分组的头部长度多少，用4bit表示，以4byte为单位，取值范围：5-15，即20(54)-60(154)byte（其他字段也是类似的计算方式，因为bit位是不够表示该字段的值）

• 服务类型（Type of Service ，TOS）字段：占8比特。其中前3比特为优先权子字段（Precedence，现已被忽略）。第8比特保留未用。第4至第7比特分别代表延迟、吞吐量、可靠性和花费。当它们取值为1时分别代表要求最小时延、最大吞吐量、最高可靠性和最小费用（这四者冲突，只能选择一个），可以全为0，若全为0则表示一般服务。服务类型字段声明了数据报被网络系统传输时可以被怎样处理。例如：TELNET协议可能要求有最小的延迟，FTP协议（数据）可能要求有最大吞吐量，SNMP协议可能要求有最高可靠性，NNTP（Network News Transfer Protocol，网络新闻传输协议）可能要求最小费用，而ICMP协议可能无特殊要求（4比特全为0）。实际上，大部分主机会忽略这个字段，但一些动态路由协议如OSPF（Open Shortest Path First Protocol）、IS-IS（Intermediate System to Intermediate System Protocol）可以根据这些字段的值进行路由决策。RFC2474的ToS取消了IP precedence字段而使用了DSCP，QoS里有描述，给QoS用来打标签。

• 总长度：占16比特。指明整个数据包的长度（以字节为单位，含头长度）。最大长度为65535字节。可用总长度减去头部长度获得实际报文数据的长度，取值范围0-65535byte，链路只允许1500byte，所以一般都需要MTU分片 。

• 标志字段：占16比特。用来唯一的标识主机发送的每一份数据报。通常每发一份报文，它的值会加1。通常与标记字段和分片偏移字段一起用于IP报文的分片。当原始报文大小超过MTU，那么就必须将原始数据进行分片。每个被分片的报文大小不得超过MTU，而这个字段还将在同一原始文件被分片的报文上打上相同的标记，以便接收设备可以识别出属于同一个报文的分片，IP 报文的唯一id，分片报文的id 相同，便于进行重组。“类似于进程号”，有时候电信会用他来识别流量是否是同一台主机（因为做了PAT后源ip都是一样的！）

  • 注意：Ethernet以太网跟802.3以太网有所区别，802.3是由IEEE指定的标准，比较复杂用的比较少，网卡一般两种都支持。IP数据包的MTU值在各种物理线路环境下对应的MTU取值：(注意：不包含帧头和尾)

• 标志位字段：占3比特。标志一份数据报是否要求分段。

  • 第1位没有被使用。

  • 第2位D是不分片位（DF），Do not fragment，顾名思义，不要分片，当DF位设置为1时，表示路由器不能对报文进行分片处理。

  • 第3位M表示还有后继分片（MF），More fragment，多分片，当路由器对报文进行分片时，除了最后一个分片的MF位设置为0外，其他所有分片的MF位均设置1，以便接收者直到收到MF位为0的分片为止

• 段偏移字段：占13比特。如果一份数据报要求分段的话，此字段指明该段偏移距原始数据报开始的位置。该字段是与ip分片后，相应的ip片在总的ip片的位置。该字段的单位是8字节。比如，一个长度为4000字节的ip报文，到达路由器。这是超过了链路层的MTU，需要进行分片，4000字节中，20字节为包头，3980字节为数据，需要分成3个ip片（链路层MTU为1500），那么第一个分片的片偏移就是0，表示该分片在3980的第0位开始，第1479位结束。第二个ip片的片偏移为185（1480/8），表示该分片开始的位置在原来ip的第1480位，结束在2959。第三片的片偏移为370（2960/8），表示开始的时候是2960位，结束的时候在3979位。

• 生存期（TTL：Time to Live）字段：占8比特。用来设置数据包最多可以经过的路由器数。由发送数据的源主机设置，通常为32、64(win7)、128、255(linux)等。每经过一个路由器，其值减1，直到0时该数据包被丢弃。

• 协议字段：占8比特。指明IP层所封装的上层协议类型，如ICMP（1）、IGMP（2） 、TCP（6）、UDP（17）等。

• 头部校验和字段：占16比特。内容是根据IP头部计算得到的校验和码。计算方法是：对头部中每个16比特进行二进制反码求和。（和ICMP、IGMP、TCP、UDP不同，IP不对头部后的数据进行校验）。

• 源IP地址、目标IP地址字段：各占32比特。用来标明发送IP数据报文的源主机地址和接收IP报文的目标主机地址。

• 可选项字段：占32比特。用来定义一些任选项：如记录路径、时间戳等。这些选项很少被使用，同时并不是所有主机和路由器都支持这些选项。可选项字段的长度必须是32比特的整数倍，如果不足，必须填充0以达到此长度要求。

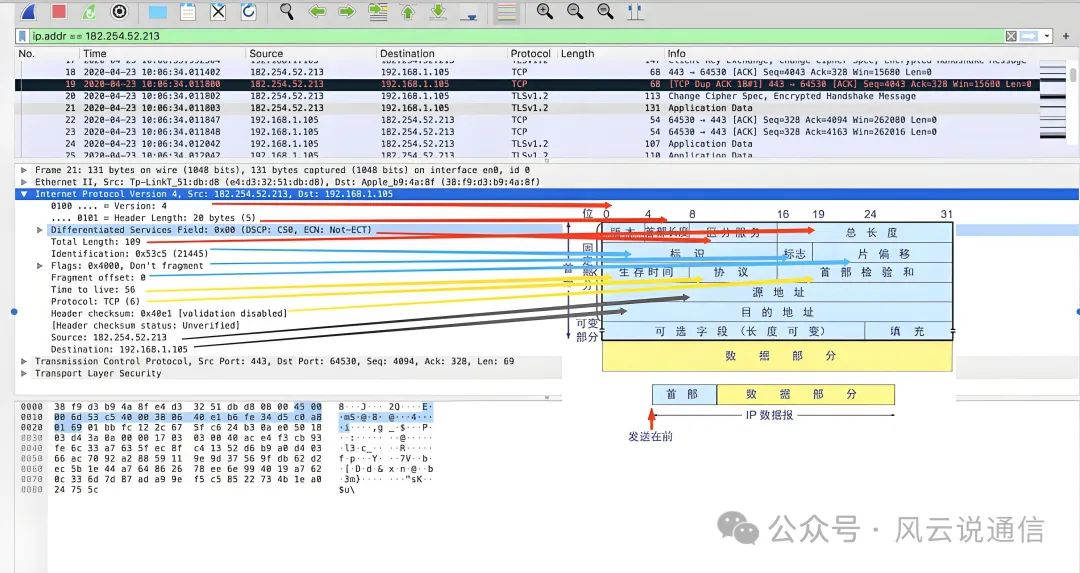

2.2 IP报文抓包图示

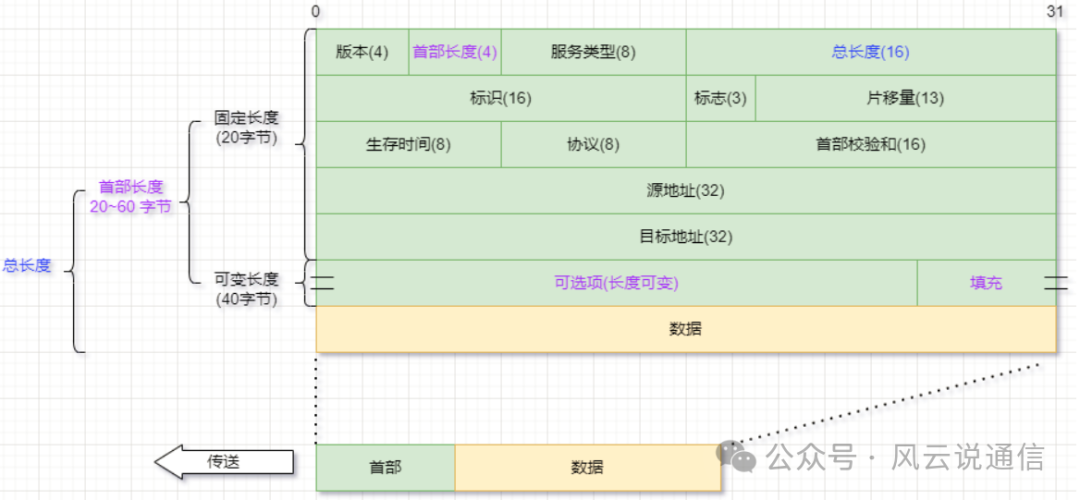

2.3 一图看懂IP报文格式

3. IP头字段说明表格展示

有同学喜欢表格展示，博主也提供出来啦！

中文名	英文名	长度 bit（位）	解释
版本	Version	4	IP 协议版本号，固定为 4
首部长度	Internet Header  Length， IHL	4	以 4 字节 为单位，最小值  5（20Byte），最大值 15（60Byte）
服务类型	Type of Service， TOS	8	几乎不用
总长度	Total Length	16	整个数据报的长度，2 16 − 1 = 65535 2^{16} -1 = 655352字节，不过由于链路层的MTU限制，超过 1480 字节后就会被分片（以太帧MTU最大为 1500 - 固定首部 20）
标识	Identification	16	报文的唯一标识
标志	Flag	3	是否分片的标志。DF：Don’t  Fragment；MF：More Fragment    DF=1：不能分片，DF=0：允许分片    MF=1：后面还有分片，MF=0：最后一个
片偏移	Fragment Offset	13	分片在原分组中的相对位置，以 8个字节  为偏移单位
生存时间	Time To Live，TTL	8	数据报可以经过的最多路由器数，每经一个，值减1，为0时丢弃该报文
协议	Protocol	8	封装的协议类型    ICMP(1)、IGMP(2)、TCP(6)、UDP(17)
头部校验和	Header CheckSum	16	仅校验数据报的首部，使用二进制反码求和
源地址	Source Address	32	源 IP 地址
目的地址	Destination Address	32	目标 IP 地址
可选项	Options	可变	主要用于测试
填充	Padding		填充 0，确保首部长度为 4 字节的整数倍
数据	Data		报文数据部分
