【学习笔记】 CDN 原理、架构与调度机制详解（附工作流程图）

组件	作用
源站	内容的原始存储地，由网站运营者维护；只在边缘节点缓存未命中时才接受“回源”请求，提供原始内容。
边缘节点	靠近用户部署的缓存服务器，负责直接服务用户请求；缓存命中时直接返回内容，极大缩短响应时间；缓存未命中时回源获取，并根据缓存策略决定是否存入本地。
调度系统	根据用户位置和节点状态，将请求导向最合适的边缘节点；调度依据包括用户地理位置、运营商、边缘节点负载、内容类型等；实现方式包括DNS解析调度、HTTP 302重定向、Anycast等。
辅助机制	1. CDN多级架构，如L1（边缘）、L2（区域）节点，构成层次化缓存体系； 2. 内容分发控制系统，用于内容发布后的“预热/刷新/失效”； 3. 日志系统与监控平台，用于跟踪命中率、延迟、回源率、错误码等指标。

三、CDN请求处理流程与工作流程图

工作流程图

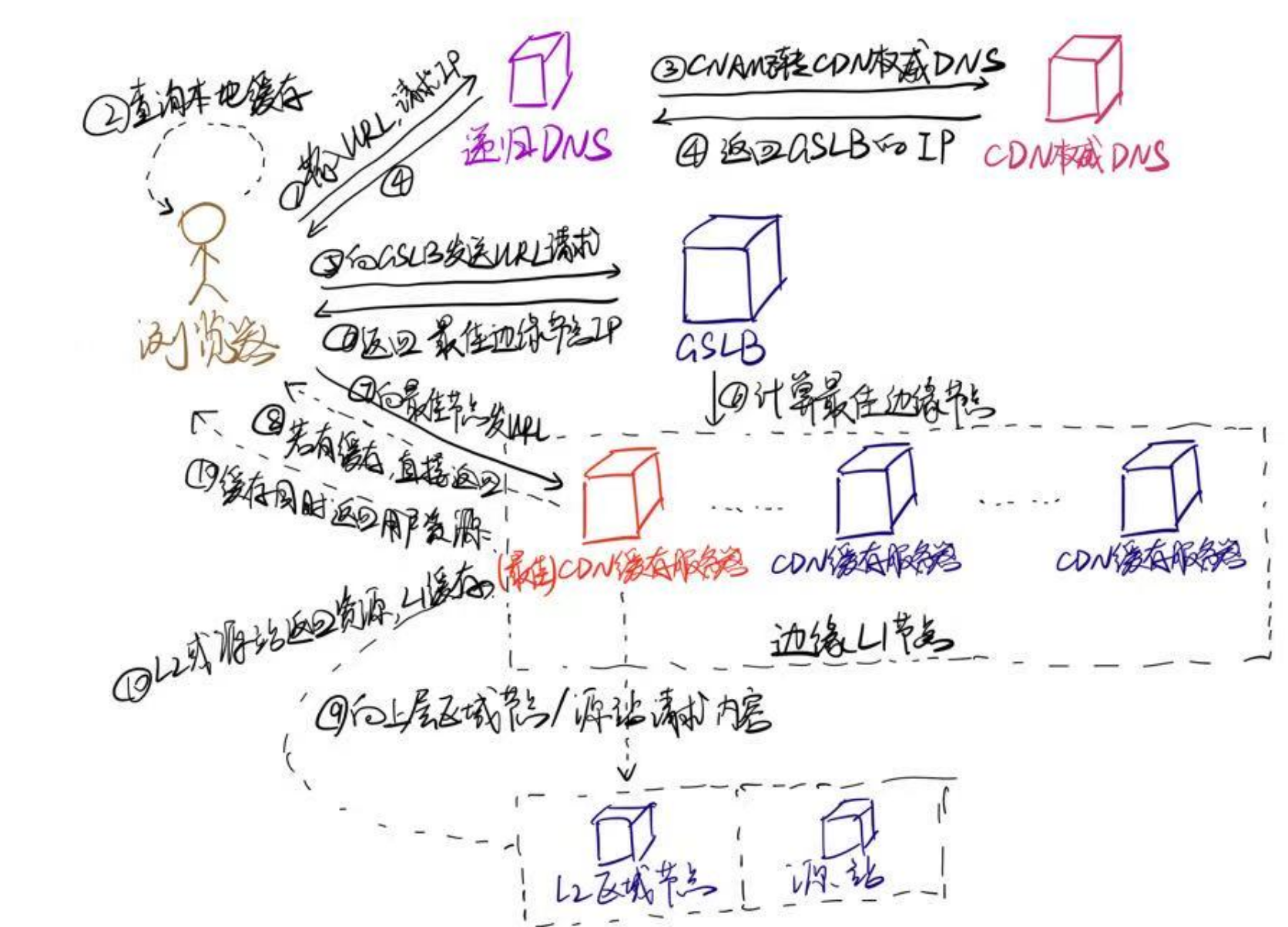

图1 CDN清流处理流程示意图

请求处理流程

用户发起访问请求：
当用户在浏览器中键入一个URL，或在App中点击链接时，客户端需要获取该URL对应的服务器IP地址，从而发起网络请求；
本地DNS解析与缓存查询：
浏览器或操作系统首先会查询本地缓存（例如浏览器DNS缓存、hosts文件）中是否已有对应域名的解析记录；若没有，再将请求转发给本地网络配置的递归DNS服务器（通常由运营商（ISP）提供）。
DNS解析权交给CDN权威DNS服务器：
递归DNS服务器根据域名中的CNAME记录，识别该域名是由某CDN服务商加速的，然后向CDN的权威DNS服务器发起请求，获取该域名的实际解析地址。
CDN权威DNS返回调度中心地址（GSLB入口）：
CDN的DNS系统根据递归DNS的IP地址，判断用户的网络位置，并返回CDN的全局负载均衡调度系统（GSLB）的IP地址。此返回结果通常会被递归DNS和浏览器缓存一定时间（根据TTL）。
用户向CDN调度系统发起内容请求：
用户浏览器根据DNS解析得到的GSLB地址，向CDN调度中心发起对目标内容的访问请求（如图片、视频等资源的URL）。
CDN调度系统选择最佳边缘节点：
调度系统通过分析用户的源IP地址、目标资源URL、实时节点负载等因素，计算出一个最优的边缘节点（即缓存服务器），并将该节点的IP地址返回给客户端。
客户端向边缘节点发起资源请求：
客户端根据调度返回的边缘节点IP，再次发起HTTP请求，访问目标内容资源（如图片、网页等）。此时的请求目标是用户物理位置附近的CDN缓存服务器。
边缘节点处理请求并返回内容：
若该边缘节点已有缓存副本（缓存命中），则直接将内容返回给客户端；若缓存中无此内容（缓存未命中），则继续执行下一步回源操作。
边缘节点向上级节点或源站回源获取内容：
对于缓存未命中的资源，边缘节点会按照预定义策略尝试：向上层区域节点（如L2中心缓存）请求；若仍未命中，再向源站发起请求，获取最新内容。
内容返回并进行缓存、响应用户：
源站返回目标资源后，边缘节点将该内容缓存至本地；缓存行为受HTTP头（如Cache-Control、Expires、ETag、Last-Modified等）控制；同时该资源被发送给客户端，实现最终内容交付。

四、边缘节点 & 缓存机制

边缘节点的意义

边缘节点部署在接近用户的网络出口处（ISP/城市级），可快速响应请求，隔离源站压力。

缓存机制的核心概念

表2 各类缓存机制及其含义对照表

名称	含义
缓存命中（Hit）	节点中已有请求内容，直接响应
缓存未命中（Miss）	节点无内容或已过期，需要回源拉取
缓存控制（HTTP Header）	利用Cache-Control、Expires、Last-Modified等控制缓存行为
淘汰策略	常用 LRU、LFU、FIFO 等，提升缓存命中率
预加载 / 预热	内容提前分发至边缘节点，优化首次访问体验

示例说明：

用户首次访问某博客首页大图：

图片未缓存 ➜ CDN 回源拉取 ➜ 缓存 ➜ 返回用户；
后续用户访问 ➜ 命中边缘缓存 ➜ 直接响应，体验流畅。

五、调度系统详解（DNS & HTTP）

DNS 调度

原理：CDN权威DNS根据用户本地DNS所在地返回最近边缘节点IP。
优点：稳定、快速、适合大规模用户。
缺点：只能基于LDNS粗略判断用户位置；TTL缓存导致调度更新滞后。

HTTP 302重定向调度

原理：用户请求先到调度中心，根据用户真实IP做出调度后返回HTTP 302跳转。
优点：实时精确调度、适配具体资源类型、灵活负载均衡。
缺点：增加一次请求开销；调度中心需高可靠保障。

表3 DNS调度与HTTP调度对比表

特性	DNS调度	HTTP重定向调度
调度依据	本地DNS所在地	终端用户真实IP
精度	粗（ISP级别）	高（城市 / 运营商粒度）
灵活性	低（受TTL限制）	高（实时）
请求开销	低	高（额外1次请求）
适用场景	静态网站、图片CDN	精细调度、视频流服务、移动App
