1.概述

QGridLayout类在网格中布局小部件。

QGridLayout获取可用空间（通过其父布局或parentWidget()），将其划分为行和列，并将其管理的每个小部件放入正确的单元格中。

每列都有一个最小宽度和一个拉伸系数。最小宽度是使用setColumnMinimumWidth()设置的。拉伸因子是使用setColumnStretch()设置的，它决定了该列将获得多少可用空间，以及超过其必要的最小值。

通常，使用addWidget()将每个托管小部件或布局放入自己的单元格中。小部件也可以使用addItem()和addWidget()的跨行和跨列重载来占用多个单元格。如果这样做，QGridLayout将猜测如何在列/行上分布大小（基于拉伸系数）。

要从布局中删除小部件，请调用removeWidget()。在小部件上调用QWidget::hide()也可以有效地从布局中删除小部件，直到调用QWidget::show()。

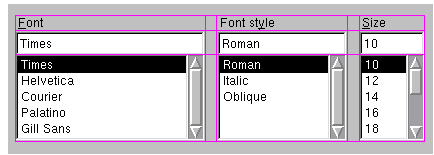

此图显示了一个带有五列三行网格的对话框片段（网格以洋红色重叠显示）：

这个对话框片段中的第0、2和4列由QLabel、QLineEdit和QListBox组成。列1和3是由setColumnMinimumWidth()生成的占位符。第0行包含三个QLabel对象，第1行包含三个QLineEdit对象，第2行包含三个QListBox对象。我们使用占位符列(1和3)来获得列之间适当的空间。
请注意，列和行不是同样宽或同样高。如果希望两列具有相同的宽度，则必须将它们的最小宽度和拉伸因子设置为相同。可以使用setColumnMinimumWidth()和setColumnStretch()来实现。

如果QGridLayout不是顶级布局(即不管理所有小部件的区域和子部件)，你必须在创建它时将它添加到其父布局中，但在你对它做任何事情之前。添加布局的通常方法是在父布局上调用addLayout()。一旦添加了布局，就可以开始使用addWidget()、addItem()和addLayout()将小部件和其他布局放入网格布局的单元格中。

QGridLayout还包括两个边距:内容边距和spacing()。内容边距是QGridLayout四个边中每个边的预留空间的宽度。spacing()是相邻框之间自动分配的间距的宽度。

默认的内容边距值由样式提供。Qt样式指定的默认值是子小部件9，窗口11。间距默认为与顶级布局的边距宽度相同，或与父布局相同。

2.图解表格布局中的常用术语和概念

2.1 表格布局有哪些属性

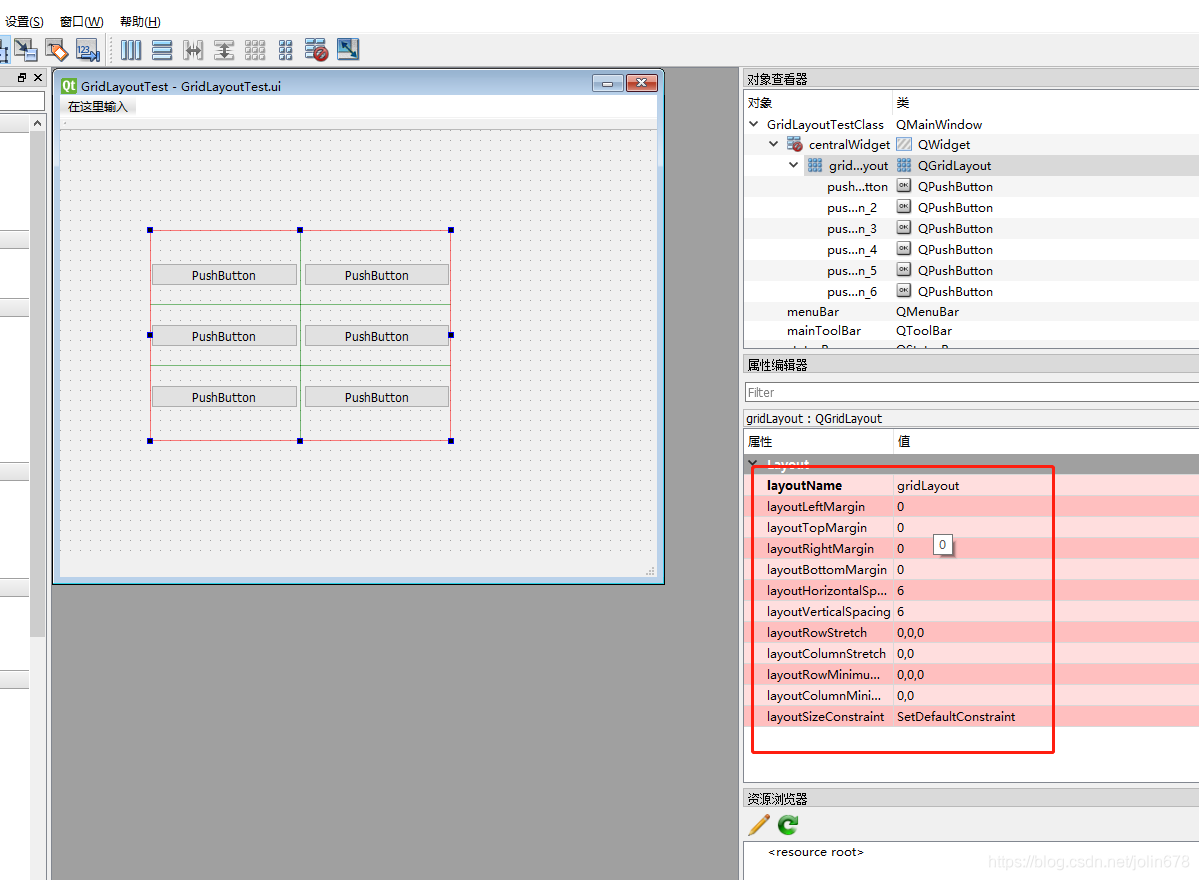

为了方便描述，此节均以Qt设计师的截图来说明，下图展示了Qt设计师提供的可编辑的属性。

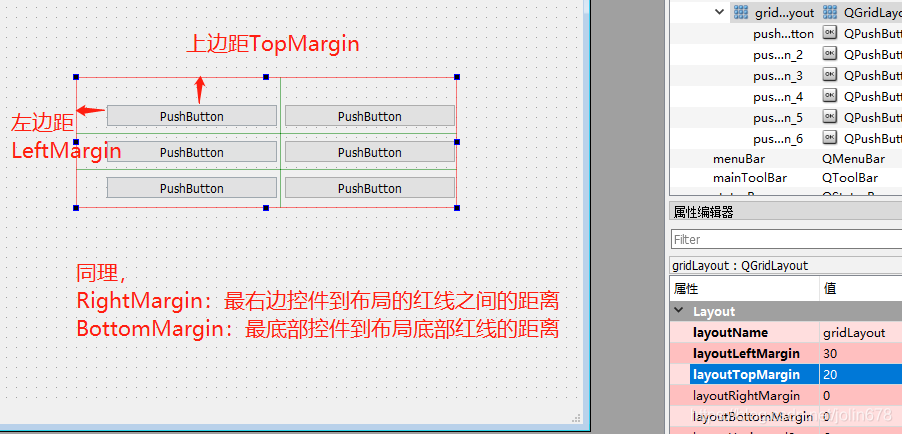

2.2 Margin(边距)

2.3 Spacing(间隔)

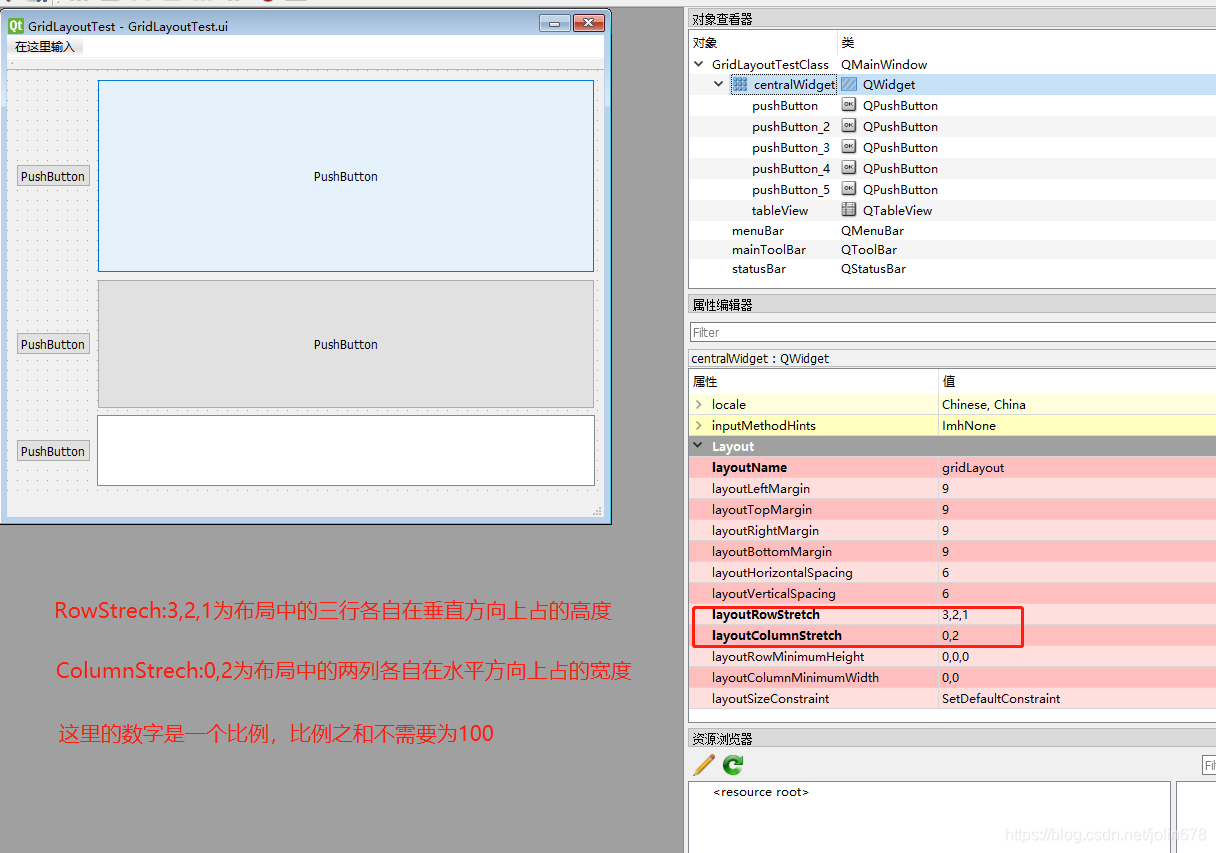

2.4 Strech(纵向和横向拉伸系数)

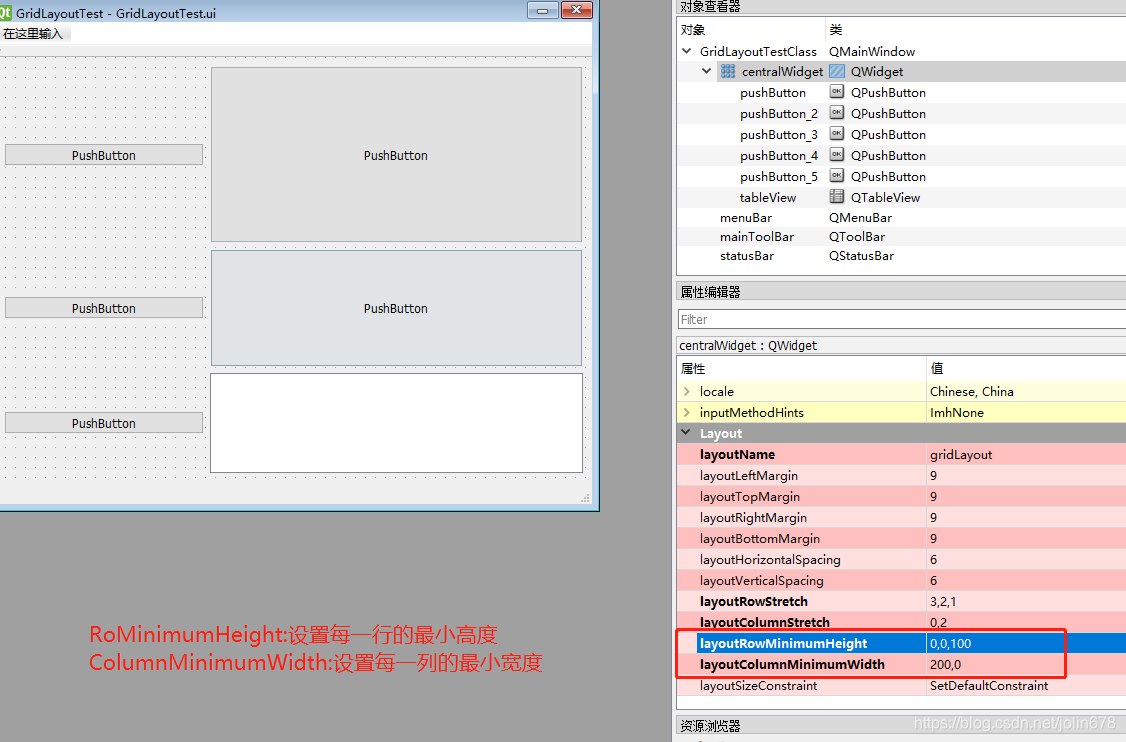

2.5 最小行高与最小列宽

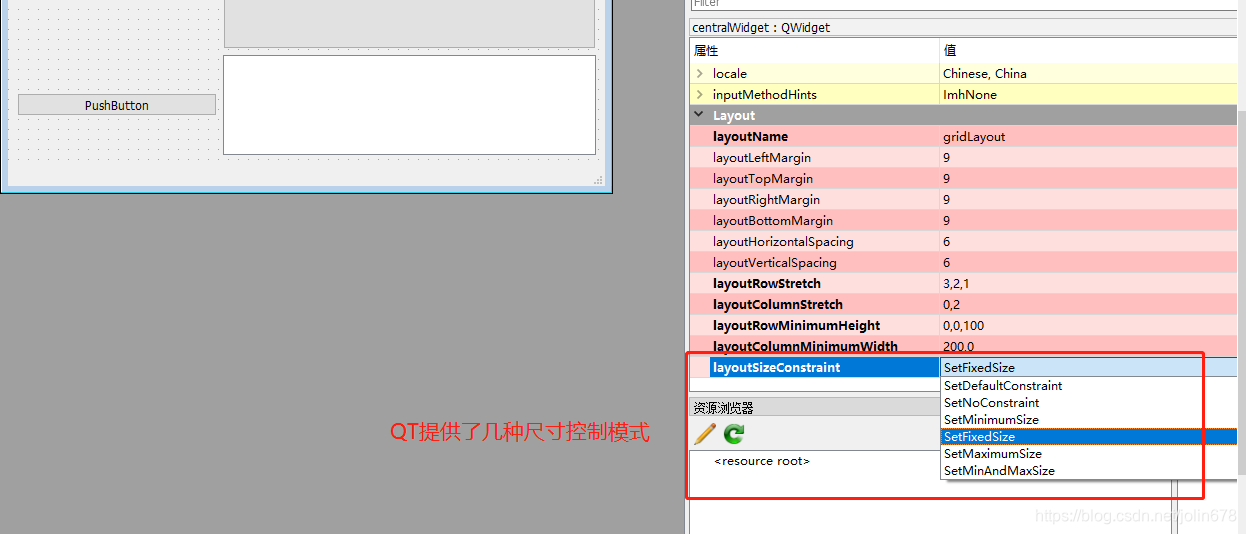

2.6 SizeConstraint(尺寸控制模式)

3.基础用法

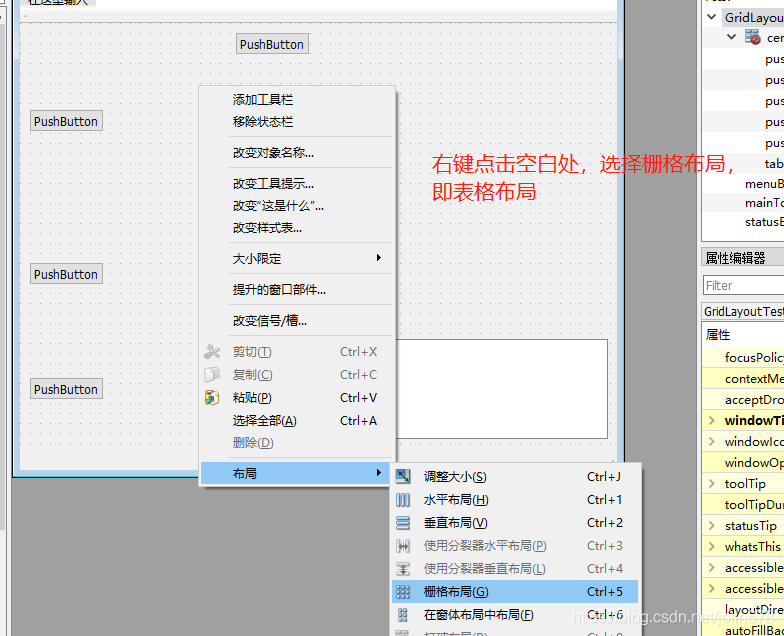

3.1 使用Qt设计师创建布局

3.2 使用代码创建布局

GridLayoutTest.h

#pragma once

#include <QtWidgets/QMainWindow>
#include "ui_GridLayoutTest.h"
#include "QGridLayout"

class GridLayoutTest : public QMainWindow
{
    Q_OBJECT

public:
    GridLayoutTest(QWidget *parent = Q_NULLPTR);

private:
    Ui::GridLayoutTestClass ui;
    QGridLayout *m_pLayout;
};

GridLayoutTest.cpp

#include "GridLayoutTest.h"
#include "QPushButton"

GridLayoutTest::GridLayoutTest(QWidget *parent)
    : QMainWindow(parent)
{
    ui.setupUi(this);
    m_pLayout = new QGridLayout;
    ui.centralWidget->setLayout(m_pLayout);

    QPushButton *btn1 = new QPushButton("btn1");
    QPushButton *btn2 = new QPushButton("btn2");
    QPushButton *btn3 = new QPushButton("btn3");
    QPushButton *btn4 = new QPushButton("btn4");
    QPushButton *btn5 = new QPushButton("btn5");

    m_pLayout->addWidget(btn1);
    m_pLayout->addWidget(btn2);
    m_pLayout->addWidget(btn3);
    m_pLayout->addWidget(btn4);
    m_pLayout->addWidget(btn5);
}

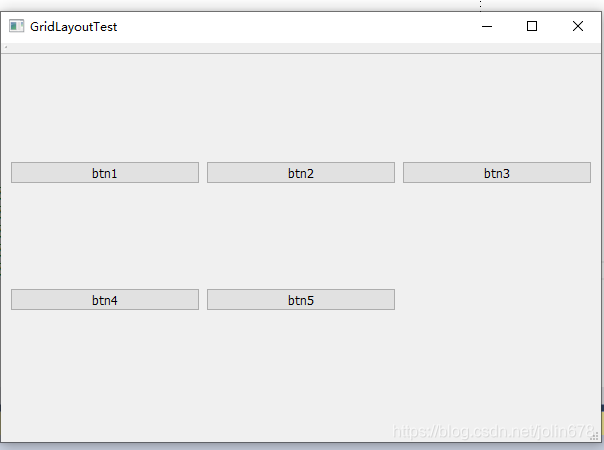

3.3 在指定的行和列中添加控件

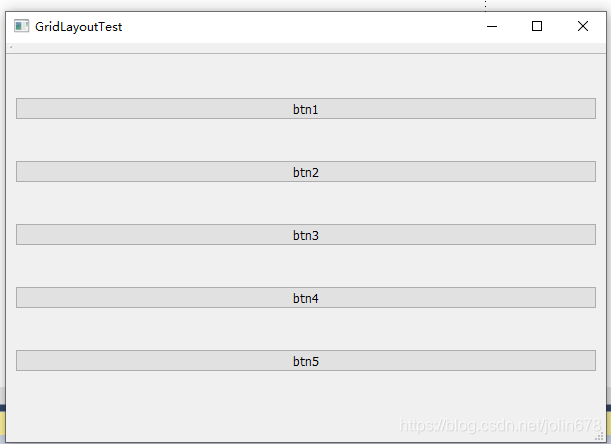

3.2节中的代码没有指定行和列，所以显示效果看起来不像是表格，反而像是垂直布局，下面来看一下如何指定行和列。

    m_pLayout->addWidget(btn1,0,0);//添加到（第0行，第0列）
    m_pLayout->addWidget(btn2,0,1);//添加到（第0行，第1列）
    m_pLayout->addWidget(btn3,0,2);//添加到（第0行，第2列）
    m_pLayout->addWidget(btn4,1,0);//添加到（第1行，第0列）
    m_pLayout->addWidget(btn5,1,1);//添加到（第1行，第1列）

3.4 在表格布局内部再嵌套布局

    QPushButton *btn1 = new QPushButton("btn1");
    QPushButton *btn2 = new QPushButton("btn2");
    QPushButton *btn3 = new QPushButton("btn3");
    QPushButton *btn4 = new QPushButton("btn4");
    QPushButton *btn5 = new QPushButton("btn5");

    //在表格布局内部再嵌套布局
    QTextEdit *pEdit = new QTextEdit;
    QVBoxLayout *pVLayout = new QVBoxLayout;
    pVLayout->addWidget(btn1);
    pVLayout->addWidget(pEdit);

    m_pLayout->addLayout(pVLayout,0,0);
    m_pLayout->addWidget(btn2,0,1);//添加到（第0行，第1列）
    m_pLayout->addWidget(btn3,0,2);//添加到（第0行，第2列）
    m_pLayout->addWidget(btn4,1,0);//添加到（第1行，第0列）
    m_pLayout->addWidget(btn5,1,1);//添加到（第1行，第1列）

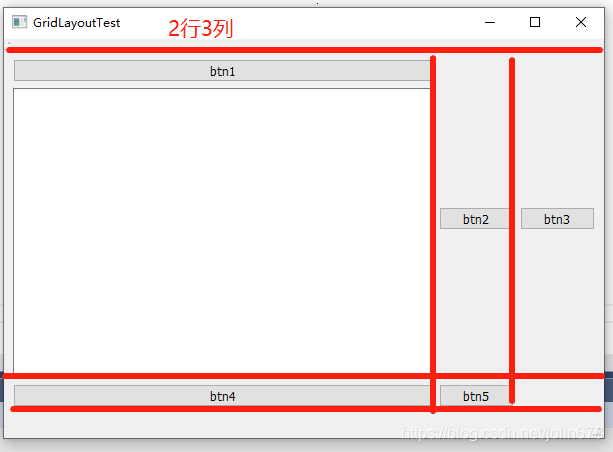

可以看到在第一列第一行中，btn1和pEdit是垂直布局的。

3.5 设置常见属性

//设置最小列宽

void setColumnMinimumWidth(int column, int minSize)

//设置最小行高

void setRowMinimumHeight(int row, int minSize)

//设置每一列的列宽比例

void setColumnStretch(int column, int stretch)

//设置每一行的行高比例

void setRowStretch(int row, int stretch)

//设置水平方向各控件的间隔

void setHorizontalSpacing(int spacing)

//同时设置设置水平方向和垂直方向上各控件的间隔

void setSpacing(int spacing)

//设置垂直方向各控件的间隔

void setVerticalSpacing(int spacing)

3.6 设置尺寸控制模式

通过如下函数设置：

void setSizeConstraint(SizeConstraint)

其参数有如下可选值：

Constant	Value	Description
QLayout::SetDefaultConstraint	0	主小部件的最小尺寸被设置为minimumSize()，除非小部件已经有了最小尺寸。
QLayout::SetFixedSize	3	主部件的尺寸被设置为sizeHint();它根本无法调整尺寸。
QLayout::SetMinimumSize	2	主部件的最小尺寸设置为minimumSize();不能再小了。
QLayout::SetMaximumSize	4	主部件的最大尺寸设置为maximumSize();不能再大了。
QLayout::SetMinAndMaxSize	5	主小部件的最小尺寸设置为minimumSize()，最大尺寸设置为maximumSize()。
QLayout::SetNoConstraint	1	小部件不受约束。

3.7 设置表格坐标原点

通过如下函数设置：

void setOriginCorner(Qt::Corner corner)

其参数有如下可选值：

Constant	Value	Description
Qt::TopLeftCorner	0x00000	以矩形的左上角为原点。
Qt::TopRightCorner	0x00001	以矩形的右上角为原点。
Qt::BottomLeftCorner	0x00002	以矩形的左下角为原点。
Qt::BottomRightCorner	0x00003	以矩形的右下角为原点。
