如何自定义K线图颜色风格

切换整体风格函数
- uniapp/小程序
修改部分配置颜色
风格配置字段说明
配置项说明
动态切换配色
- 步骤
颜色说明
HQChart开源地址
个人爱好(摄影/模型)

前几章教程我们都使用了白色风格的K线图，可能有的小伙伴需要黑色风格或自定义颜色风格，下面我以切换到黑色风格为例子。

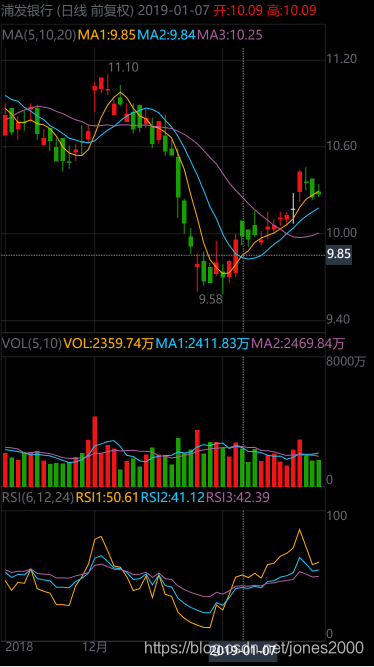

效果图

切换整体风格函数

JSChart.SetStyle(blackStyle) 这个类静态函数是用来控制全局颜色配置, 修改全部颜色配置必须放在SetOption前面，否在回无效。
接这第1章把demo页面创建好在create（）函数里面增加风格设置

this.Create=function()  //创建图形
            {
                var self=this;
                $(window).resize(function() { self.OnSize(); });    //绑定窗口大小变化事件

                var blackStyle=HQChartStyle.GetStyleConfig(STYLE_TYPE_ID.BLACK_ID); //读取黑色风格配置
                JSChart.SetStyle(blackStyle);
                this.DivKLine.style.backgroundColor=blackStyle.BGColor; //设置最外面的div背景

                this.OnSize();  //让K线全屏
                this.Chart.SetOption(this.Option);  //设置K线配置
            }

这样黑色风格的K线图就完成

uniapp/小程序

import { JSCommon } from '../../umychart.uniapp/umychart.wechat.3.0.js';
import {JSCommonHQStyle} from '../../umychart.uniapp/umychart.style.wechat.js'

..........

var blackStyle=JSCommonHQStyle.GetStyleConfig(JSCommonHQStyle.STYLE_TYPE_ID.BLACK_ID);
JSCommon.JSChart.SetStyle(blackStyle);

<style>
把整个页面background-color改成黑色的
</style>

修改部分配置颜色

JSChart.GetResource() 返回当前所有的配色信息数据，你可以直接在返回的变量里找到需要修改的字段进行修改。颜色是用rgb(xxx,xxx,xxx)

var resource=JSChart.GetResource();
resource.FrameSplitTextFont='30x 微软雅黑';//需改刻度的输出字体
//注意修改颜色 必须放在图形初始化前
var chart=JSChart.Init(document.getElementById('kline'));

修改部分黑色风格颜色

this.Create=function()  //创建图形
 {
       var self=this;
       $(window).resize(function() { self.OnSize(); });    //绑定窗口大小变化事件

       var blackStyle=HQChartStyle.GetStyleConfig(STYLE_TYPE_ID.BLACK_ID); //读取黑色风格配置
       blcakStyle.UpBarColor='rgb(255,0,0)';	  //修改阳线柱子颜色
       JSChart.SetStyle(blackStyle);     //设置黑色风格到hqchart
       this.DivKLine.style.backgroundColor=blackStyle.BGColor; //设置最外面的div背景

       this.OnSize();  //让K线全屏
       this.Chart.SetOption(this.Option);  //设置K线配置
   }

风格配置字段说明

我们给的黑色风格模板在 jscommon/umychart.style.js 这个文件里面

var blackStyle=HQChartStyle.GetStyleConfig(STYLE_TYPE_ID.BLACK_ID);
// 如果要修改某几个颜色 直接修改blackStyle里面的变量就可以， 自己创建一个新的风格模板变量

我们看下颜色风格模板文件的内容里面具体变量对应颜色都有说明
需要注意的是, 字段大小需要乘以页面的放大倍数（window.devicePixelRatio），手机屏一般会放大2-3倍的，所以字段也需要放大，否则在手机上显示就很小

/*
    不同风格行情配置文件
    !!手机上字体大小需要*分辨率比
*/

function GetDevicePixelRatio()
{
    return window.devicePixelRatio || 1;
}

//黑色风格
var BLACK_STYLE=
{
  BGColor:'rgb(0,0,0)', //背景色
  TooltipBGColor: "rgb(255, 255, 255)", //背景色
  TooltipAlpha: 0.92,                  //透明度

  SelectRectBGColor: "rgba(1,130,212,0.06)", //背景色
  //  SelectRectAlpha: 0.06;                  //透明度

  //K线颜色
  UpBarColor: "rgb(238,21,21)",   //上涨
  DownBarColor: "rgb(25,158,0)",  //下跌
  UnchagneBarColor: "rgb(228,228,228)", //平盘

  Minute:
  {
      VolBarColor: "rgb(255,236,0)",	//分时图成交量柱子颜色（已经不用了 使用红绿柱)
      PriceColor: "rgb(25,180,231)",	//分时图价格线颜色
      AreaPriceColor:"rgba(63,158,255,.3)",	//价格的面积图
      AvPriceColor: "rgb(255,236,0)",	//分时图均价线颜色
      PositionColor:'rgb(218,165,32)', 	//持仓量线段颜色
  },

  DefaultTextColor: "rgb(101,104,112)",
  DefaultTextFont: 14*GetDevicePixelRatio() +'px 微软雅黑',
  TitleFont: 13*GetDevicePixelRatio() +'px 微软雅黑',    //标题字体(动态标题 K线及指标的动态信息字体)

  //K线信息文字
  UpTextColor: "rgb(238,21,21)",	//上涨
  DownTextColor: "rgb(25,158,0)",	//下跌
  UnchagneTextColor: "rgb(101,104,112)",//平盘
  CloseLineColor: 'rgb(178,34,34)',	//收盘价线

  FrameBorderPen: "rgba(236,236,236,0.13)",     //边框
  FrameSplitPen: "rgba(236,236,236,0.13)",          //分割线
  FrameSplitTextColor: "rgb(101,104,112)",     //刻度文字颜色
  FrameSplitTextFont: 12*GetDevicePixelRatio() +"px 微软雅黑",        //坐标刻度文字字体
  FrameTitleBGColor: "rgb(0,0,0)",      //标题栏背景色

  Frame:{ XBottomOffset:1*GetDevicePixelRatio() },   //X轴文字向下偏移

  CorssCursorBGColor: "rgb(43,54,69)",            //十字光标背景
  CorssCursorTextColor: "rgb(255,255,255)",
  CorssCursorTextFont: 12*GetDevicePixelRatio() +"px 微软雅黑",
  CorssCursorPenColor: "rgb(130,130,130)",           //十字光标线段颜色

  KLine:
  {
    MaxMin: { Font: 12*GetDevicePixelRatio() +'px 微软雅黑', Color: 'rgb(111,111,111)' },   //K线最大最小值显示
    Info:  //信息地雷
    {
      Color: 'rgb(205,149,12)',
      TextColor: '#afc0da',
      TextBGColor: '#1a283e',
    }
  },

  Index:
  {
    LineColor:  //指标线段颜色
    [
      "rgb(255,189,09)",
      "rgb(22,198,255)",
      "rgb(174,35,161)",
      "rgb(236,105,65)",
      "rgb(68,114,196)",
      "rgb(229,0,79)",
      "rgb(0,128,255)",
      "rgb(252,96,154)",
      "rgb(42,230,215)",
      "rgb(24,71,178)",

    ],
    NotSupport: { Font: "14px 微软雅黑", TextColor: "rgb(52,52,52)" }
  },

  ColorArray:       //自定义指标默认颜色
  [
    "rgb(255,174,0)",
    "rgb(25,199,255)",
    "rgb(175,95,162)",
    "rgb(236,105,65)",
    "rgb(68,114,196)",
    "rgb(229,0,79)",
    "rgb(0,128,255)",
    "rgb(252,96,154)",
    "rgb(42,230,215)",
    "rgb(24,71,178)",
  ],

  DrawPicture:  //画图工具
  {
    LineColor: "rgb(30,144,255)",
    PointColor: "rgb(105,105,105)",
  }

};

var STYLE_TYPE_ID=
{
    BLACK_ID:1, //黑色风格
}

function HQChartStyle()
{

}

HQChartStyle.GetStyleConfig=function(styleid)    //获取一个风格的配置变量
{
  switch (styleid)
  {
      case STYLE_TYPE_ID.BLACK_ID:
          return BLACK_STYLE;
      default:
          return null;
  }
}

配置项说明

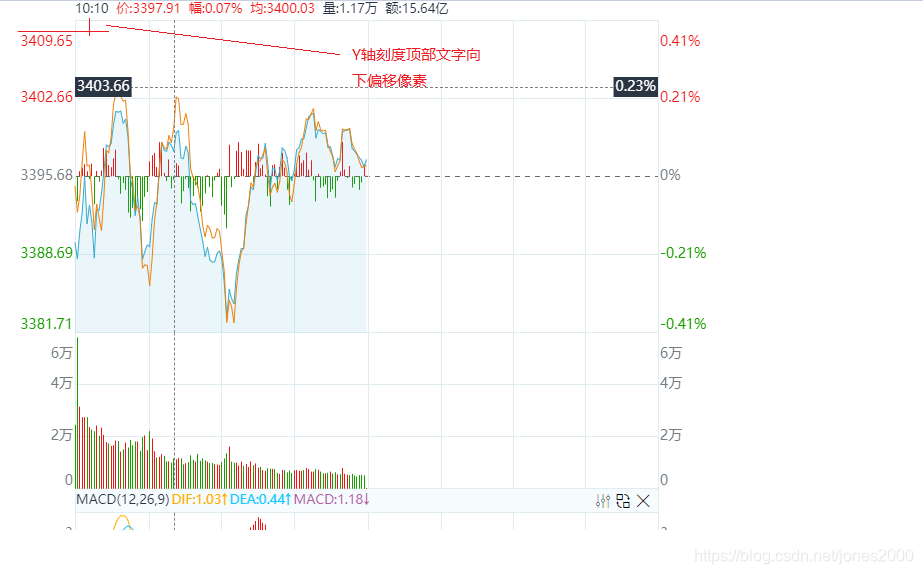

y轴顶部刻度文字向下偏移

function JSChartResource()
{
  .............................
  this.Frame={
       .......
        YTopOffset:2*GetDevicePixelRatio()      //Y轴顶部文字向下偏移
    };
}

在这里插入图片描述

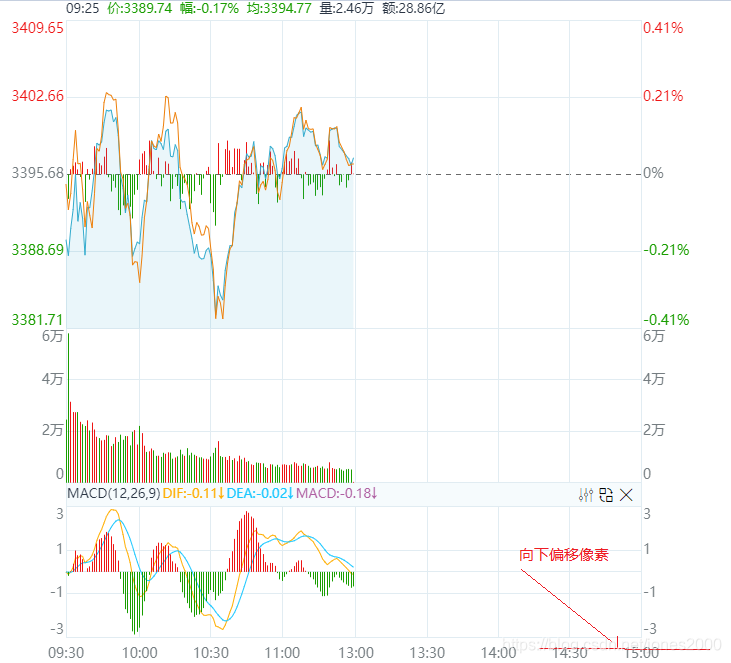

X轴底部刻度文字，向下偏移

function JSChartResource()
{
  .............................
  this.Frame={
  		 .......
         XBottomOffset:1*GetDevicePixelRatio(),  //X轴文字向下偏移
    };
}

在这里插入图片描述

K线标题字段配色修改

源码位置：

/
//   全局配置颜色
//
//
function JSChartResource()
{
........................
	this.Title={
..............................
	     VolColor:"rgb(43,54,69)",       //标题成交量
	     AmountColor:"rgb(43,54,69)",    //成交金额
	     DateTimeColor:"rgb(43,54,69)",  //时间,日期
	     SettingColor:"rgb(43,54,69)",   //周期,复权
	     NameColor:"rgb(43,54,69)" ,     //股票名称
	     TurnoverRateColor:'rgb(43,54,69)',       //换手率
	     PositionColor:"rgb(43,54,69)"       //持仓
	    };
........................
}

外部修改例子

this.Create=function()  //创建图形
{
    ........................................
    //获取全局颜色配置，并修改
	var resource=JSChart.GetResource();
	resource.Title.VolColor='rgb(0,0,255)';
	resource.Title.AmountColor='rgb(255,193,37)';
	resource.Title.SettingColor='rgb(139,69,19)';
	resource.Title.NameColor='rgb(255, 0, 255)';
	resource.Title.DateTimeColor='rgb(178,34,34)';
	resource.Title.TurnoverRateColor='rgb(250,128,114)';
	resource.Title.PositionColor='rgb(70,130,180)';
   	...................................
    this.Chart.SetOption(this.Option);  //设置K线配置
    ................................
}

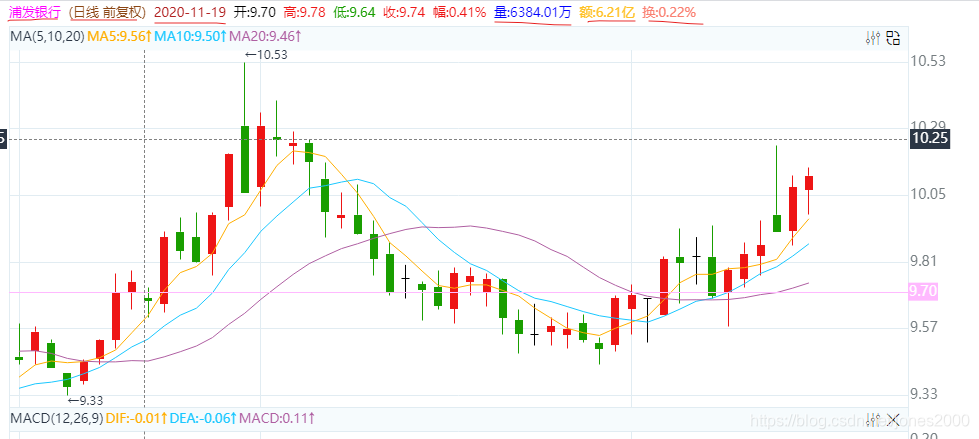

实例效果图
在这里插入图片描述

PC端tooltip颜色修改

PC端的tooltip是一个div, 背景色,透明度, 字段值颜色，高度通过hqchart全局资源设置,其他都是通过css设置.
css 在 \jscommon\umychart.resource\css\tools.css

/*tooltip的外层样式*/
.jschart-tooltip{
    box-shadow: 0px 1px 4px 0px rgba(0, 0, 0, 0.23);
    border: solid 1px rgba(200, 210, 219, 0.92);
    padding:7px 20px 15px 13px;
    box-sizing: border-box;
    position:relative;
    display: none;
    z-index: 9;
}

/*tooltip的内层样式*/
.tooltip-title{
    color:#2b3645;
    font-family: 微软雅黑;
    font-size:12px;
    text-align:center;
    display: block;
    line-height: 24px;
}
.tooltip-con{
    color:#2b3645;
    font-family: 微软雅黑;
    font-size:12px;
    line-height: 24px;
}
.tooltip-num{
    font-family: 微软雅黑;
    font-size:12px;
    line-height: 24px;
    text-align: right;
    display:inline-block;
    width:90px;
}

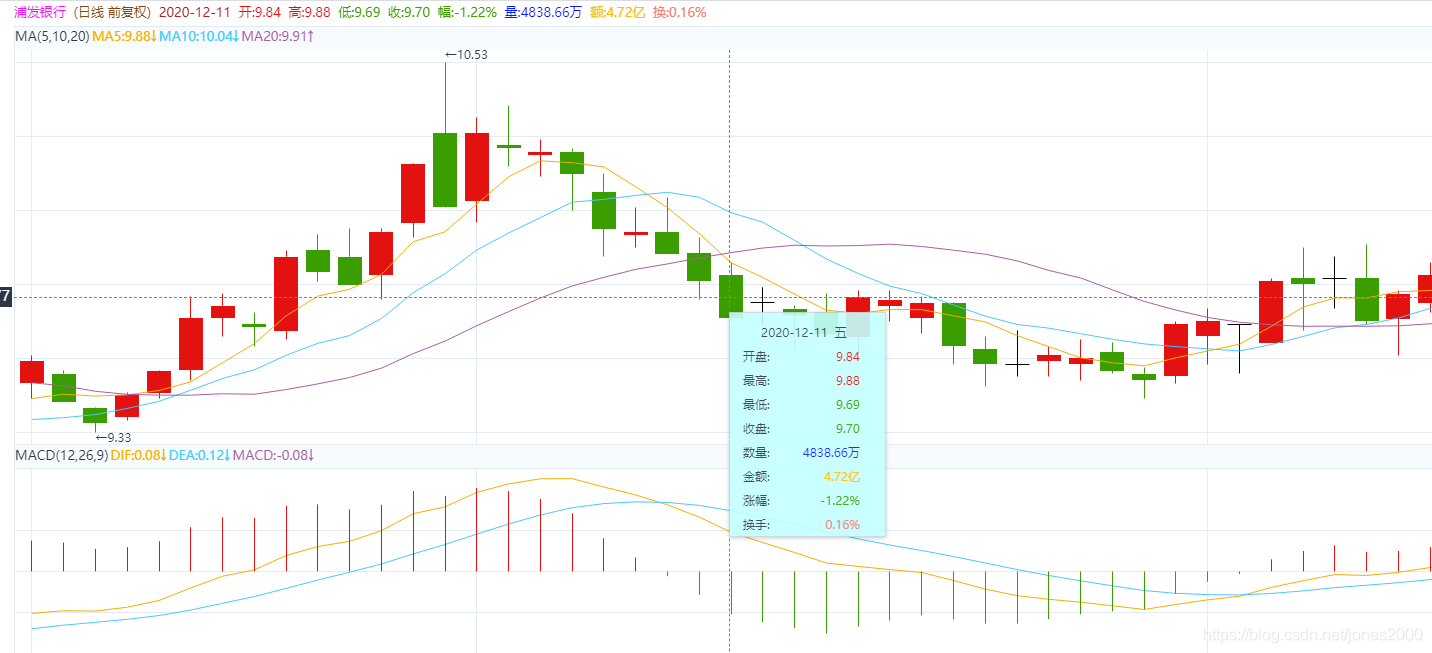

pc端tooltip全局资源配置修改项
注意:版本号1.9134以后的才支持

this.Create=function()  //创建图形
{
    var resource=JSChart.GetResource();
    //pc端tooltip设置
    resource.TooltipBGColor="rgb(187,255,255)"; //背景色
    resource.TooltipAlpha=0.9;	//透明度
    resource.PCTooltip.LineHeight=25;	//单行高度设置

    resource.Title.VolColor='rgb(0,0,255)';	 //成交量
    resource.Title.AmountColor='rgb(255,193,37)';	//成交金额
    resource.Title.TurnoverRateColor='rgb(250,128,114)';	//换手率
    resource.Title.PositionColor='rgb(70,130,180)';	//持仓
	.......................
    this.Chart.SetOption(this.Option);  //设置K线配置
    ...............................
 }

在这里插入图片描述

动态切换配色

步骤

修改全局颜色配置
通过**ReloadResource()**重新加载全局颜色配置
ReloadResource(obj)
obj={ Resource: 预留变量填(null), Draw:是否立即重绘 , Update:是否重新计算并重绘 }

VUE例子


import HQChart from 'hqchart'
import 'hqchart/src/jscommon/umychart.resource/css/tools.css'
import 'hqchart/src/jscommon/umychart.resource/font/iconfont.css'

..........................
var resource=HQChart.Chart.HQChartStyle.GetStyleConfig(HQChart.Chart.STYLE_TYPE_ID.BLACK_ID); //黑色风格
HQChart.Chart.JSChart.SetStyle(resource);  //设置全局颜色配置
this.$refs.kline.style.backgroundColor="rgb(0,0,0);   //修改div背景色
this.Chart.ReloadResource({ Resource:null, Draw:true , Update:true });  //动态更新颜色配置

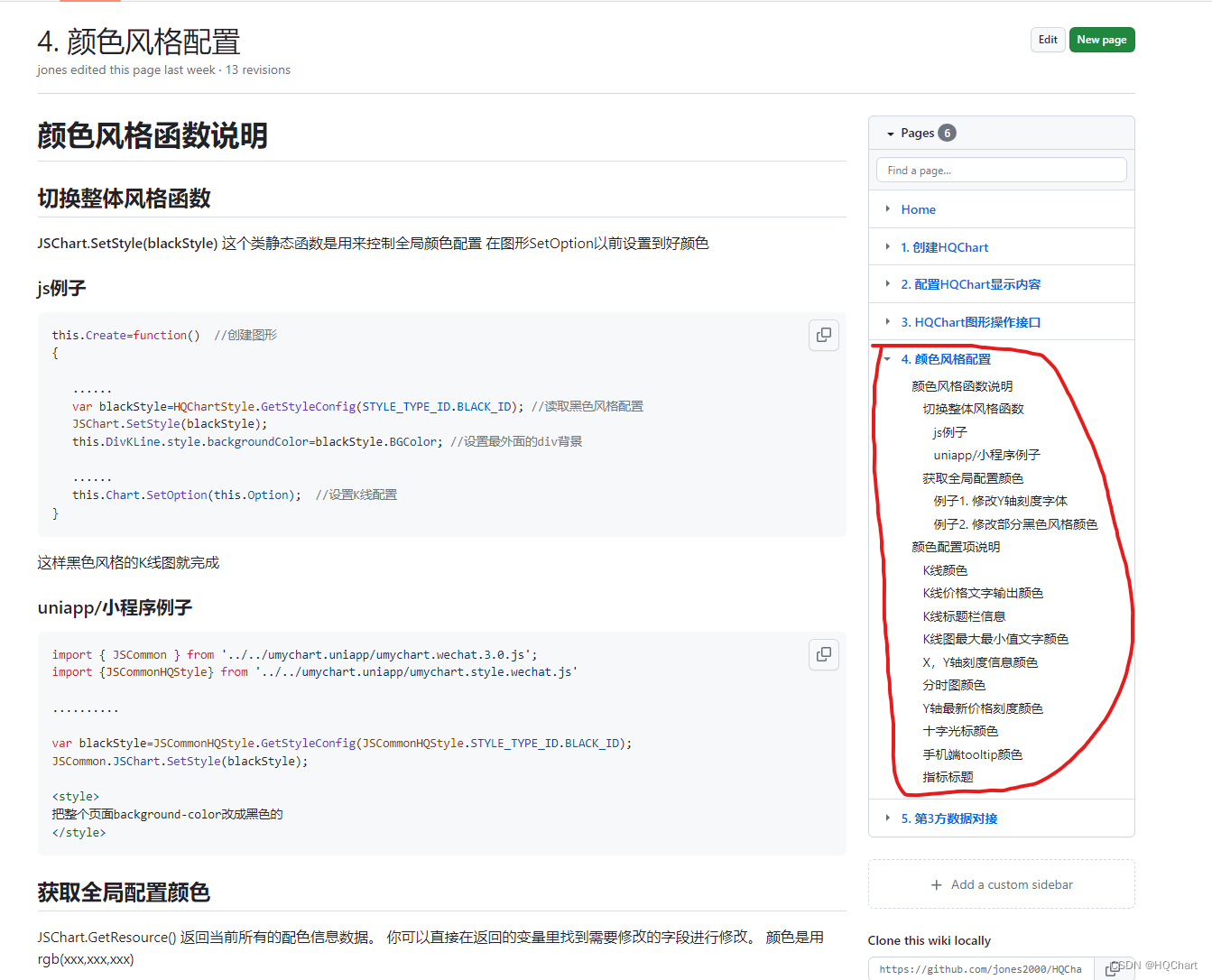

颜色说明

https://github.com/jones2000/HQChart/wiki/4.-%E9%A2%9C%E8%89%B2%E9%A3%8E%E6%A0%BC%E9%85%8D%E7%BD%AE

在这里插入图片描述

HQChart开源地址

https://github.com/jones2000/HQChart

个人爱好(摄影/模型)

在这里插入图片描述
