35KV综自系统中的组屏、主变保护屏是什么—安科瑞 孙斌

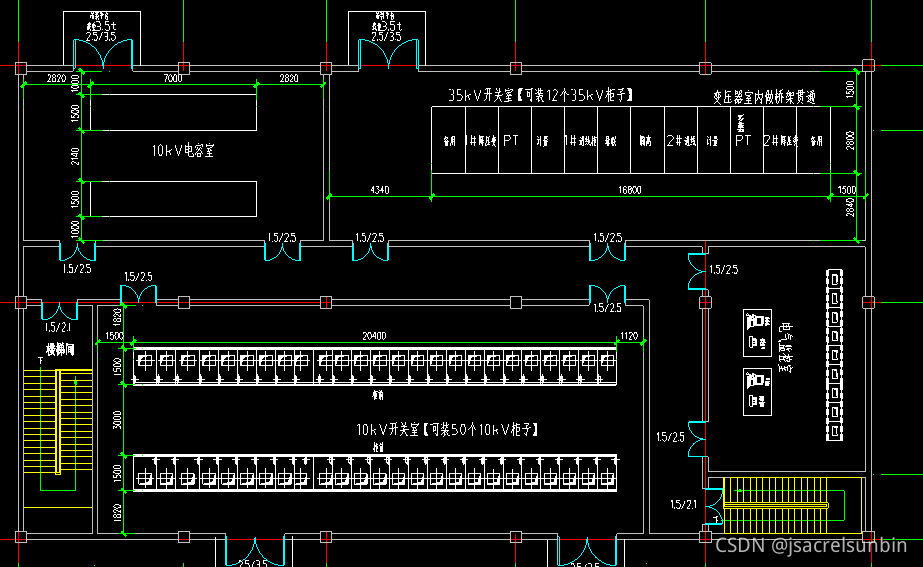

1）什么是组屏？为什么要组屏？这些屏一般在现场布置在哪里？ 答：在10KV的配电项目中，绝大部分微机保护装置及一些相关的电气二次设备都是分布安装在配电柜的面版上，而35KV以上电压等级的项目，基本都是采用组屏安装的方式，就是把微机保护装置和一些二次设备集中安装在一面2260*800*600的柜体上．常见的保护屏有主变保护测控屏、公用测控屏，线路保护测控屏，电度表屏、远动通讯屏、发电机保护测控屏等。 1）方便管理          保护装置组屏安装，集中放在中央控制室内，值班人员可以看到各微机保护装置的运行状况，当出现故障时可以马上操作装置在最短时间内保障切除故障电路，从而更大限度的的保障了一次设备的可靠运行．同时，保护定值设定，保护装置维护也带来方便。 2）可靠性比分布安装要更高 大家都知道，高压配电室的磁场会比较强，电流，电压，频率等一些设备元件的运行也会对面版上的微机保护装置产生干扰，如果环境太恶劣，就会造成保护装置的寿命变短，也会影响保护装置的可靠性，灵敏性．如果保护装置集中组屏，那些所谓的电气设备之间的相互干扰，就大大减轻了，磁场效应也会减弱&#
