这两天在弄多层交换的网络，计划一步一步把各步骤都记录下来。

本篇先记录vlan的划分。

试验设备：一台tp-link TL-SH5428交换机、一台笔记本电脑，两者用网线直连

vlan的划分要分几个步骤：

一、vlan的创建

这一步分配交换机的物理接口，即哪些网口做为一个虚拟局域网

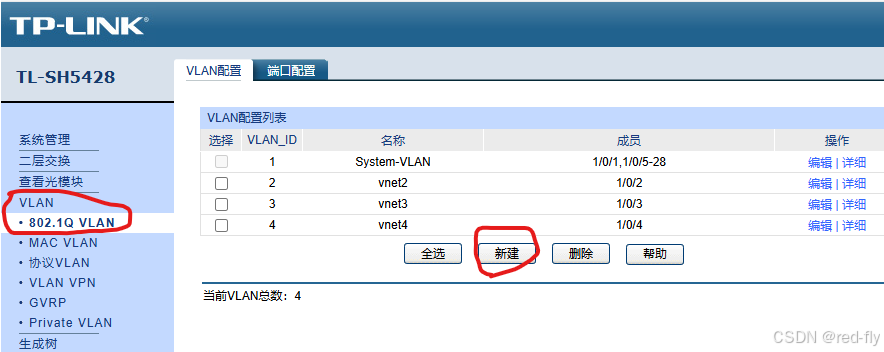

在VLAN的802功能页面，在VLAN配置选项卡中点击“新建”，会自动跳到“端口配置”选项卡，如下所示：

在这里输入ID号，就是给这个虚拟局域网分配的一个编号，然后是名称，我为了方便(主要是为了后续功能的设置试验)，我选择了一个网口，而且和编号对应，这样我的网线插到哪个网口，它就分配对应的IP地址。

以上选择好之后，点“提交
