TP-LINK /TL-ER6120G Vlan 设置

定义：

VLAN（Virtual Local Area Network）的中文名为"虚拟局域网"。

虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。

优点：

与传统的局域网技术相比较，VLAN技术更加灵活，它具有以下优点： 网络设备的移动、添加和修改的管理开销减少；可以控制广播活动；可提高网络的安全性。

在计算机网络中，一个二层网络可以被划分为多个不同的广播域，一个广播域对应了一个特定的用户组，默认情况下这些不同的广播域是相互隔离的。不同的广播域之间想要通信，需要通过一个或多个路由器。这样的一个广播域就称为VLAN。

TL-ER6120G Vlan划分方式：

按端口划分VLAN

许多VLAN厂商都利用交换机的端口来划分VLAN成员。被设定的端口都在同一个广播域中。例如，一个交换机的1，2，3，4，5端口被定义为虚拟网AAA，同一交换机的6，7，8端口组成虚拟网BBB。这样做允许各端口之间的通讯，并允许共享型网络的升级。但是，这种划分模式将虚拟网限制在了一台交换机上。

(来源百度百科：https://baike.baidu.com/item/%E8%99%9A%E6%8B%9F%E5%B1%80%E5%9F%9F%E7%BD%91/419962?fr=aladdin)



设置步骤：

1.登录：

找一台机器用网线连到路由器（端口：3/4/5），打开浏览器输入 192.168.1.1，弹出的登录界面，用户名/密码默认是：admin /admin，如果无法登录，可以按reset 重新设置。

2.添加Vlan端口，

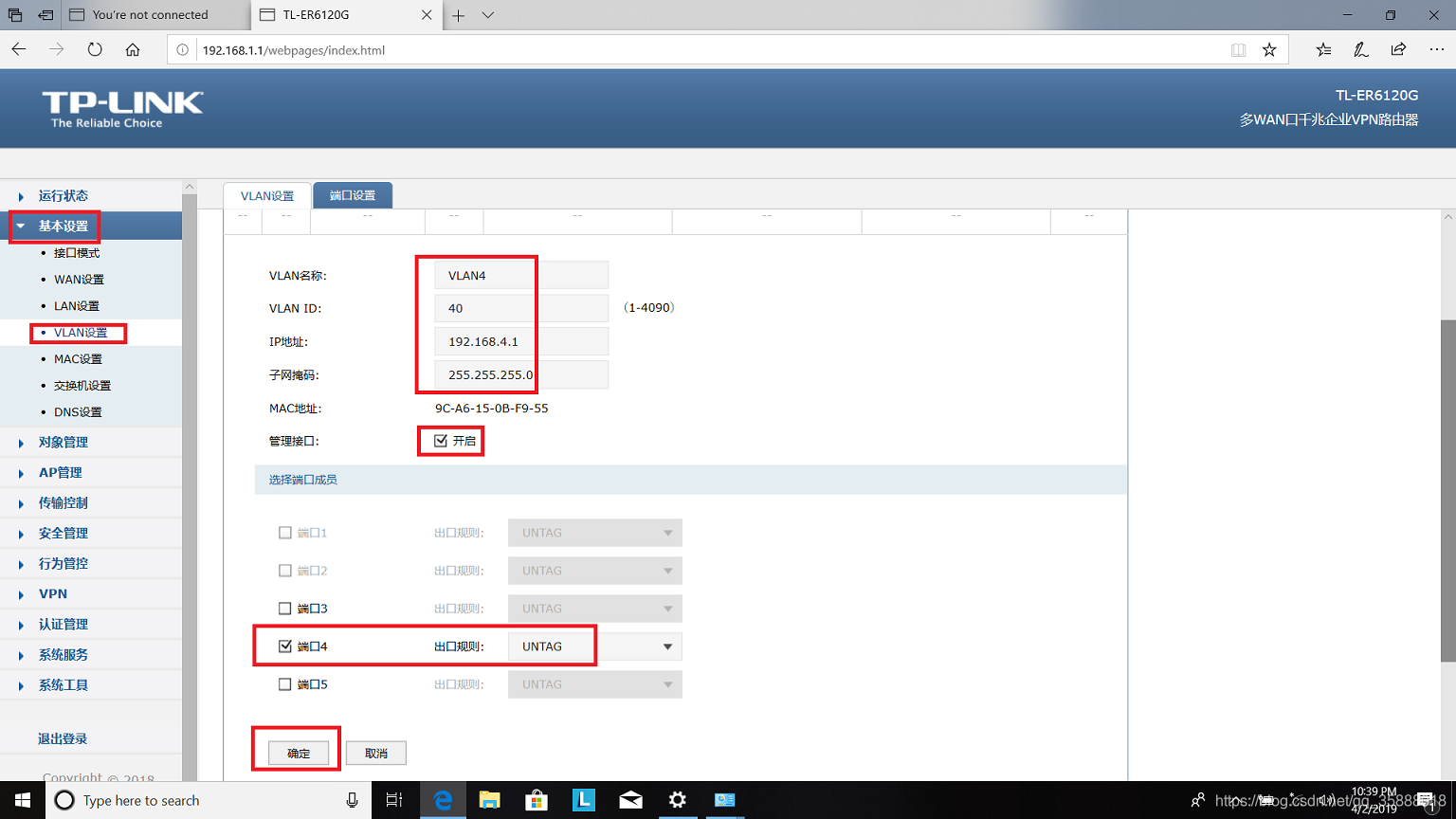

基本设置 ->VLAN设置 ->新增，输入WLAN名称 /VLAN ID /IP地址/子网掩码 ->勾选“开启” ->勾选要设为Vlan的端口 ->点“确定”

2.把刚设置的端口从系统默认设置的vlan组中释放。

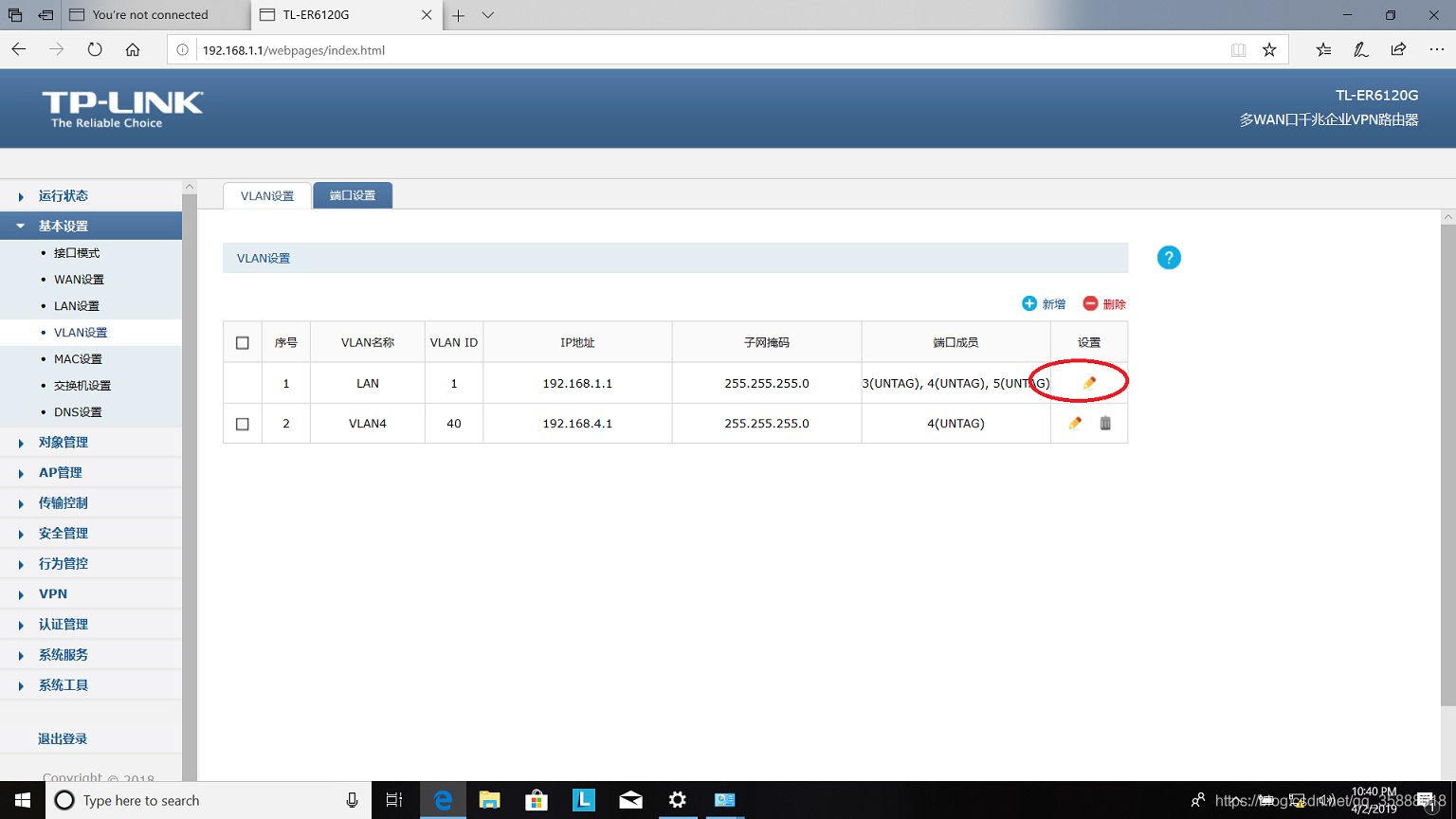

系统默认设置了一个VLAN,包含所有端口

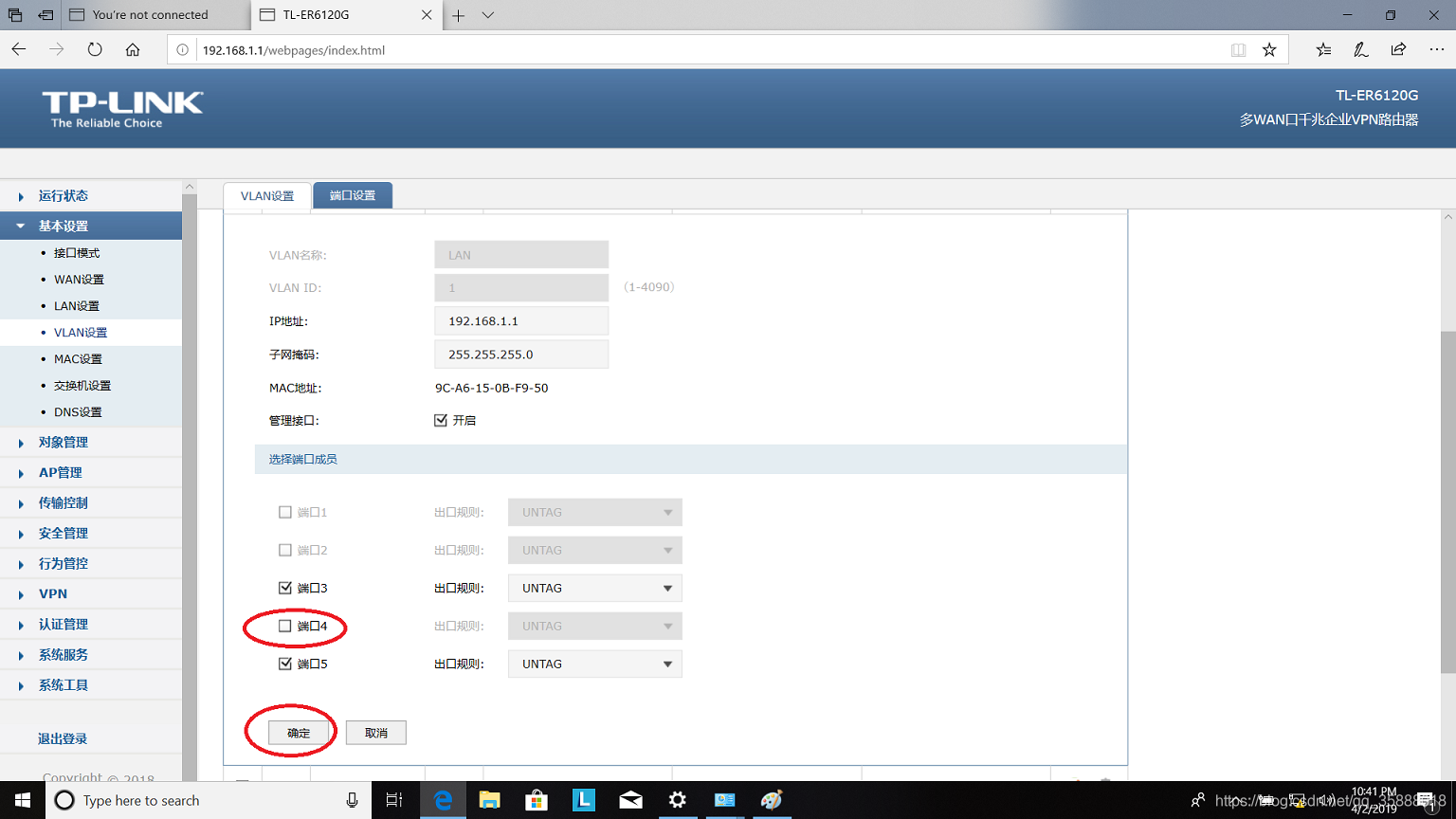

点系统默认VLAN的设置 ->不要勾选要设置的端口 ->点“确定”



3.分配IP地址

基本设置 ->LAN设置 ->DHCP服务 ->新增，服务接口选上面设置的WLAN, 输入开始地址/结束地址，勾选“启用”，点”确认“

注意：

1.开始地址/结束地址 要在同一频段，（192.168.4.1-192.168.4.100）

2.开始地址/结束地址 与其他LAN/VLAN IP 地址不要在同一频段

4.确认VLAN是否设置成功

找一台机器用网线连到设置好VLAN的端口上，

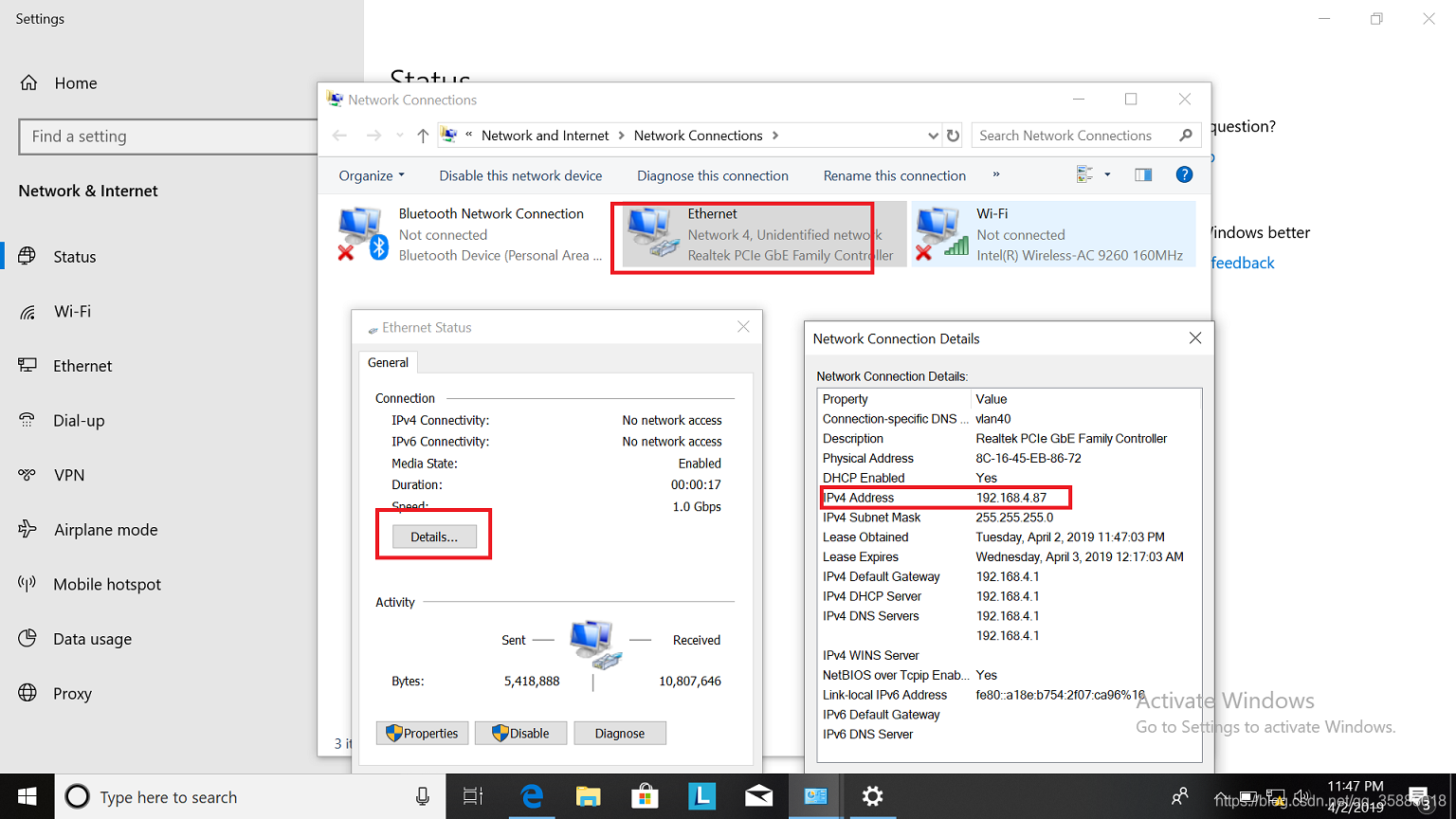

打开”网络与连接“->"以太网" ->详细信息，查看IPV4地址是否与设置的VLAN在同一频段，如果是，VLAN设置成功。
