基于verilog实现IIS音频数据接收

---

前言

IIS（Inter-IC Sound）协议在 1986 年左右提出，其主要用于在音频设备（如数字信号处理器、数模转换器、编解码器等）之间传送数字音频数据。是一种专门用于音频数据传输的串行总线标准，其设计目标是简单高效地在数字音频设备之间传输音频数据。

一、IIS信号介绍

IIS主要是由MCLK、SCLK(BCLK)、LRCK(WS)、DATA(SD)四根信号信号线组成，其中MCLK被称为主时钟用于同步整个芯片内部的音频采样与转换过程，SCLK被称为位时钟，其为数据传输提供比特级的时序基准。每传输一位数据，BCLK 脉冲就会出现一次，其频率决定了数据传输速率；LRCK被称为左右时钟，该信号指示当前传输的是左声道还是右声道数据，当LRCK == 0时表示左时钟数据，在LRCK == 1 时表示右声道音频数据；而DATA是串行数据传输线，其数据是按位传输，通常 MSB（最高有效位）先传。
这里着重介绍一下SCLK和LRCK，LRCK为左右时钟，其采样速率在市面上大多为48K和44.1K，少数为32K或者其它，而SCLK的速率依据需要传递的采样速率和数据位宽决定，其计算公式为SCLK == 2 * LRCK * DATA_WIDTH ，例如LRCK == 48K，IIS_DATA == 32bit，则SCLK == 2 * 48K * 32 == 3.072M.

二、IIS数据格式

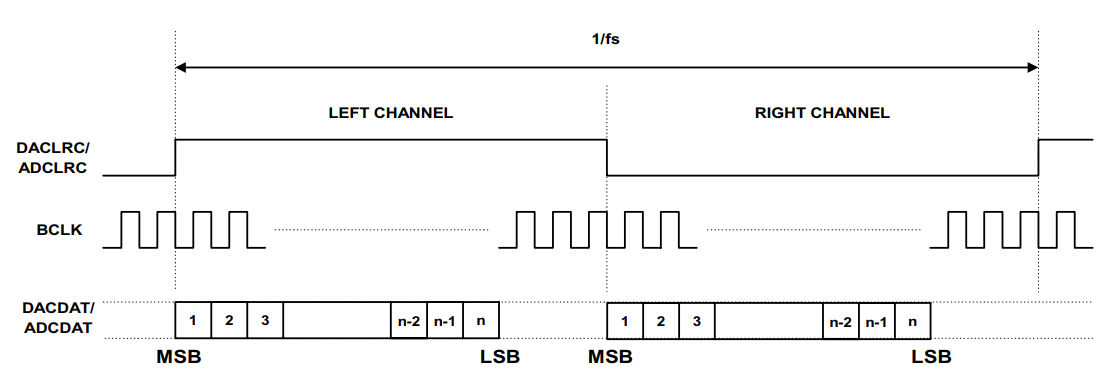

市面上常见的IIS音频格式主要有三种，分别为标准IIS模式(也称Phillip Standard)、左对齐模式和右对齐模式；其中标准IIS音频时序如下:

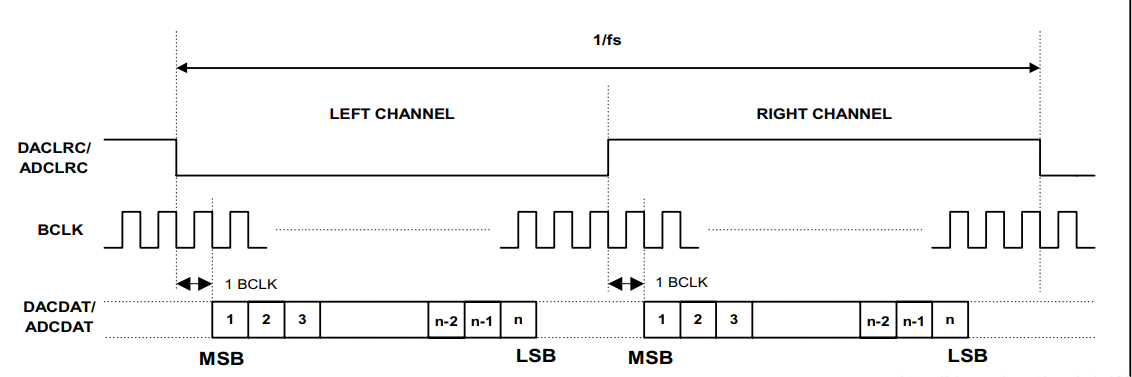

由图可看知，其在数据传输周期中，其数据是在LRCK的第二个周期上升沿有效

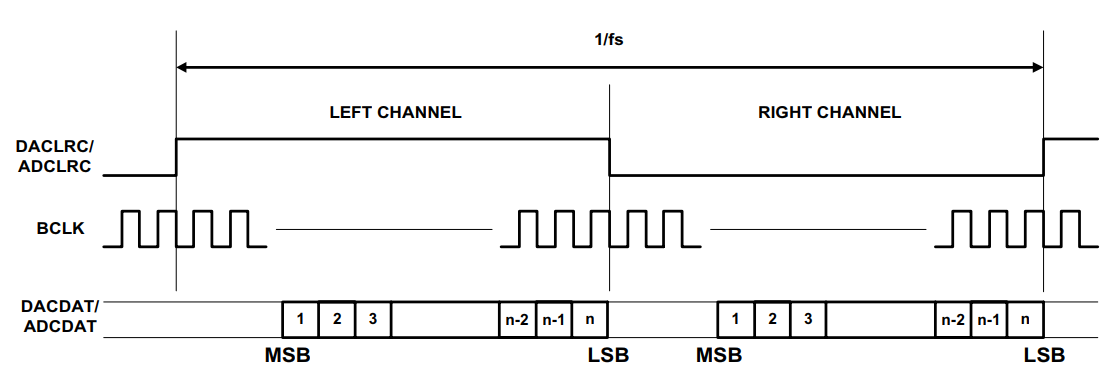

左对齐IIS音频时序如下：

由图可看知，其在数据传输周期中，其数据是在LRCK的第一个周期上升沿有效
右对齐模式如下:

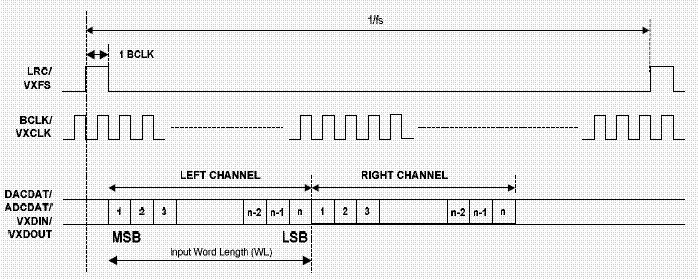

IIS右对齐模式也叫sony模式，也称日本模式，具体传输模式如图。

三、PCM音频

PCM 音频作为数字音频处理中最基本的编码方式，通过对模拟音频信号进行采样和量化，将音频信号转换为数字数据，使得声音可以高保真地存储、处理和传输。虽然 PCM 数据量较大，但其无损和简单高效的特性使其在数字音频领域中占有重要地位。无论是在家庭娱乐、专业录音还是数字通信中，PCM 都扮演着关键角色，其音频格式如下：

四、代码设计

首先我们得明白，在FPGA中去接收ADC的数据需要考虑时钟同步的问题，之前已知时钟同步时靠MCLK进行同步，但是这是几个音频芯片的控制，FPGA的工作时钟将要大于MCLK的时钟，故接收时得先进行时钟同步以避免异步导致的数据回复异常问题，IIS音频是单bit的串行协议，所以对于单bit而言做时钟同步的最好方法是打两拍过渡即可，代码如下:

module iis_sync #
(
   parameter      TAP  =   2  // 延时拍数
)
(
   input                   clk_sys,
   input                   i2s_bclki,
   input                   i2s_lrcki,
   input                   i2s_sdati,

   output   reg            i2s_bclko,
   output   reg            i2s_lrcko,
   output   reg            i2s_sdato
);

//*****************************************************************************
// Signals
//*****************************************************************************
wire                       bclk_pedge;
wire                       i2s_lrcki_w;
wire                       i2s_sdati_w;

//*****************************************************************************
// Processes
//*****************************************************************************
always @( posedge clk_sys )
begin
   i2s_bclko <= bclk_pedge;
end

always @( posedge clk_sys )
begin
   if ( bclk_pedge == 1'b1 )
      i2s_lrcko <
