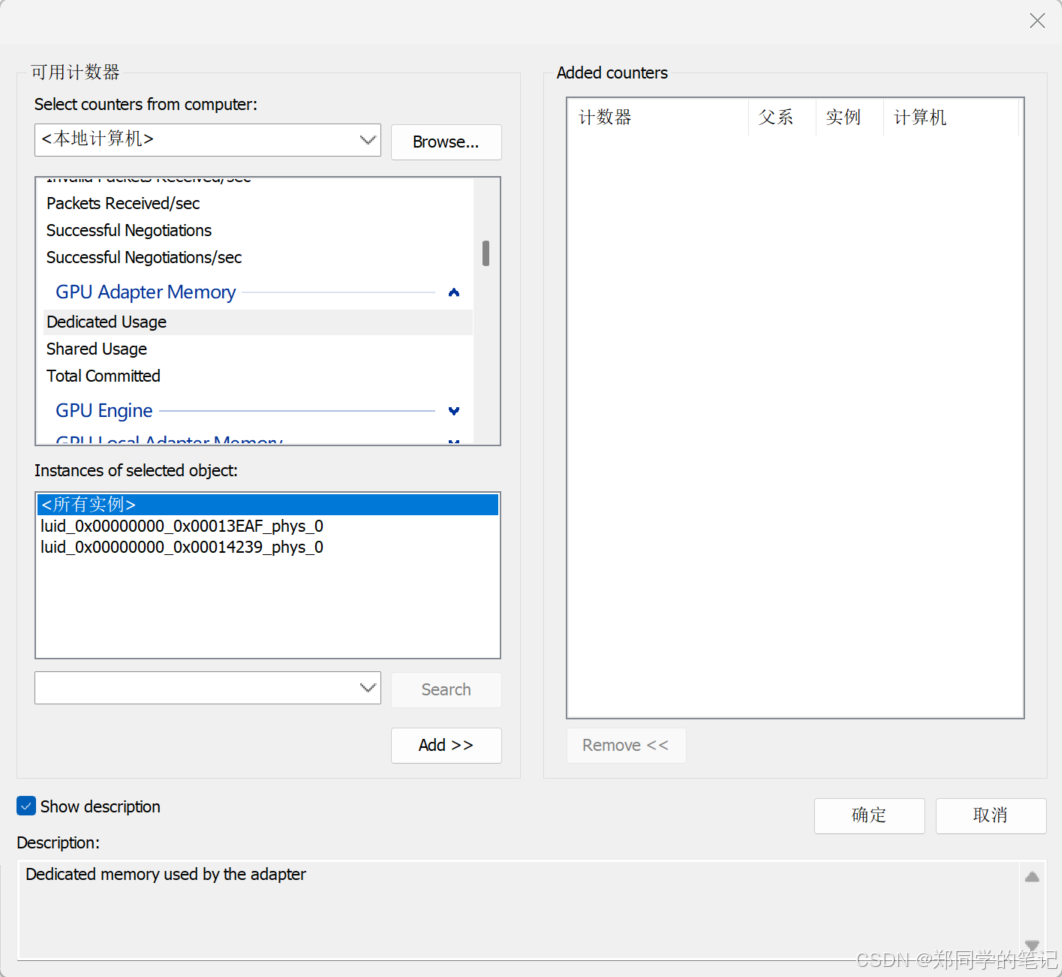

一. GPU Adapter Memory（GPU适配器内存）

• Dedicated Usage（专用使用量）：指GPU专为当前任务或进程分配的内存，这部分内存不会被其他进程占用。

有独立显卡Dedicated Usage才会有值，

• Shared Usage（共享使用量）：指GPU内存中可以被多个进程共享使用的部分，通常用于多任务处理。

集成显卡只有Shared Usage

• Total Committed（总提交量）：指GPU内存中已被分配或承诺给所有进程使用的总量，包括专用和共享内存。

打开任务管理器：
有英伟达显卡则有Dedicated GPU memory 和shared GPU memory。（如下图所示）
没有英伟达显卡，只有shared GPU memory。（如下图所示）

1. 显存分类与定义

(1) Dedicated GPU Memory（专用显存）

• 定义：GPU板载的独立显存（VRAM），物理上直接集成在显卡上，仅能被GPU访问。

例如：NVIDIA显卡的GDDR6显存、AMD显卡的HBM显存。

有独立显卡才会有Dedicated GPU Memory，

• 特性：
  访问速度极快（带宽可达数百GB/s）。
  容量固定（如RTX 4090的24GB）。

• 用途：存储核心计算数据（如深度学习模型的权重、渲染纹理、帧缓冲区）。

• 监控指标：
  已使用专用显存：当前GPU专用显存的实际使用量。
  专用显存占用率：已使用专用显存 / 总专用显存 × 100%。

(2) Shared GPU Memory（共享显存）

• 定义：从系统内存（RAM）中动态划分出一部分供GPU使用的虚拟显存。

例如：Windows默认分配系统内存的50%作为共享显存上限（可在BIOS中调整）。

集成显卡只有Shared GPU Memor

• 特性：
  访问速度较慢（依赖PCIe总线带宽，通常为16-32GB/s）。
  容量动态变化（根据系统内存空闲情况分配）。

• 用途：当专用显存不足时，临时存储非关键数据（如低优先级纹理、中间计算结果）。

• 监控指标：
  已使用共享显存：当前从系统内存中借用的显存量。
  共享显存占用率：已使用共享显存 / 共享显存上限 × 100%。

(3) Total Committed（总提交内存）

• 定义：操作系统为GPU分配的所有内存总量，
• 包括：
  专用显存（Dedicated GPU Memory）
  共享显存（Shared GPU Memory）

其他预留内存（如驱动管理的内存池）。

公式：

Total Committed=Dedicated Used+Shared Used+Reserved

• 监控意义：反映GPU当前总的内存负载（包括物理显存和虚拟显存）。

2. 显存占用率的定义

显存占用率通常指的是 专用显存的利用率（即Dedicated GPU Memory的使用比例），但在某些场景下可能包含共享显存。需根据上下文明确：

(1) 狭义显存占用率（默认定义）

公式：

$$显存占用率=\left(\frac{\text{已使用专用显存}}{\text{总专用显存}}\right)\times 100\%$$

示例：若专用显存总量为8GB，已使用4GB，则占用率为50%。

(2) 广义显存占用率（含共享显存）

公式：
$$显存占用率=\left(\frac{\text{Total Committed}}{\text{总专用显存 + 共享显存上限}}\right)\times 100\%$$

示例：专用显存8GB（已用8GB）+ 共享显存上限8GB（已用2GB），则占用率为 (8+2)/(8+8) × 100% = 62.5%。

3. 各指标对比与典型场景

项目	Value

指标	Dedicated GPU Memory	Shared GPU Memory	Total Committed
物理位置	GPU板载显存	系统内存（RAM）	专用显存 + 共享显存 + 预留内存
速度	极快（数百GB/s）	较慢（依赖PCIe带宽）	混合速度
容量上限	固定（如8GB）	动态（通常≤系统内存的50%）	专用显存 + 共享显存上限
典型高占用场景	深度学习训练、3A游戏渲染	显存溢出时的临时数据缓存	复杂多任务或显存泄漏
优化优先级	首要优化目标	次要优化目标（尽量避免使用）	综合监控指标

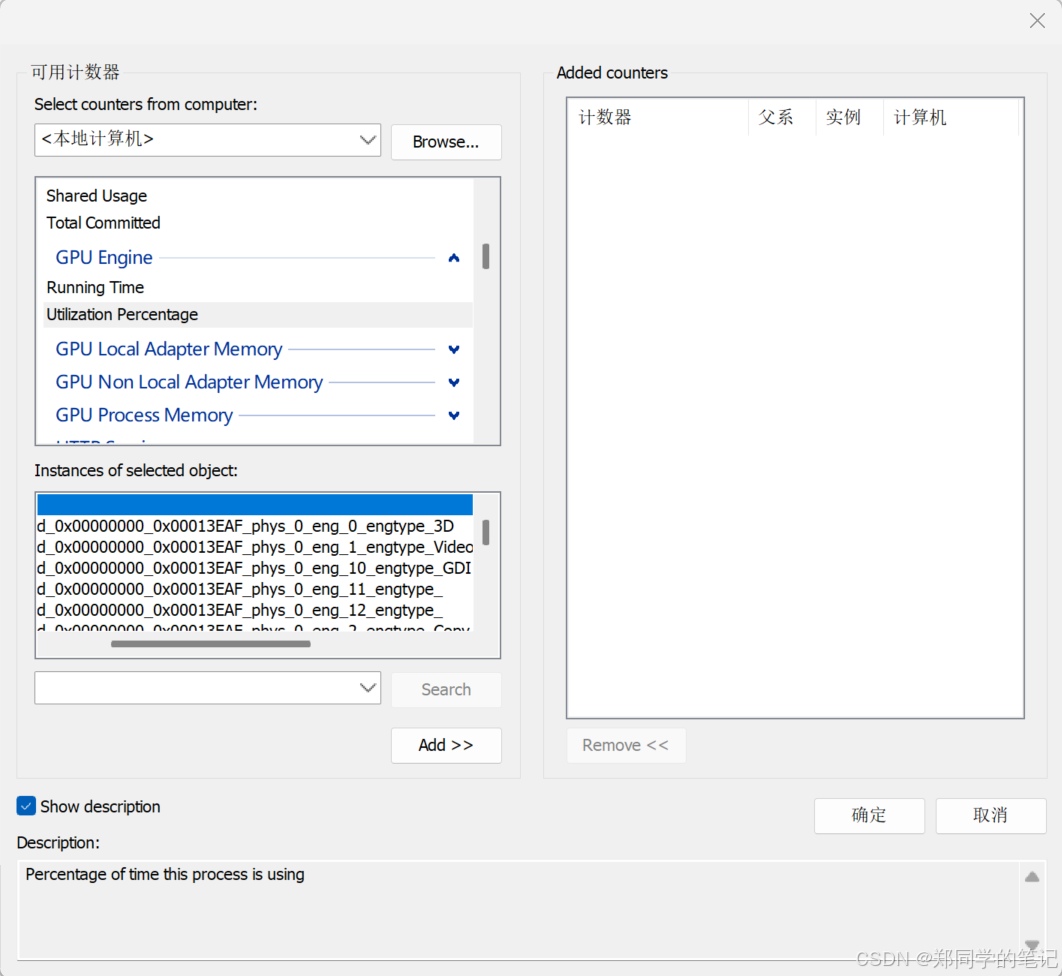

二. GPU Engine（GPU引擎）

• Running Time（运行时间）：指GPU引擎执行任务的总时间，通常以毫秒或秒为单位。

• Utilization Percentage（利用率百分比）：指GPU引擎在当前时间段内的使用率，通常以百分比表示。高利用率表示GPU正在高效工作。

cppUtilization Percentage这个值用于评估 GPU 是否被充分利用。可以理解为 GPU 的使用率，反映了 GPU 执行计算任务的程度。

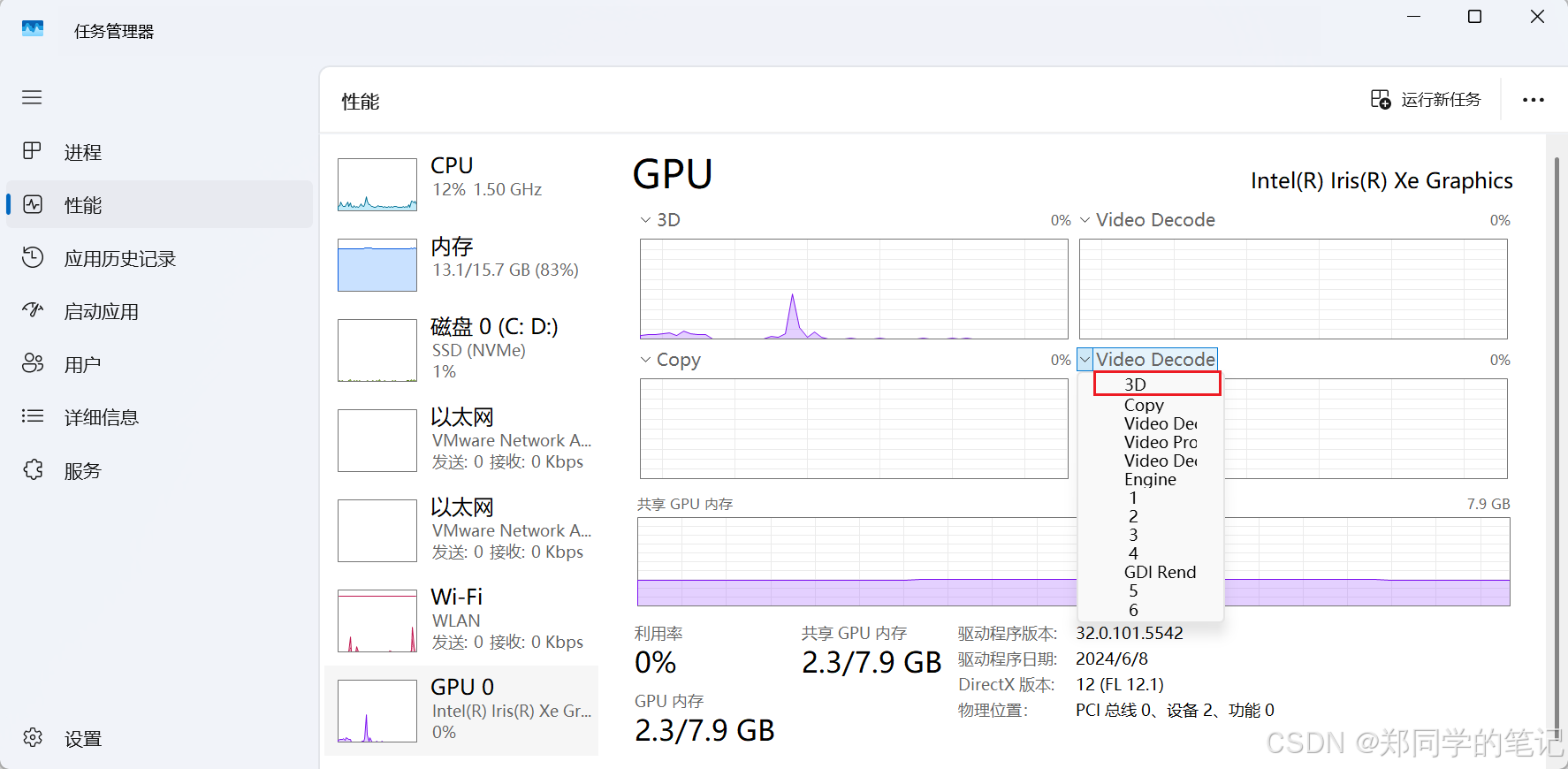

把计数器中的所有的3D的值加起来，就是任务管理器中的3D的值

1、Utilization Percentage

以下是一部分的，Utilization Percentage

GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_0_engtype_3D
GPU 利用率2: 0
GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_10_engtype_GDI Render
GPU 利用率2: 0
GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_11_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_12_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_1_engtype_VideoDecode
GPU 利用率2: 0
GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_2_engtype_Copy
GPU 利用率2: 0
GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_3_engtype_VideoProcessing
GPU 利用率2: 0
GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_4_engtype_VideoDecode
GPU 利用率2: 0
GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_5_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_6_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_7_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_8_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_9_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_0_engtype_3D
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_10_engtype_GDI Render
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_11_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_12_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_1_engtype_VideoDecode
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_2_engtype_Copy
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_3_engtype_VideoProcessing
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_4_engtype_VideoDecode
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_5_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_6_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_7_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_8_engtype_
GPU 利用率2: 0
GPU 引擎2: pid_12388_luid_0x00000000_0x00013EAF_phys_0_eng_9_engtype_
GPU 利用率2: 0

2、如何解析上面的数据

为了准确获取每个GPU模块（如3D渲染、视频解码等）的GPU利用率，你可以通过以下步骤分析和提取GPU的详细信息：

• 检查输出格式：
  你提供的输出中，GPU 引擎 代表不同的GPU模块（如3D渲染、视频解码等）。
  每个模块后面都跟着对应的 GPU 利用率，值为 0 表示没有使用，其他值则表示当前模块的活动程度。
  如何解析这些信息：

• 比如，GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_0_engtype_3D 后面紧跟的 GPU 利用率2: 0 就是指该3D渲染模块的利用率。
  类似地，GPU 引擎2: pid_10588_luid_0x00000000_0x00013EAF_phys_0_eng_1_engtype_VideoDecode 后面跟的 GPU 利用率2: 0 则表示视频解码模块的利用率。

• 具体模块的GPU利用率提取：
  3D渲染: 查找 engtype_3D 的行，后面的 GPU 利用率 即为3D渲染的利用率。
  视频解码: 查找 engtype_VideoDecode 的行，后面的 GPU 利用率 即为视频解码的利用率。
  视频处理: 查找 engtype_VideoProcessing 的行，后面的 GPU 利用率 即为视频处理的利用率。
  复制模块: 查找 engtype_Copy 的行，后面的 GPU 利用率 即为复制任务的利用率。

细粒度的模块信息（如 3D 渲染和视频解码的 GPU 利用率）通常无法直接通过 WMI（或者计数器pdh） 获取。有需要可以自己统计。

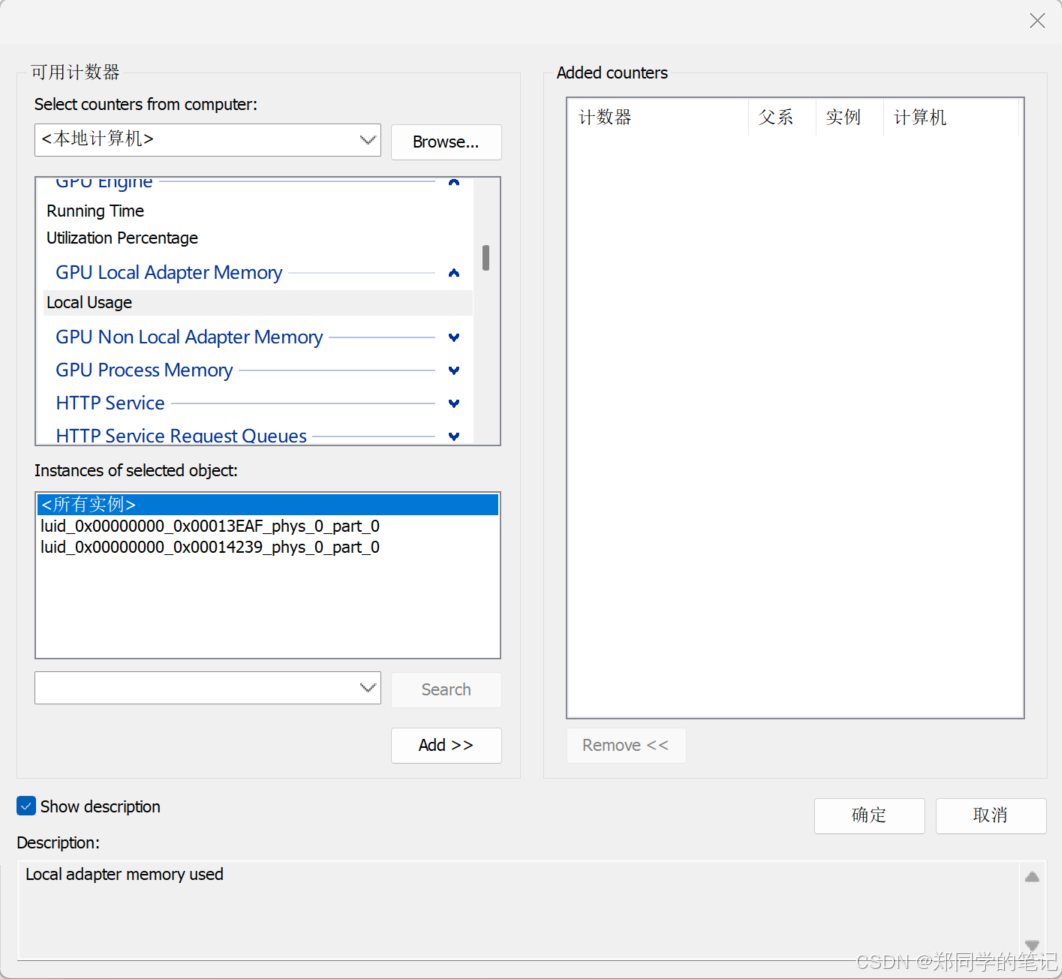

三. GPU Local Adapter Memory（GPU本地适配器内存）

• Local Usage（本地使用量）：指GPU本地内存的使用情况，这部分内存通常用于存储当前正在处理的数据，访问速度较快。

作用：
该指标反映了 GPU 本地显存的使用情况，通常用于存储纹理、帧缓冲区、着色器数据等与图形渲染或计算任务相关的数据。

意义：
如果 Local Usage 接近 GPU 本地显存的总容量，可能会导致性能下降，因为 GPU 可能需要频繁地从系统内存（非本地内存）中交换数据。
对于游戏、3D 渲染或深度学习等显存密集型任务，监控 Local Usage 可以帮助判断是否需要升级显存更大的 GPU。

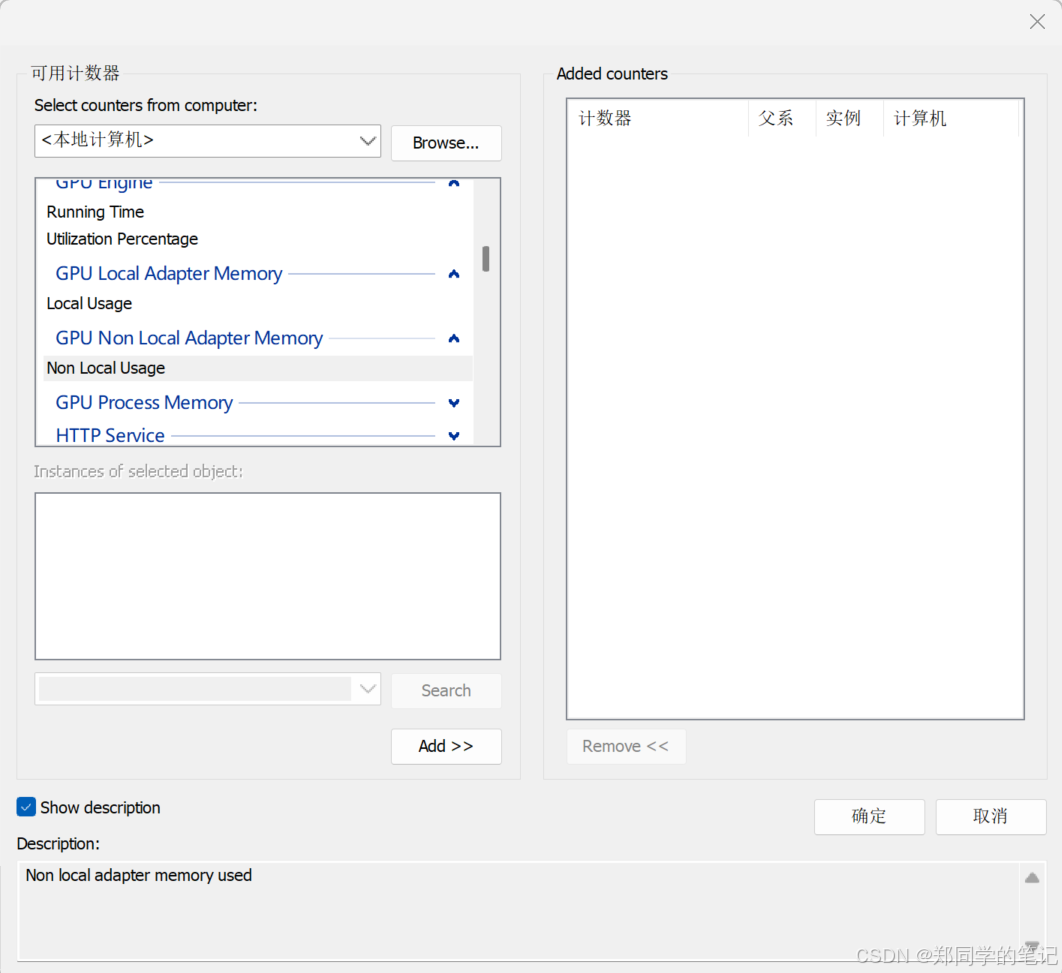

四. GPU Non-Local Adapter Memory（GPU非本地适配器内存）

• Non Local Usage（非本地使用量）：指GPU使用的非本地内存，通常是系统内存或其他设备的内存，访问速度相对较慢。

作用：
该指标反映了 GPU 在本地显存不足时，依赖系统内存的程度。

意义：
如果 Non-Local Usage 较高，说明 GPU 本地显存可能不足，导致性能瓶颈，因为系统内存的带宽和延迟远不如 GPU 本地显存。
对于需要大量显存的任务（如高分辨率游戏或大规模深度学习模型），高 Non-Local Usage 可能意味着需要优化显存使用或升级 GPU。

五. GPU Process Memory（GPU进程内存）

• Dedicated Usage（专用使用量）：指当前进程独占的GPU内存量。

• Local Usage（本地使用量）：指当前进程使用的GPU本地内存量。

• Non Local Usage（非本地使用量）：指当前进程使用的GPU非本地内存量。

• Shared Usage（共享使用量）：指当前进程与其他进程共享的GPU内存量。

• Total Committed（总提交量）：指当前进程在GPU内存中已分配的总量，包括专用、本地、非本地和共享内存。
