利用STM32F030软件SPI和硬件SPI控制74HC595

仅仅作为一个调试记录，供硬件设计使用。

环境

硬件：NUCLEO-F030R8。某宝购买的74HC595模组，包括8路继电器。
开发环境：Win10+IAR EWARM 8.22.1

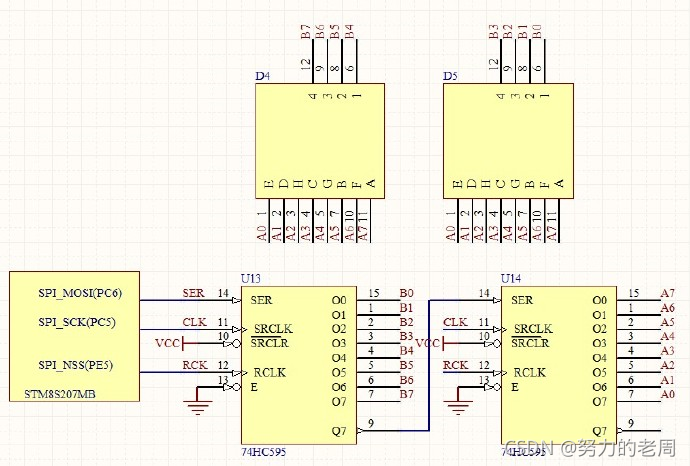

原理图

只是一个示意性的原理图，我自己不想画了，虽然图片的IO脚和主芯片不同。

我用的芯片型号为STM32F030R8。对应的实际IO接线如下：

              595侧                                 芯片侧
11  SCK   数据输入时钟线           SHCP     Clock    SPI2_SCK         PB13
12  RCK   输出存储锁存时钟线       STCP     Latch    SPI2_NSS         PB12
13  OE    输出使能     接地        OE                GND
14   SI   数据线                  DS1      DATA     SPI2_MOSI        PB15

STM32CubmeMX 配置

时钟配置

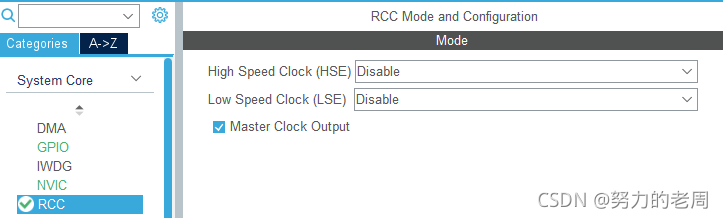

由于板子没有焊接晶振。配置方法如下：

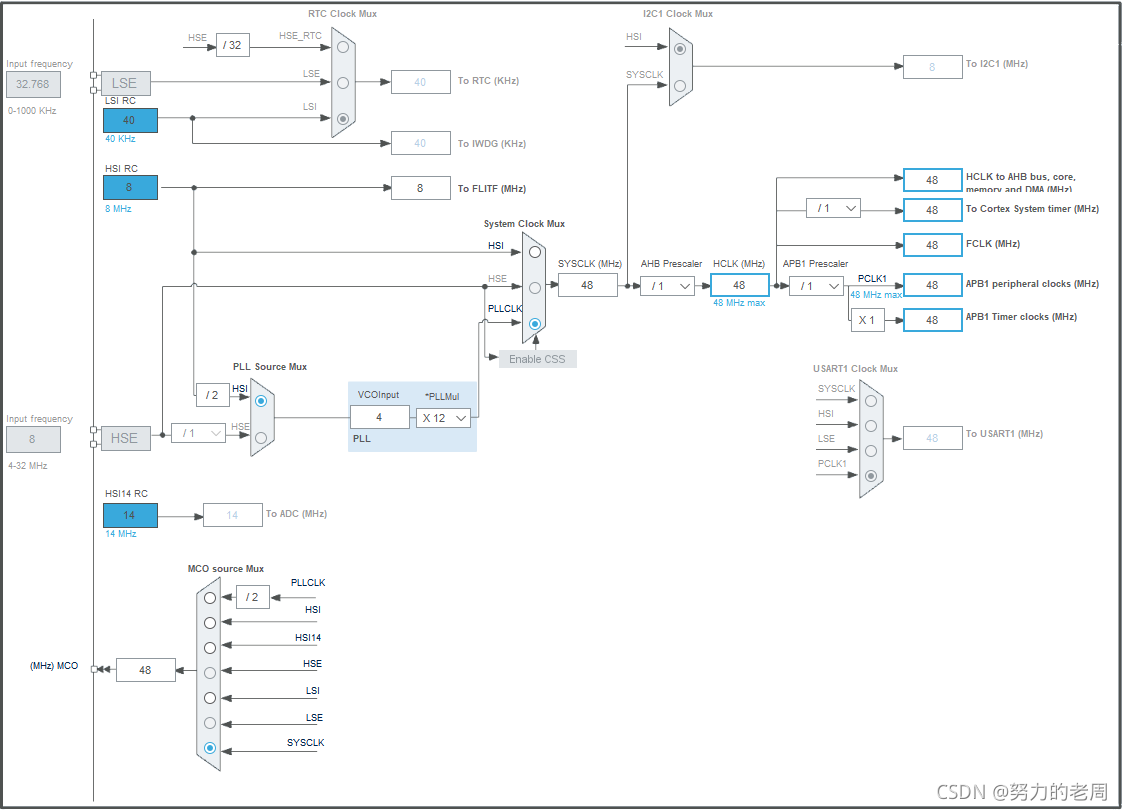

配置 RCC 只是为了调试测试主频是否正确。时钟配置如下图：

硬件SPI配置

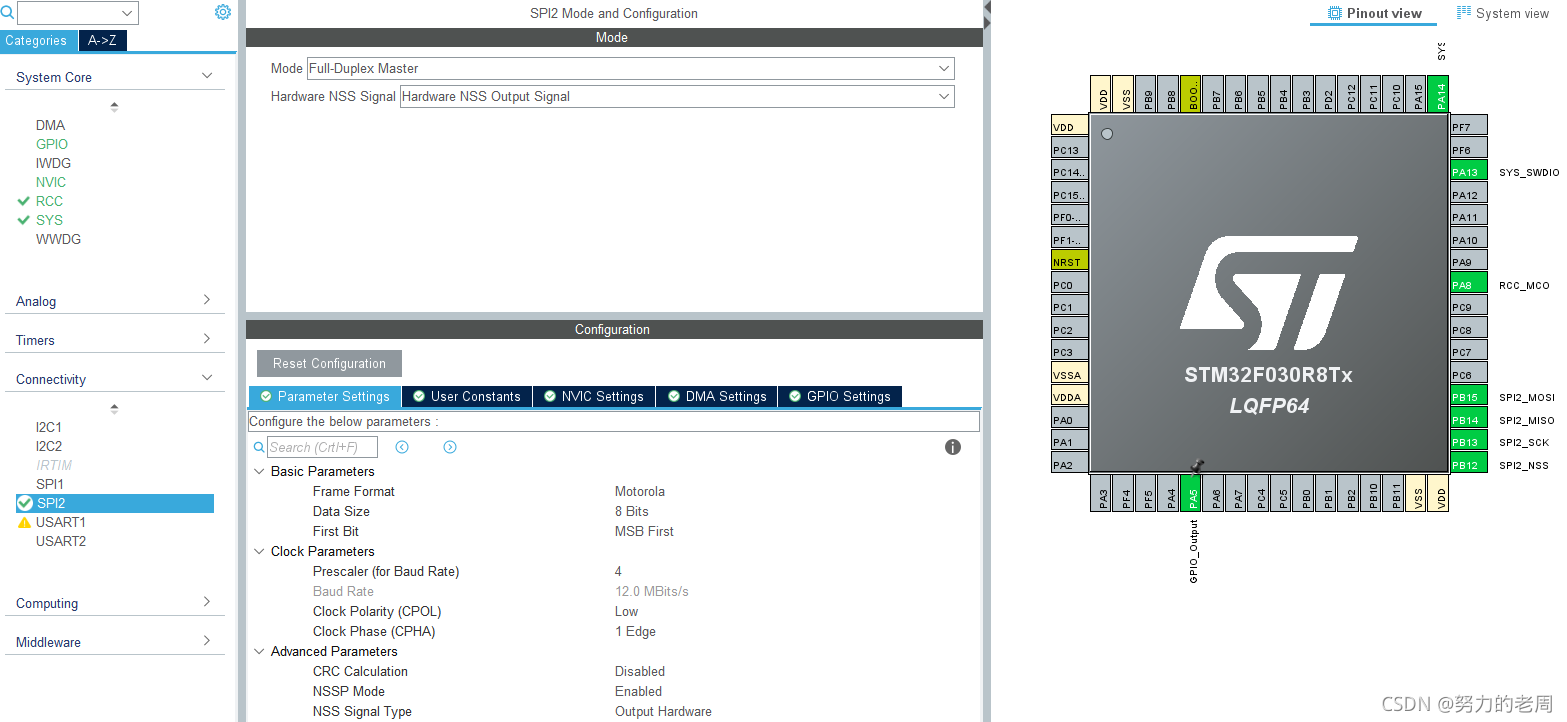

STM32F030有两路硬件SPI，都可以使用。这里我配置了SPI2。详细配置如下图：

注意：由于 595 只收不发，MISO 引脚是没有使用的。SPI 的模式可以配置为 Transmit Only Master，这样可以节约一个 IO。

代码

使用硬件 SPI 控制 74HC595 非常简单，上述配置完成后，只需要点击生成代码即可。然后在 main() 函数中添加 SPI 发送指令即可。如下：

  /* USER CODE BEGIN 1 */
  uint8_t cmd=0xAA;

  /* USER CODE END 1 */
  ...
  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  HAL_SPI_Transmit(&hspi2, &cmd, 1, 1000);

也就是向 74HC595 发送数据 0xAA，595 后级接继电器，就可以看到对应继电器的动作。

小结

个人以为，有硬件 SPI 支持，可以充分发挥硬件的强大作用。

软件SPI配置

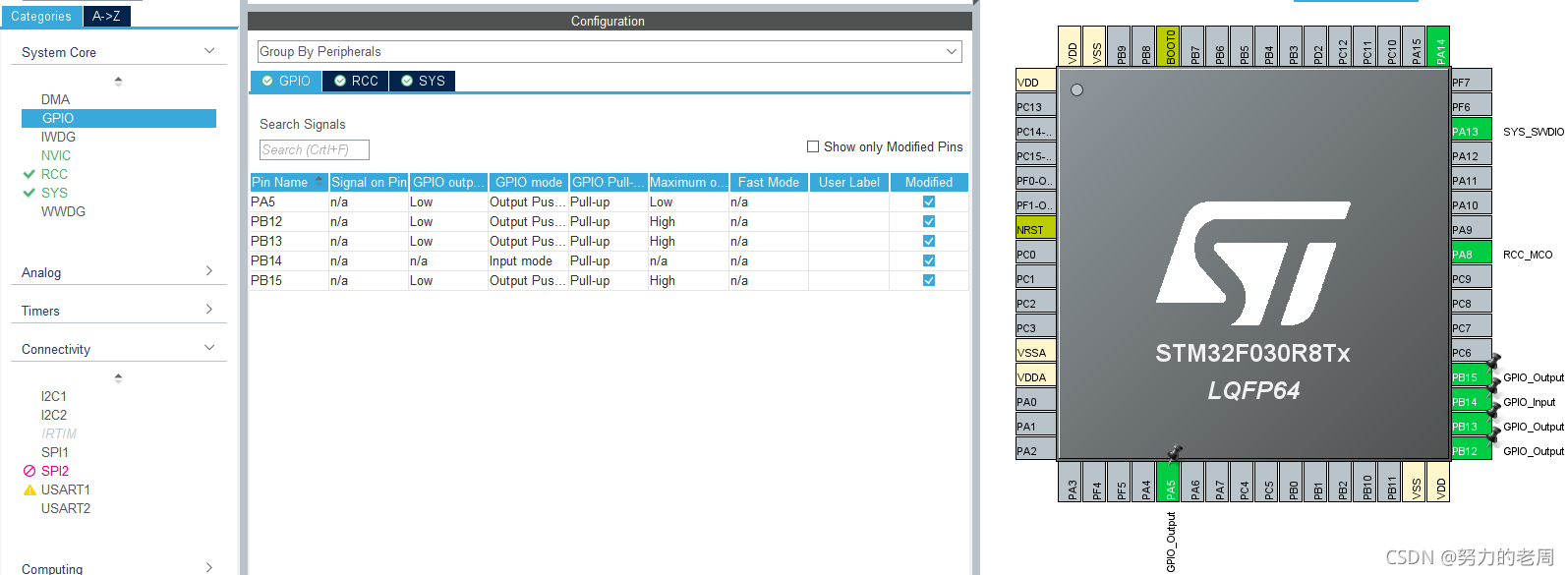

软件 SPI 配置如下图：

代码

我们需要自己实现 595 发送代码。对应的代码如下：

/*
软件SPI调试正常
SHCP -> PB13
STCP -> PB12
DS1  -> PB15
//Configure GPIO pins : PB12 PB13 PB14 PB15
GPIO_InitStruct.Pin = GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_PULLUP;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
*/
void HC595SendData(uint8_t SendVal)
{
  uint8_t i;
  for (i=0; i<8; i++) {
    /*--step1、串行输入引脚，所谓串行就是使数据在一根信号线上按顺序一位一位地传输*/
    if (((SendVal << i) & 0x01) != 0 )
      HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15, GPIO_PIN_SET);
    else
      HAL_GPIO_WritePin(GPIOB, GPIO_PIN_15, GPIO_PIN_RESET);

    /*--step2、SHCP发生一次上升沿的时候，74HC595才会从DS引脚上取得当前的数据*/
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_13, GPIO_PIN_RESET);
    HAL_Delay(100);
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_13, GPIO_PIN_SET);
  }

  /*--step3、当移位寄存器的8位数据全部传输完毕后，制造一次锁存器时钟引脚的上升沿（先拉低电平再拉高电平）*/
  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, GPIO_PIN_RESET);
  HAL_Delay(100);
  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_12, GPIO_PIN_SET);
}

注意，代码是将 PB14 配置为输出的。这个没什么影响，因为没有使用到 PB14。正确应该将 PB14 配置为输入。我懒得重新生成代码了。

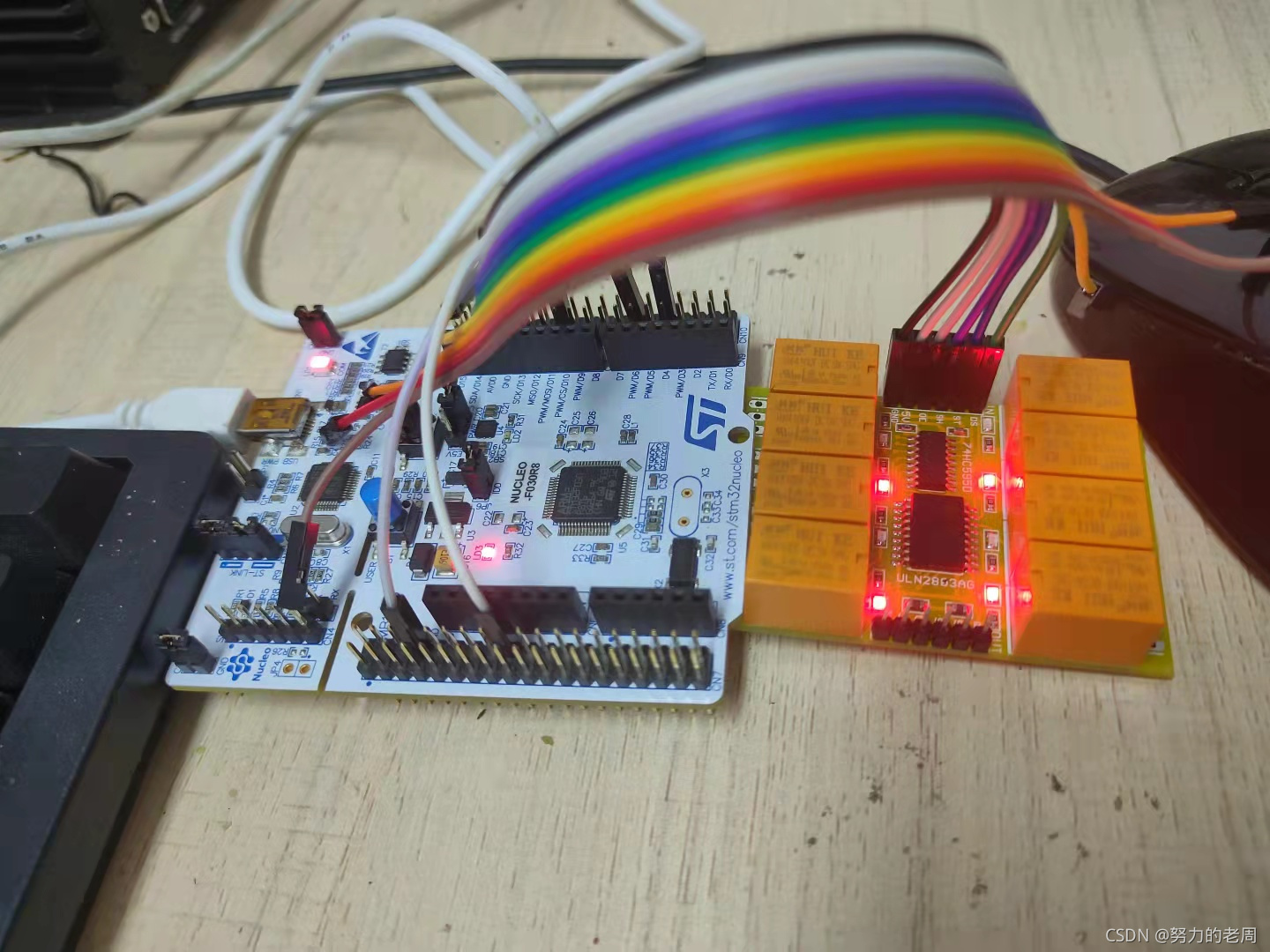

系统完整照片

用的是杜邦线连接，有点丑。测试系统将就用一下。

如上图所示，继电器对应的灯已经点亮。
