电路仿真——跟随器&缓冲器

电路仿真——跟随器&缓冲器

背景说明

跟随器/缓冲器提供高输入阻抗和低输出阻抗来缓冲信号，可用于低阻抗负载、ADC和基准电压等场景。

设计目标

输入	输出	频率	电源
-10V~+10V	-10V~+10V	100kHz	±15

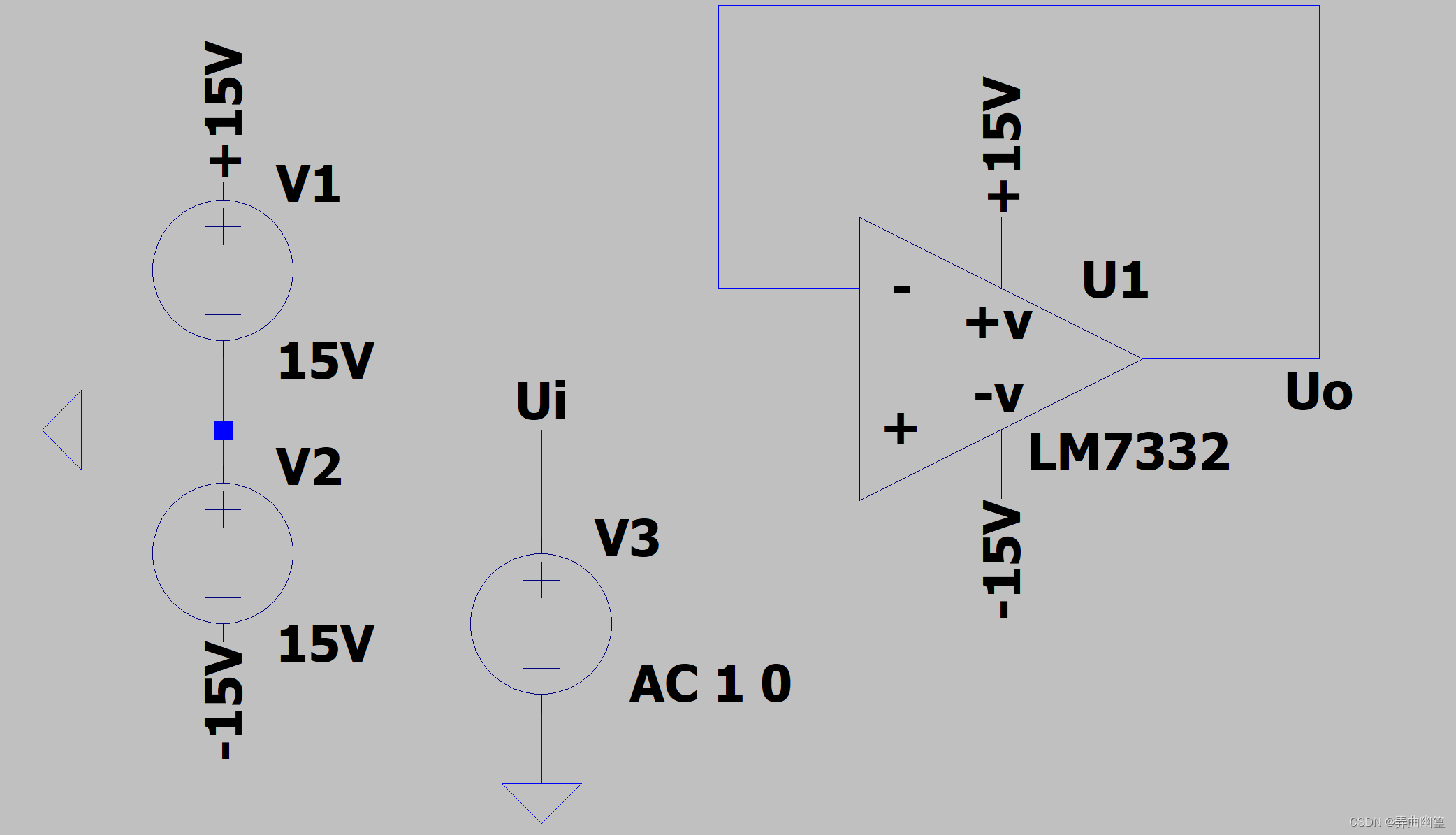

电路原理图

电路说明

电路原理

由“虚短”“虚短”原理，不难得到，该电路输入与输出关系为
$$U_o=U_i$$

设计说明

选用LM7332能否满足设计要求，需要进行验证。首先需要判断所选放大器在所给电源电压下能否满足期望的输出电压。

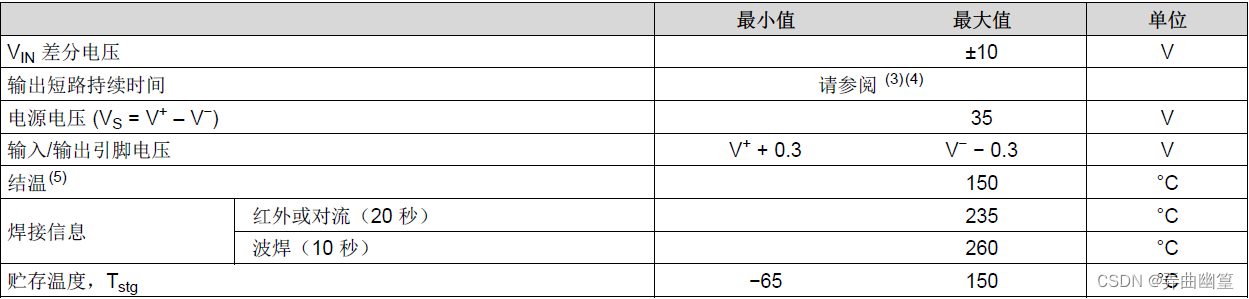

芯片手册可知，输入输出引脚的电压在$V_{+}+0.3\le V\le V_{-}-0.3$之间，故输入和输出能力满足要求。

其次，要验证芯片的带宽是否满足要求，通过手册可知，在±15V供电条件下，LM7332的单位增益频率（UGBW）为9MHz。所以有$f_{signal}=100\mathrm{kHz}<f_u=9\mathrm{MHz}$。故满足设计要求。

最后，要检查运放的压摆率是否满足不失真要求。信号转换不失真的最小压摆率计算公式为：
$$\mathrm{SR}\ge 2\pi \ast f\ast A$$式中，$f$为信号最大频率，$A$为信号最大幅值。通过计算可知设计所需的最小压摆率$\mathrm{SR}=6.28\mathrm{V}/\mu \mathrm{s}$，而LM7332的压摆率$\mathrm{SR}=15.2\mathrm{V}/\mu \mathrm{s}$。所以满足设计要求。

仿真结果

直流分析

交流分析

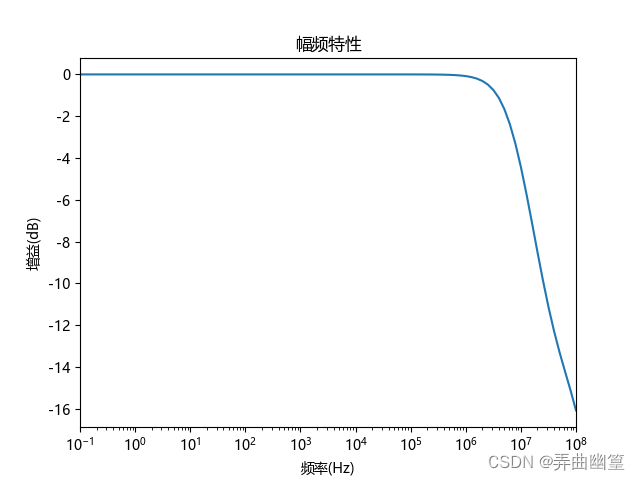

从下图中不难看出，频率在7M左右时，增益降低至-3dB，说明该电路的截止频率为7M左右。
