一、背景及意义介绍

背景

随着计算机视觉和图像处理技术的不断发展，图像处理在众多领域都有着至关重要的应用。

在制造业中，需要对产品表面进行检测，通过图像处理技术可以快速准确地识别出产品表面的缺陷，从而提高产品质量。例如在汽车制造过程中，对车身零部件表面的划痕、凹坑等缺陷进行检测。

安防领域也广泛应用图像处理技术，如监控摄像头获取的图像需要进行分析处理，以识别出人员、车辆等目标，实现智能安防监控。

自动化控制方面，机器人视觉系统依靠图像处理来感知周围环境，从而实现精确的操作和导航。例如在工业生产线上，机器人通过图像处理技术识别零部件的位置和姿态，进行准确的抓取和装配操作。

医学影像处理领域，通过对X光、CT、MRI等影像进行处理，可以辅助医生更准确地诊断疾病，例如对肿瘤的检测和定位。

地球物理学中，对卫星遥感图像进行处理，可以分析地球表面的地形、地貌、植被覆盖等信息。

气象学方面，对气象卫星云图进行处理，有助于气象学家分析天气系统的发展和变化。

生物学领域，对生物细胞图像进行处理，可以研究细胞的结构和功能等。

意义

提高生产效率和质量

- 在工业生产中，通过图像处理软件对产品进行检测和分析，可以快速筛选出不合格产品，减少人工检测的误差和时间成本，从而提高生产效率和产品质量。

增强安全保障

- 在安防领域，智能图像处理技术可以实时监测和识别异常情况，如入侵检测、火灾预警等，提高安全防范能力，保障人员和财产安全。

推动科学研究进展

- 在医学、地球物理学、生物学等科学研究领域，图像处理技术为研究人员提供了更准确、更直观的研究手段。例如在医学研究中，通过对大量病理图像的处理和分析，可以发现疾病的新特征和规律，推动医学研究的发展。

改善生活质量

- 在日常生活中，图像处理技术应用于图像编辑软件、视频监控系统等，为人们提供了更好的视觉体验和生活便利。例如，人们可以使用图像编辑软件轻松地对照片进行美化和修饰。

二、概述

该文档介绍了一种基于 OpenCV 的图像处理软件，用 Python 编写，含图像处理和图形界面模块，通过多种算法实现形态学运算、去噪、特征提取等功能，有友好界面及实用效果，可用于多领域。原文地址：

本文链接

一、背景及意义介绍

背景

随着计算机视觉和图像处理技术的不断发展，图像处理在众多领域都有着至关重要的应用。

安防领域也广泛应用图像处理技术，如监控摄像头获取的图像需要进行分析处理，以识别出人员、车辆等目标，实现智能安防监控。

医学影像处理领域，通过对X光、CT、MRI等影像进行处理，可以辅助医生更准确地诊断疾病，例如对肿瘤的检测和定位。

地球物理学中，对卫星遥感图像进行处理，可以分析地球表面的地形、地貌、植被覆盖等信息。

气象学方面，对气象卫星云图进行处理，有助于气象学家分析天气系统的发展和变化。

生物学领域，对生物细胞图像进行处理，可以研究细胞的结构和功能等。

意义

提高生产效率和质量

- 在工业生产中，通过图像处理软件对产品进行检测和分析，可以快速筛选出不合格产品，减少人工检测的误差和时间成本，从而提高生产效率和产品质量。

增强安全保障

- 在安防领域，智能图像处理技术可以实时监测和识别异常情况，如入侵检测、火灾预警等，提高安全防范能力，保障人员和财产安全。

推动科学研究进展

- 在医学、地球物理学、生物学等科学研究领域，图像处理技术为研究人员提供了更准确、更直观的研究手段。例如在医学研究中，通过对大量病理图像的处理和分析，可以发现疾病的新特征和规律，推动医学研究的发展。

改善生活质量

- 在日常生活中，图像处理技术应用于图像编辑软件、视频监控系统等，为人们提供了更好的视觉体验和生活便利。例如，人们可以使用图像编辑软件轻松地对照片进行美化和修饰。

二、概述

该文档介绍了一种基于 OpenCV 的图像处理软件，用 Python 编写，含图像处理和图形界面模块，通过多种算法实现形态学运算、去噪、特征提取等功能，有友好界面及实用效果，可用于多领域。

三、论文思路

解决问题

设计方案

- 采用模块化设计，将软件分为图像处理模块和图形界面模块。
- 图像处理模块利用OpenCV库实现各种图像处理算法。
- 图形界面模块采用Qt框架构建用户友好的图形界面。

实现过程

- 图像处理模块通过读取图像、处理图像、显示图像的步骤实现功能，其中读取图像可能使用OpenCV中的imread函数，处理图像依据用户选择的算法，显示图像使用imshow函数。
- 图形界面模块通过设计界面（使用Qt Designer）、连接信号和槽（使用Qt信号和槽机制）、实现功能（根据用户操作实现各种图像处理功能）的步骤完成构建。

四、复现过程

（一）图像处理模块

图像形态学运算

- 腐蚀和膨胀

- - 膨胀操作：将图像与核进行卷积，计算图像区域范围内各像素亮度最大值，并赋值给相应像素。
  - 腐蚀操作：计算核区域最小像素值的最小值，将核像素与图像卷积，计算被核覆盖像素区域的最小像素值，并重新放置像素。

- 开运算与闭运算

- - 开运算：cv2.morphologyEx(sre,cv2.MORPH_OPEN,kermel)cv2.morphologyEx(sre,cv2.MORPH_OPEN,kermel)，用于消除高于邻近点的孤立点，不需要临时图像。
  - 闭运算：cv2.morphologyEx(sre,cv2.MORPH_CLOSE,kernel)cv2.morphologyEx(sre,cv2.MORPH_CLOSE,kernel)，用于消除低于邻近点的孤立点，不需要临时图像。
  - 形态梯度：cv2.morphologyEx(src,cv2.MORPHGRADIENT,kerel)cv2.morphologyEx(src,cv2.MORPHGRADIENT,kerel)，能描述图像亮度变化剧烈程度，总是需要临时图像，公式为：gradient(srrc)=dilate(src)−erode(src)gradient(srrc)=dilate(src)−erode(src)

图像去噪

- 中值滤波：利用滑动窗口在图像上扫描，对窗口内像素排序，取中位数作为该像素的值，可去除椒盐噪声等离群点，但对细节和边缘处理效果不佳。
- 均值滤波：通过滑动窗口对图像窗口内像素值进行加权平均滤波，将平均值作为窗口像素的值。
- 高斯滤波：通过滑动窗口对窗口内像素进行加权和平均运算。

图像特征提取

- 边缘检测：使用Canny算法，通过高斯滤波提取图像边界信息，根据梯度值确定边缘位置。
- 霍夫圆检测：以每个像素点为圆心生成不同半径的圆，统计圆与实际图像的差距，确定圆的位置和半径。
- 轮廓提取：通过边缘检测和连通性分析，将边缘分成连通块得到物体轮廓，常用算法包括连通性分析、分水岭算法、基于边缘的分割算法等。
  部分代码

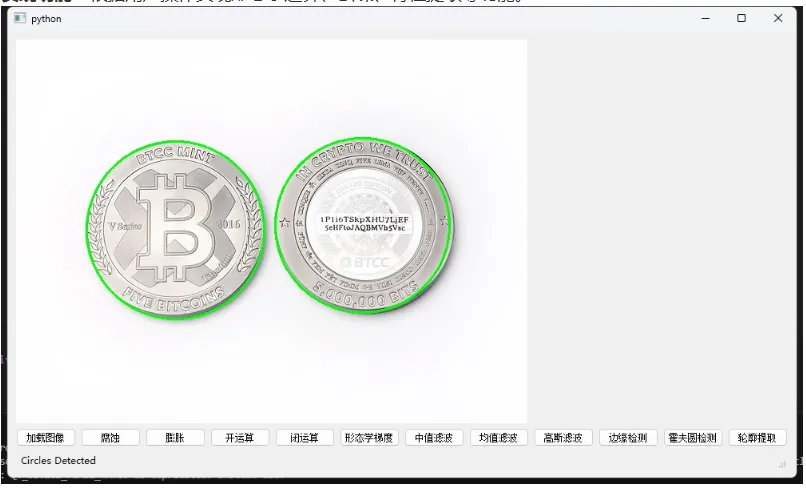

def perform_hough(self):
        if hasattr(self, 'image'):
            circles = cv2.HoughCircles(self.image, cv2.HOUGH_GRADIENT, 1, 20, param1=50, param2=30, minRadius=0, maxRadius=0)
            if circles is not None:
                for circle in circles[0]:
                    center = (circle[0], circle[1])
                    radius = circle[2]
                    cv2.circle(self.image, center, radius, (0, 255, 0), 2)
                self.display_image(self.image, 'Circles Detected')

二）图形界面模块

提供的功能组件

- 工具栏：提供图像增强、去噪、特征提取等功能的快捷按钮。
- 状态栏：显示当前图像的大小、分辨率等信息。
- 主窗口：显示图像处理结果，并提供缩放、平移等操作。

额外功能

- 图像预览：在处理过程中实时查看结果，方便调整优化。

（一）图像处理模块实现步骤

读取图像：使用OpenCV中的imshow函数查看处理过的图像（此处可能有误，应为imread函数读取图像）。
处理图像：根据用户选择的算法对图像进行处理。
显示图像：使用OpenCV中的imshow函数显示处理后的图像。

（二）图形界面模块实现步骤

设计界面：使用Qt Designer设计图形界面。
连接信号和槽：使用Qt信号和槽机制连接控件和程序逻辑。
实现功能：根据用户操作实现形态学运算、去噪、特征提取等功能。

部署方式

Python 版本：可使用 Python 3.x
OpenCV 版本：3.4.1
PyCharm 版本：2021.1.3X64
Qt 版本：5.15.2
