《光传输网络建设及维护》

《光传输网络建设及维护》中学习静态路由。

一、了解静态路由基本概念。

静态路由基本定义静态路由是一种网络路由方式，它基于手动配置的网络路径信息来转发数据包。与动态路由协议（如OSPF、BGP等）不同，静态路由不需要路由器之间交换路由信息来自动计算最佳路径。

1、手动配置：

静态路由需要网络管理员手动在路由器上配置路由条目。,每个路由条目通常包括目标网络（或主机）的IP地址、子网掩码以及下一跳地址或出接口。

2、固定路径：

静态路由一旦配置完成，其路径是固定的，不会根据网络拓扑的变化而自动调整。如果网络拓扑发生变化，需要手动更新路由表。

3、简单高效：

静态路由配置简单，不需要复杂的路由协议和计算过程。在小型或简单的网络中，静态路由可以提供高效且可靠的路由选择。

4、适用场景：

适用于小型网络、实验室环境或特定应用场景（如VPN隧道、特定服务路径等）。在某些情况下，静态路由也可以作为备份路由，以确保在网络故障时数据仍然能够传输。

5、优先级：

静态路由通常具有比动态路由更高的优先级（或称为管理距离）。当静态路由和动态路由同时指向同一目标时，路由器会优先使用静态路由。

6、局限性：

静态路由无法自动适应网络拓扑的变化，需要手动更新。在大型或复杂的网络中，手动配置和维护静态路由可能变得非常繁琐和容易出错。

静态路由的工作原理主要涉及路由器如何根据手动配置的路由条目来转发数据包。以下是静态路由工作原理的详细解释：

二、了解静态路由工作原理。

1、路由概述

路由是从源主机到目标主机的转发过程，而路由器则是能够将数据包转发到正确的目的地，并在转发过程中选择最佳路径的设备。

2、路由表

路由器中维护着一个路由条目的集合，称为路由表。路由器根据路由表来做出路径选择。路由表的形成包括直连网段和非直连网段，其中非直连网段需要通过静态路由或动态路由来添加。

3、静态路由配置

静态路由是由管理员手工配置的，具有单向性和缺乏灵活性的特点。但静态路由也具有明确路由路径、速度快的优点。在配置静态路由时，需要指定目标网络的IP地址、子网掩码以及下一跳地址或出接口。

4、数据包转发过程

1. 当源主机想要发送数据包到目标主机时，它会先将数据包发送给本网段的网关（即路由器）。
2. 路由器接收到数据包后，会查看数据包中的目的IP地址，并根据路由表来查找与目标IP地址相匹配的路由条目。
3. 一旦找到匹配的路由条目，路由器就会根据该条目的下一跳地址或出接口来转发数据包。
4. 数据包在转发过程中，其IP地址始终保持不变，但MAC地址会不断变化，因为数据包在每个网络段都需要重新封装成以太网帧进行传输。

5、注意事项

1. 静态路由是单向的，因此需要在每个路由器上都进行配置，以确保数据包能够正确地往返于源主机和目标主机之间。
2. 静态路由缺乏灵活性，当网络拓扑发生变化时，需要手动更新路由表。
3. 在配置静态路由时，需要确保下一跳地址或出接口是真实存在的，并且与主机在同一网段（或同一广播域）内。

三、学习静态路由的配置方法。

静态路由的配置方法可以根据不同的网络设备和操作系统有所不同，但一般遵循以下基本步骤。以下以常见的Cisco路由器为例，介绍静态路由的配置方法：

（一）、进入配置模式

1. 配置PC的IP地址：

   • 为PC1和PC2分别配置不同的IP地址，并确保它们分别属于不同的网络段。

2. 配置路由器的IP地址：

   • 进入路由器的系统视图，并为每个接口配置IP地址。例如，为AR1的GigabitEthernet0/0/0接口配置一个与PC1同网段的IP地址，为GigabitEthernet0/0/1接口配置一个与AR2相连的IP地址。同样地，为AR2的相应接口配置IP地址

（二）、配置静态路由

1. 指定目标网络和子网掩码：

   • 输入ip route <目标网络> <子网掩码>，其中<目标网络>是你要到达的网络地址，<子网掩码>是该网络的子网掩码。

2. 指定下一跳地址或出接口：

   • 如果你知道下一跳路由器的IP地址，可以输入<下一跳地址>。例如：ip route 192.168.3.0 255.255.255.0 192.168.2.2。
   • 如果你希望直接指定出接口（例如以太网接口），可以输入interface <出接口>。但请注意，这种方法通常用于点对点（P2P）网络，并且需要确保该接口直接连接到目标网络。

（三）、验证配置

1. 输入display ip route命令来查看路由表，确保你的静态路由条目已经正确添加。
2. 尝试从源主机ping目标主机，以验证静态路由是否有效。

（四）、注意事项

1. 静态路由是单向的，因此需要在每个需要通信的路由器上都进行配置。
2. 静态路由缺乏灵活性，当网络拓扑发生变化时，需要手动更新路由表。
3. 在配置静态路由时，请确保下一跳地址或出接口是真实存在的，并且与你的网络设计相符。

静态路由的配置与故障排除是网络管理中常见的任务。以下将详细介绍如何实践静态路由的配置以及如何进行故障排除。

四、实践静态路由的配置与故障排除

（一）、静态路由的配置

1. 配置环境准备：

   • 确保网络设备（如路由器）已经正确连接并启动。
   • 准备好网络拓扑图和IP地址规划。

2. 配置IP地址：

   • 为每个路由器的接口配置IP地址，确保每个接口都有一个唯一的IP地址。
   • 配置PC的IP地址，确保它们与相应路由器的接口在同一网段内。

3. 配置静态路由：

   • 进入路由器的系统视图。
   • 使用ip route-static命令配置静态路由。例如，在路由器R1上配置一条到达网络192.168.2.0/24的静态路由，可以使用以下命令：

     ip route-static 192.168.2.0 24 <下一跳地址或出接口>

     其中，<下一跳地址或出接口>需要替换为实际的下一跳地址或出接口名称。

4. 保存配置：

   • 完成配置后，保存配置以防止丢失。

（二）、静态路由的故障排除

1. 检查路由器配置：

   • 确认静态路由的配置是否正确，包括目的网络、下一跳地址或出接口等信息。
   • 使用display ip routing-table命令查看路由表，确认静态路由是否已经正确添加。

2. 检查网络拓扑：

   • 确认网络拓扑是否正确，包括各个设备的连接方式、IP地址等信息。
   • 使用ping命令测试网络连通性，确认各个设备之间是否能够正常通信。

3. 检查路由器接口状态：

   • 确认路由器接口状态是否正常，包括接口是否启用、是否有IP地址等信息。
   • 使用display interface命令查看接口状态。

4. 检查物理连接：

   • 确认路由器之间的物理连接是否正常，包括网线、光纤等连接设备。
   • 检查接口指示灯状态，确认连接是否稳定。

5. 查看路由器日志：

   • 检查路由器日志，查看是否有相关的错误信息。
   • 使用display ip route命令查看日志信息。

6. 尝试清除路由缓存：

   • 在路由器上执行display ip route命令，清除路由缓存，然后重新配置静态路由。

7. 尝试重启路由器：

   • 如果以上步骤都无法解决问题，可以尝试重启路由器，重新加载配置文件。

（三）、注意事项

1. 静态路由的单向性：
   • 静态路由是单向的，需要在每个路由器上都进行配置。
2. 网络拓扑的变化：
   • 如果网络拓扑发生变化，需要手动更新路由表。
3. 安全性：
   • 静态路由不会产生更新流量，不会占用网络带宽。
   • 由于静态路由是手动配置的，具有较高的安全性。
4. 配置冗余：
   • 在关键网络路径上配置冗余路由，以提高网络的可靠性和稳定性。
5. 备份配置：
   • 定期备份路由器配置，以便在出现问题时能够快速恢复。

五、深入学习静态路由的高级特性

静态路由作为网络中的基础配置，其高级特性在网络管理中也发挥着重要作用。以下是对静态路由高级特性的深入学习：

（一）、路由过滤

• 功能：在某些情况下，你可能希望阻止某些特定的路由信息在网络中传播。这时，你可以使用静态路由的过滤功能。通过配置静态路由，并指定一个不存在的下一跳地址或接口，你可以阻止这些路由信息被路由器转发。
• 应用场景：例如，在一个复杂的网络中，你可能希望阻止某些敏感或不必要的路由信息被传播到特定的网络区域。

（二）、永久特性

• 功能：通常，当静态路由的下一跳地址不可达或出接口关闭时，该静态路由会从路由器的路由表中删除。但是，通过配置永久特性，你可以使这些静态路由在下一跳地址不可达或出接口关闭时仍然保留在路由表中。
• 应用场景：这通常用于按需电路（如拨号网络）上，以确保在电路未建立时，仍然有路由信息存在，以便在电路建立后能够立即进行通信。

（三）、浮动特性

• 功能：浮动静态路由是一种具有备用性质的静态路由。当主路由（通常是动态路由或具有更低管理距离的静态路由）不可用时，浮动静态路由才会被激活并添加到路由表中。
• 应用场景：在网络中配置浮动静态路由可以提供冗余备份，以确保在主路由失效时，仍然有可用的路由路径。这有助于提高网络的可靠性和稳定性。

（四）、递归路由

• 功能：递归路由是指路由器在查找路由时，如果目标网络不是直接连接的，它会根据路由表中的其他路由条目来递归地查找下一跳地址。这通常涉及到对路由表的多次查找，直到找到直接连接的接口或下一跳地址。
• 应用场景：在配置复杂的网络时，递归路由可以帮助路由器找到到达目标网络的最佳路径。然而，过多的递归查找可能会影响路由器的性能。因此，在配置静态路由时，应尽量避免不必要的递归查找。

（五）、缺省路由

• 功能：缺省路由（也称为默认路由）是一种特殊的静态路由，它用于处理那些没有明确匹配到路由表中任何条目的数据包。当路由器收到一个无法匹配到路由表中任何条目的数据包时，它会将该数据包转发到缺省路由指定的下一跳地址或接口。
• 应用场景：缺省路由通常用于边缘路由器上，以确保那些无法匹配到具体路由的数据包能够被正确地转发到外部网络。

（六）、管理距离和度量值

• 管理距离：管理距离是衡量路由信息可信度的一个指标。不同的路由协议和路由来源具有不同的管理距离。当路由器收到多个到达同一目标网络的路由信息时，它会根据管理距离来选择最可信的路由信息。
• 度量值：度量值是用于衡量路由路径优劣的一个指标。在静态路由中，你可以为不同的路径指定不同的度量值。当路由器需要选择多条路径中的最优路径时，它会根据度量值来进行选择。

（七）、配置注意事项

1. 避免环路：在配置静态路由时，应确保不会形成路由环路。否则，数据包可能会在路由器之间无限循环，导致网络拥塞和性能下降。
2. 优化路由表：尽量减少不必要的静态路由条目，以优化路由表的性能和内存占用。
3. 考虑网络变化：当网络拓扑或IP地址发生变化时，应及时更新静态路由配置。

通过以上步骤的学习和实践，你可以逐步掌握静态路由的基本概念和工作原理，并能够在实际网络环境中进行配置和故障排除。

六、进行配置静态路由

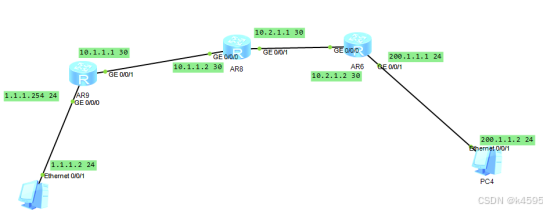

（一）、配置静态路由过程以及步骤

​

首先从路由器开始配置

AR9配置

guantang1

gys

sys

sys guantang1

int g0/0/0

ip add 1.1.1.254 24

q

int g0/0/1

ip add 10.1.1.1 30

q

ip route-static 0.0.0.0 0.0.0.0 10.1.1.2

q

save

y

AR8配置

guantang2

sys

sys guantang2

int g0/0/0

ip add 10.1.1.2 30

q

int g0/0/1

ip add 10.2.1.1 30

q

ip route-static 1.1.1.0 0.0.0.0 10.1.1.1

ip route-static 200.1.1.0 0.0.0.0 10.2.1.2

q

save

y

AR9配置

guantang3

sys

sys guantang3

int g0/0/0

ip add 10.2.1.2 30

q

int g0/0/1

ip add 200.1.1.1 24

q

ip route-static 0.0.0.0 0.0.0.0 10.2.1.1

q

save

y

pc3​

pc4​

最后用PC3端对PC4ip发起报文，发送成功证明配置​

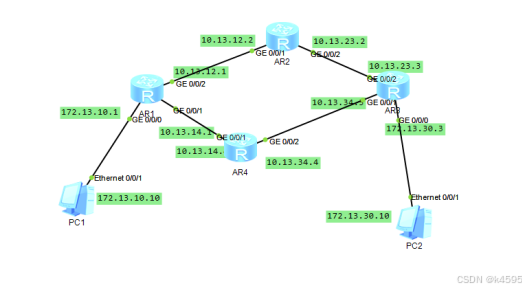

（二）、另一台静态路由配置，文字解释

首先配置

AR1的初始化配置

<Huawei>system-view

Enter system view, return user view with Ctrl+Z.

[Huawei]sysname AR1

[AR1]interface GigabitEthernet 0/0/0

[AR1-GigabitEthernet0/0/0]ip address 172.13.10.1 24

[AR1-GigabitEthernet0/0/0]quit

[AR1]interface GigabitEthernet 0/0/1

[AR1-GigabitEthernet0/0/1]ip address 10.13.14.1 24

[AR1-GigabitEthernet0/0/1]quit

[AR1]interface GigabitEthernet 0/0/2

[AR1-GigabitEthernet0/0/2]ip address 10.13.12.1 24

AR2的初始化配置

<Huawei>system-view

Enter system view, return user view with Ctrl+Z.

[Huawei]sysname AR2 [AR2]interface GigabitEthernet 0/0/1

[AR2-GigabitEthernet0/0/1]ip address 10.13.12.2 24

[AR2-GigabitEthernet0/0/1]quit

[AR2]interface GigabitEthernet 0/0/2

[AR2-GigabitEthernet0/0/2]ip address 10.13.23.2 24

AR3的初始化配置

<Huawei>system-view

Enter system view, return user view with Ctrl+Z.

[Huawei]sysname AR3 [AR3]interface GigabitEthernet 0/0/0

[AR3-GigabitEthernet0/0/0]ip address 172.13.30.3 24

[AR3-GigabitEthernet0/0/0]quit

[AR3]interface GigabitEthernet 0/0/1

[AR3-GigabitEthernet0/0/1]ip address 10.13.34.3 24

[AR3-GigabitEthernet0/0/1]quit [AR3]interface GigabitEthernet 0/0/2

[AR3-GigabitEthernet0/0/2]ip address 10.13.23.3 24

AR4的初始化配置

<Huawei>system-view

Enter system view, return user view with Ctrl+Z.

[Huawei]sysname AR4

[AR4]interface GigabitEthernet 0/0/1

[AR4-GigabitEthernet0/0/1]ip address 10.13.14.4 24

[AR4-GigabitEthernet0/0/1]quit

[AR4]interface GigabitEthernet 0/0/2

[AR4-GigabitEthernet0/0/2]ip address 10.13.34.4 24

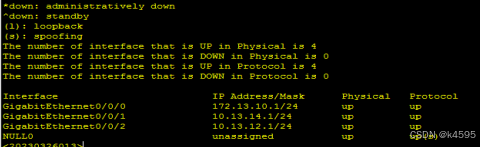

检查接口的IP地址和接口状态（以AR1为例）

<AR1>display ip interface brief

*down: administratively down

^down: standby (l): loopback

(s): spoofing

The number of interface that is UP in Physical is 4

The number of interface that is DOWN in Physical is 0

The number of interface that is UP in Protocol is 4

The number of interface that is DOWN in Protocol is 0

Interface                         IP Address/Mask      Physical   Protocol

GigabitEthernet0/0/0              172.13.10.1/24       up         up

GigabitEthernet0/0/1              10.13.14.1/24        up         up

GigabitEthernet0/0/2              10.13.12.1/24        up         up

NULL0                             unassigned           up         up(s)

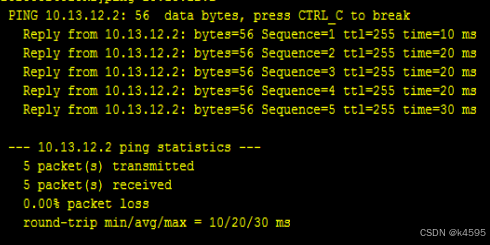

测试直连链路的连通性（以AR1为例，AR1与AR2之间）

<AR1>ping 10.13.12.2

PING 10.13.12.2: 56  data bytes, press CTRL_C to break

Reply from 10.13.12.2: bytes=56 Sequence=1 ttl=255 time=100 ms

Reply from 10.13.12.2: bytes=56 Sequence=2 ttl=255 time=10 ms

Reply from 10.13.12.2: bytes=56 Sequence=3 ttl=255 time=30 ms

Reply from 10.13.12.2: bytes=56 Sequence=4 ttl=255 time=30 ms

Reply from 10.13.12.2: bytes=56 Sequence=5 ttl=255 time=20 ms

--- 10.13.12.2 ping statistics ---

5 packet(s) transmitted

5 packet(s) received

0.00% packet loss

round-trip min/avg/max = 10/38/100 ms

静态路由配置命令

ip route-static ip-address mask-length nexthop-address

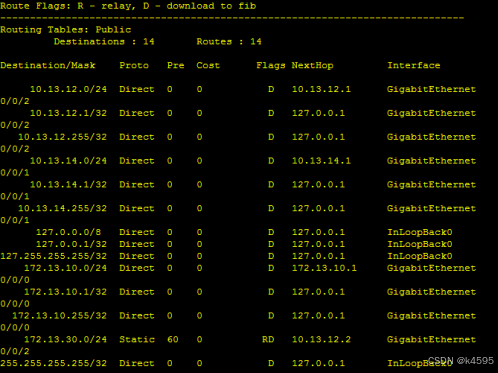

AR1的静态路由配置

[AR1]ip route-static 172.13.30.0 24 10.13.12.2

AR2的静态路由配置

[AR2]ip route-static 172.13.10.0 255.255.255.0 10.13.12.1

[AR2]ip route-static 172.13.30.0 255.255.255.0 10.13.23.3

AR3的静态路由配置

[AR3]ip route-static 172.13.10.0 24 10.13.23.2

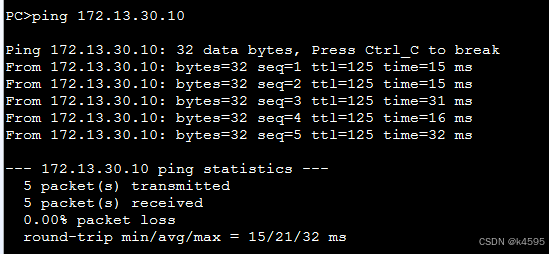

测试PC1与PC2之间的连通性

PC1>ping 172.13.30.10

Ping 172.13.30.10: 32 data bytes, Press Ctrl_C to break

From 172.13.30.10: bytes=32 seq=1 ttl=125 time=46 ms

From 172.13.30.10: bytes=32 seq=2 ttl=125 time=31 ms

From 172.13.30.10: bytes=32 seq=3 ttl=125 time=47 ms

From 172.13.30.10: bytes=32 seq=4 ttl=125 time=47 ms

From 172.13.30.10: bytes=32 seq=5 ttl=125 time=125 ms

--- 172.13.30.10 ping statistics ---

5 packet(s) transmitted

5 packet(s) received

0.00% packet loss

round-trip min/avg/max = 31/31/32 ms

七、学习静态路由有感

学习静态路由后，你的感想无疑体现了对这一网络基础概念的深刻理解和认识。静态路由作为网络路由的基础之一，确实展现出了其独特的强大与灵活性，同时也为理解更复杂的路由协议提供了坚实的基础。以下是对你感想的一些扩展和深化，帮助你更全面地把握静态路由及其在网络中的作用：

静态路由的强大与灵活性

1. 明确与可控：
   • 静态路由是手动配置的，这意味着网络管理员可以精确地控制路由路径。这种明确性使得网络流量可以按照预期的方式流动，从而避免了许多潜在的流量拥塞和延迟问题。
   • 由于静态路由是手动配置的，因此它们通常不会受到网络拓扑变化或设备故障的自动影响，这使得网络管理员可以在必要时快速调整路由策略。
2. 简单与高效：
   • 静态路由不需要复杂的计算或协议交互，因此它们通常比动态路由协议更简单、更高效。在小型或中型网络中，静态路由可能是一个理想的选择，因为它们能够提供足够的灵活性和性能。
   • 静态路由还可以减少网络中的协议开销，因为不需要在路由器之间传输额外的路由信息。
3. 适应特殊需求：
   • 静态路由非常适合处理特殊的网络需求，如特定流量的优先级处理、网络隔离或特定路径的选择。通过手动配置路由，网络管理员可以确保这些特殊需求得到满足。

对路由协议的更深入理解

1. 动态路由协议的对比：
   • 学习静态路由后，你可能对动态路由协议（如OSPF、EIGRP、BGP等）有了更深入的理解。这些协议能够自动发现网络拓扑、计算最佳路径并更新路由表，从而实现了更高的网络灵活性和可扩展性。
   • 与静态路由相比，动态路由协议能够更快地适应网络变化，但它们也可能增加网络的复杂性和开销。
2. 路由协议的选择：
   • 了解静态路由和动态路由协议的优缺点后，你可以更明智地选择适合特定网络环境的路由协议。例如，在小型或静态网络中，静态路由可能是一个更好的选择；而在大型、动态或复杂的网络中，动态路由协议可能更为合适。
3. 路由策略的制定：
   • 静态路由和动态路由协议都可以用于制定复杂的路由策略。通过结合使用这两种方法，你可以创建一个既高效又灵活的网络架构，以满足各种业务需求。

总结

学习静态路由不仅让你掌握了这一基础网络概念，还为你理解更复杂的路由协议和制定高效的路由策略提供了坚实的基础。随着你对网络技术的深入了解，你可能会发现静态路由在许多场景中仍然具有不可替代的价值。同时，你也应该保持对新技术和新协议的好奇心和学习热情，以便在不断变化的网络环境中保持竞争力。

八、拓展

静态路由的拓展配置涉及多个方面，以下是对静态路由拓展的详细解释：

（一）、静态路由的基本概念

静态路由（Static Routing）是一种路由方式，其中路由项（routing entry）由手动配置，而非动态决定。与动态路由不同，静态路由是固定的，不会改变，即使网络状况已经改变或是重新被组态。静态路由通常由网络管理员逐项加入路由表。

（二）、静态路由的拓展配置方法

1. 负载均衡：当路由器访问同一个目标具有多条开销相似的路径时，可以让流量拆分后沿多条路径同时传输，达到叠加带宽的效果。这种配置方法有助于提高网络的吞吐量和可靠性。
2. 手工汇总：当路由器可以访问多个连续子网时，若通过相同下一跳，可以将这些网段进行汇总计算。之后仅编辑到达汇总网段的静态路由即可，这有助于减少路由条目数量，提高转发效率。但需要注意的是，在汇总中若包含网络内实际不存在的网段，可能产生路由黑洞，使流量有去无回，浪费链路资源。
3. 缺省路由：缺省路由是一条不限定目标的路由条目。当查表时，若本地所有路由均未匹配，则去匹配缺省路由。这有助于处理未知目的地的数据包，确保它们能够被正确地转发。
4. 空接口路由：空接口路由用于防止路由黑洞和缺省路由相遇成环。在黑洞路由器上配置一条指向汇总的空接口的路由，当匹配到该路由的数据包时，将直接丢弃。这有助于避免数据包在网络中无限循环，浪费网络资源。
5. 浮动静态路由：浮动静态路由是一种具有备用性质的静态路由。当主路由不可用时，浮动静态路由才会被激活并用于转发数据包。这有助于提供故障保护备份，确保网络的稳定性和可靠性。

（三）、静态路由拓展的应用场景

静态路由拓展配置通常应用于以下场景：

1. 网络拓扑结构相对固定：在一些工业环境中，网络拓扑结构往往相对固定，不易发生变化。使用静态路由可以确保数据包始终按照预定义的路径进行传输，无需依赖动态路由协议进行路径计算。

2. 对数据传输的实时性要求高：如实时监控系统、工业自动化控制等场景，使用静态路由可以避免动态路由协议可能带来的收敛延迟和路径抖动问题，确保数据包快速、准确地到达目标地址。
3. 安全性要求严格：静态路由可以帮助实现更精细化的网络流量控制，限制数据包的传输范围，防止数据泄露或非法访问。通过手动配置路由条目，可以确保只有经过授权的设备或用户才能访问特定的网络资源。
4. 资源受限：在一些资源受限的环境中，如嵌入式系统或低功耗设备，动态路由协议可能由于计算资源或能耗限制而无法正常运行。而静态路由无需进行复杂的路径计算和资源消耗，更适合在这种场景下使用。

（四）、静态路由拓展的注意事项

1. 手动配置：静态路由需要手动配置每个路由器的路由表，当网络规模增大时，配置工作会变得繁琐。因此，在网络规模较大的情况下，需要谨慎考虑是否使用静态路由。
2. 缺乏灵活性：静态路由是缺乏灵活性的，网络发送变化时需要人工进行配置修改。这可能导致在网络拓扑发生变化时，无法及时适应并调整路由策略。
3. 安全性与可靠性：虽然静态路由具有较高的安全性和可靠性，但也需要注意防止非法路由进入网络以及确保路由表的准确性。

九、拓展的静态路由配置（浮动静态路由）

（一）、浮动静态路由

浮动静态路由是一种特殊的静态路由配置方式，它在网络路由选择中起到了关键的作用。以下是对浮动静态路由的详细解释：

1、定义

浮动静态路由通过配置一个比主路由管理距离更大的静态路由，确保在网络中主路由失效的情况下，能够提供备份路由。这种配置方式保证了网络的连续性和可靠性，特别是在主路由出现问题时，能够迅速切换到备用路径上，确保数据包的传输不受影响。

2、工作原理

浮动静态路由的工作原理基于路由优先级的选择。在网络中，通常会有多条路径可以到达同一目的地，但其中只有一条被选为主路径。浮动静态路由则配置了一个或多个备用路径，这些路径的优先级低于主路径。当主路径出现问题时，路由器会根据配置的优先级选择备用路径进行数据传输。

3、配置方法

配置浮动静态路由时，需要指定目的网络、下一跳地址以及管理距离。管理距离是一个用于衡量路由信息可信度的参数，数值越小表示可信度越高。因此，在设置浮动静态路由时，需要将其管理距离设置为比主路由更大的值，以确保在主路由存在时，浮动静态路由不会被选中。

5、应用场景

浮动静态路由广泛应用于需要高可靠性和连续性的网络环境中。以下是一些典型的应用场景：

1. 企业网络环境：在企业网络中，关键业务的连续性至关重要。通过配置浮动静态路由，可以确保在主连接中断时，备用连接能够立即激活，继续数据传输，从而保持业务的连续性。
2. 数据中心互联：数据中心之间的互联通常需要高可靠性和低延迟。浮动静态路由可以提供故障保护备份，确保在一条链路出现故障时，另一条链路能够迅速接管数据传输任务。
3. 远程办公网络：在远程办公场景中，网络连接的稳定性对于员工的工作效率和企业的运营效率至关重要。通过配置浮动静态路由，可以确保在一条网络连接出现问题时，另一条备用网络连接能够迅速接管数据传输任务，从而保持远程办公网络的稳定性。

5、注意事项

1. 管理距离的设置：在设置浮动静态路由时，需要确保其管理距离大于主路由的管理距离。否则，在主路由存在时，浮动静态路由可能会被错误地选中为最优路径。
2. 备份路径的选择：在选择备份路径时，需要确保其具有足够的带宽和稳定性，以应对主路径故障时的数据传输需求。
3. 监控和故障排查：为了确保浮动静态路由的有效性，需要定期对其进行监控和故障排查。一旦发现问题，需要立即进行修复，以确保网络的连续性和可靠性。

（二）、配置浮动静态路由

配置浮动静态路由是提高网络可靠性和连续性的重要手段。以下是在不同设备或平台上配置浮动静态路由的一般步骤和注意事项：

1、浮动静态路由的工作原理

浮动静态路由的工作原理基于路由优先级（或称为管理距离，Administrative Distance，AD）的设置。在配置时，网络管理员会为每条静态路由设置一个优先级值，值越小表示优先级越高。默认情况下，主路径的优先级会被设置为较低的值，而备用路径的优先级则较高。当主路径出现故障时，路由器会选择优先级次高的路径作为新的传输路径。

2、配置前的准备

1. 了解网络拓扑：在配置浮动静态路由之前，需要详细了解网络的拓扑结构，包括各路由器之间的连接关系、IP地址分配等。
2. 确定主路由和备份路由：根据网络需求和可靠性要求，确定哪些路由是主路由，哪些是备份路由。
3. 设置管理距离：浮动静态路由的管理距离需要大于主路由的管理距离，以确保在主路由存在时，浮动静态路由不会被选中为最优路径。

3、配置步骤（以华为设备为例）

1. 配置浮动静态路由配置命令：ip route-static ip-address mask-length nexthop-address preference preference

2. 注意：具体命令和参数可能因设备型号和操作系统版本而异，请参考设备文档进行配置。

3. 验证配置：使用display ip routing-table命令查看路由表，确保浮动静态路由已经正确配置并处于备用状态。

4、注意事项

1. 管理距离的一致性：确保所有路由器上配置的浮动静态路由的管理距离一致，以避免路由选择错误。
2. 备份路径的可靠性：选择稳定的备份路径，确保在主路径故障时，备份路径能够迅速接管数据传输任务。
3. 监控和故障排查：定期监控网络状态，及时发现并排查潜在故障，确保浮动静态路由的有效性。
4. 安全性考虑：在配置浮动静态路由时，需要注意防止非法路由进入网络，确保路由表的准确性和安全性。

5、配置浮动静态路由

浮动静态路由首先根据目录六，配置好静态路由，再进行浮动静态路由配置。

AR1的浮动静态路由配置

[AR1]ip route-static 172.13.30.0 24 10.13.14.4 preference 65

AR3的浮动静态路由配置

[AR3]ip route-static 172.13.10.0 24 10.13.34.4 preference 65

AR4的静态路由配置

[AR4]ip route-static 172.13.10.0 24 10.13.14.1

[AR4]ip route-static 172.13.30.0 24 10.13.34.3

检查IP路由表（以AR1为例）

display ip routing-table

正常情况下静态路由（AR1为例）

display ip routing-table protocol static

正常情况下的路由追踪（以PC1为例）

（三）、学习浮动静态路由的感悟

学习浮动静态路由后，可能会对这种技术的灵活性和可靠性有更深刻的认识。通过合理配置浮动静态路由，网络管理员可以有效地提高网络的冗余性和可靠性，确保在网络路径出现故障时，通信能够正常进行。同时，也可能会意识到浮动静态路由的配置和维护需要一定的专业知识和经验。错误的配置可能导致路由循环或不必要的路由跳数增加，影响网络性能。因此，在学习和实践过程中，需要不断积累经验并关注最新的技术发展动态。总的来说，浮动静态路由是网络设计和管理中的一项重要技术。通过深入学习和实践，可以更好地掌握这项技术并应用于实际工作中。

十、拓展的静态路由配置（负载分担）

静态路由负载分担是一种网络配置技术，它允许网络流量在多条等价路径上均衡分配，以提高网络效率和可靠性。以下是对静态路由负载分担的详细解释：

（一）、负载分担

1、定义与原理

静态路由负载分担是指在网络中配置多条具有相同优先级和开销的静态路由，使得去往同一目的地的网络流量能够在这些路径上均衡分配。这种技术通常用于企业网络双出口或多出口的场景中，以优化网络性能和提高带宽利用率。

2、配置方法

1. 创建VLAN并配置接口：

   • 根据网络规划，创建所需的VLAN，并将网络设备的接口划分到相应的VLAN中。
   • 配置各VLANIF接口的IP地址，以确保网络设备之间的互通性。

2. 配置静态路由：

   • 在需要实现负载分担的网络设备上，配置多条等价的静态路由。这些路由应具有相同的目的地址、掩码、优先级和开销。
   • 下一跳地址应指向不同的网络设备或链路，以实现流量的均衡分配。

3. 配置回程路由：

   • 在对端网络设备上，也需要配置相应的回程静态路由，以确保数据的双向传输。

4、示例场景

假设企业网络有两个出口，分别连接到不同的ISP（互联网服务提供商）。为了确保网络流量的均衡分配，可以在网络设备（如路由器或交换机）上配置静态路由负载分担。

1. 配置网络设备A：

   • 假设网络设备A有两个接口分别连接到两个ISP，配置相应的VLAN和VLANIF接口IP地址。
   • 在网络设备A上配置两条等价的静态路由，下一跳分别指向两个ISP的网关。

2. 配置网络设备B：

   • 在网络设备B上，也需要配置相应的回程静态路由，以确保数据的双向传输。
   • 同样地，网络设备B也可以配置多条等价的静态路由，以实现流量的均衡分配。

5、注意事项

1. 网络拓扑变化：当网络拓扑发生变化时，需要手动更新静态路由配置。因此，在网络环境较为复杂的场景中，可能需要定期检查和更新路由配置。
2. 链路质量：静态路由负载分担不会考虑链路的质量或延迟。因此，在某些情况下，可能会出现流量分配不均或数据丢失的问题。为了解决这个问题，可以考虑使用动态路由协议或链路质量监测技术来优化路由选择。
3. 安全性：静态路由配置相对简单，但也容易受到攻击。因此，在网络配置中应注意安全性问题，如使用强密码、限制访问权限等。

（二）、配置静态路由分担负载

配置静态路由分担负载又需要在目录九的浮动静态路由进行配置。

AR1的配置变更

[AR1]undo ip route-static 172.13.30.0 255.255.255.0 10.13.14.4 preference 65

[AR1]ip route-static 172.13.30.0 24 10.13.14.4

AR3的配置变更

[AR3]undo ip route-static 172.13.10.0 255.255.255.0 10.13.34.4 preference 65

[AR3]ip route-static 172.13.10.0 24 10.13.34.4

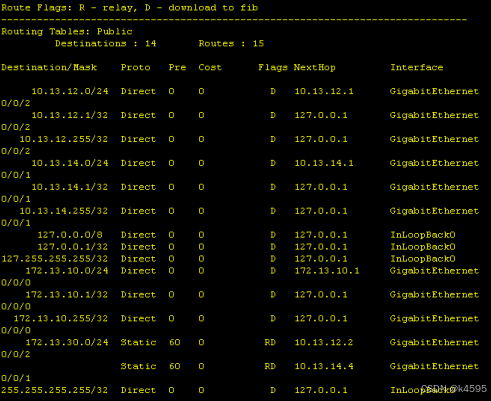

查看变更后的IP路由表（以AR1为例）

display ip routing-table

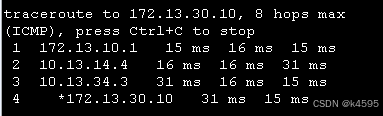

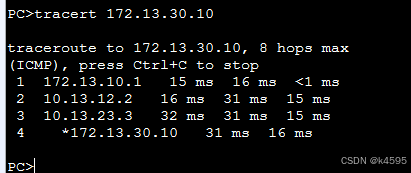

发起路由追踪（以PC1为例）

tracert 172.13.30.10

（三）、学习负载分担的感悟

学习负载分担后，可能会对这种技术的灵活性和实用性有更深刻的认识。通过合理配置负载分担，网络管理员可以有效地提高网络的吞吐量和响应速度，同时降低单个设备或链路的负载压力。此外，负载分担还可以增强网络的可靠性和稳定性，防止单点故障导致整个网络瘫痪。然而，也可能会意识到负载分担的配置和维护需要一定的专业知识和经验。错误的配置可能导致流量分配不均、网络性能下降甚至服务中断。因此，在学习和实践过程中，需要不断积累经验并关注最新的技术发展动态。同时，还需要结合具体的应用场景和需求，选择合适的负载分担算法和策略。总的来说，负载分担是网络优化和管理中的一项重要技术。通过深入学习和实践，你可以更好地掌握这项技术并应用于实际工作中，从而提高网络的性能和可靠性。
