一、了解DHCP基本概念

eNSP中的DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）原理主要基于DHCP协议本身的工作原理，该协议是一种网络管理协议，用于集中对用户IP地址进行动态管理和配置。

1、DHCP的基本概念

定义：DHCP是由Internet工作任务小组设计开发的，专门用于为TCP/IP网络中的计算机自动分配TCP/IP参数的协议。
前身：DHCP的前身是BOOTP协议（Bootstrap Protocol），BOOTP被创建出来为连接到网络中的设备自动分配地址，后来被DHCP取代了，DHCP比BOOTP更加复杂，功能更强大。
作用：DHCP可以自动为网络中的设备分配IP地址、子网掩码、默认网关地址、域名服务器（DNS）地址和其他相关配置参数，以便设备可以与其他IP网络通信。

1、DHCP的工作原理

DHCP采用C/S（Client/Server，客户端/服务器）通信模式，基于UDP协议进行交互，使用67（DHCP服务器）和68（DHCP客户端）两个端口号。其工作原理主要包括以下四个阶段：

发现阶段：DHCP客户端在网络中以广播方式发送DHCP DISCOVER报文，以寻找可用的DHCP服务器。该报文中携带了客户端的MAC地址、需要请求的参数列表选项、广播标志位等信息。
提供阶段：DHCP服务器接收到DHCP DISCOVER报文后，选择跟接收DHCP DISCOVER报文接口的IP地址处于同一网段的地址池，并且从中选择一个可用的IP地址，然后通过DHCP OFFER报文发送给DHCP客户端。如果有多个DHCP服务器向DHCP客户端回应DHCP OFFER报文，则DHCP客户端一般只接收第一个收到的DHCP OFFER报文。
选择阶段：DHCP客户端从接收到的第一个DHCP OFFER消息中提取IP地址，并发出IP地址的DHCP服务器将该地址保留，这样该地址就不能再分配给另一个DHCP客户端。之后，DHCP客户端会以广播方式发送DHCP REQUEST报文，该报文中包含客户端想选择的DHCP服务器标识符和客户端IP地址。
确认阶段：DHCP服务器接收到DHCP REQUEST消息后，以DHCP ACK消息的形式向客户机广播成功确认，该消息包含有IP地址的有效租约和其他可配置的信息。当客户机收到DHCP ACK消息时，它就配置了IP地址，完成TCP/IP的初始化。

2、DHCP的租约管理

租约更新：当租期达到50%（T1）时，DHCP客户端会自动以单播的方式向DHCP服务器发送DHCP REQUEST报文，请求更新IP地址租期。如果收到DHCP服务器回应的DHCP ACK报文，则租期更新成功。如果租期达到87.5%（T2）时仍未收到DHCP服务器的应答，DHCP客户端会自动以广播的方式发送DHCP REQUEST报文请求更新租期。
租约到期：如果租期时间到时都没有收到服务器的回应，客户端会停止使用此IP地址，并重新发送DHCP DISCOVER报文请求新的IP地址。

4、DHCP在eNSP中的应用

在eNSP中，可以通过配置DHCP服务器来为网络中的设备动态分配IP地址。这通常涉及以下步骤：

启用DHCP服务：在eNSP中，首先需要启用DHCP服务。
配置地址池：接着，需要配置一个或多个地址池，这些地址池包含了可以分配给客户端的IP地址范围。
配置DHCP客户端：然后，需要将网络中的设备配置为DHCP客户端，以便它们可以从DHCP服务器获取IP地址。
验证配置：最后，通过验证客户端是否成功从DHCP服务器获取了IP地址来确认配置是否正确。

综上所述，eNSP中的DHCP原理主要基于DHCP协议本身的工作原理，通过C/S通信模式和UDP协议进行交互，实现了对网络中设备的动态IP地址分配和管理。

二、了解DHCP的工作原理

DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）是一种网络协议，它允许网络中的设备（如计算机、打印机等）自动获取IP地址和其他相关网络配置信息，而无需手动配置。以下是DHCP工作原理的详细解释：

1. DHCP的工作流程

DHCP的工作流程通常包括四个主要阶段：发现（DHCP DISCOVER）、提供（DHCP OFFER）、选择（DHCP REQUEST）和确认（DHCP ACK）。

发现阶段：当一个新的设备（DHCP客户端）连接到网络时，它不知道自己的IP地址。因此，它会发送一个DHCP DISCOVER广播消息，询问网络中的DHCP服务器哪个可以为其提供IP地址。
提供阶段：网络中的DHCP服务器接收到DHCP DISCOVER消息后，会检查自己的地址池（即可用的IP地址列表），并选择一个IP地址发送给客户端。这个过程是通过发送DHCP OFFER消息来完成的，该消息包含了IP地址、子网掩码、默认网关、DNS服务器等信息。
选择阶段：客户端可能会收到多个DHCP OFFER消息（如果网络中有多个DHCP服务器）。但是，它通常只会选择一个（通常是第一个收到的），并通过发送DHCP REQUEST消息来确认它的选择。这个消息还包含了客户端想要使用的IP地址。
确认阶段：服务器接收到DHCP REQUEST消息后，会确认客户端选择的IP地址是有效的，并且没有被其他设备使用。然后，它会发送一个DHCP ACK消息给客户端，正式确认IP地址的分配。

2. DHCP的租约机制

DHCP分配的IP地址通常有一个有效期，称为租约。租约到期后，客户端需要续租以保持其IP地址。续租过程通常包括以下几个步骤：

租约更新：在租约到期之前（通常是租约时间的50%或75%时），客户端会发送DHCP REQUEST消息请求续租。
租约确认：服务器接收到续租请求后，会检查该IP地址是否仍然可用。如果可用，它会发送一个DHCP ACK消息给客户端，确认续租成功。
租约到期：如果客户端在租约到期之前没有请求续租，或者服务器拒绝了续租请求，那么客户端将失去其IP地址，并需要重新进行DHCP发现过程来获取一个新的IP地址。

3. DHCP的安全性

由于DHCP允许设备自动获取网络配置信息，因此它可能会受到一些安全威胁。为了保护网络免受这些威胁的影响，可以采取以下措施：

使用DHCP嗅探器：这些工具可以监控网络中的DHCP流量，并检测任何异常或恶意活动。
实施网络访问控制（NAC）：NAC技术可以限制只有经过认证和授权的设备才能访问网络。
使用DHCPv6：与DHCPv4相比，DHCPv6提供了更好的安全性和可扩展性。它使用IPSec等安全协议来保护DHCP流量免受攻击。

综上所述，DHCP通过自动化IP地址和其他网络配置信息的分配过程，简化了网络管理。然而，为了确保网络的安全性，需要采取适当的安全措施来保护DHCP流量免受攻击。

三、学习DHCP的配置方法

学习DHCP的配置方法，可以按照以下步骤进行：

1、明确DHCP服务器

首先，需要确定哪台设备将作为DHCP服务器。在企业网络中，这通常是路由器或专门的DHCP服务器软件；在家庭网络中，路由器往往集成了DHCP服务。

2、配置IP地址池

DHCP服务器需要配置一个IP地址池，即它可以分配给网络设备的IP地址范围。这个范围应与网络的实际需求相匹配，避免地址浪费或冲突。

定义地址池：在DHCP服务器上，定义一个或多个地址池。每个地址池包含一组可用的IP地址。
配置地址池参数：为每个地址池设置子网掩码、默认网关、DNS服务器等参数。

3、配置租期

DHCP分配的IP地址通常有一个租期，即设备可以保持该地址的时间段。租期结束后，设备需要重新向DHCP服务器申请地址。合理配置租期有助于优化网络资源利用。

设置租期：在DHCP服务器上，为每个地址池设置租期。租期可以是几分钟到几天不等，具体取决于网络需求。

4、排除特定地址

在IP地址池中，可能需要排除一些特定的地址，以便手动分配给特定的设备或用作其他用途。例如，网关地址、DNS服务器地址等通常不应包含在DHCP分配的地址范围内。

排除地址：在DHCP服务器上，设置排除地址列表，将需要手动分配的地址添加到列表中。

5、启用DHCP服务

完成上述配置后，需要在DHCP服务器上启用DHCP服务。这通常涉及到在设备的配置界面中选择启用DHCP选项，并保存设置。

启用服务：在DHCP服务器的配置界面中，找到DHCP服务选项，并将其启用。
保存设置：确保保存所有配置更改，以便DHCP服务可以正确启动并运行。

6、测试DHCP配置

最后，需要测试DHCP配置是否成功。可以通过将新设备连接到网络并检查其是否自动获得了IP地址等网络配置信息来进行验证。

连接设备：将新设备连接到网络，并确保其已设置为从DHCP服务器获取IP地址。
检查配置：在设备上运行网络配置命令（如ipconfig或ifconfig），检查是否已成功从DHCP服务器获取了IP地址、子网掩码、默认网关和DNS服务器等配置信息。
访问网络：尝试使用新设备访问网络中的其他资源，以确保其配置正确且可以正常工作。

7、注意事项

不同设备和操作系统的配置方法可能有所不同：因此，在实际操作中需要参考具体的设备手册或在线资源。
安全性考虑：DHCP请求不需要验证，所以可能会产生诸多安全性的问题。例如网络中私接路由导致DHCP冲突、DHCP仿冒攻击、DOS攻击等等。可以通过启用DHCP嗅探器、实施网络访问控制（NAC）或使用DHCPv6等安全措施来保护网络免受攻击。

通过以上步骤，可以基本完成DHCP的配置工作。需要注意的是，在实际应用中可能还需要根据具体网络环境和需求进行进一步的配置和优化。

四、实践DHCP的配置与故障排除

实践DHCP的配置与故障排除是确保网络设备能够正确获取IP地址和其他网络配置信息的关键步骤。以下将分别介绍DHCP的配置方法和故障排除步骤。

一、DHCP的配置方法

准备工作
- 确定网络拓扑结构和IP地址规划。
- 选择并配置DHCP服务器（如路由器、交换机或专门的DHCP服务器软件）。
配置DHCP服务器
- 启用DHCP服务：在DHCP服务器的配置界面中，找到DHCP服务选项并启用。
- 配置地址池：设置DHCP服务器可以分配的IP地址范围（地址池），并配置子网掩码、默认网关、DNS服务器等参数。
- 配置租期：设置IP地址的租期，即客户端可以保持该地址的时间段。
- 排除特定地址：根据需要，将某些特定的IP地址从地址池中排除，以便手动分配给特定的设备。
配置客户端
- 将网络中的设备（如计算机、打印机等）配置为DHCP客户端，使其能够从DHCP服务器自动获取IP地址和其他网络配置信息。
验证配置
- 在客户端设备上运行网络配置命令（如ipconfig或ifconfig），检查是否已成功从DHCP服务器获取了IP地址、子网掩码、默认网关和DNS服务器等配置信息。
- 尝试使用客户端设备访问网络中的其他资源，以确保其配置正确且可以正常工作。

二、DHCP的故障排除步骤

检查DHCP服务状态
- 确认DHCP服务是否正在运行。如果服务未运行，请启动服务并检查是否有任何错误消息。
验证IP地址范围
- 检查DHCP服务器的配置，确保它已分配了一个未被其他设备使用的IP地址范围。
- 检查是否有任何设备被配置为不从DHCP服务器获取地址，并确保这些设备不在排除列表中。
检查网络连接
- 确认DHCP服务器与客户端之间的网络连接是否正常。检查网络线缆、交换机、路由器等设备是否工作正常。
查看DHCP日志
- 检查DHCP服务器的日志文件，以了解是否有任何异常或错误消息。这有助于诊断问题所在。
重启网络设备
- 有时，重启DHCP服务器和客户端设备可以解决一些临时性的问题。
更新DHCP服务器软件
- 如果DHCP服务器软件过时或存在漏洞，可能会导致配置问题。尝试更新到最新版本以解决这些问题。
检查防火墙和安全策略
- 确认防火墙和安全策略是否允许DHCP请求和响应通过。如果防火墙或安全策略阻止了DHCP端口（如67/UDP和68/UDP），则需要进行相应的配置更改。
检查客户端配置
- 如果以上步骤都无法解决问题，请检查客户端设备的配置。确保客户端已正确设置为从DHCP服务器获取IP地址，并且没有其他网络配置冲突。

通过以上步骤的实践和故障排除方法，可以有效地配置和维护DHCP服务，确保网络设备能够正确获取IP地址和其他网络配置信息。在实际操作中，还需要根据具体的网络环境和需求进行进一步的配置和优化。

五、深入学习DHCP的高级特性

深入学习DHCP的高级特性，可以帮助网络管理员更好地管理和优化网络。以下是DHCP的一些高级特性及其解释：

一、DHCP中继（DHCP Relay）

定义：DHCP中继允许DHCP请求和响应在不同的网络段之间传递，即使DHCP服务器和客户端不在同一个广播域内。
工作原理：当客户端发送DHCP请求时，如果DHCP服务器不在同一个广播域内，DHCP中继会将该请求转换为单播，并将其发送到DHCP服务器的IP地址。服务器响应后，中继再将响应转发回客户端。
配置：在交换机或路由器上配置DHCP中继，指定DHCP服务器的IP地址。

二、DHCP Snooping

定义：DHCP Snooping是一种安全特性，用于监控和记录DHCP请求和响应，以防止非法的DHCP服务器接入网络。
工作原理：DHCP Snooping会建立一个IP-MAC-接口的映射表，记录每个DHCP客户端的IP地址、MAC地址和连接接口。当接收到DHCP请求时，Snooping会检查该请求是否与映射表中的信息匹配，如果不匹配，则可能拒绝该请求。
配置：在交换机上启用DHCP Snooping，并配置信任接口（通常是连接DHCP服务器的接口）。

三、DHCP Option

定义：DHCP Option允许网络管理员在DHCP配置中指定额外的参数，以满足特定的网络需求。
常见Option：
- Option 121：指定网络的时间服务器地址。
- Option 150：指定TFTP服务器的地址，用于网络设备的固件升级。
- Option 66：指定PXE（Preboot Execution Environment）启动服务器的IP地址。
配置：在DHCP服务器的配置中，添加相应的Option和值。

四、IP地址的排除和保留

排除地址：网络管理员可以配置DHCP服务器，排除某些特定的IP地址，使其不被分配给客户端。这通常用于为特定的网络设备手动分配IP地址。
保留地址：与排除地址相反，保留地址允许网络管理员为特定的MAC地址预留IP地址。当这些MAC地址的设备连接到网络时，DHCP服务器会自动分配预留的IP地址给它们。

五、DHCP的日志和监控

日志记录：DHCP服务器通常会记录每个DHCP请求和响应的详细信息，包括客户端的MAC地址、分配的IP地址、租期等。这些日志信息对于网络故障排查和审计非常重要。
监控工具：网络管理员可以使用各种监控工具来实时查看DHCP服务器的状态和性能。这些工具通常提供图形化的界面，使网络管理员能够更容易地识别和解决潜在的问题。

六、DHCP的备份和恢复

备份：定期备份DHCP服务器的配置和数据库是非常重要的。这可以在发生故障时快速恢复DHCP服务，确保网络的正常运行。
恢复：如果DHCP服务器发生故障，网络管理员可以使用备份的配置和数据库来恢复DHCP服务。这通常涉及将备份文件恢复到新的或修复的DHCP服务器上，并重新启动DHCP服务。

总之，深入学习DHCP的高级特性可以帮助网络管理员更好地管理和优化网络。通过配置DHCP中继、启用DHCP Snooping、使用DHCP Option、排除和保留IP地址、监控DHCP日志以及备份和恢复DHCP配置，网络管理员可以确保网络的稳定性、安全性和灵活性。

六、进行DHCP配置

（一）、配置静态路由过程以及步骤

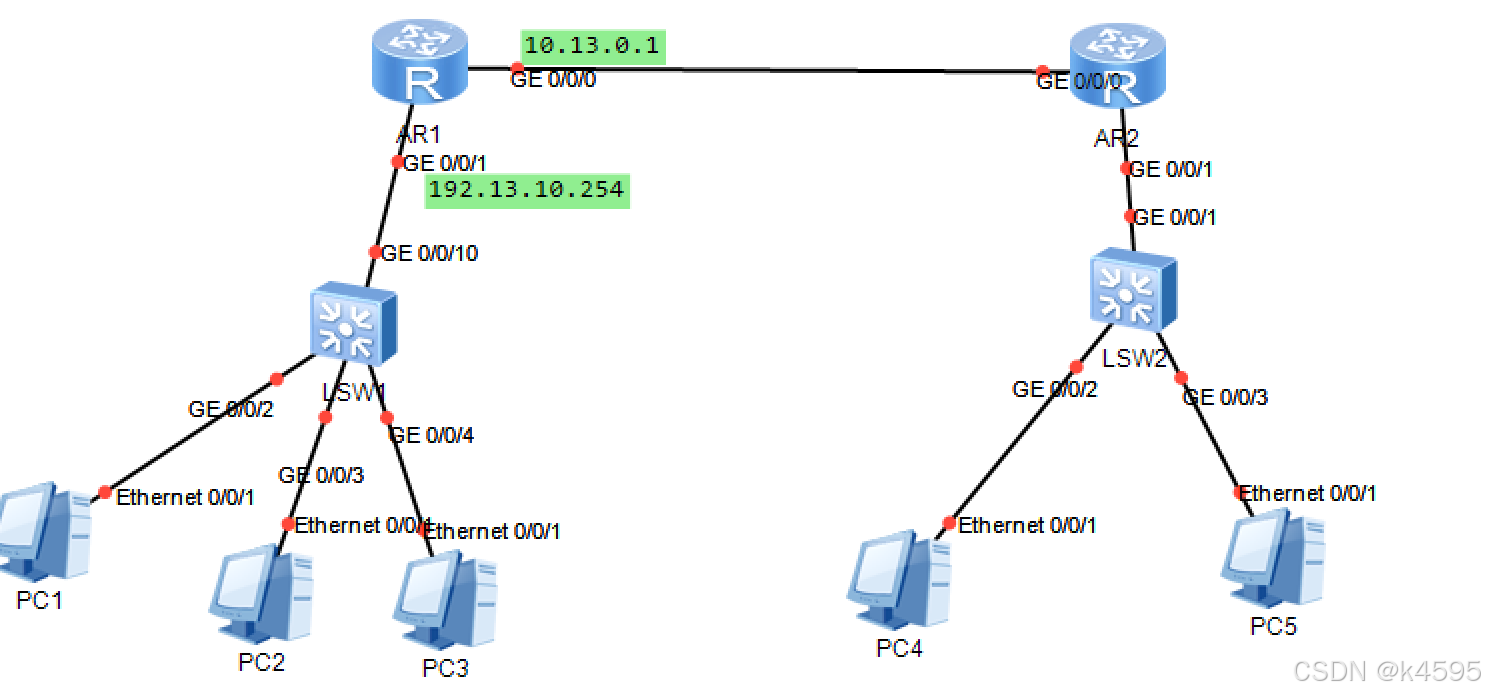

项目目的：将AR1配置为DHCP服务器，通过G0/0/1接口为PC1和PC2分配IP地址。

可分配的IP地址范围为192.xx.10.1 – 192.xx.10.3 （xx 学号后两位）

网关为192.xx.10.254

租期为2天

DNS为8.8.8.8

1、在AR1上创建全局地址池（地址池名称PC1-PC3-POOL）:

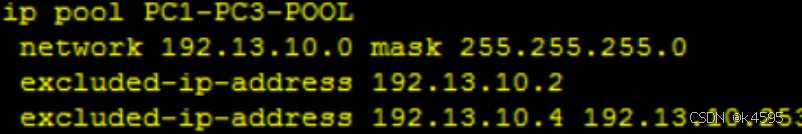

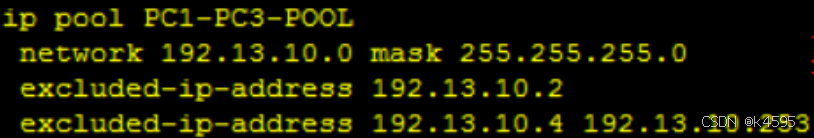

2、在AR1上的全局地址池中排除部分IP地址（除了PC1 PC2 PC3的地址192.xx.10.1 – 192.xx.10.3和网关地址，其余地址都排除掉）：

在AR1上面配置全局网关：

在AR1上的指定IP地址租期（2天）：在AR1上的指定DNS服务器

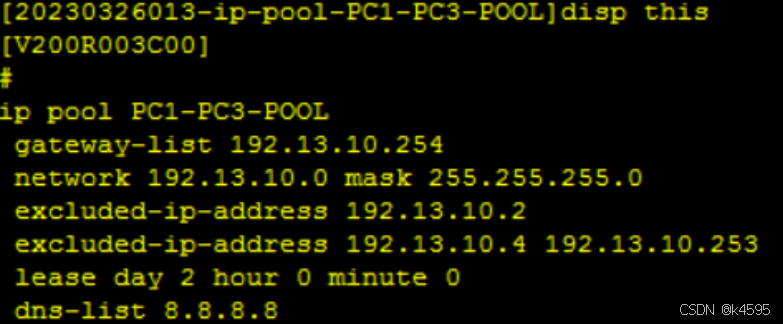

查看完整配置

配置DHCP服务器的命令，接口使能 global服务

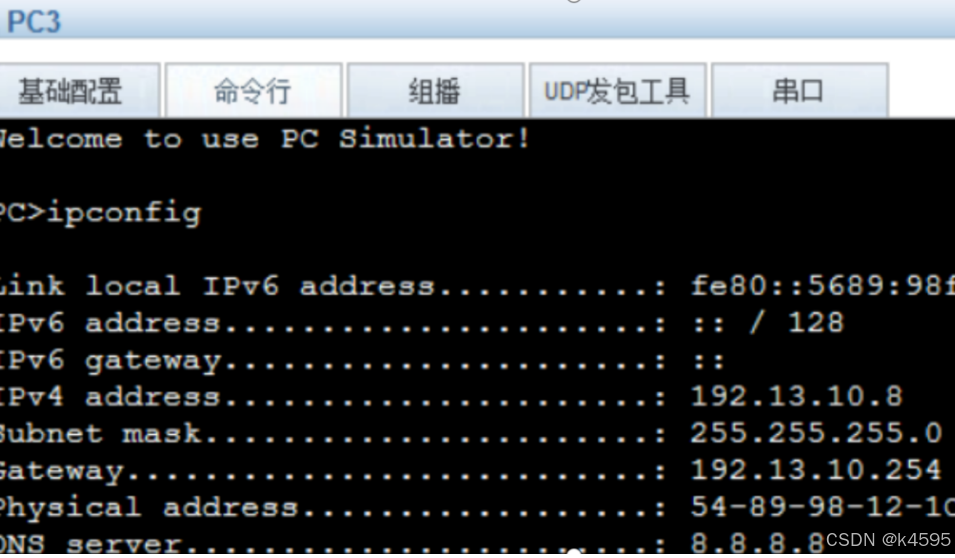

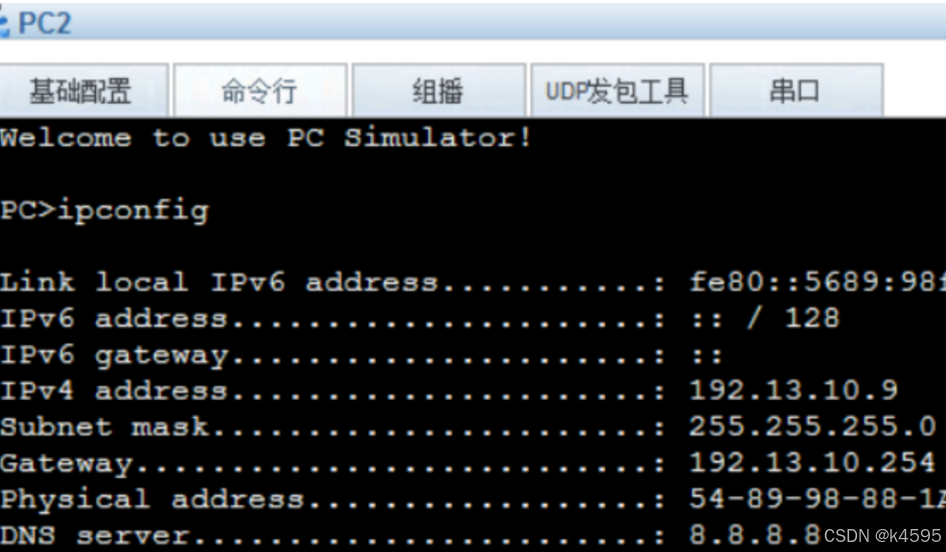

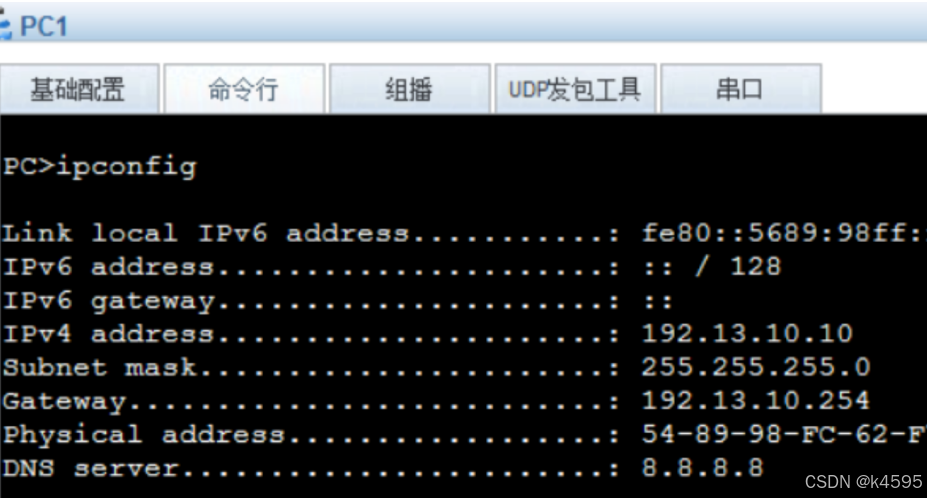

查看PC1 PC2 PC3地址截图:

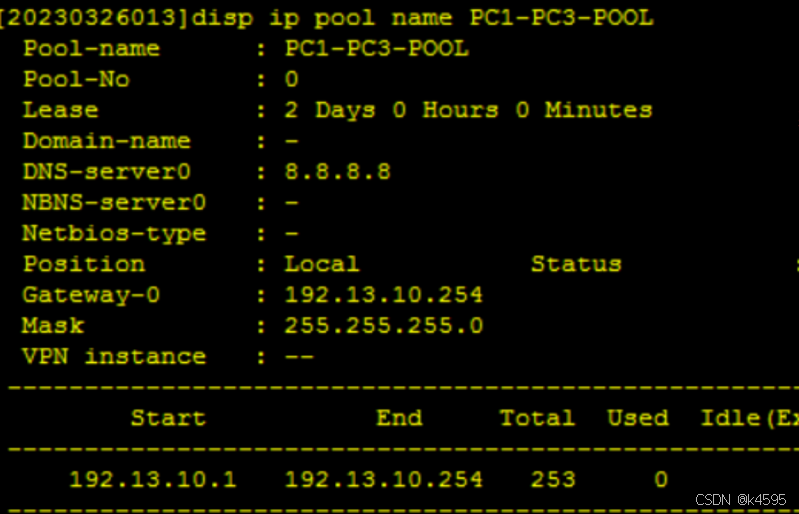

查看地址池hcia-pool的状态

七、学习DHCP有感

学习DHCP（动态主机配置协议）的过程，不仅是一次技术知识的积累，更是一次对网络通信原理和实践操作的深入理解。以下是我对学习DHCP的一些感想和体会：

理解网络通信的基础：DHCP作为网络通信的一部分，其学习和理解离不开对网络通信基础知识的掌握。从IP地址的分配、子网掩码的计算，到网络通信的协议栈，这些基础知识的学习为DHCP的学习打下了坚实的基础。
掌握DHCP的工作原理：DHCP的核心在于其自动化的IP地址分配机制。通过学习，我深刻理解了DHCP的工作流程，包括客户端发送DHCP DISCOVER请求、服务器响应DHCP OFFER、客户端选择并确认DHCP REQUEST以及服务器最终确认DHCP ACK的过程。这一过程的学习，不仅让我掌握了DHCP的基本操作，更让我理解了网络通信中协议交互的复杂性。
实践操作的乐趣：理论知识的学习最终要落实到实践中去。在实验室环境中，我亲手配置了DHCP服务器和客户端，观察了DHCP请求和响应的交互过程，甚至通过修改配置参数来模拟和解决了一些网络问题。这些实践操作不仅让我对DHCP有了更深入的理解，更让我体会到了动手实践的乐趣和成就感。
安全性的考虑：在学习DHCP的过程中，我也深刻体会到了网络安全的重要性。DHCP Snooping、IP地址的排除和保留等高级特性的学习，让我意识到在配置DHCP时需要考虑网络的安全性，防止非法的DHCP服务器接入网络，确保网络的稳定运行。
持续学习和探索：DHCP的学习并不是一蹴而就的。随着网络技术的不断发展，DHCP也在不断更新和完善。我意识到，要想成为一名优秀的网络管理员，就需要不断学习和探索新的技术和知识，保持对新技术的好奇心和求知欲。
