首先,关于命名原则
09指的当然是09年了,至于winter,09出了两个版本,第一个在冬天呃,所以是winter版,第二个版本在夏季所以叫summer版…到AD10就没有再分了…所以AD09到底是多老的版本了…
1 汉化处理(局部)
菜单栏 -> DXP -> Preferences
将该选项勾选上再重启AD09即可完成局部汉化。
2 建立工程
点击左侧的project
进行创建,
推荐新建后立即保存
3 在工程中添加库
由上到下分别为原理图、PCB图、原理图(元件)库、PCB图库
添加…
还可添加txt文件可以作为绘图过程的记录,便于后续的debug和改进。
下图为窗口——PCB库,可以在这里看到所有的元件
下图中该项可以查看或修改你选中的元件的属性信息
右下角显示了原理图的名称规格更新的日期等一些信息
4 添加官方的元件库
链接:https://pan.baidu.com/s/1QEHc29X4NG-lBUGFnBFv7Q
提取码:zwfg
点击库将文件的路径添加进去即可,
文件Miscellaneous Devices.IntLib为元件库
文件Miscellaneous Connectors.IntLib为插件库
5 自己制作元器件的原理图库
文件 -> 新建 -> 库 -> 原理图库
完成后如下图
可以用Ctrl+鼠标滚轮的方式对图进行放大和缩小
可以打开如下界面来对原理图库中的元件进行管理
双击可打开属性菜单并对其进行修改
点击放置并选择形状可以放置元器件模型(如下图)
习惯上将元件放在图中央
接下来按两下p放置引脚(放置 -> 引脚)
空格键可以使引脚逆时针转动.
在放置引脚的过程中可以通过按Tab键来调整属性
ps: 此处长度我改成了20但是上图没体现…
设置好的元件可以在右侧的SCH Library中看到
点击放置即可将其放置到原理图中
至于为啥我的器件下有红色波浪线…
大多数情况请参考:为什么原理图中元器件下面有红色波浪线?
当然,也可以直接贴近看报错
而对于一些像电池、LED之类的只有两个引脚或是形状上有差异的元件(自己用线勾勒轮廓)
先新建一个器件(转到原理图库文件 -> 快捷键 T -> C)
输入名字LED

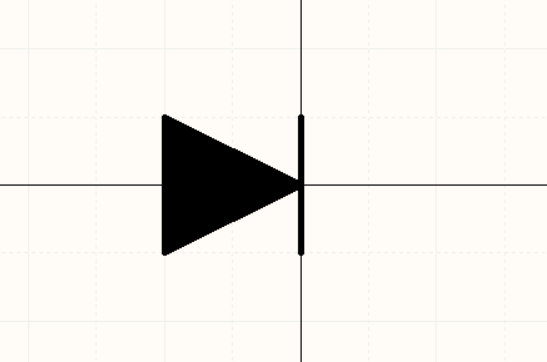

然后P L 放置线,勾勒一个二极管的形状出来,P Y 用多边型将矩形填充(最后如下图)
ps: 放置线和多边形的时候均可用Tab来调整对应的属性
再放上引脚
接下来画线
关于图中箭头占半个格…
按G键可以切换栅格对齐精度(界面左下角的G…)
同样,可以通过放置将其添加到原理图界面
