OTDR光时域反射仪-使用方法-适用于DSX-5000和DSX-8000

时域反射计通过测量光纤的曲线分析，了解光纤的均匀性，缺陷，断裂等。

OTDR光时域反射仪可用月光纤损耗（衰减）、接头损耗、光纤故障定位或者光纤沿长度的损耗情况等。fluke福禄克dsx-5000或者dsx-8000电缆认证分析仪是光缆施工、维护及监测中必不可少的工具，皆下来有深耕福禄克20年的维信仪器的Johnny给大家聊一聊dsx系列otdr光时域反射仪的使用方法。

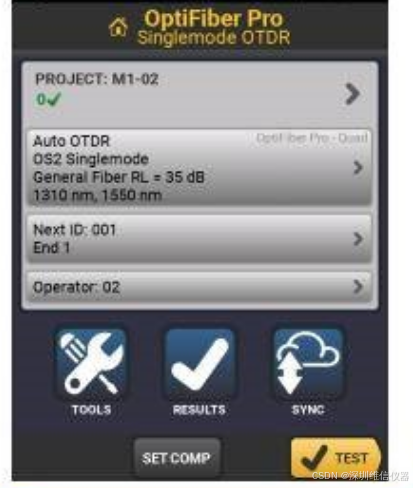

TEST SETUP

“Module”→ OptiFber Pro-Quad OTDR    使用的仪器模块 → Quad OTDR 模块

“Test type” → Auto OTDR     测试类型 → 自动OTDR

“Launch Compensation” → On     带有前导发射补偿光纤→ 打开

Macrobend detection  光纤弯曲检测

Wavelength：1310nm 1550nm 波长

Fiber Type：OS1 Singlemode  光纤类型  根据现场选择

Test Limit： General Fiber 一般光纤

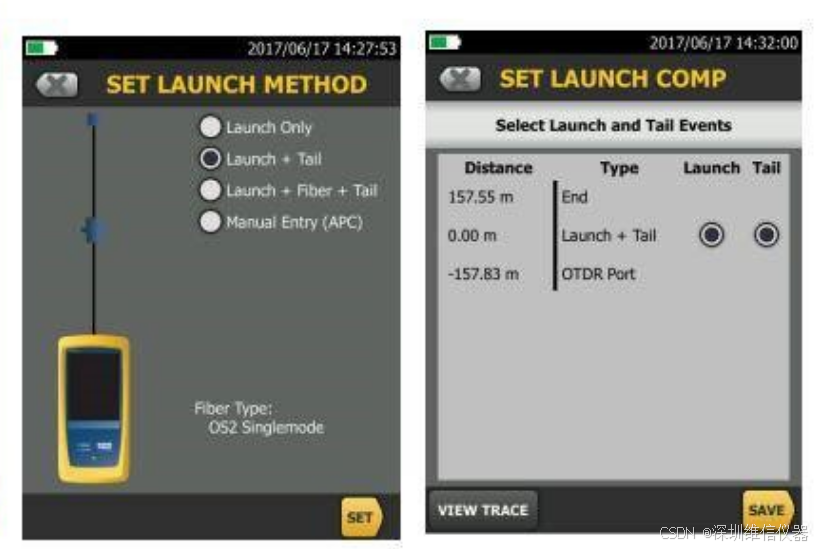

SET LAUNCH METHOD

根据实际情况 设置前导光纤
