最近要配合MES采集和控制数控设备，又不想把这功能集成在MES中，另外也是为了提高扩展性，于是就用PowerDesigner设计了系统结构图，简单画了一下类图，经过初步研究，觉得可行，就动手。

系统组成部分：

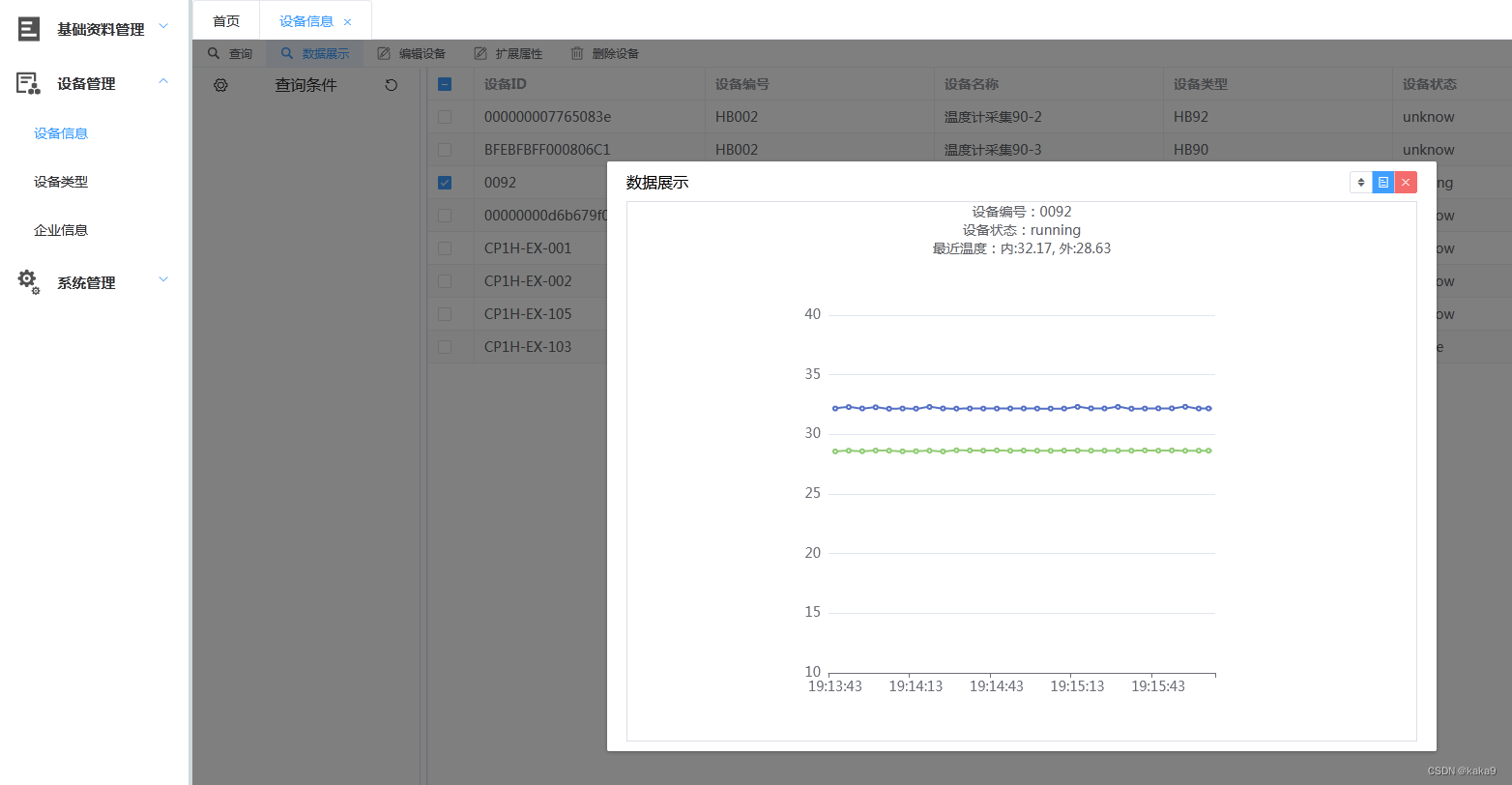

1、设备管理服务，管理系统中的设备数据，若未在此服务中注册的设备，消息调度服务将丢弃消息；当终端采集程序有更新，将通过MQ下发更新消息，终端设备自动更新程序并重启应用新的程序。此服务订阅

2、消息调度服务，所有设备的消息均发送到此服务，数据接入接口采用插件式方式接入，目前支持MQTT和MQ两种协议，内置一个MQTT服务，向内部应用服务接收到设备的消息，可扩展应用，例如历史记录、大屏展示两个微服务，各自独立，互不干扰，可将来扩展应用。

设备消息进入到调度服务后，经过简单处理和过滤，在内部MQTT服务器发送标准格式的消息，其Topic定义为 DeviceMessage/{DeviceType}/{DeviceID},对于不同的具体应用，可以定制模拟接收不同范围的设备数据，例如对某一中设备类型D001，则接收DeviceMessage/D001/+这样就可以接收此设备类型下的所有数据。

调度器内部开启了一个设备状态缓存器，当超过10秒（可配置）未收到设备上传的消息，则判定设备离线。当设备状态发生变化，将通过调度器发送设备状态变化的消息。缓存使用框架自带的CYBMemoryCache类实现，例如 cache.Set(deviceId,status,TimeSpan.FromSeconds(10),(key,value,reason)=>{//在此发送超时消息})，其中key是deviceId,value是status,reason是该key从缓存中移除的原因，包括使用代码主动移除，被替换，超时移除。原来框架使用的是微软自带的MemoryCache类，但是使用起来比较复杂，且超时消息是被动触发，使用也复杂，因此自己写了个这么类。

3、历史记录服务，所有接入的设备消息，自动记录到Mongo数据库中，且提供API接口查询历史记录。设备数据分成每月一个表记录。

4、大屏展示服务，为适应不同的大屏展示需求，不同类型的设备或者单独设备，可定制组织大屏展示数据格式，且支持热插拔的插件；前端通过WebApi向此服务请求数据，后端采用内存缓存大屏数据，大大降低高频率刷新数据的压力，但对于内存的需求就会相应增加，对于设备数量多的企业应用，需要配备更多的内存的服务器。

在应用程序目录下，放置一个Receiver目录，把要处理大屏的接收器文件放到此目录中，并使用FileSystemWatcher监视文件变化，实现热插拔接收器，不过，这个文件监视变化占用的系统资源有点多，且不太灵光，还未能很好解决，先用着。接收器必须实现接口IMessageReceiver，接收器为每个设备开启一个IContainer容器，把大屏需要展示的数据存放到此容器中，当前端调用获取大屏数据时候，实际上是把容器的数据发送出去，此容器是具有一定处理逻辑的，根据大屏展示的实际需求来定制开发，例如汇总一定时间周期的数据。

5、系统管理服务，整个IOT系统的协调和调度，以支持微服务之间的通讯。

6、基础数据服务，对于企业应用，注册公司名称以及参与到系统中的员工等信息。

7、中台调度服务（可选），当应用增多的时候，可实现微服务负载均衡。

系统设计主要技术：

Asp.net Core,RabbitMQ,MQTT,WebSocket,WebApi,MongoDB,Redis,SSO,OAuth,EChart,ModbusTCP

使用组件：

.net5.0,MQTTnet,RabbitMQ.Client

主要解决问题：

1、要能够接收不同的外部通讯协议，构建一个转换数据的工具类，此功能分两部分，一部分是基于树莓派的数据接收和发送功能，这个是系统自带的部分，可以支持基于net或者485的接入方式，更加灵活；树莓派中的程序，能够通过管理微服务下发程序，实现即时更新功能；另外一部分是在中转微服务中，这样可以支持MQTT以外的通讯，例如http,socket等。

2、建立一个中转服务器，其内部使用MQTT作为中转器，且支持WebSocket,可以直接提供给页面处理展示数据，此服务不能参杂任何个性化的功能，例如报警等。此服务主要是接收经过转换后的标准数据格式，下发设备控制指令，转发通知、警报等消息

3、构建基于Mongo的DAL层，实现框架的IDAL接口，方便接入现有系统开发框架。

4、构建中转消息的发送和接收组件，主要功能是为管理微服务、日志微服务、大屏微服务等提供数据接入基础。

5、构建设备数据处理的基类，用于针对性设备的报警、计算等功能，且以插件的形式出现。在管理微服务中设计一个热插拔功能，能够自动加载或者卸载插件。

6、与MES互相通讯的WebApi接口定义。此方法可以在现有开发框架上定义互相的API接口即可。
