西门子S7-300如何接入组态王

新建设备并配置

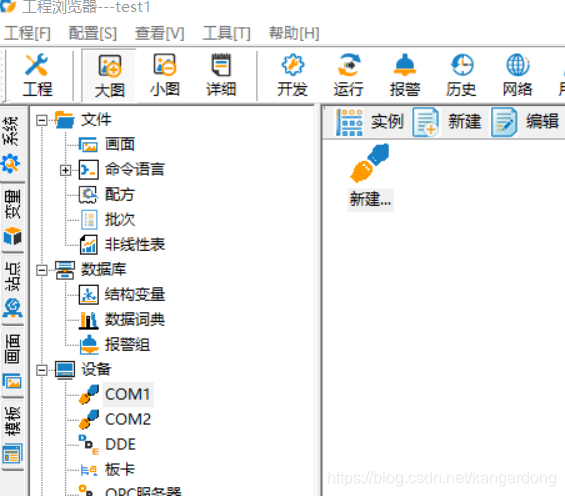

首先新建一个组态王工程，新建一个设备
在这里插入图片描述
选择PLC->西门子->S7-300(TCP)-TCP，然后 下一步
在这里插入图片描述
给设备取一个名字，此处为默认
在这里插入图片描述

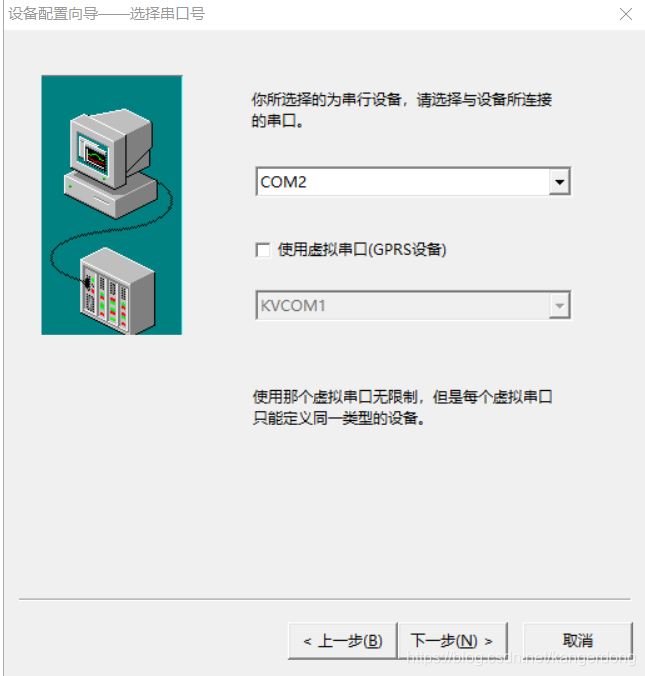

由于这里用的是TCP，串口随便选择一个
在这里插入图片描述

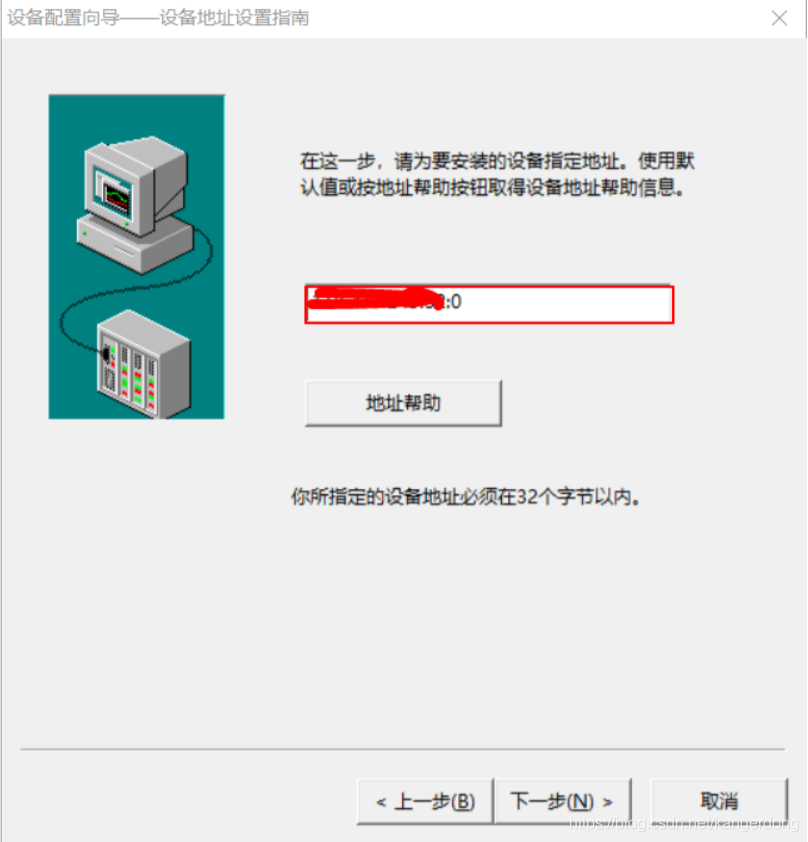

填写IP地址
在这里插入图片描述

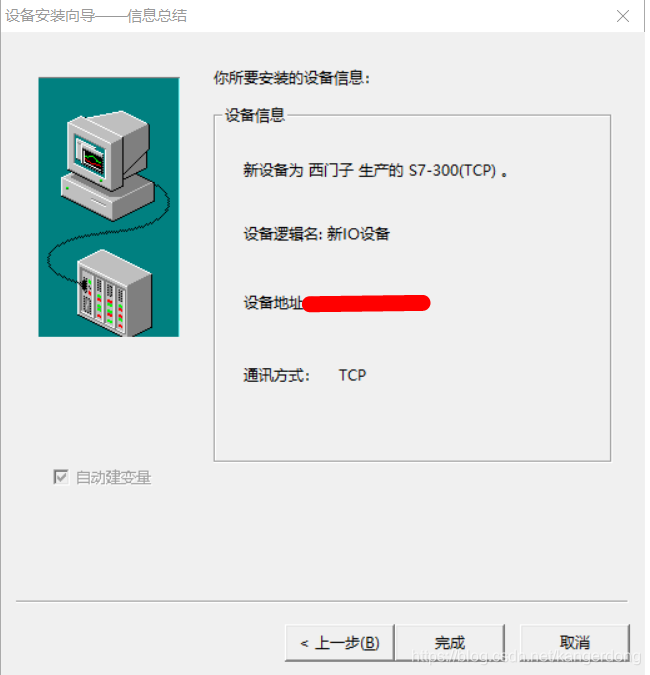

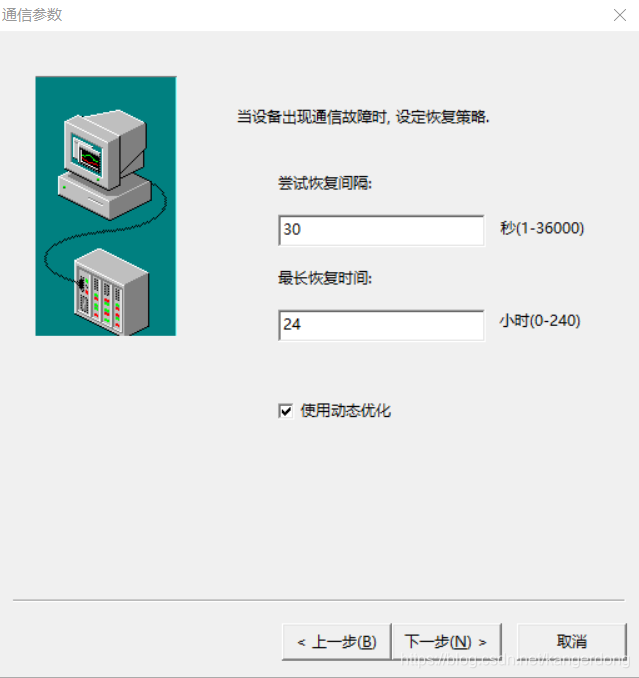

此处为默认
在这里插入图片描述
在这里插入图片描述

新建变量并配置

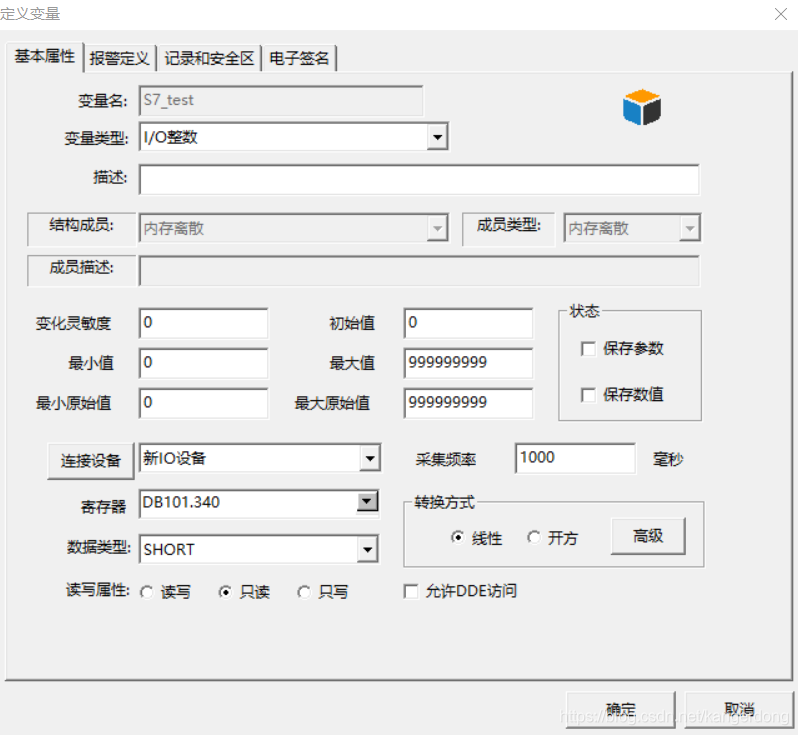

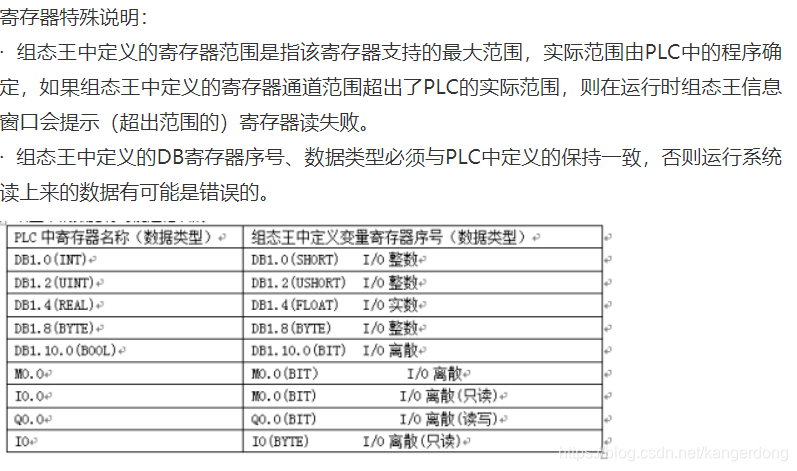

新建一个变量，如下图所示配置
在这里插入图片描述
在这里插入图片描述

新建窗口并显示结果

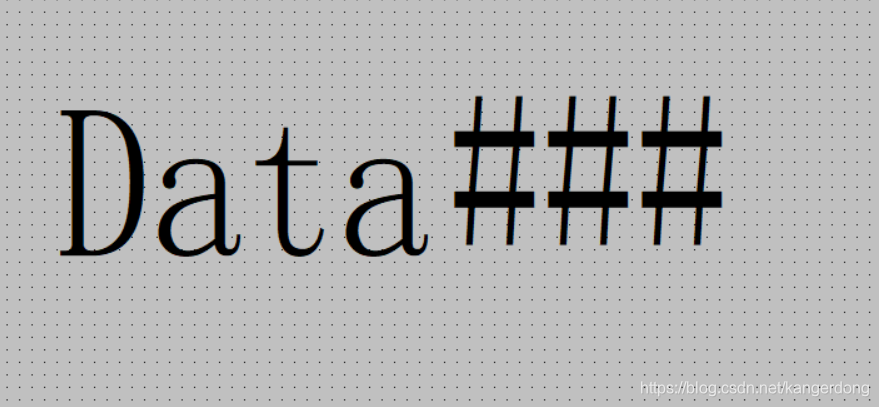

新建一个窗口，如果新建2个文字
在这里插入图片描述

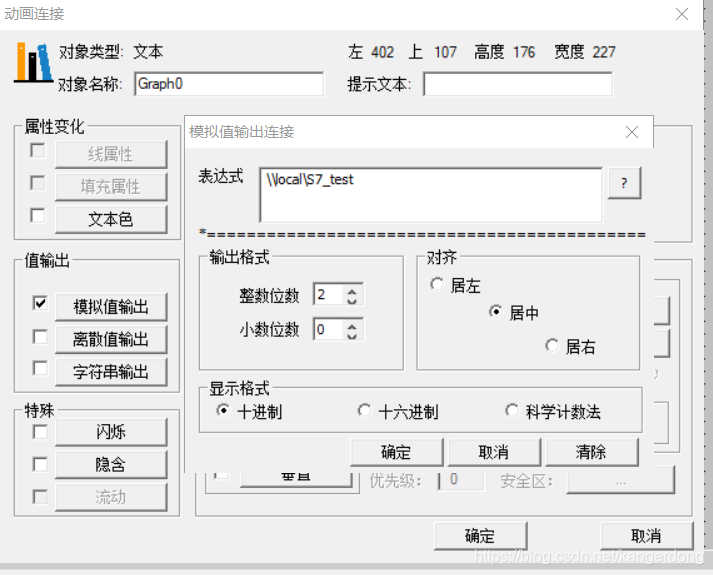

后一个字符串绑定定义的变量，用于显示数据
在这里插入图片描述

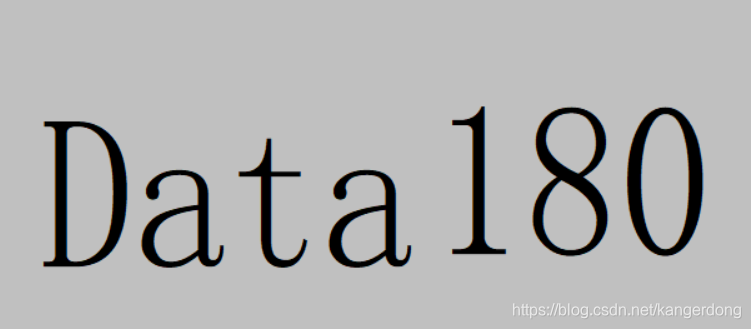

最终结果
在这里插入图片描述
