本文介绍如何利用Lua控制硬件Camera接口进行拍照，并结合MQTT协议将图片数据上传至云端。内容涵盖硬件设计注意事项、Camera底层core解析及源码分析，最后展示图片上传结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

一、前文

教程目录大纲请查阅：玩转合宙Luat教程——导读

Air724模块支持一路摄像头接口，可以用于扫码，拍照应用。

但是局限性比较大：

  • 仅支持SPI接口实现
  • 最高像素30W像素
  • 支持数据格式YUV422, Y420, RAW8, RAW10
  • 集成GC0310驱动

二、硬件设计

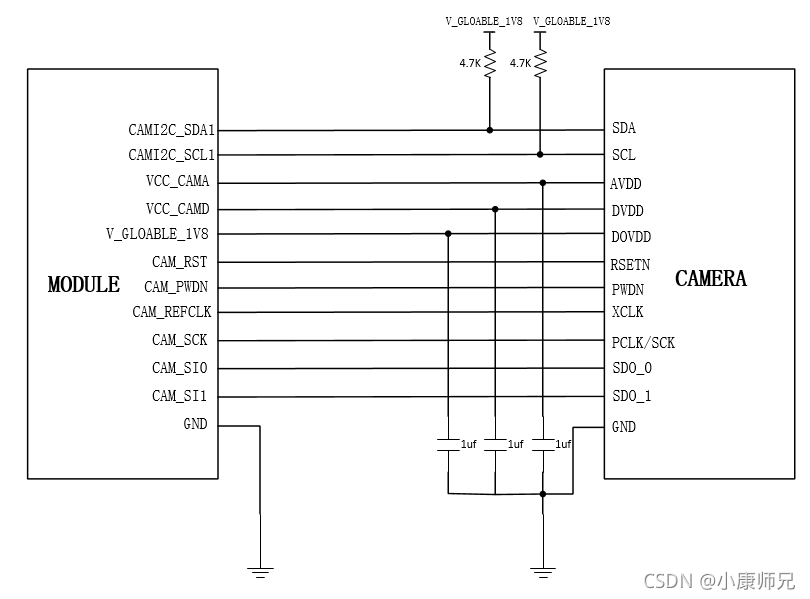

在这里插入图片描述

注意：

  • AVDD,DVDD,DOVDD的滤波电容要靠近摄像投接口放置
  • CAM_SCK,CAM_REFCLK时钟走线要包地处理
  • 整个camera走线要远离VBAT和RF走线，以免互相干扰
  • 模拟电源VCAMA要包地处理，整个摄像投的模拟部分是由VCAMA供电

三、Camera底层Core
