闲来无事,在刷电子产品的时候发现了一款充电宝,20000mAh
,附带了lighting和typeC双接口的充电线,宣传写着氮化镓
,100W充电
,价格39.9元
;抱着绝对怀疑的态度,买了回来,主要是为了拆解一下,它到底是怎么做的方案。

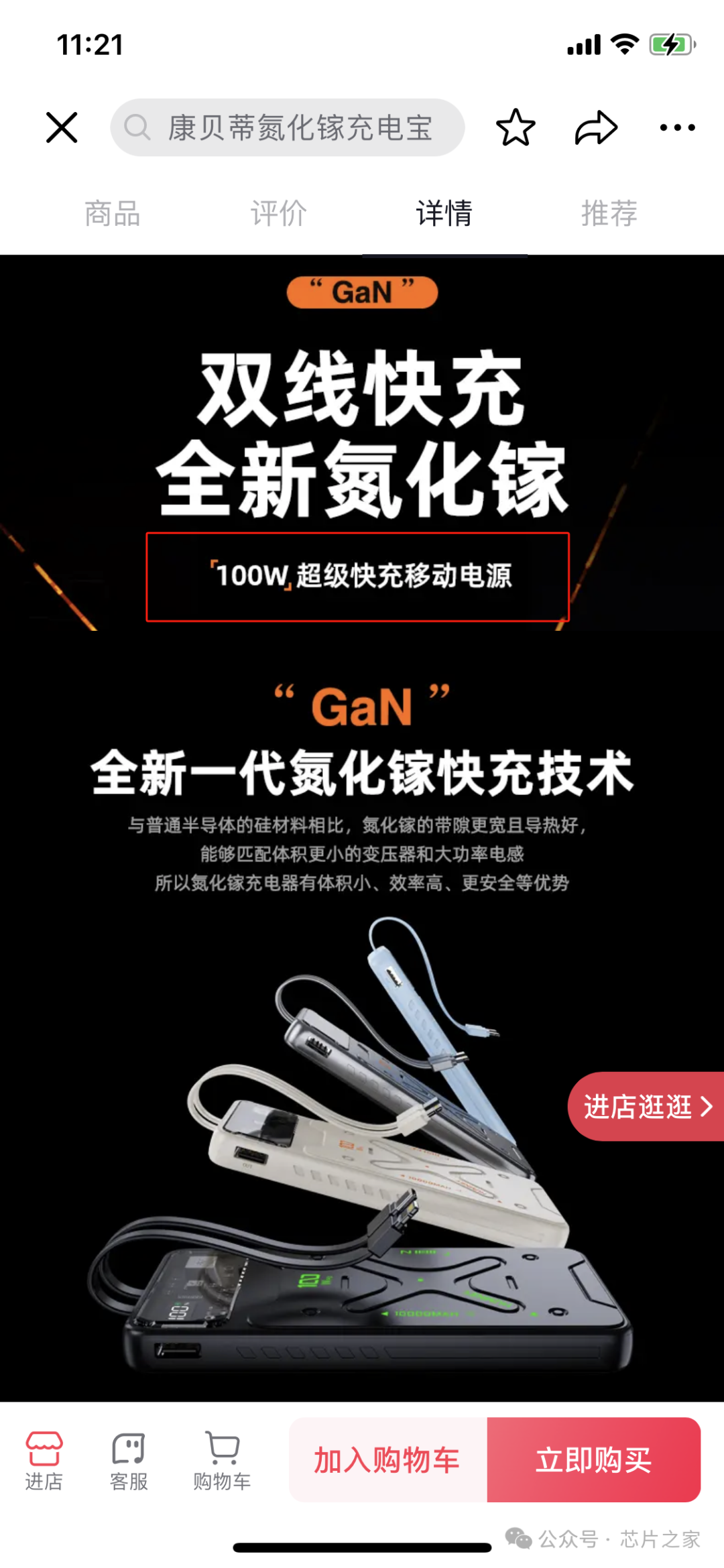

下面进入主题,拆解以及使用分析环节,先来张商品界面截图

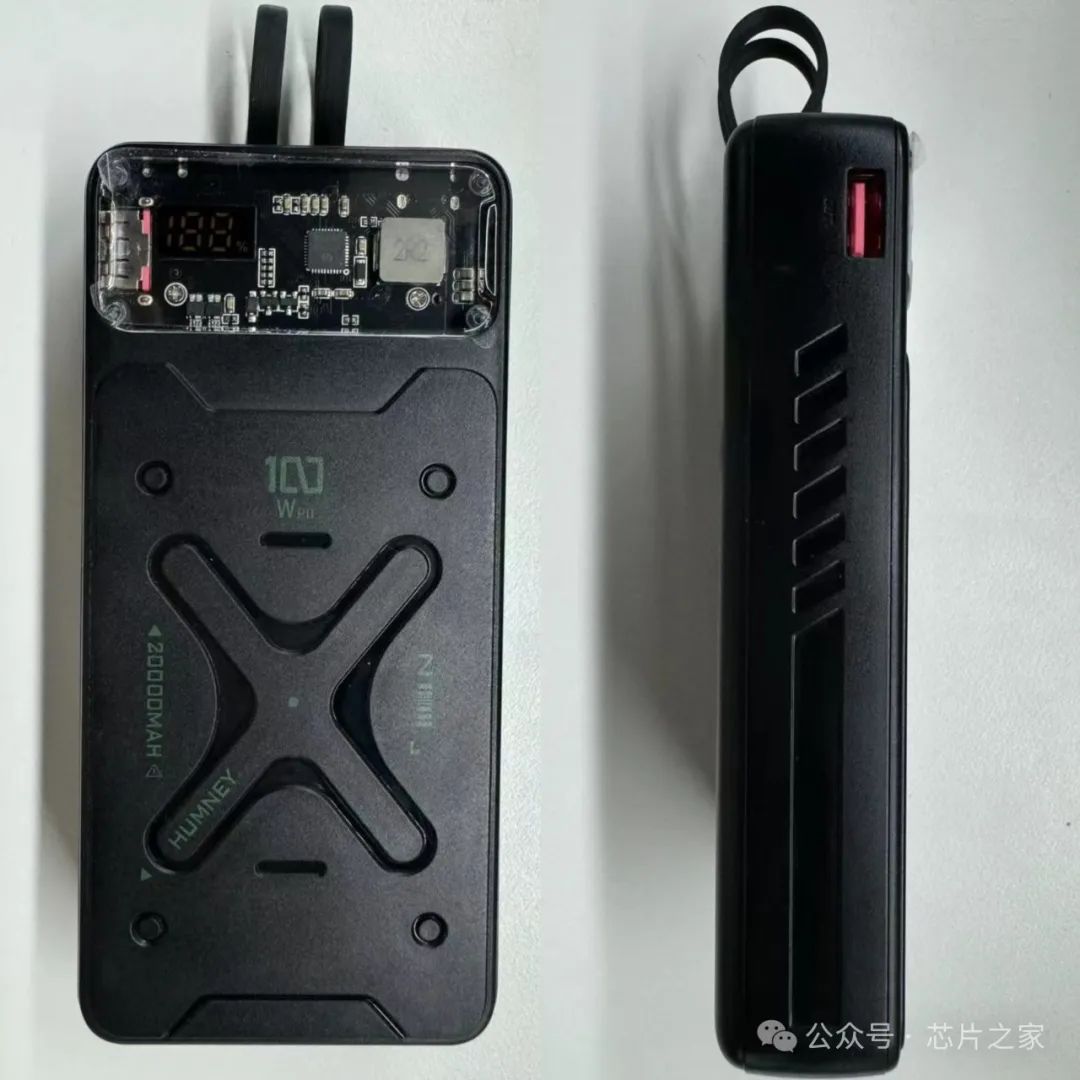

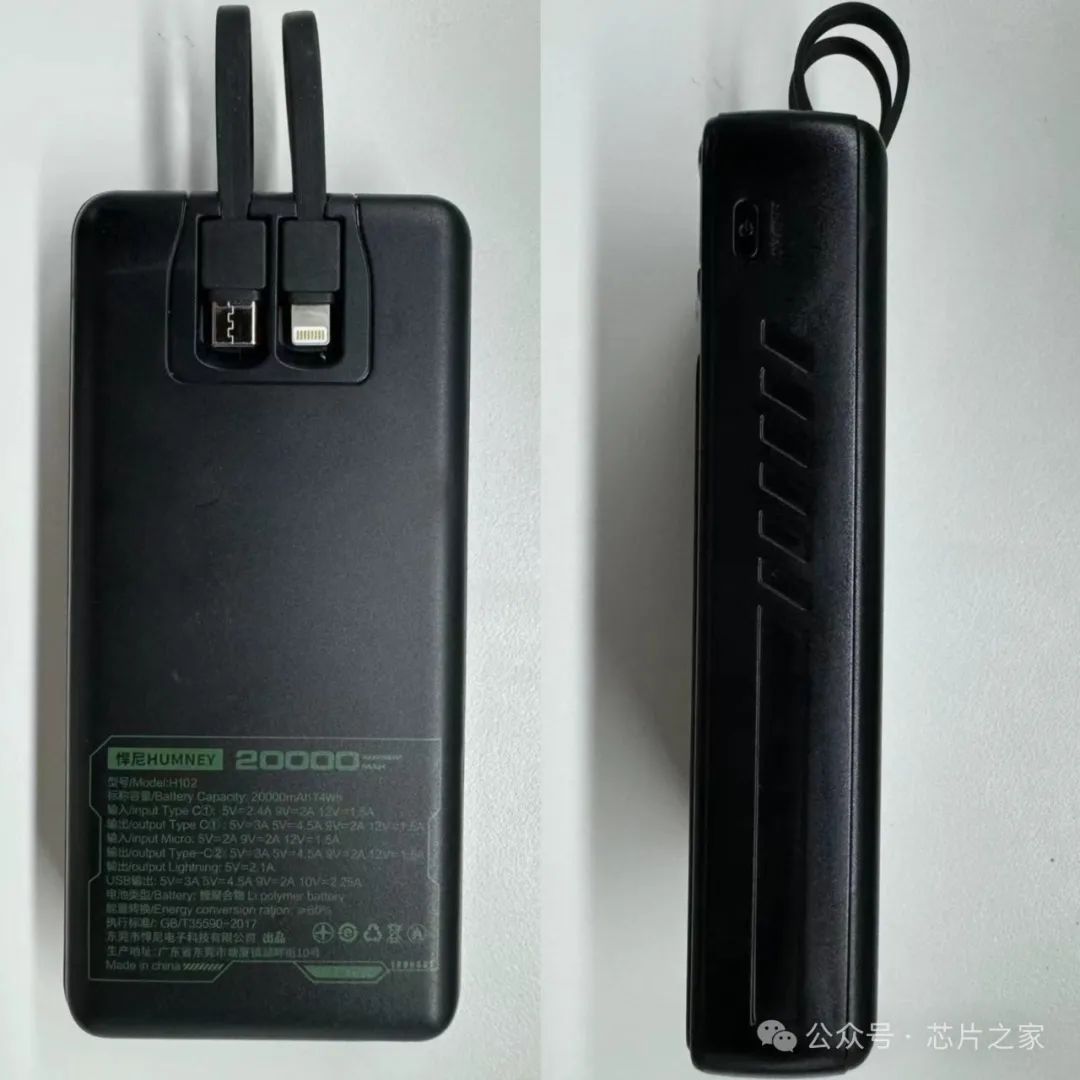

实物完整图:
充电测试:

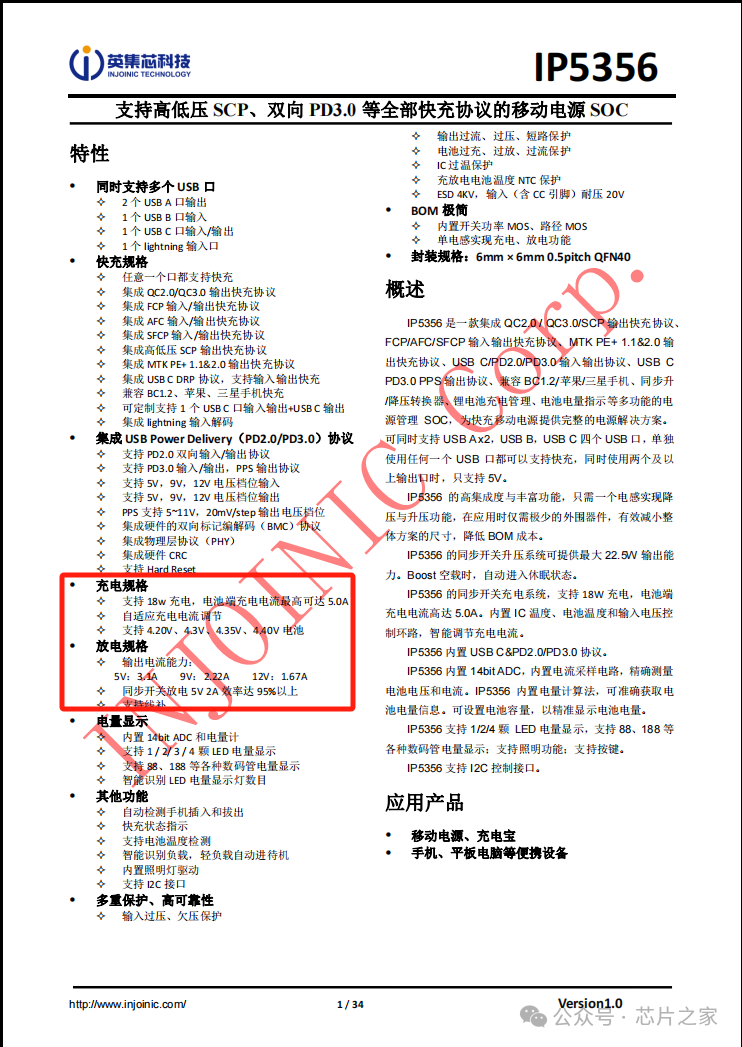

测试前按照惯例,下载对应的规格书资料进行查阅,规格书上明确写着充电支持18W,放电最大22.5W
,跟宣传页上面的氮化镓100W压根不是一回事!

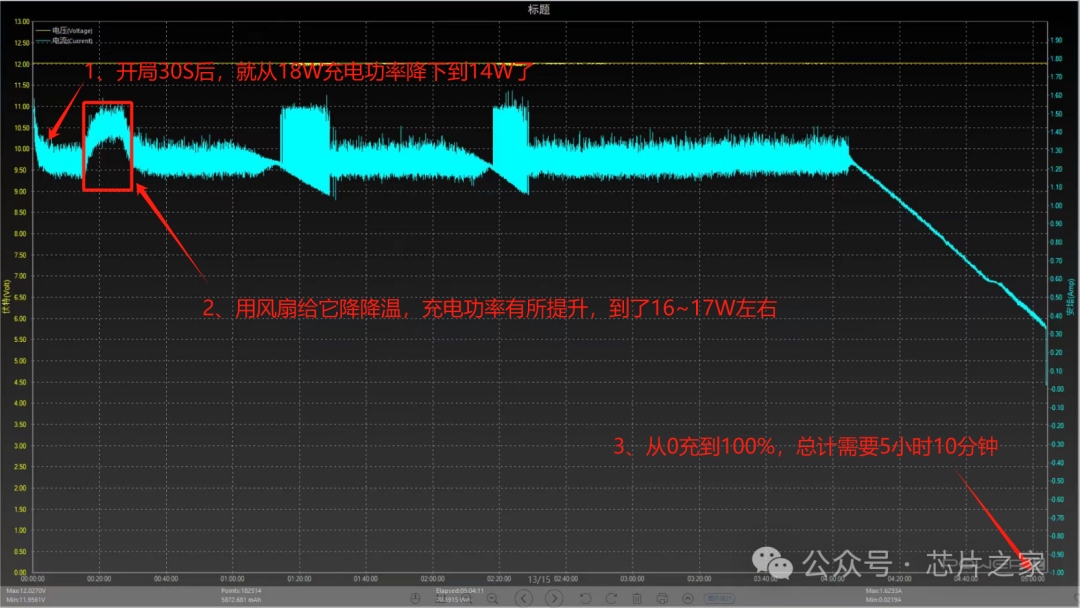

充电曲线如下图,仅仅开局30秒
看到了18W的充电功率,然后就一直无法重回巅峰
,真nan人真是硬不过30秒啊,充电功率都在18W以下

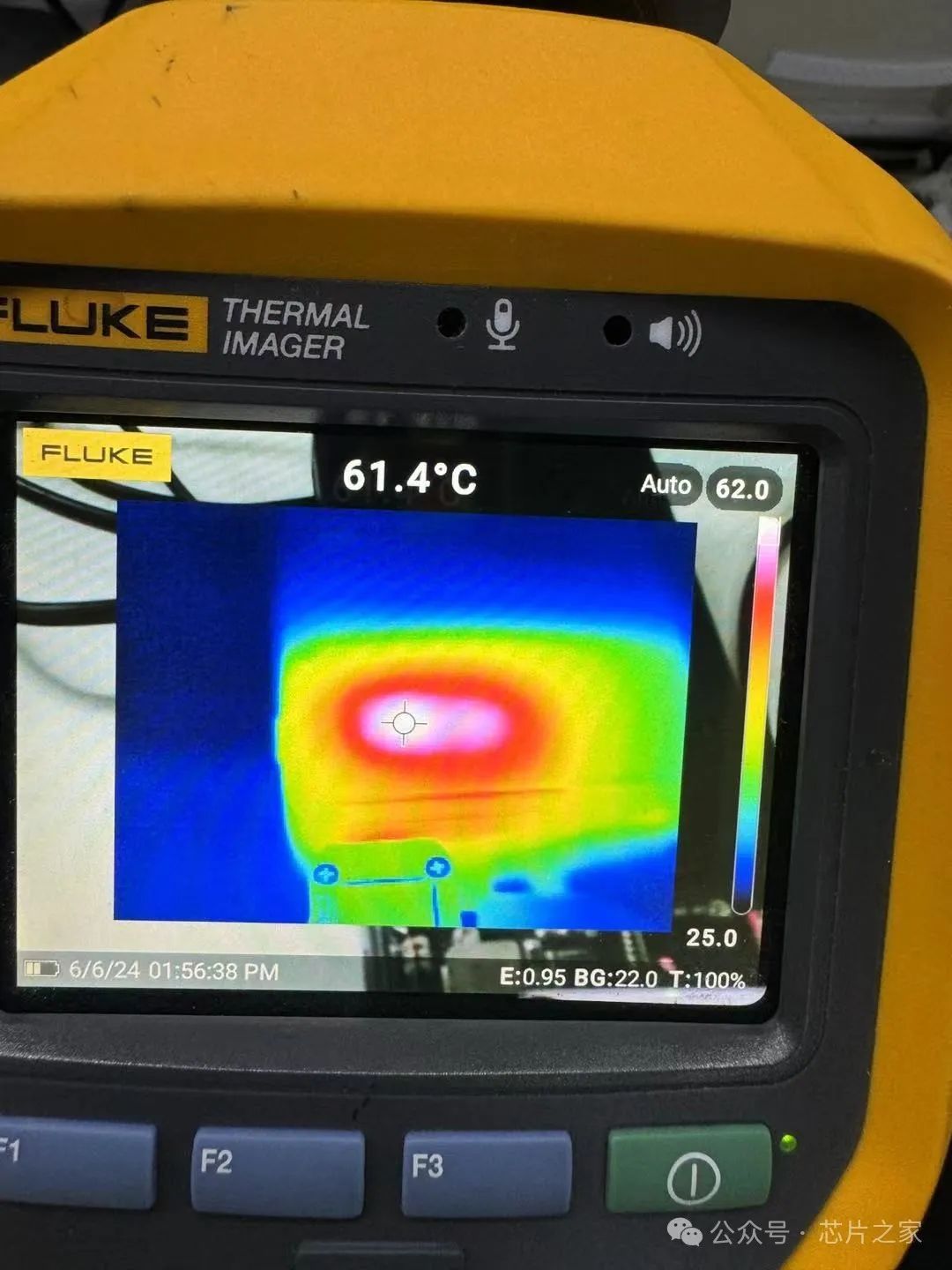

,初步分析是电流大,温度太高,效率下降严重;于是拿出红外测温仪和风扇进行对比测试。
小结:
1、发热严重,内部电感发热,传导到透明面壳,温度很高,烫手,并且高温使充电效率降低;
2、整个充电曲线恒流阶段充电功率基本上只有14W左右,从0~100%充满电时间5小时10分钟.
放电测试

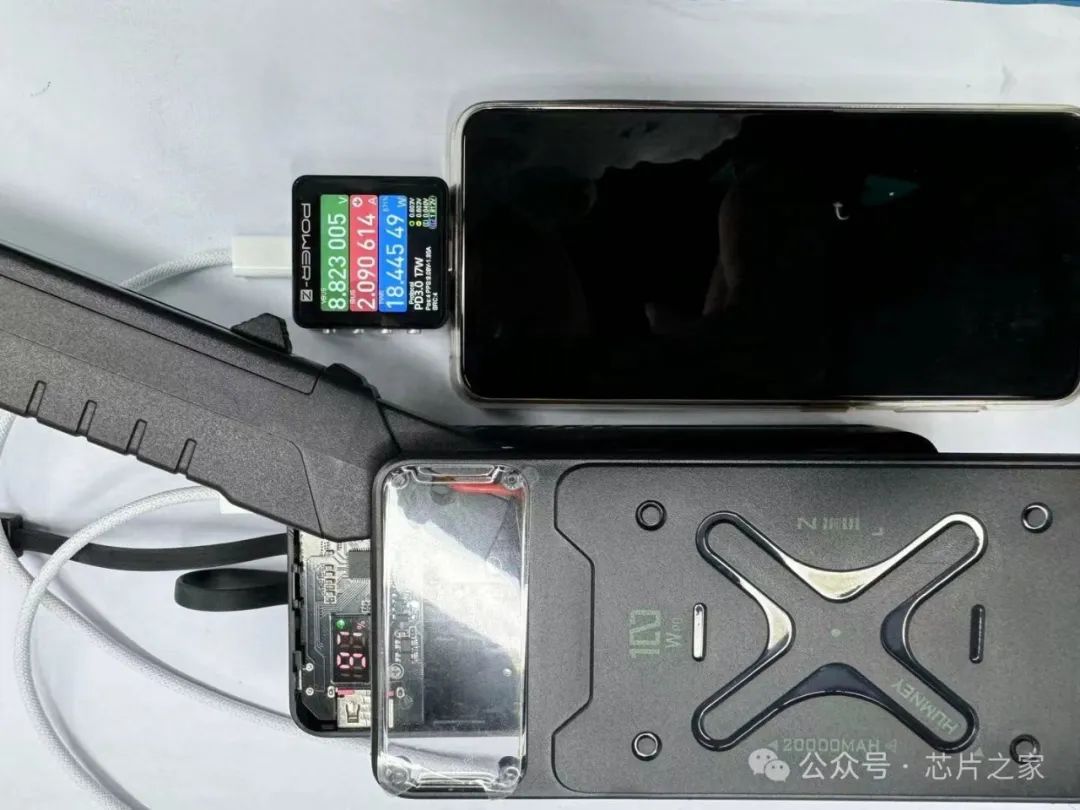

1、用typeC加CC线给手机充电,可以激活18W
快充协议 用电流钳
测试充电池电流5.5A
,电压4.02V
,计算效率18W/22.11≈81.4%
;

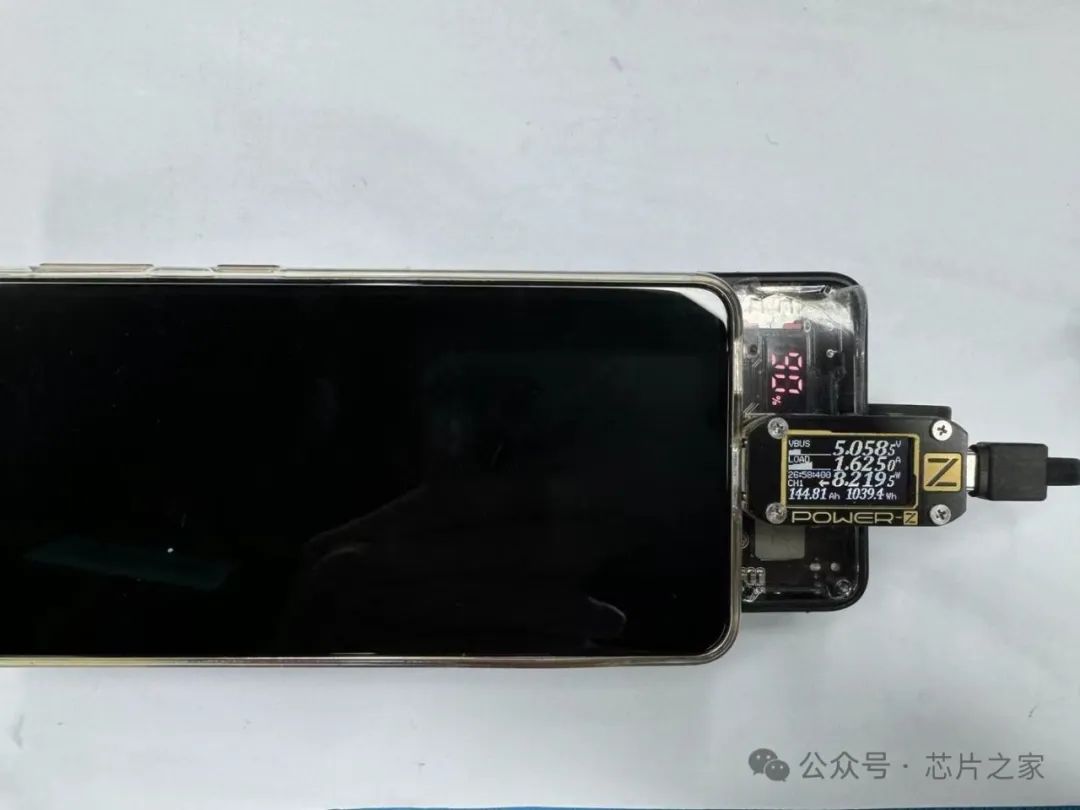

2、自带
的typeC线,不能激活PD协议
,充电功率只有8W
,但是效率高很多,可以达到95%左右;

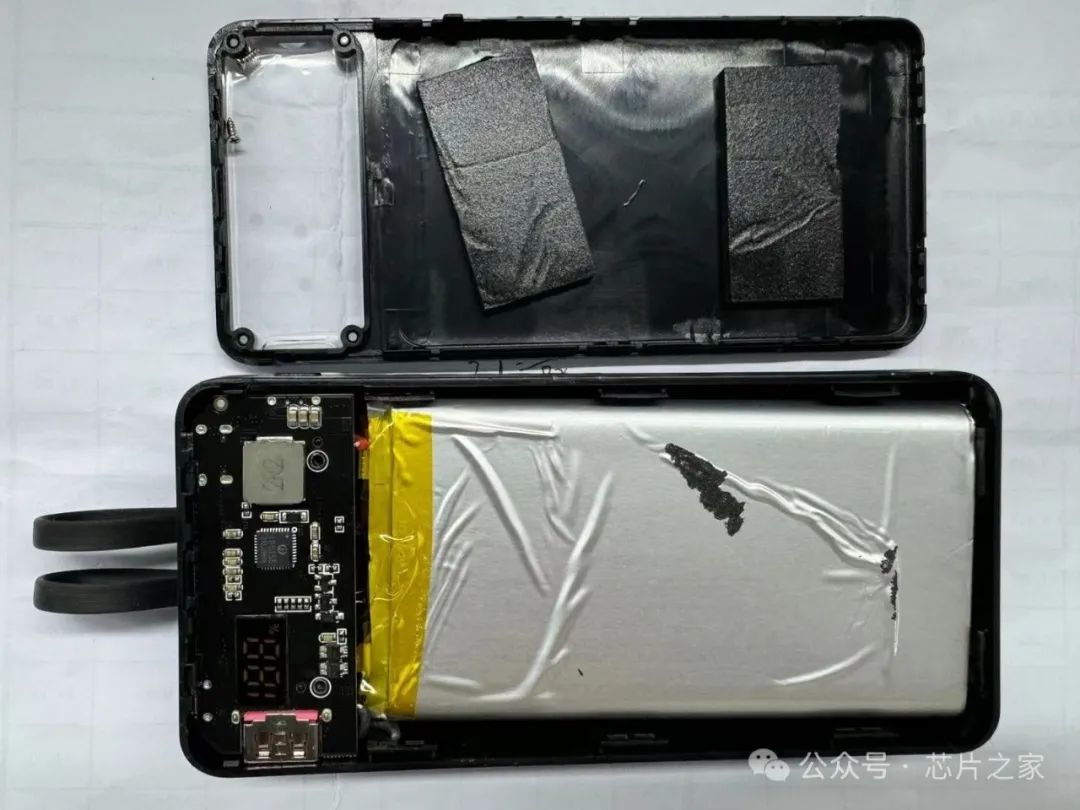

拆解图
物料BOM:

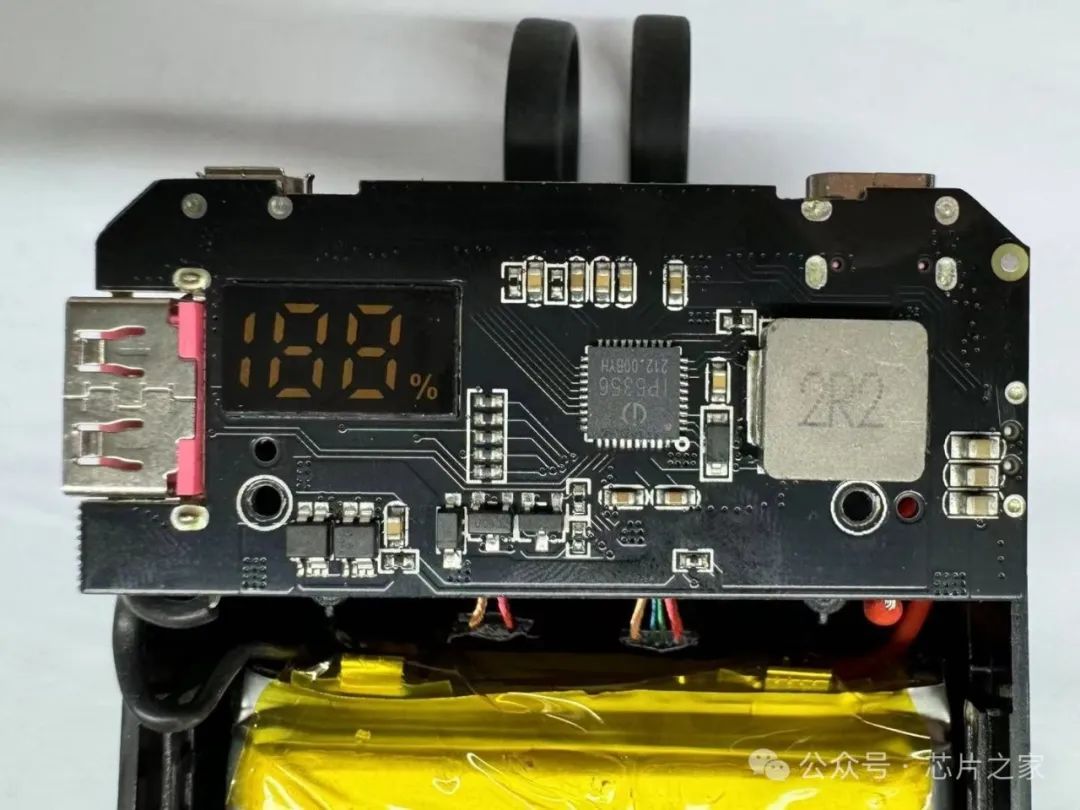

一块PCBA(IP5356充电宝带显示屏方案),成本估计
7~8RMB

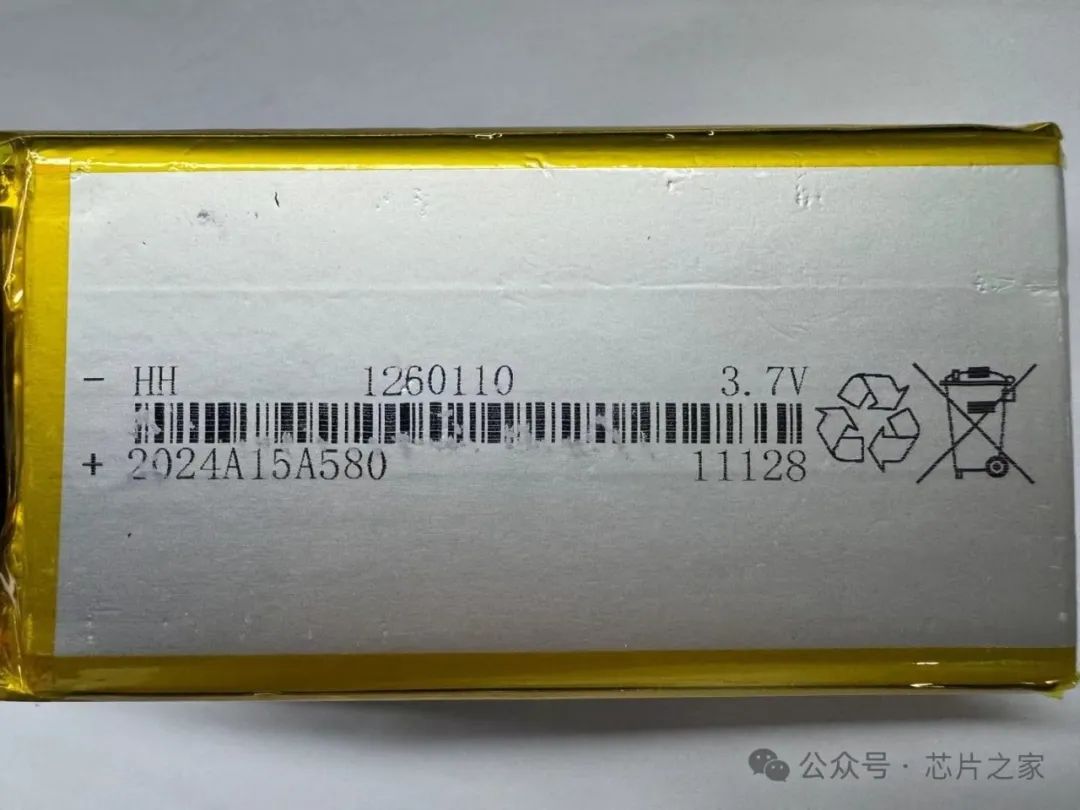

;两个并联电池(锰体系电池),成本估计
20RMB
;一套壳料+两根充电线,成本估计
2.5RMB
;
总结
电池确实用的20000mAh,但是根据电池厂家回复,寿命一般都在100~200次循环或者半年后,都会有严重衰减;
实测放电功率15~18W之间,对20W以内充电的机型来说刚好够用,对一些支持更大功率充电的机型,那肯定充电速度会差上一些;
自带的线材很差,无法激活协议,仅有8W的功率,非常慢,体验差;
发热会传导到透明外壳表面,烫手(这个实在忍不了,明明很容易解决的问题,就这么放任,得给差评);
这个产品,感觉就像是放电功率15~18W卖给大家,赚个转手费用,没什么技术含量,也没什么难度,简单好使;
商品宣传是个大忽悠,本来就是被忽悠买来的,针对产品本身,一分钱一分货,大家合理评估需求。
往期拆解

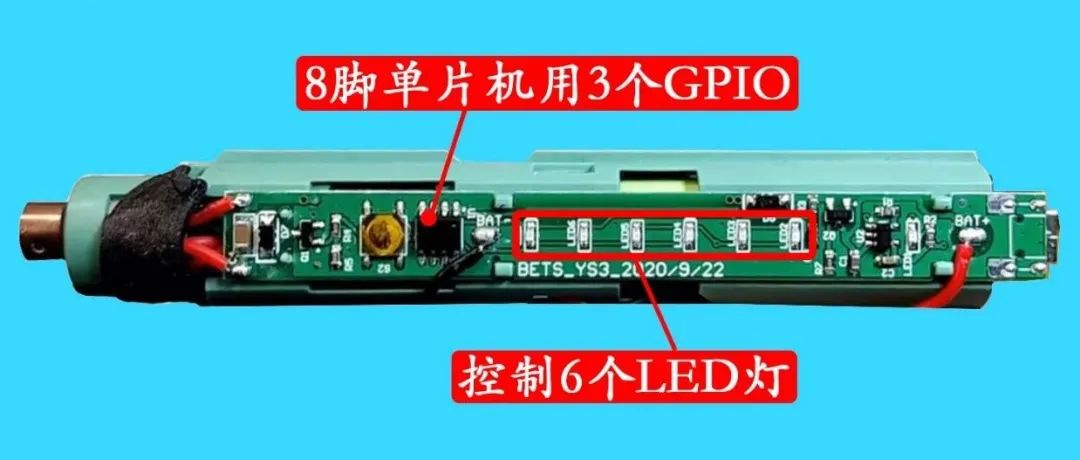

拆解电动牙刷,用3个IO口控制6个LED灯,怎么做到的?查理复用!
