九阳热水壶拆解及硬件分析

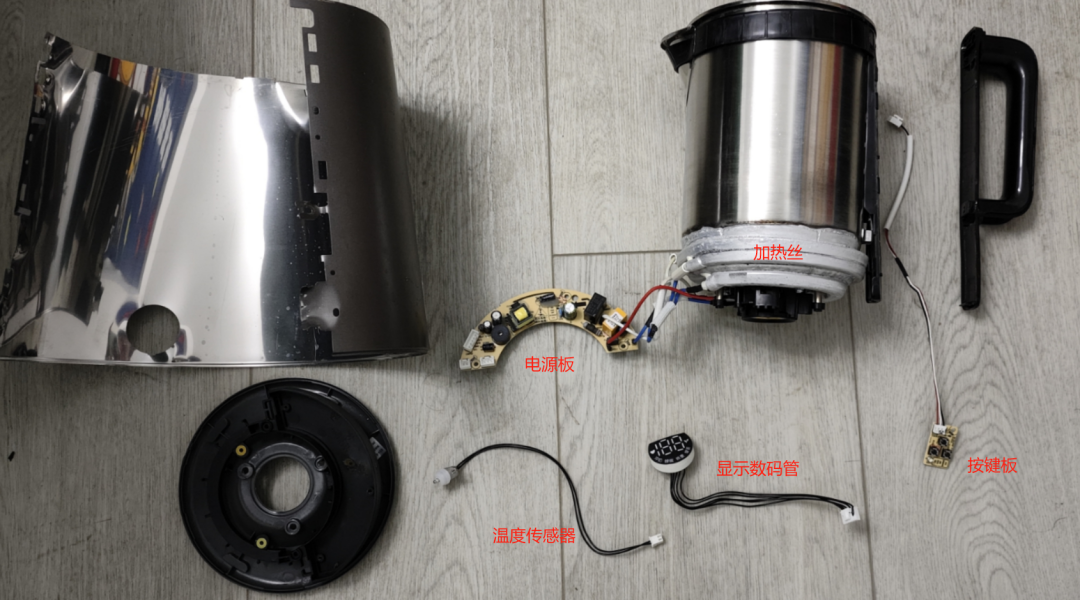

       最近家里的九阳热水壶坏了，想着拆解一下，看看能不能维修，所以本期主要与各位同好分享热水壶拆解，整体的拆解图片如下图所示：

然后我们就直接看电路部分了，其余的结构件就不看了。首先是电源及控制板，可以看到热水壶的接电部分，最中间是火线，第二圈是零线，最外圈是地线，同时热水壶的壶体金属部分也是连接到地线的，这个也是为了保证我们人体的安全。

关于电源部分，只看到了差模防护火线和零线之间加了一个压敏电阻（丝印HEL 100561K），没有看到做EMC的共模防护：

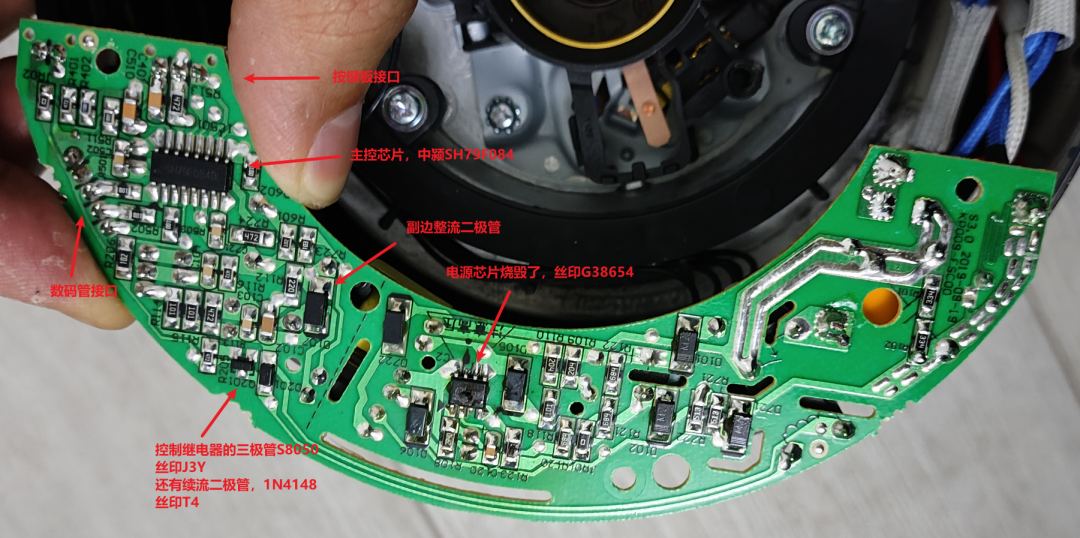

然后看控制板和电源板的背面，可以看到主控采用的是中颖的SH79F084，是一个基于8051兼容流水指令的8位单片机。然后可以看到，电源芯片烧毁了，所以说这个电热水壶才无法使用，这个电源芯片我也没查到型号，丝印G38654，是一个反激的拓扑，应该是输出12V。

然后过一个78L05给单片机以及数码管按键板供电。左下角采用了一个sot23的三极管S8050和1N4148作为继电器的控制部分，控制热水壶的加热和调温，继电器型号是永能的YX201H-S-11DMF：

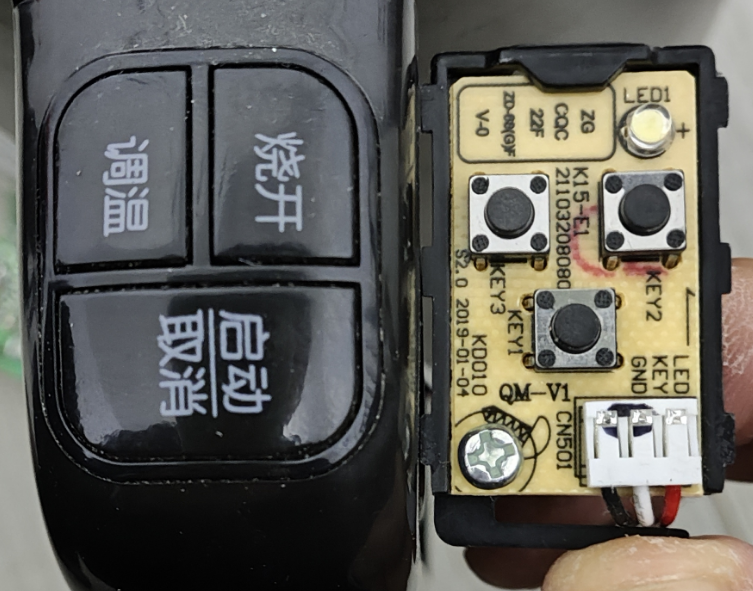

然后是平平无奇的按键板，采用的是ADC按键的形式，像这种三根线，想都不用想，基本就是ADC按键跑不了的。

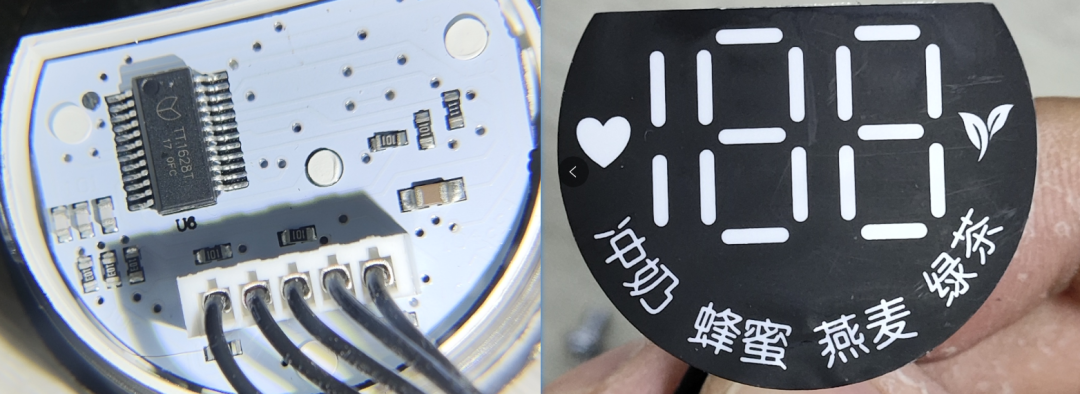

然后是显示板，采用的是TT1628的控制芯片作为数码管的控制，然后MCU与TT1628通信控制数码管：

总结：不修了。
