前言：北漂第二年，我买了个空气净化器

北京的空气条件逐渐好了，如果不算近几年北京春天的扬沙天气，总体来讲北京的空气质量还是可以的。我当年的空气净化器也很少开了，但是这东西每天放在那里不用，我有点手痒痒，就想拆开来研究下。

Part 1 拆解流程

整个拆解的过程，比我预料中要困难得多，最早使用的时候，有一次我不小心把一根牙签掉落进了出风孔，导致风扇无法正常转动，我叫了上门维修，维修的小伙跟我年龄相仿，他是厂家的专门的售后人员。时间太久远了，但是我记得他很效率地就把机器拆开，取出了牙签。估计没用半小时，就把它拆开了。

但是我变拆边研究，足足花了两天时间才把它勉强拆开了，之所以说勉强，是我拆解的过程中，因为不知道拆解的先后顺序，导致很多塑料卡扣，螺丝固定的卡扣都拆裂了，断了。我媳妇在旁边不断给我配音：“我听到了断裂的声音！”

接下来，我将按照拆解的先后顺序，介绍这款空气净化器的拆解过程，注意，这个拆解过程非常重要，要是没有按照这个顺序，是必然会把固定卡扣拆坏的，整个拆解过程，我对他们的结构设计工程师佩服得五体投地。话不多说，上图！走起！

为了方便理解，我先把整体的拆解流程，做了一个思维导图呈现出来，方便整体上先建立起一个大概的拆解框架

1.1拆解前的必要操作：断电

拆解或者维修任何电器前的第一步操作，就是：先断电。带电维修或者拆解的人，有两种人，一种是高人，那是艺高人胆大，一般人学不来；另外一种是死人，无知者无畏，弱电设备可能顶多冒个火花，吓你浑身冒冷汗，强电设备可真就是致死量满满了。任何操作，安全第一。

拆解前，先来个整体视图

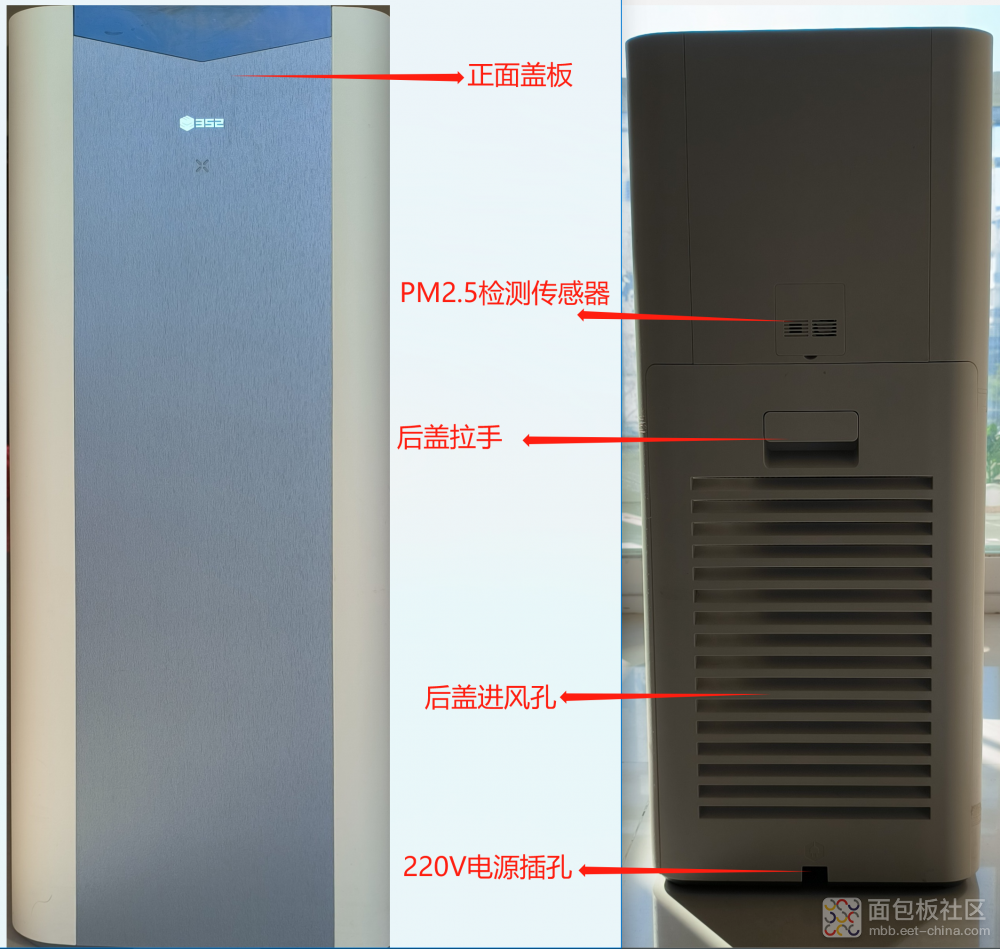

正面和背面的视图

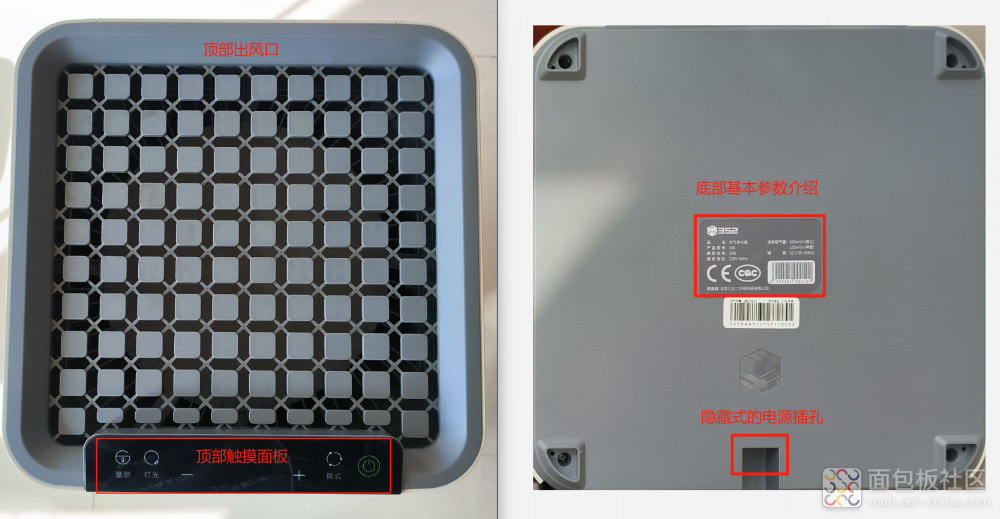

顶部和底部的视图，顶部是一些触摸按键，底部标签上是一些机器的基本参数。

侧面，机器的两个侧面是对称式设计，下方分别是进风口，连同背面的进风口，也就是机器是三面进风，上面出风。因为机器底部没有滑轮，移动不是很方便，而且这个东西类似于冰箱、洗衣机，如果放置到屋里基本不会有随时移动的需求，当然，没有设计底部的滑轮也可以降低一部分成本，机器上方两侧分别有这样一个凹陷进去的把手，方便移动机器，就像快递箱两侧的开孔一样的设计。

1.2 拆后盖

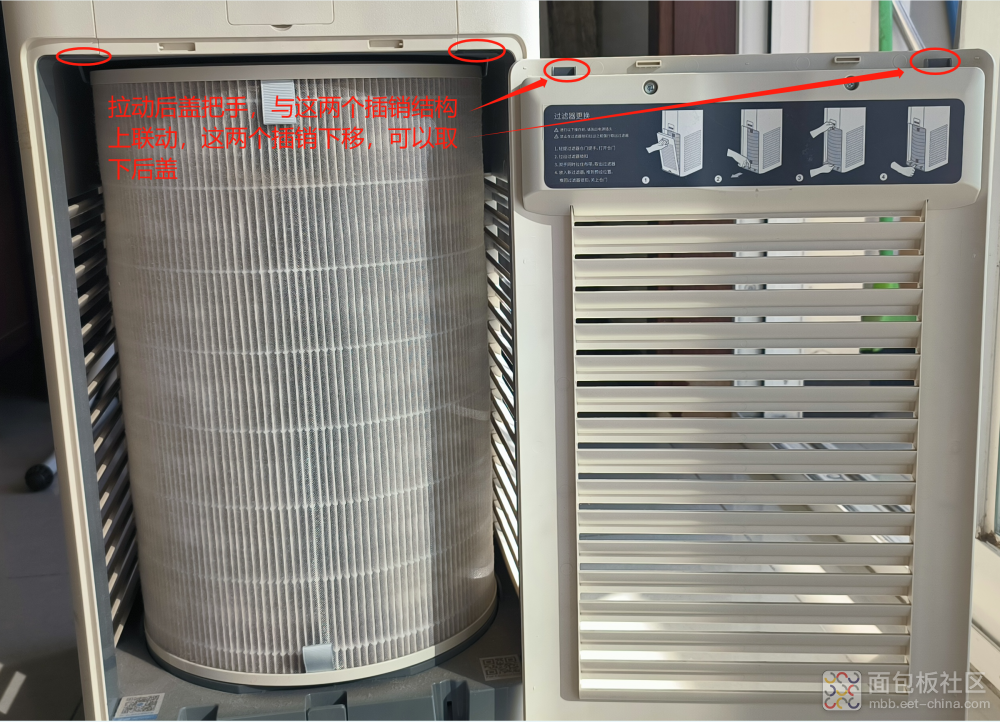

向上拉动后盖把手，可以很轻松打开后盖

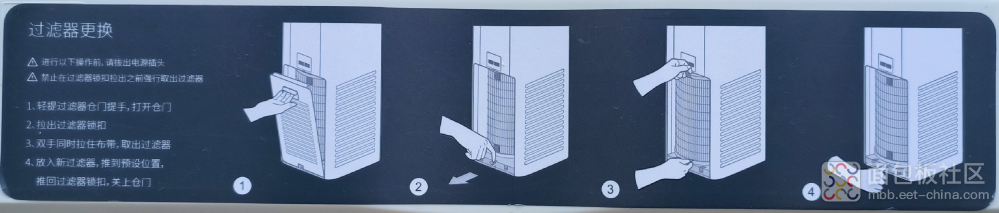

后盖上，有个贴纸，说明了更换滤芯的方法，有文字描述，有图示，细节上做得是不错的，不过就是有个BUG，第一步是打开仓门，但是我不打开仓门又看不到这个说明，如果我不看这个说明，又不知道怎么打开仓门，那该怎么办？好像是个死循环了

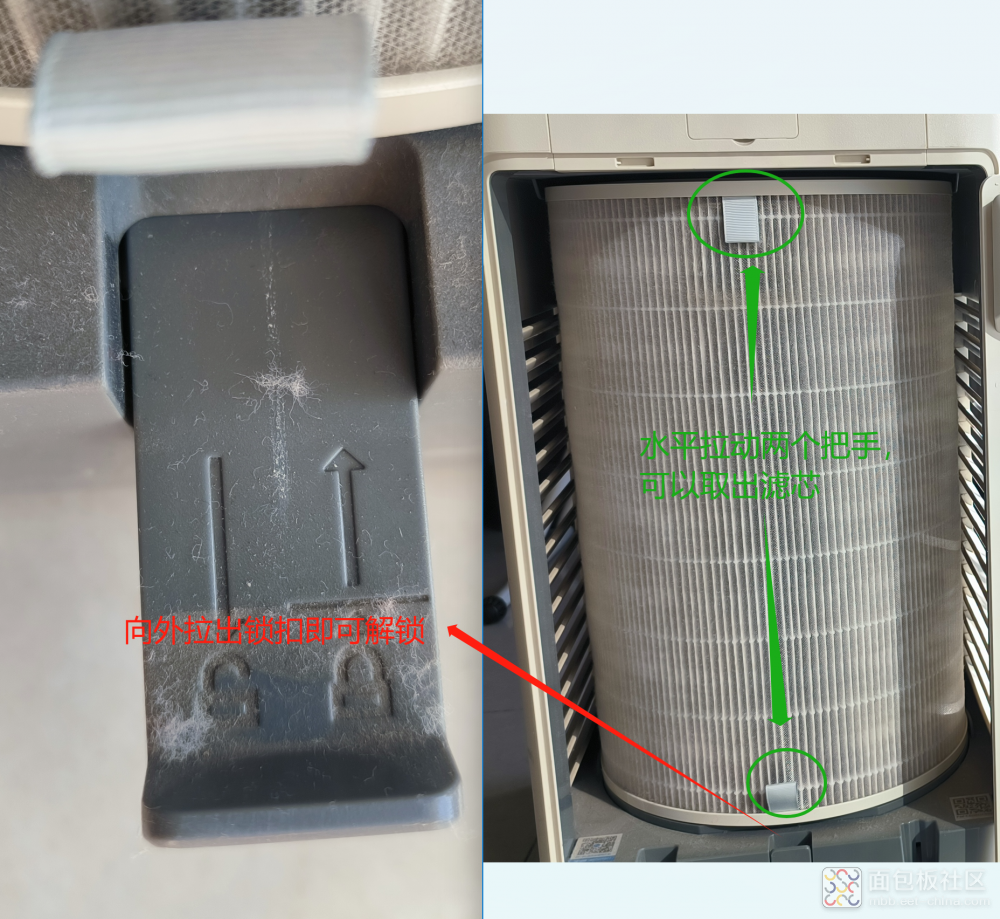

按照图示取出滤芯

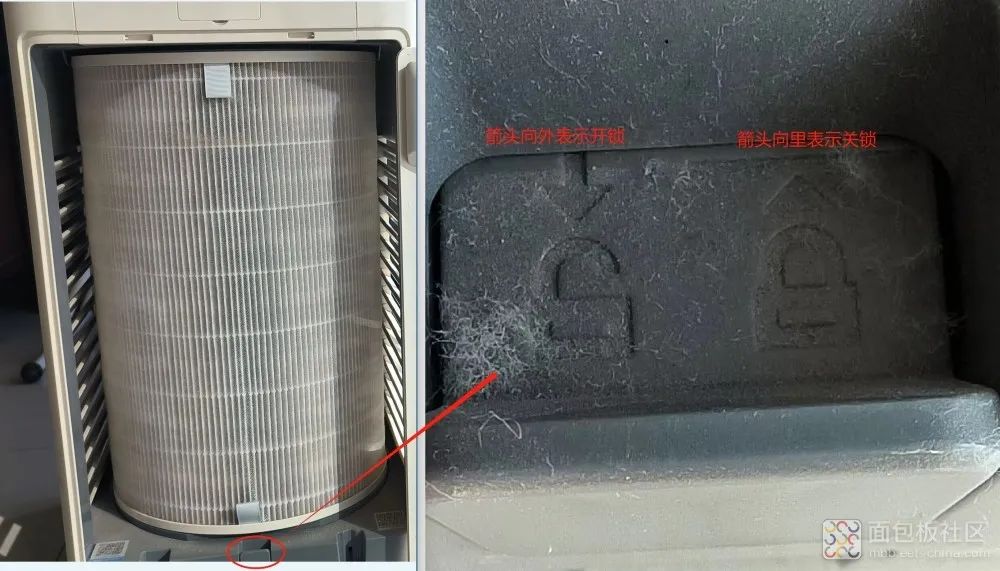

最后再看下从结构上是怎么把滤芯锁住的

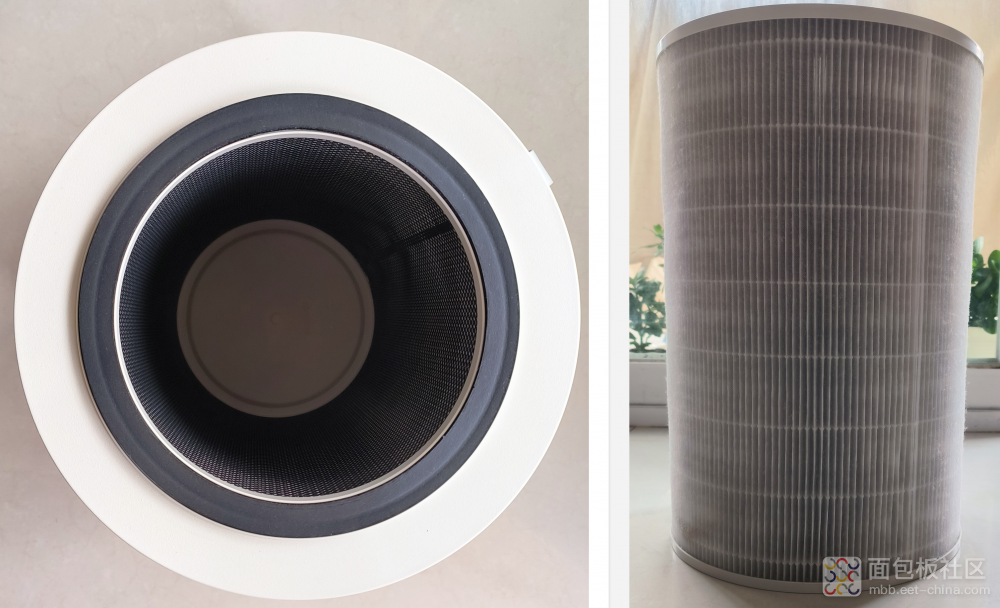

拆出滤芯看下，是个中空的圆柱体，这是我后来买的官方替换滤芯，第一代滤芯特别重，里面有一个活性炭层，但是这个更新后的滤芯，活性炭层没有了，全是静电吸附的瓦楞纸，最外层是一层塑料网布，中间是吸附作用的瓦楞纸，最内层黑色的名义上是蜂窝改性活性炭，去除甲醛异味等，但是总觉得不如之前的一整层厚实的活性炭颗粒的层来的实在。

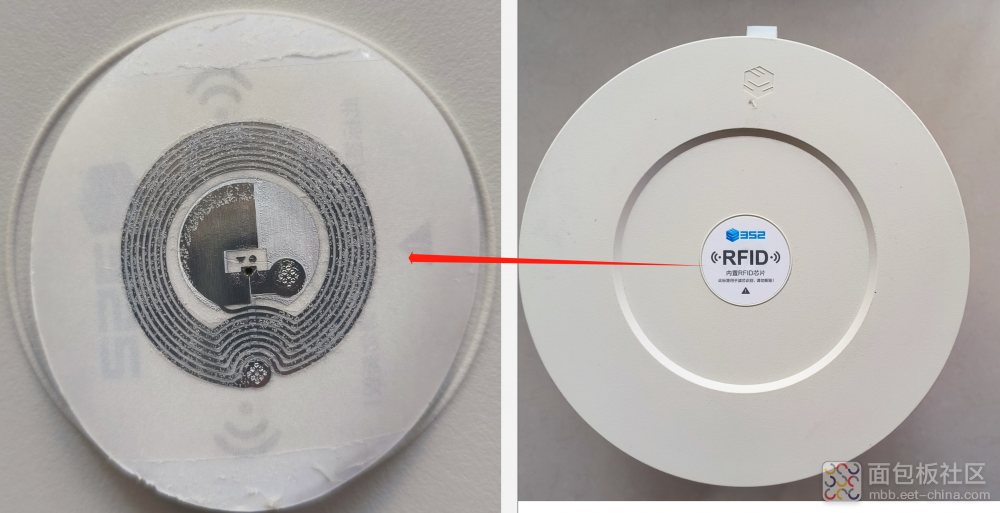

底部是密闭的，有个贴纸，提示该贴纸不能撕掉，上面有RFID芯片，拆开来一探究竟。拆开后，里面并没有发现所谓的芯片，只是一圈圈的印制线圈和一些特殊的点位和结构，它不带电池，所以它要工作只能依靠读卡的设备线圈先发出信号，通过线圈间的电磁感应，产生电能给自己供电，然后传输一段简单的信息，这个信息应该是标签制作的时候就规定好了，后续不能通过写卡的方式改变。

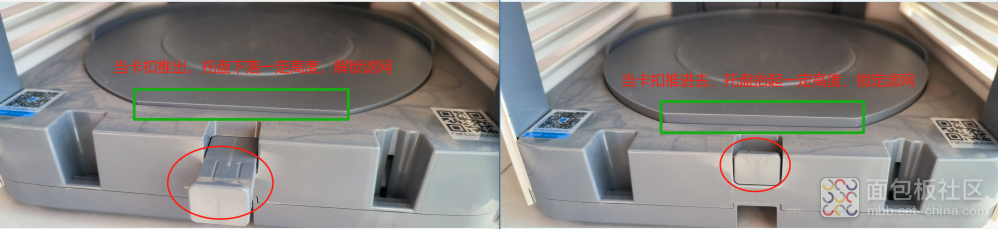

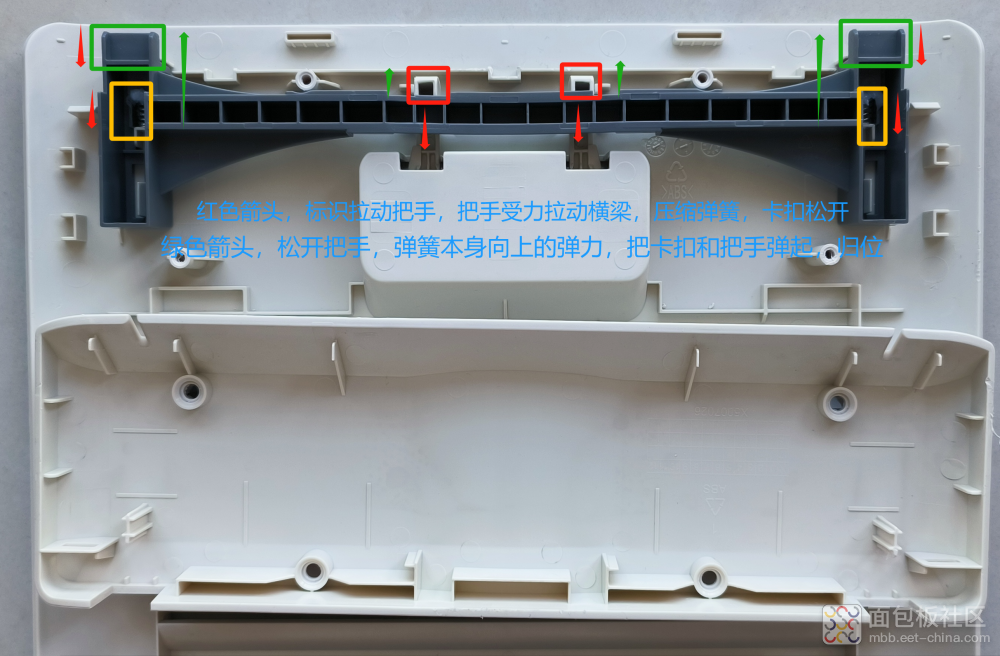

接着再来看看后盖上的插销是怎么实现结构上的联动的

可以看到正面的两颗螺丝，我拆下螺丝后，掰了半天，时钟取不下来，后来突然想到便签说明贴纸的后面应该还有隐藏的螺丝，用手试了下，还有两颗，再把这两颗螺钉取下，就可以轻松打来这个后盖的结构部分了

1.3 拆底座

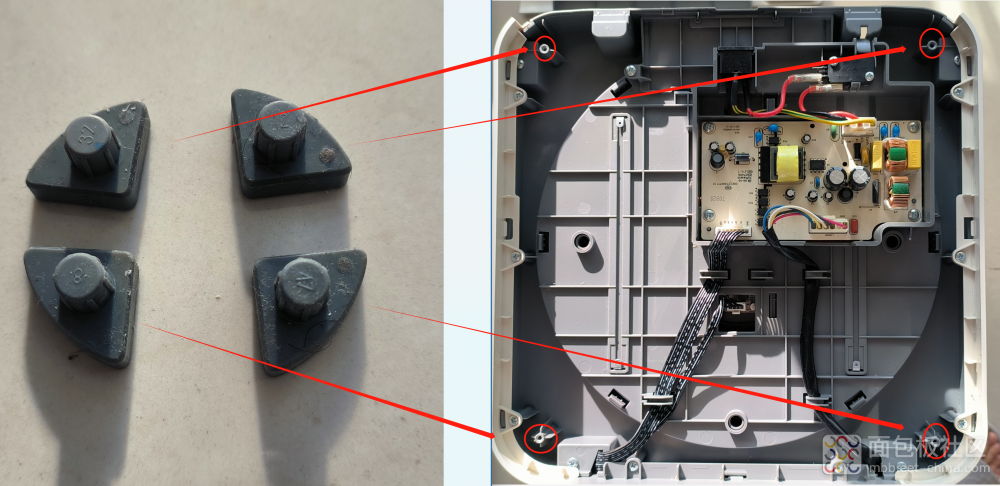

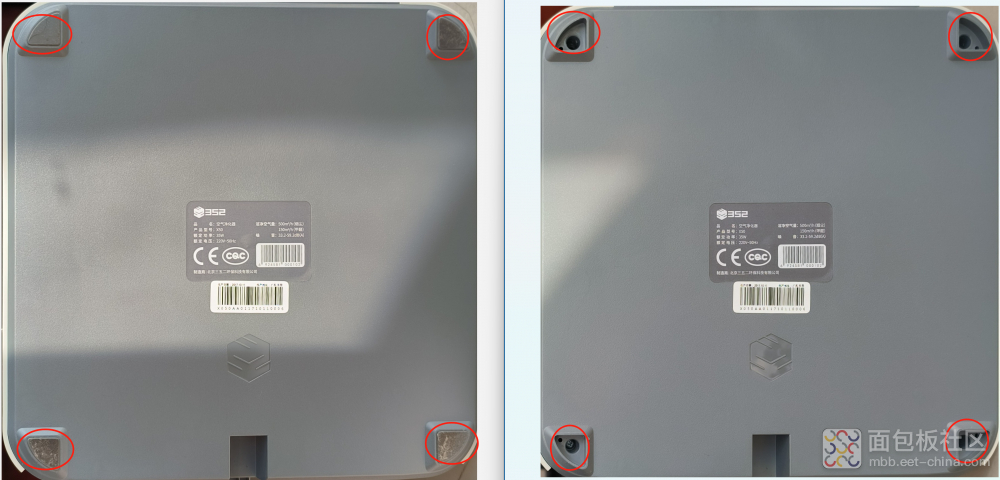

拆掉后盖和滤芯后，我想接着应该拆哪一部分呢？用撬棒撬了好几个地方，都没有思路，最后还是从底部找到了突破口，拆掉底座四个脚垫可以看到四颗螺丝

拆掉四个脚垫后，可以很轻松取下底盖，就是脚垫有点紧有点大，需要螺丝刀捅进去一点才能把它带出来

再来详细看下这个底座的部分

按理说，底座拆到这里，就是拆左侧盖子的步骤了，因为此时已经无法再继续拆底座的其他部分了，为了保证介绍的完整性，这里继续把拆解的底座部分在此处做介绍

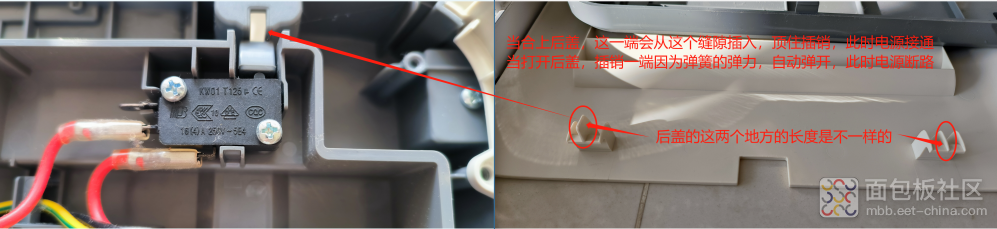

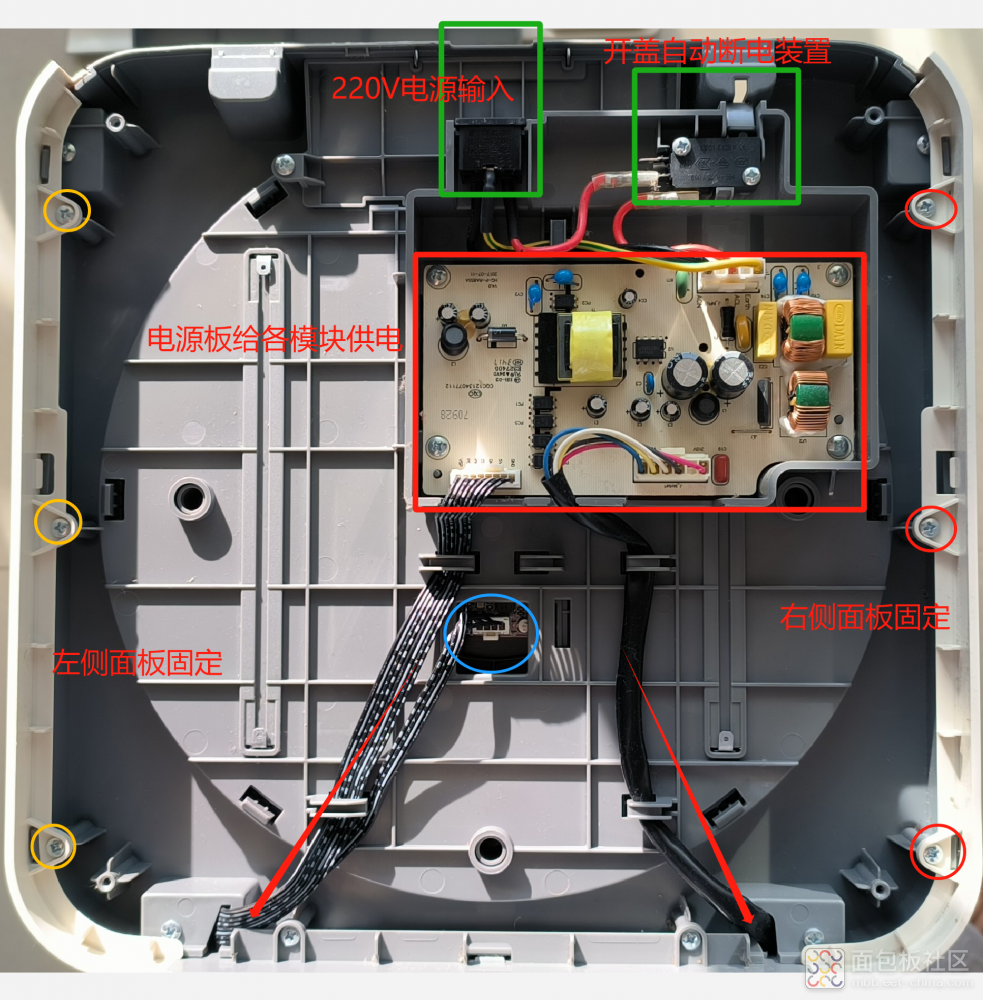

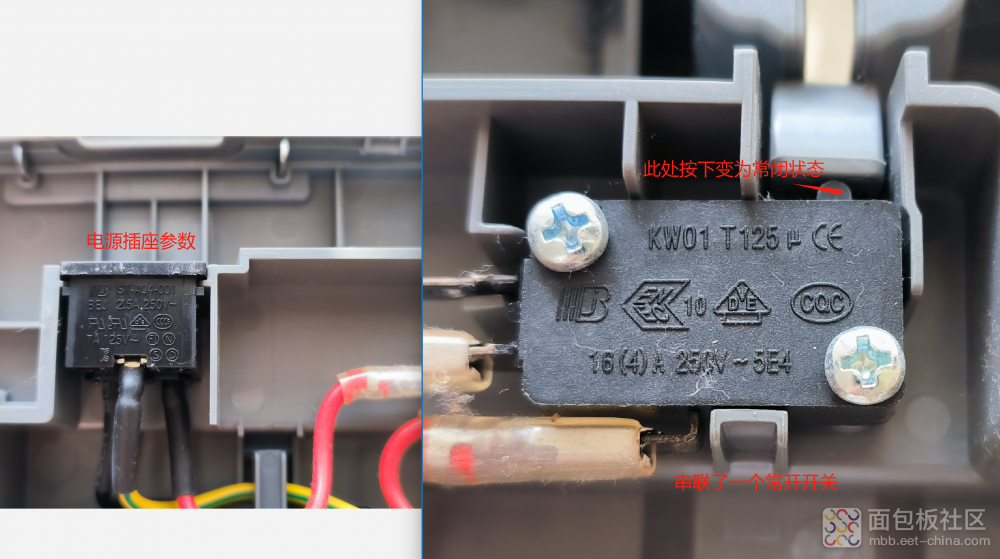

关于电源通断在结构上的一个巧妙设计，应该是为了避免维修或者更换滤网时，忘记断开电源，出现安全问题。

继续拆掉后盖的其他螺丝，可以拆出下面这个结构，这个结构就可以解释上面拉动锁销后，托盘形成的高度差。射频小板的正上方，对应的是滤芯的RFID贴纸，因为是无源RFID，所以位置要正对，距离要近。

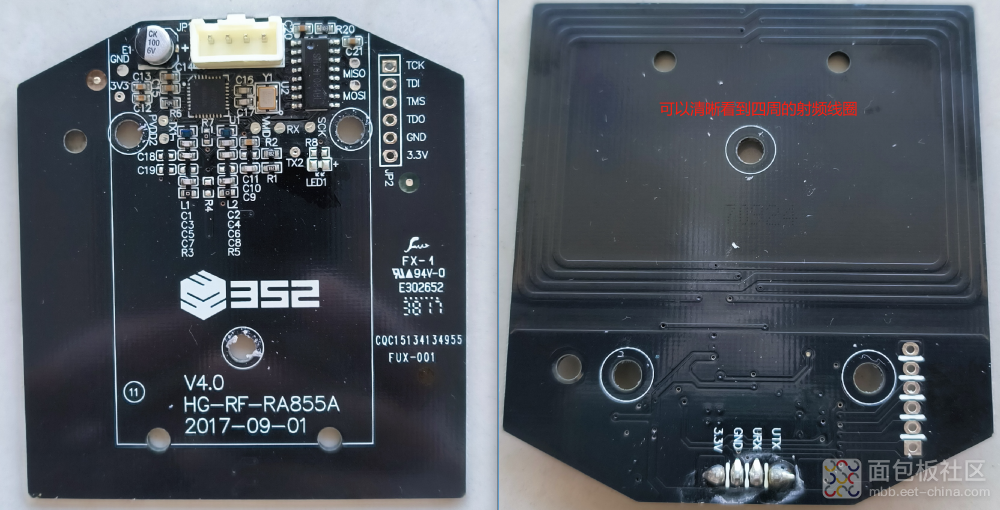

拆出射频小板仔细看下，右侧的板卡上可以看到线圈。这个线圈跟滤芯底部纸质的线圈形成耦合，读取滤芯底部的参数。

1.4 拆侧盖（之一）

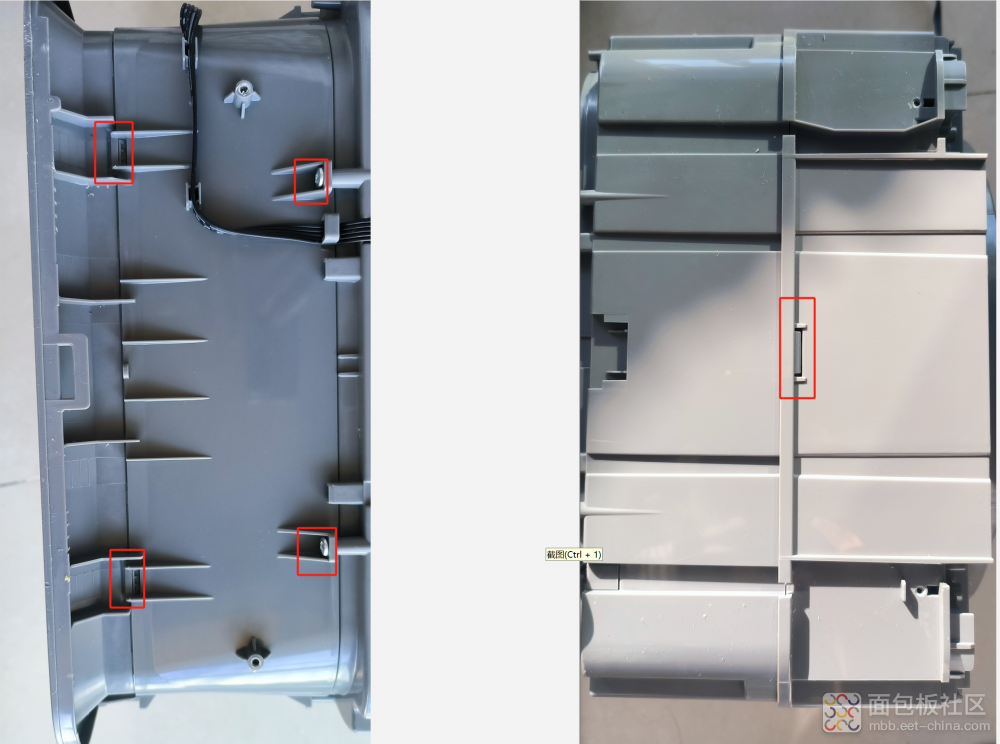

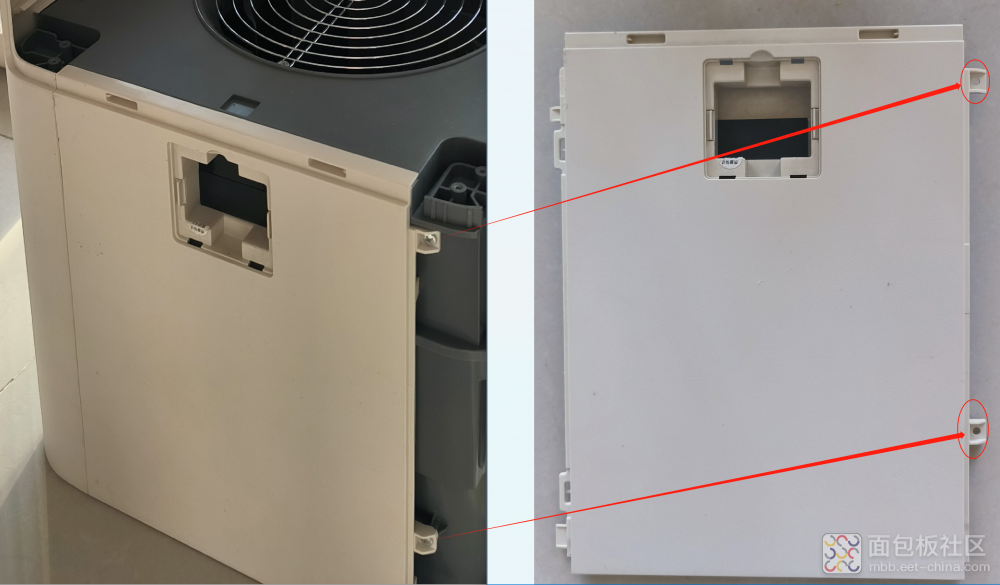

先拆掉左侧面板固定的三颗螺丝，这里的左右是相对于图示方向说明的。此时左侧的盖子已经没有螺丝固定了，都是卡扣固定，用撬棒从一侧缝隙插入，依次撬开各个卡扣即可。如果先拆右侧，是必然会把盖子拆坏的。因为右侧盖子，除了上面这三颗，还有2颗隐藏款在下面固定。

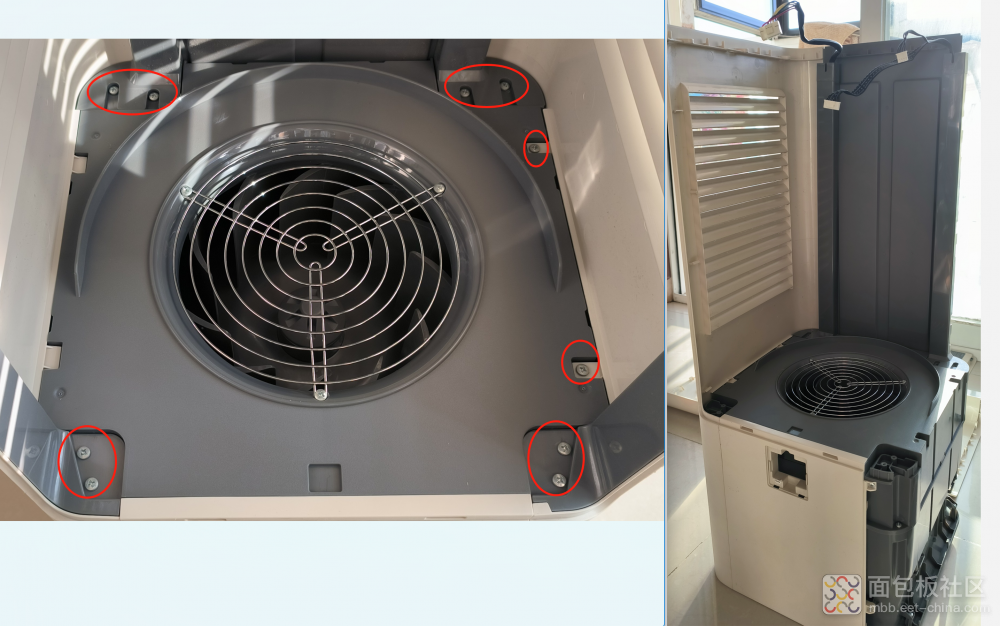

拆掉风扇周围的螺丝，可以顺便拿掉支柱。

1.5 拆背面上盖

因为已经先拆掉了左侧盖板，此时就漏出了背面上盖的固定螺丝，拆掉固定背面上盖的螺丝后，剩下的就是卡扣固定了，可以比较容易拆卸下来。

当然，拆背面上盖之前，可以先把PM2.5检测模块取下来

1.6 拆正面盖

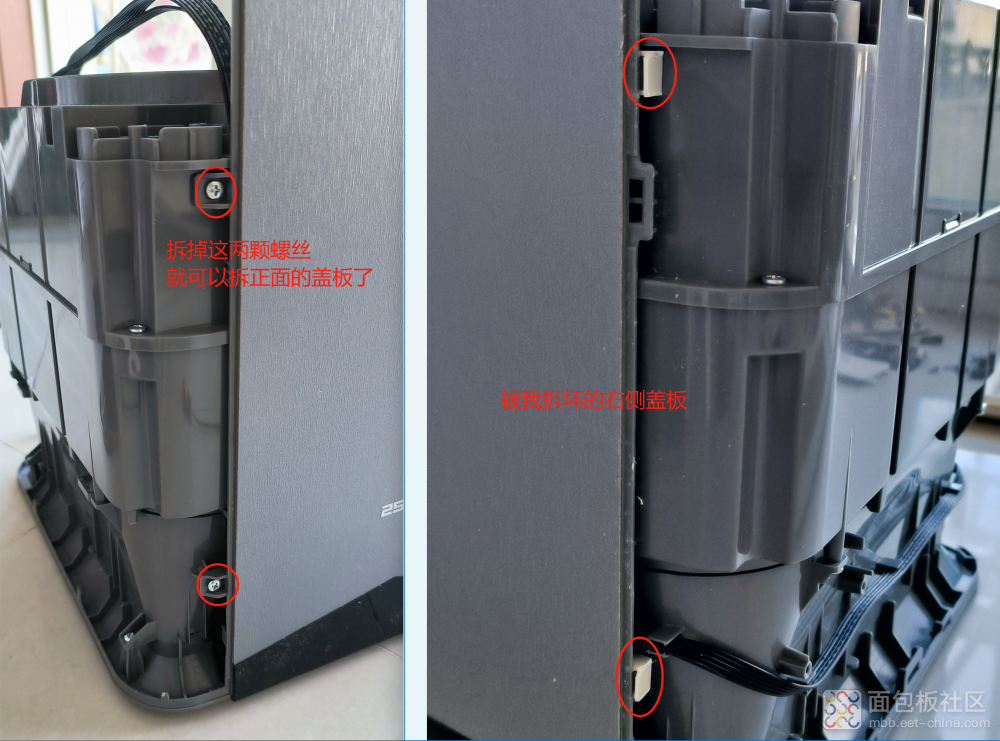

拆掉左侧盖子除了露出了后面上盖的固定螺丝，还漏出了正面盖子的固定螺丝，但是我试图拆了几次正面的盖子，可能不得法，卡扣始终没有打开，我就转而去拆了右侧的盖子，但是右侧盖子同样难拆，我想，既然左侧的盖子全是卡扣，那右侧同理应该也是卡扣，果然，大力出奇迹，我把盖子拆下来的时候，发现右侧盖子竟然还有两颗固定螺丝，螺丝被正面的盖子挡住了，所以，此处先拆正面的盖子才是正确的步骤。

1.7 拆侧盖（之二）

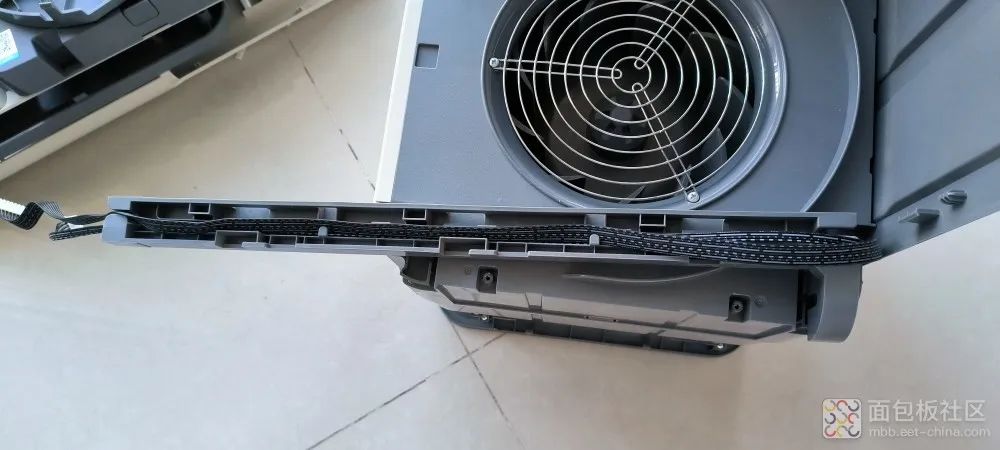

拆卸完正面的盖板，再来拆右侧的盖板，才是对的，可是对我来说已经晚了。大力出奇迹，就这样被我给掰断了。

1.8 拆风扇

剩下风扇和整机的控制板，螺丝都清晰可见，没有隐藏，卡扣是真的结实，如果没有技巧估计大概率像我这样掰断不少。

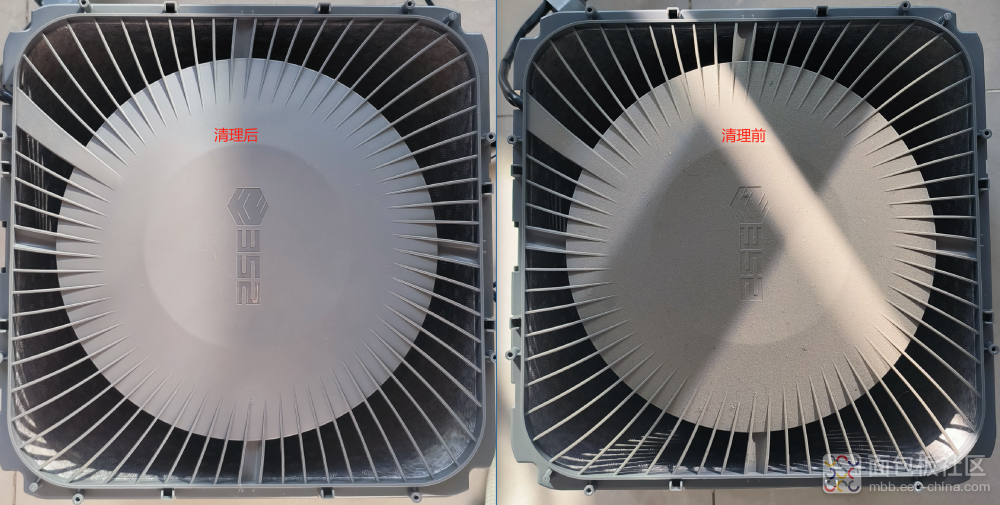

风扇用了几年了，也没清理过，已经落了厚厚的土。这是清理前后的对比照，很多类似的家用电器，都是需要及时清理的，要是清洁不到位，反而成了一个污染源。

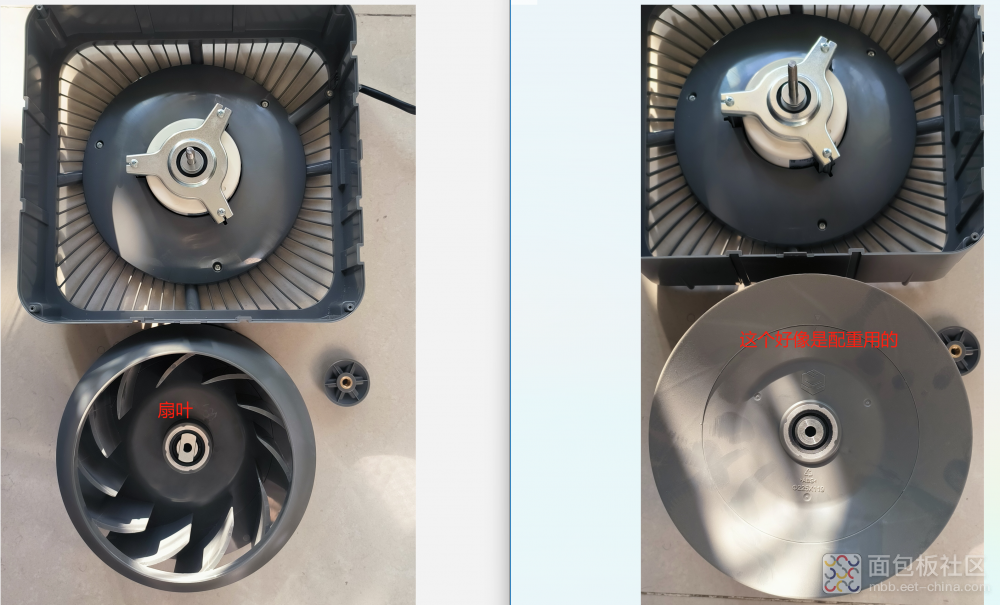

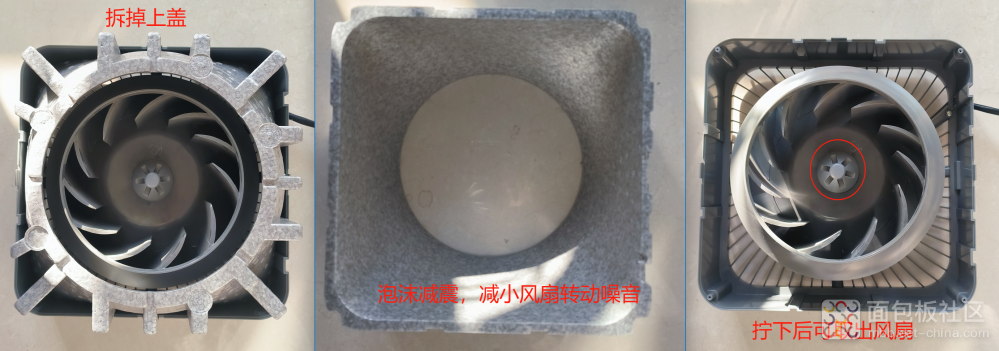

要把这个风扇反过来拆，依次可以得到如下几个部分

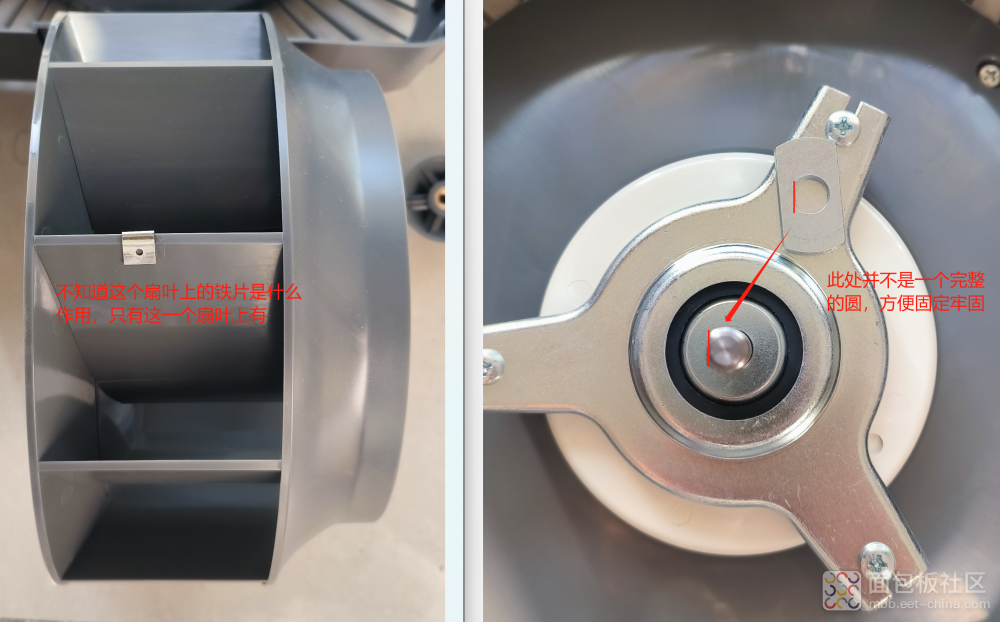

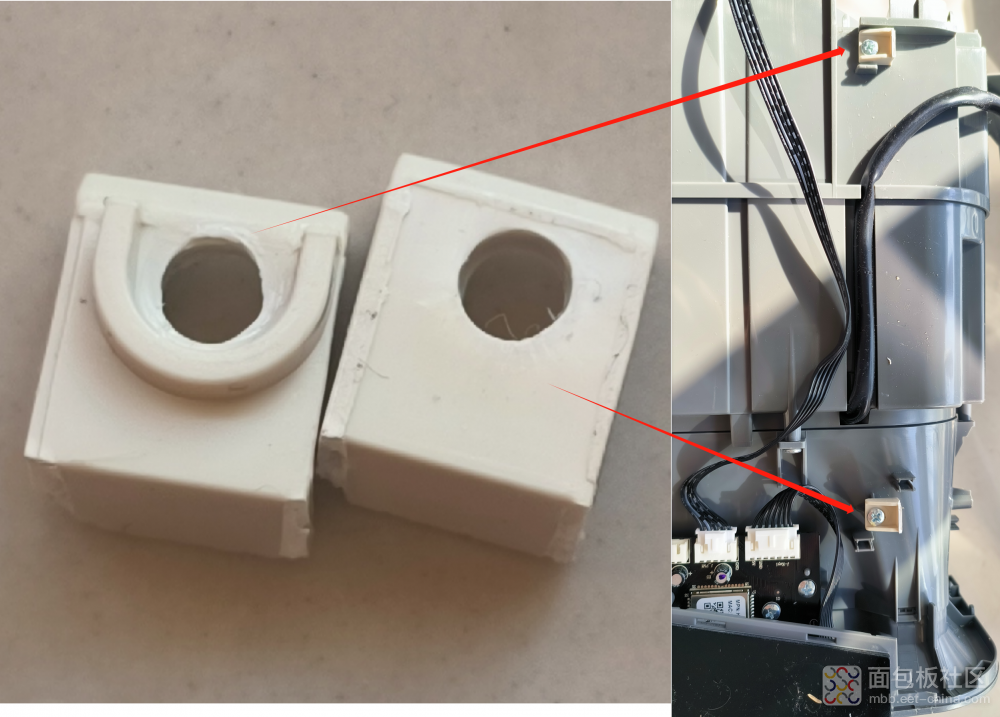

配重应该可以起到增加风扇运行稳定性的作用。

查了一下相关资料，这个铁片是给扇叶起平衡作用的。这样风扇运行起来更加稳定，噪音小。

最后拆出了这个风扇的电机部分。

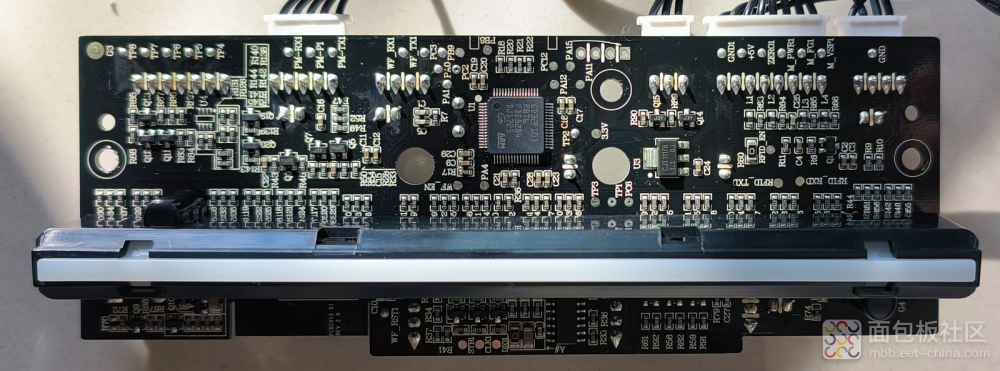

在往上是机器的主控板，在触摸控制面板的下方。

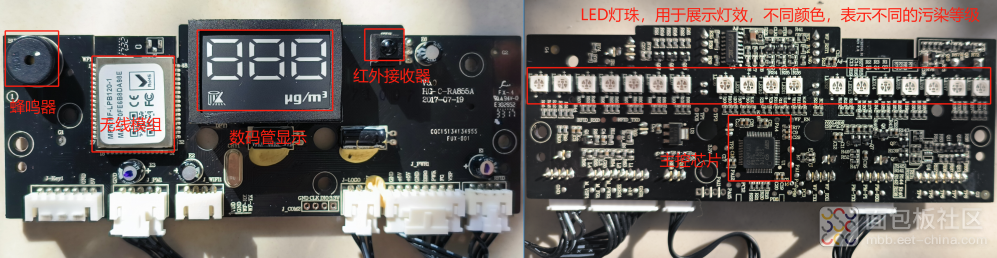

主控板的主要元器件的功能分布。

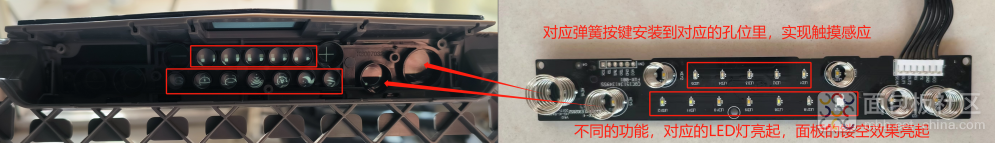

触摸按键板与塑料面板的对应关系。

至此，结构部分已全部拆解完毕。

Part2 电路赏析

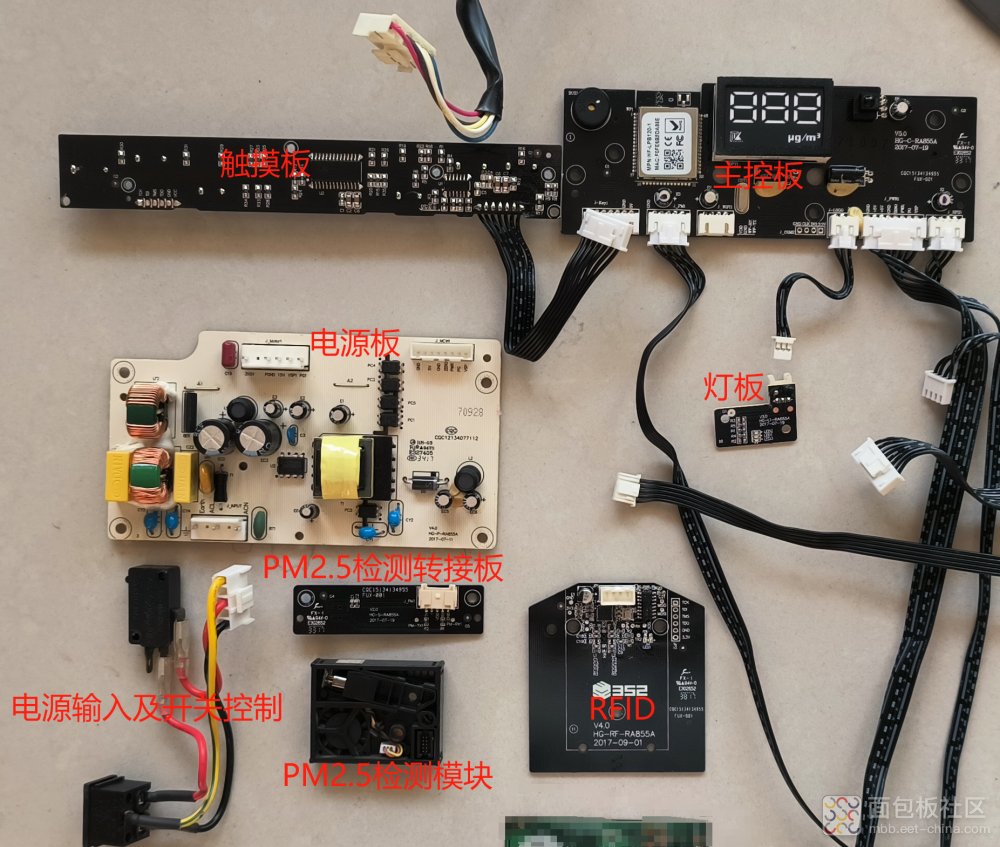

由于整机的电路分部比较零散，而结构设计又比较复杂，所以文章整体上把结构和电路设计分开来讲，这里先放一个完整的电路结构图，各模块的功能分别如下图介绍

下面分别对各个模块做下详细描述

2.1 电源板

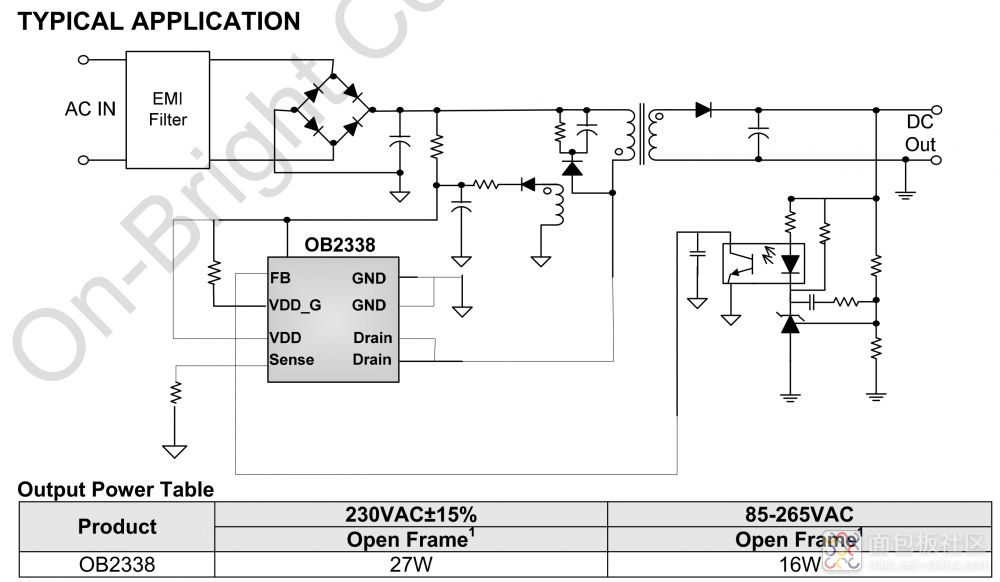

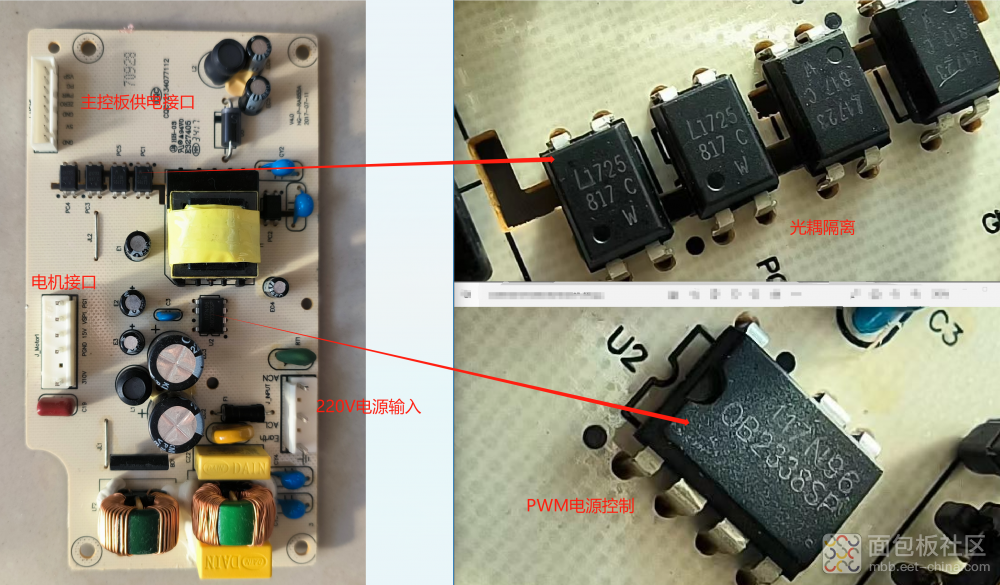

电源板正面的主要元器件分布。使用了电流型PWM电源控制。具体的控制电路如下，中间的GPIO 控制信号应该是使用了光耦隔离。

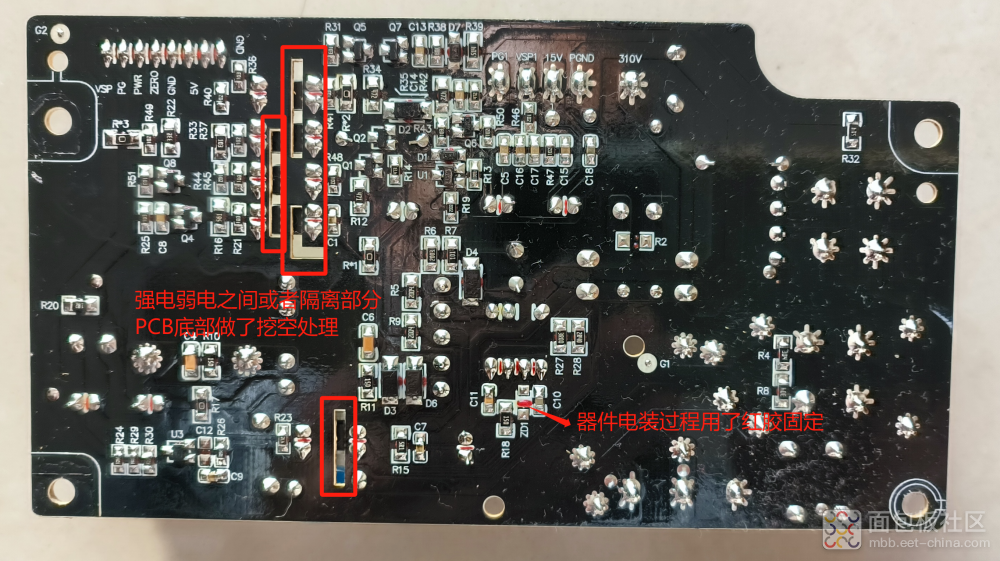

电源板的背面，强电弱电部分以及隔离部分PCB板上采用了挖空的处理方式。元器件的电装采用了红胶固定。

2.2 主控板

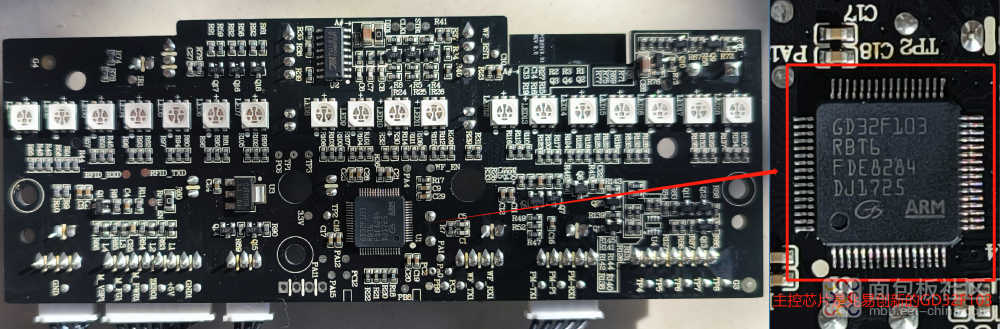

主控板的主控芯片

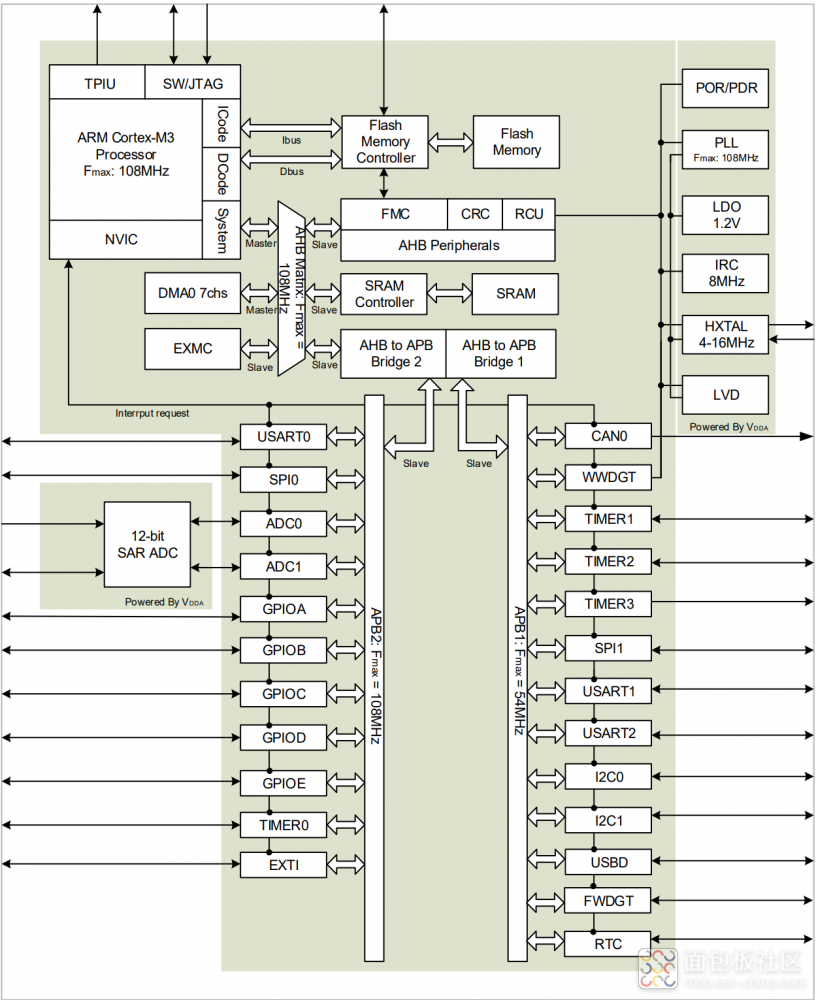

基本参数和接口分布如下图

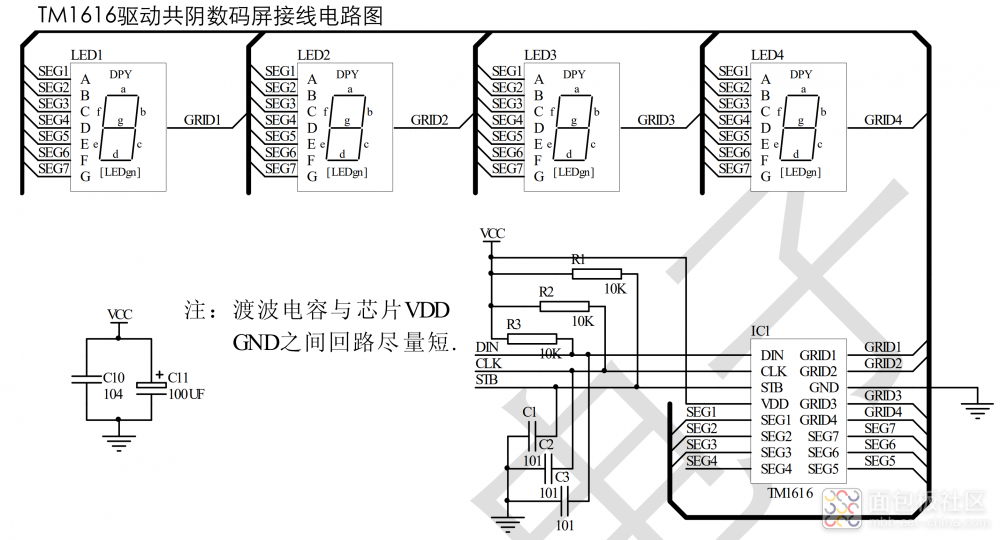

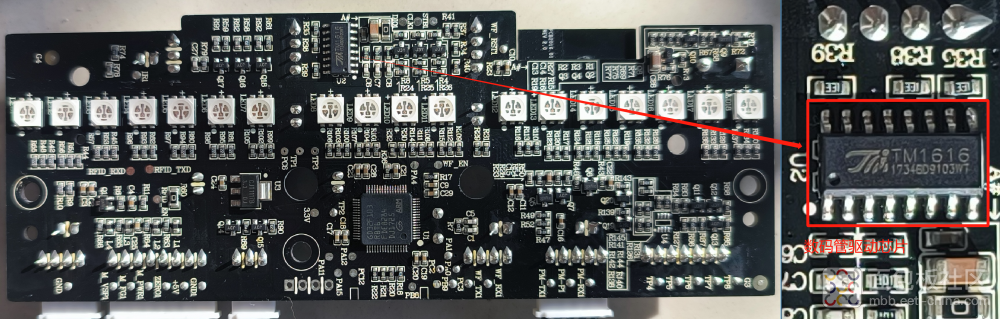

正面数码管的控制芯片。

对应的驱动电路如下

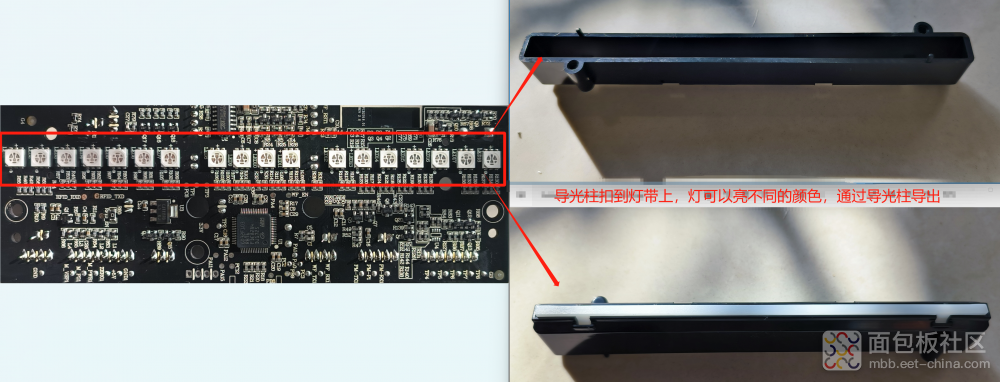

Led灯使用了导光柱的方式往外透光，让光散出的更加均匀，有指向性。

这是安装上导光柱的样子。

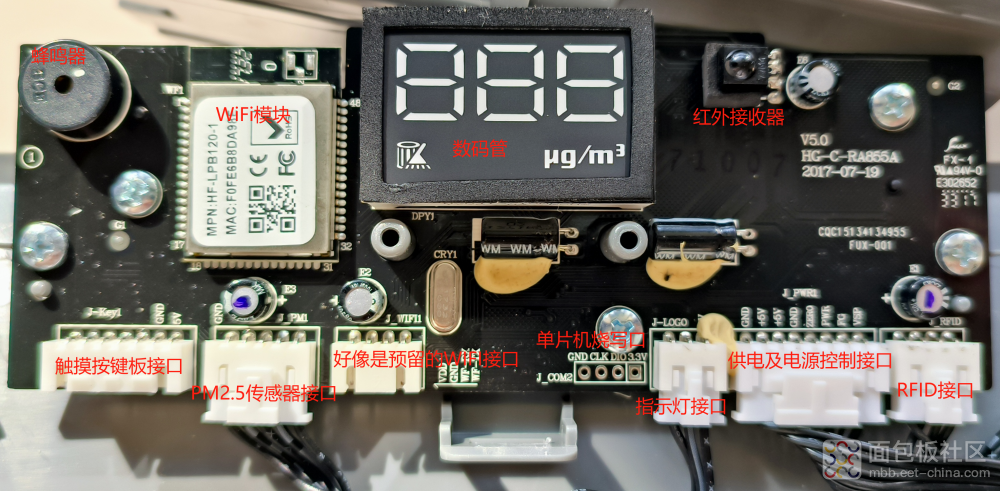

正面的接口描述

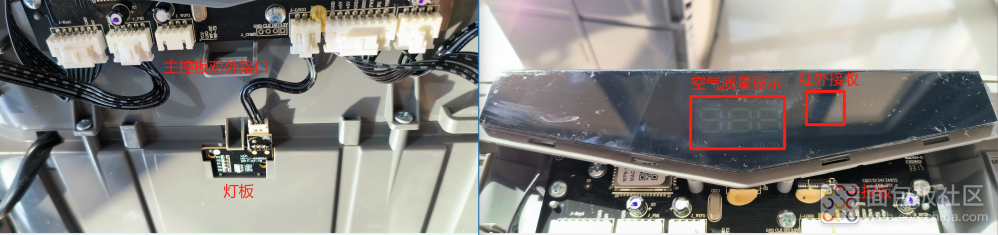

2.3 灯板

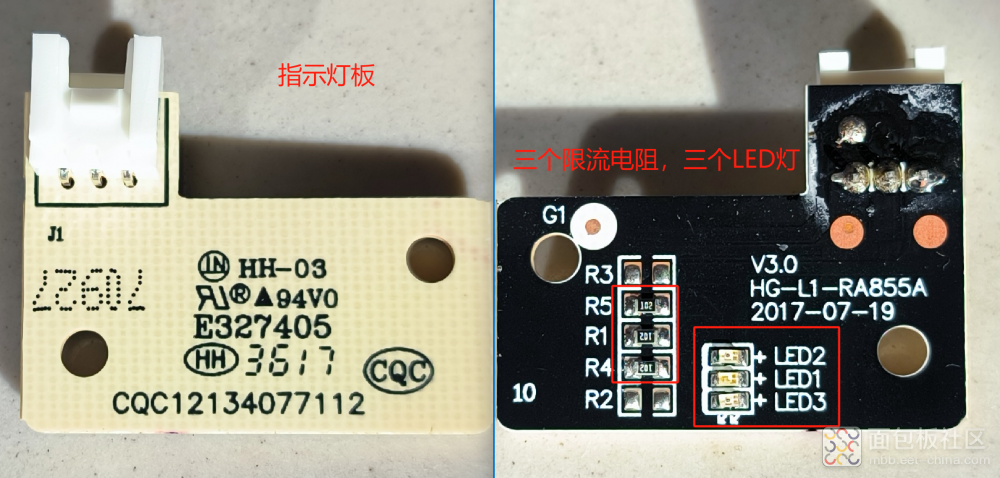

灯板的设计很简单，主要是为了在前面板上亮灯，提示机器的工作状态。Led灯也可以显示不同的颜色来指示状态。三个灯是能亮三种颜色。

2.4 触摸板

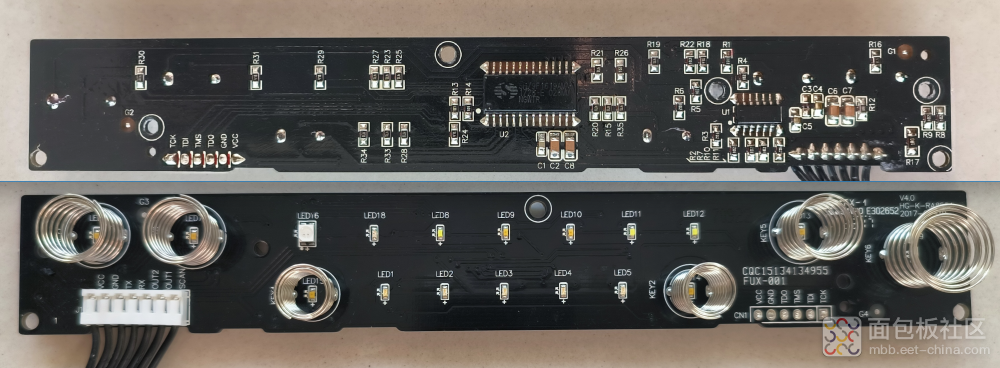

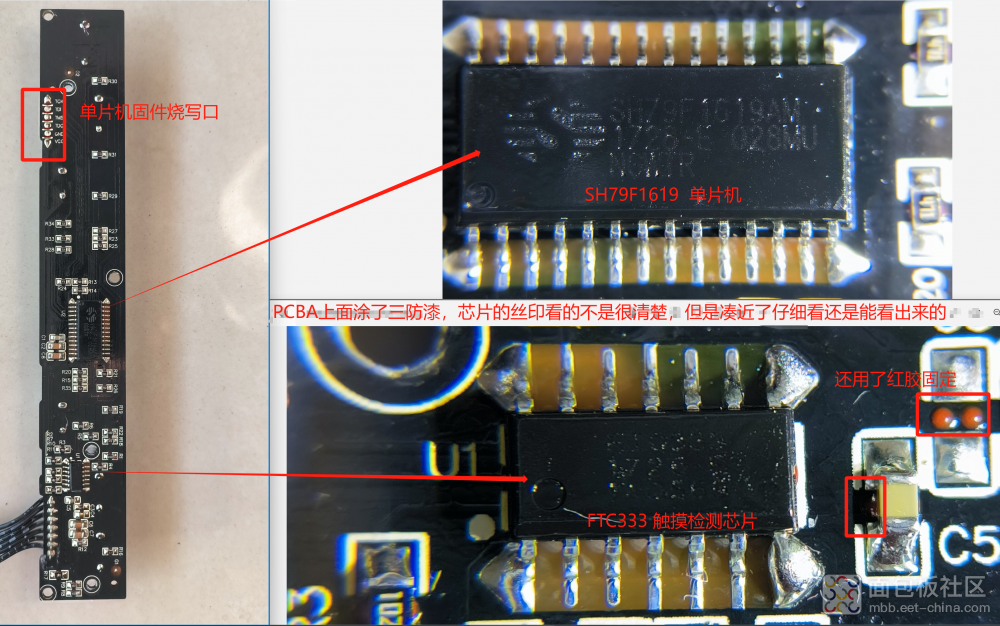

触摸面板的正背面介绍。

主要是用了一个51 单片机控制加一个触摸按键的芯片。

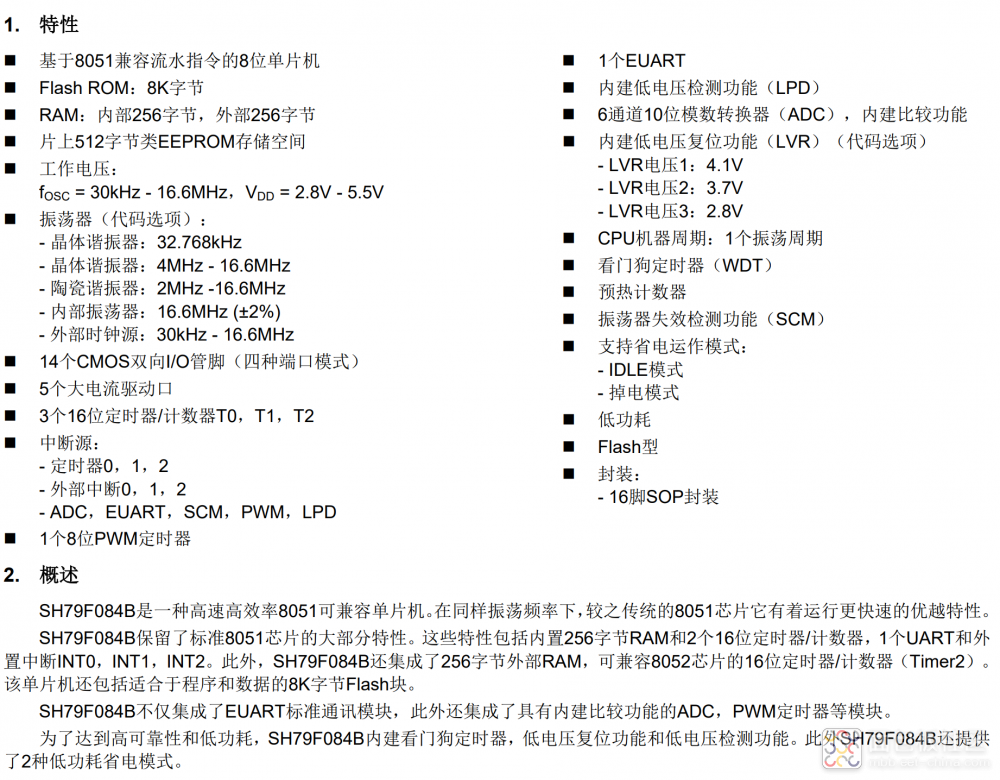

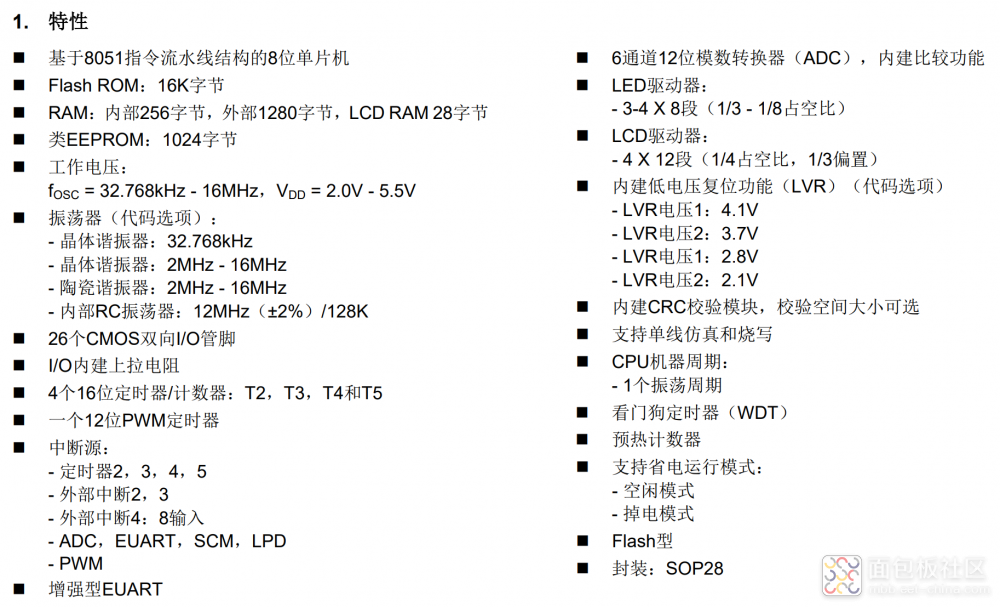

51 单片机基本参数如下

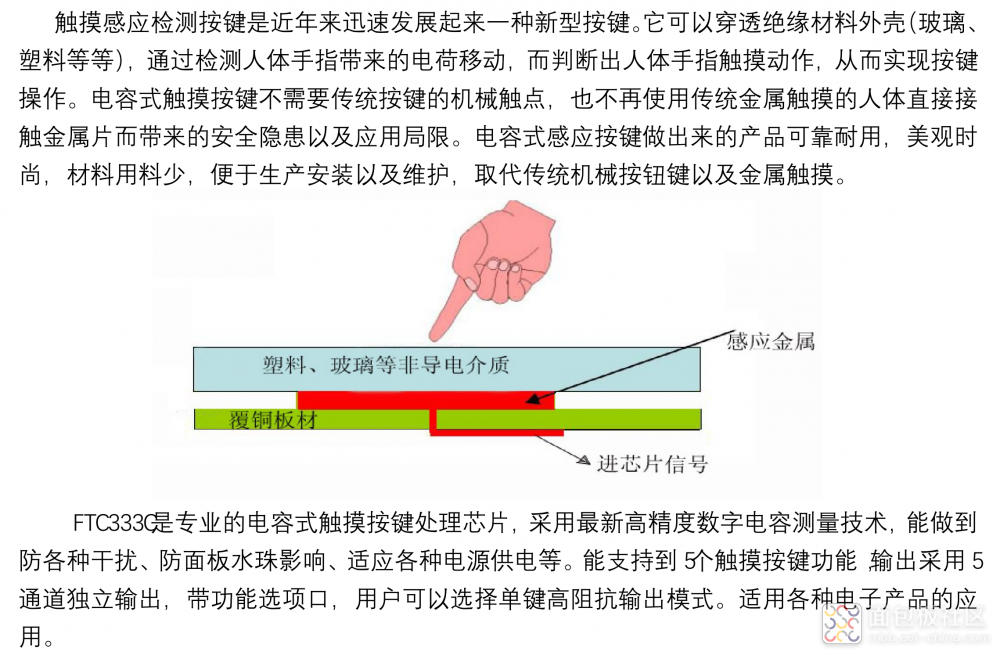

触摸芯片以及触摸感应实现的原理介绍

2.5 RFID识别

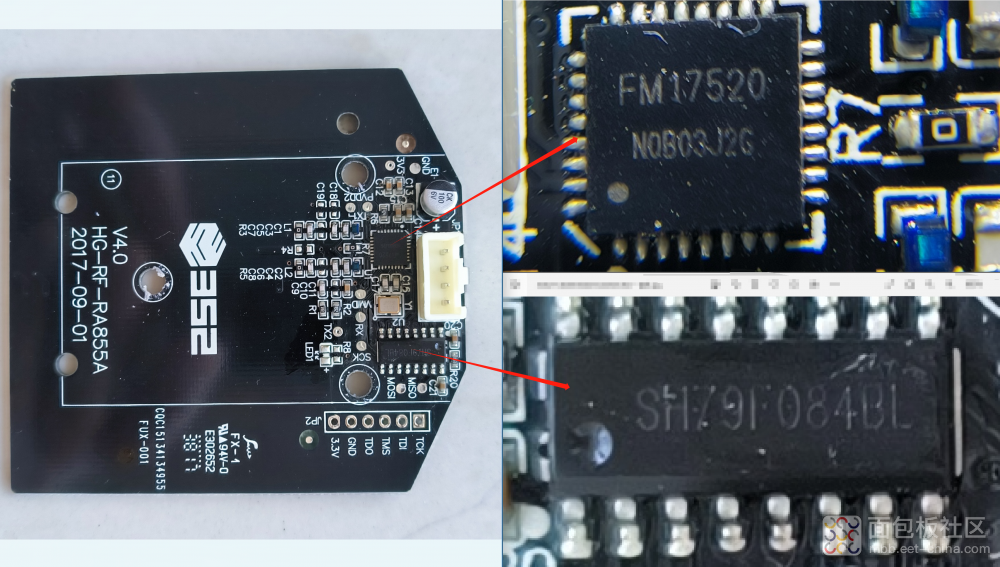

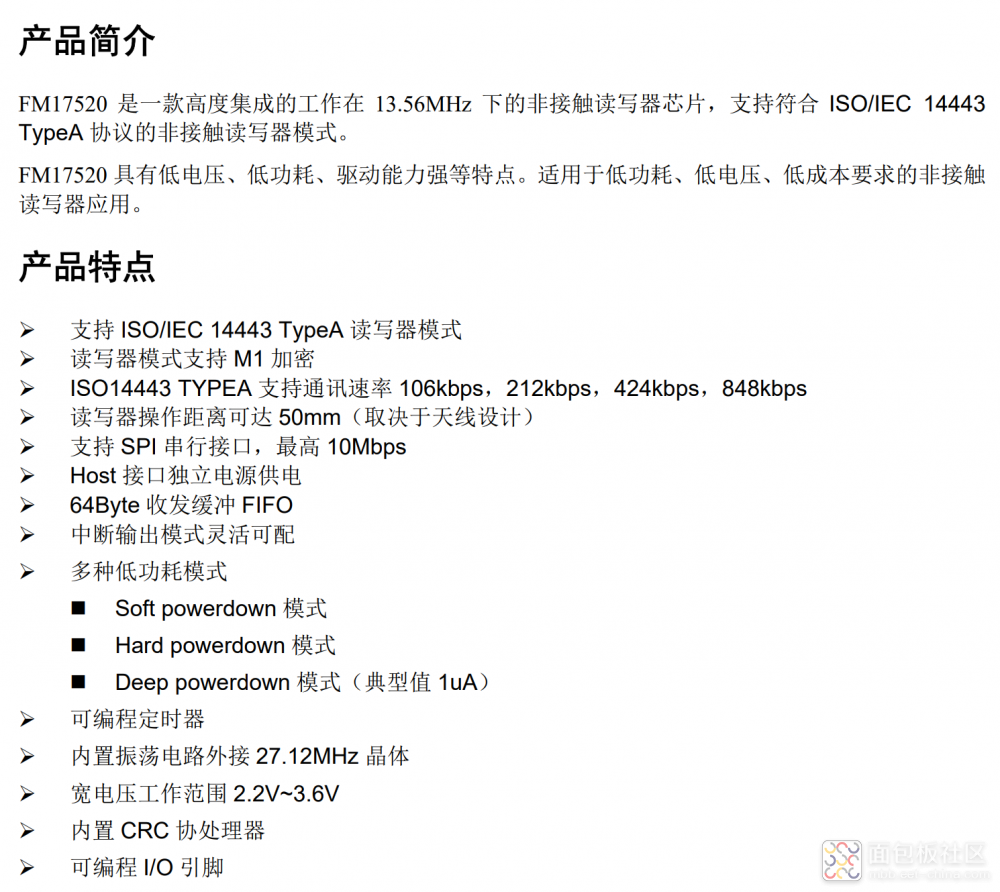

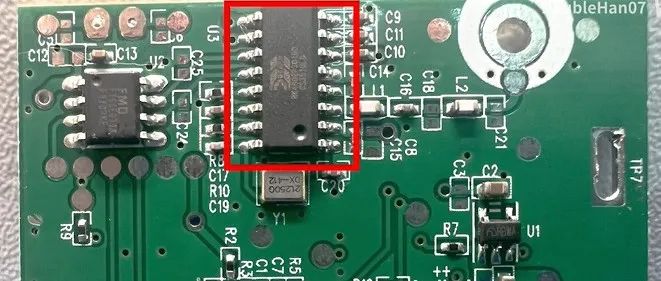

RFID识别板卡主要使用了一个非接触式读写芯片以及一个单片机控制。识别滤芯底部的标签。如下是非接触式读写芯片的具体参数。

单片机还是使用了简单的51单片机来实现，具体的参数如下。

2.6 PM2.5检测

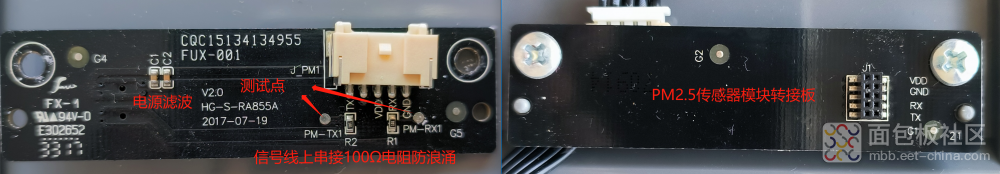

PM2.5的传感器使用了一个独立模块的形式，中间与主控板的连接增加了一个转接板。如下是转接板的描述。主要是用了连接器的转接，以及增加了RX和TX之间的串阻，用于接口之间的浪涌防护。

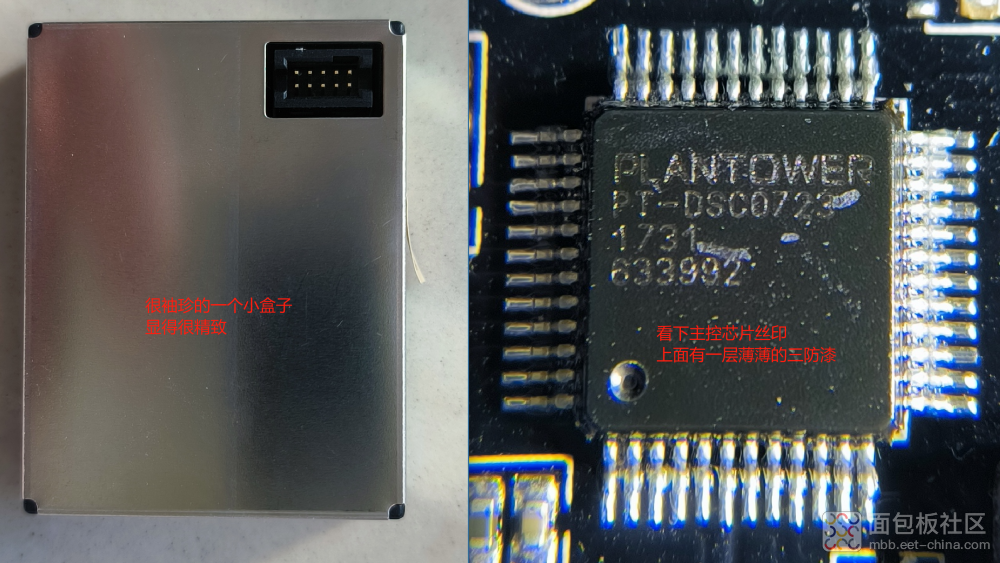

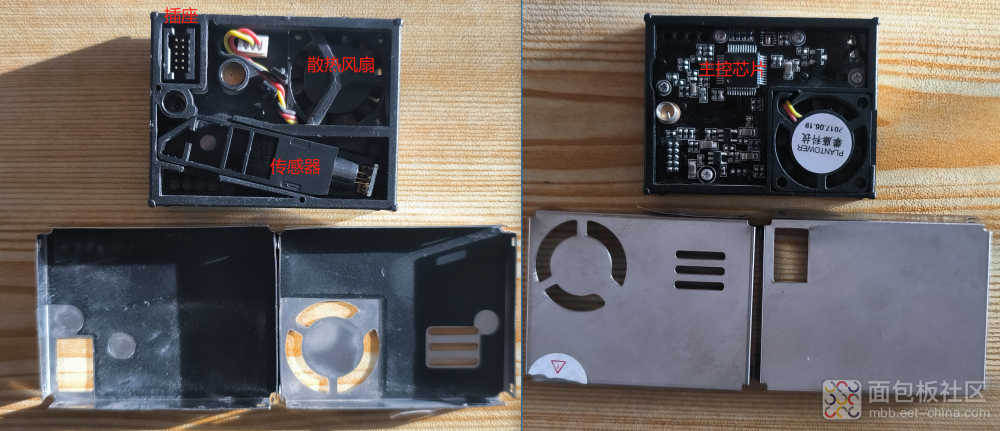

如下是PM2.5模块拆开的样子

一个很精致的模块。使用了有可能是一个专用的检测处理芯片。具体没有找到详细的数据手册。

2.7 风扇电机

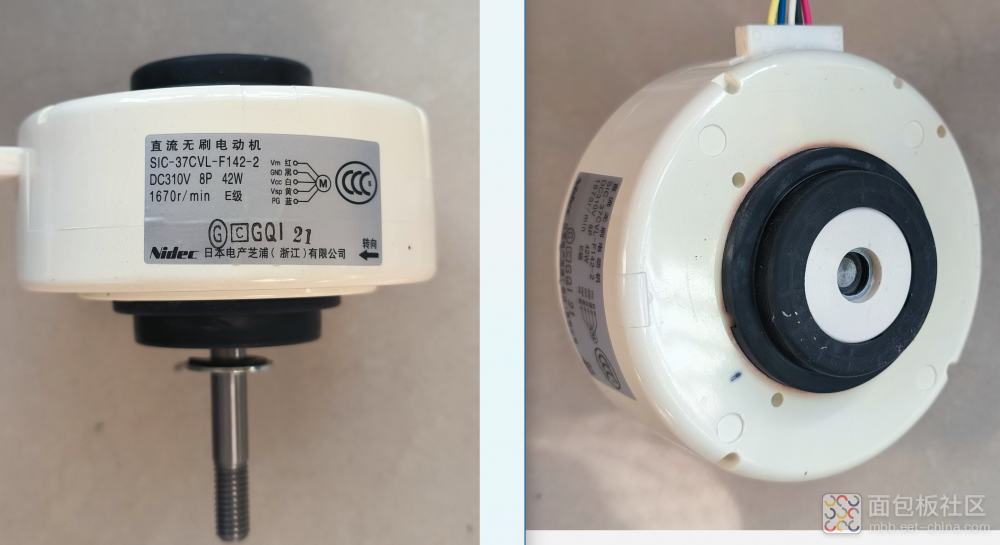

最后是直流无刷电机。电机的五根线在标签上有描述，这应该是这个里面最贵的一个元器件了吧。

Part3 经验总结

3.1 结构设计

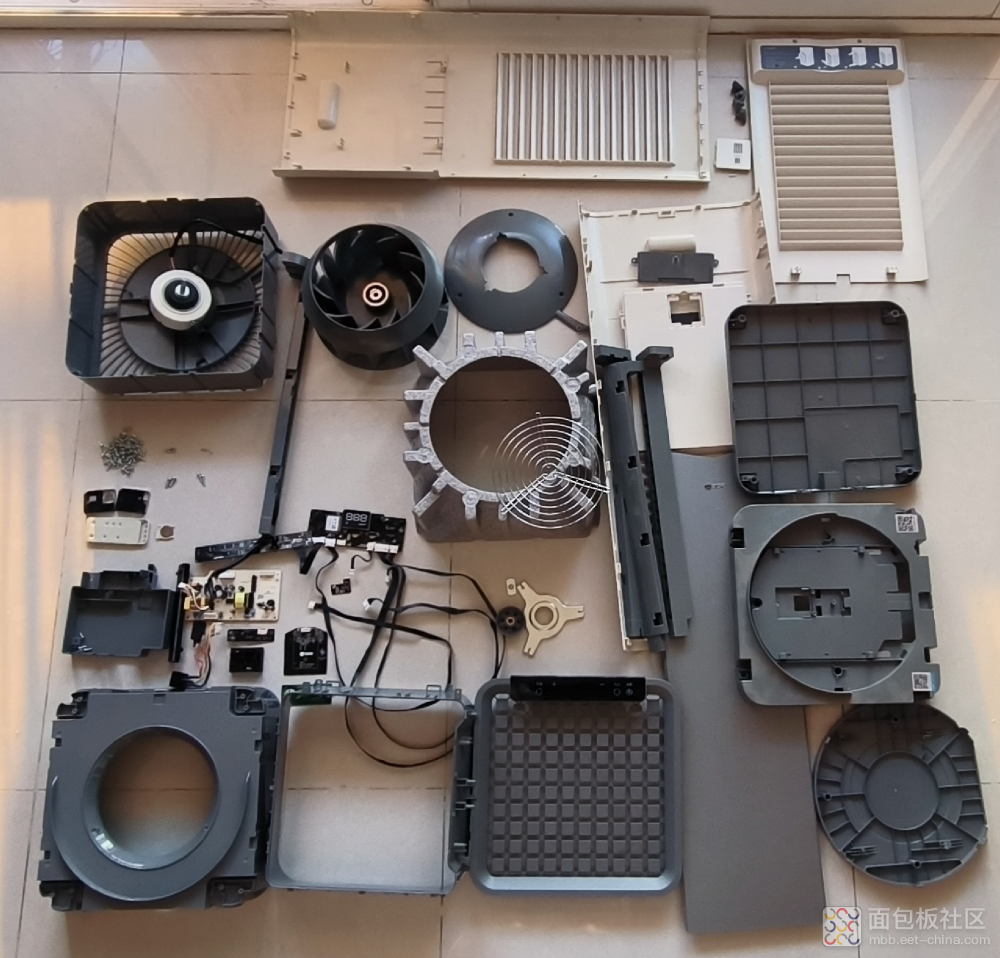

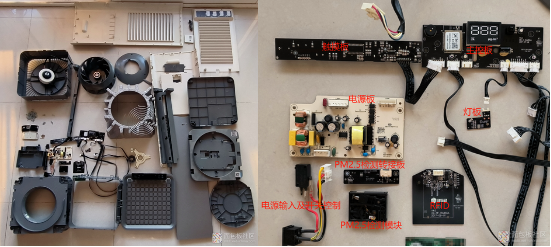

最后来个全家福，总结一下。当时滤网上面灰太多，就拎到阳台外面了，拍照的时候竟然把它给漏了。

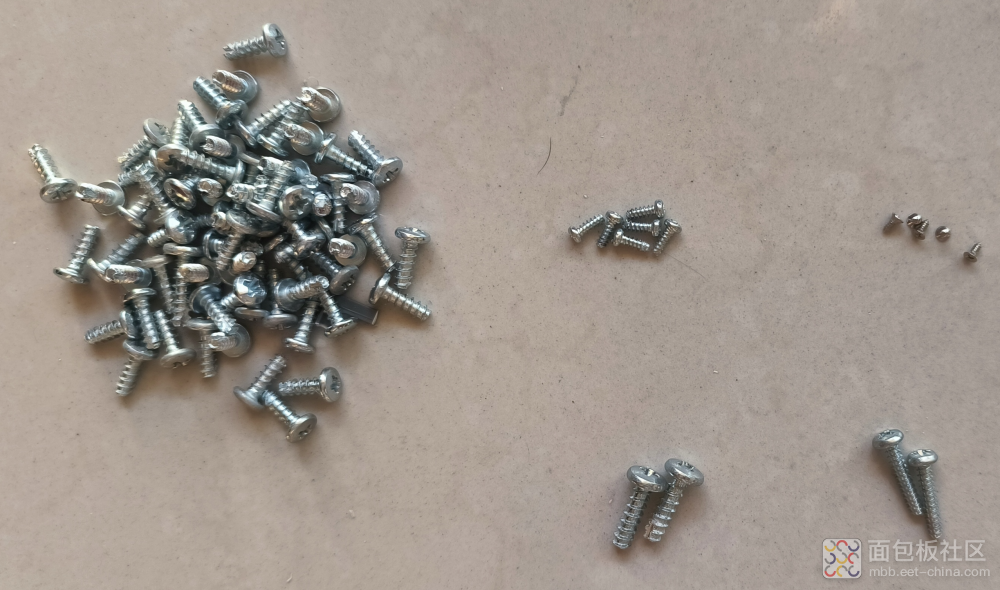

总共拆出来这么多螺丝，整个机器的结构设计是我拆解以来最复杂的一个。但是他的螺丝使用的种类非常少，这样一方面可以节省成本，另一方面对于售后维护也是很方便的，就不用记着什么型号尺寸的螺丝在哪个位置了。尤其是给跟老的笔记本清灰，螺丝的型号简直能把人搞晕。最后组装回去的时候，螺丝剩一大堆。

整个机器的外观虽然是对称式设计，但是内部的结构估计是非对称式的，这种非对称式的结构设计反而恰恰体现了拆解的步骤。如果仔细看的话，是能摸到其中门道的，但是如果是第一次拆，就很不理解了。

整个机器的结构设计搭配的非常巧妙，里面有很多小心思都是通过结构设计去实现的。唯一很不好的一点就是整个机器的清理也是非常困难的，如果要清理扇叶上的灰尘，需要把整个机器从头到尾全拆一遍，才能做到全部的清理。

3.2 硬件设计

整个机器的硬件设计部分并不复杂。除了主控板使了32位单片机之外，其他的控制板均使用了51单片机。

但是看各个板卡上面的丝印描述，一般都到了V3或者V4版，如果不考虑小版本的迭代。这个硬件设计最起码迭代了三四版的样子。

当然，这个硬件设计的迭代并不一定是硬件设计出问题了才更新的，也有可能是为了配合结构设计进行的迭代处理。

整个板卡的走线大部分都是双面走线，这样可以很大地降低生产成本。同时，为了降低生产的物料成本，很多地方都做了空贴处理，能省的器件都省掉了，只保留必要的防护器件，毕竟也要考虑产品的售后成本。

3.3 拆解经验

因为很早的时候我把牙签掉进这个机器里，找了一次售后，我看到售后的小哥用了也就不到半小时，就把机器从头到尾全拆开了。所以我就凭着很久远的模糊的记忆，想着自己也很容易能拆开。但是整个拆解的过程花了好长的时间才拆开，而且拆坏了很多固定的卡扣。

这个时候正确的做法应该我先去网上看一下相关的拆解教程，学习和了解一下机器在拆解过程当中的注意事项，应该也就不会把机器拆的这样七零八落，也更能提高拆解的效率。但是话又说回来，拆解本身就是一次从无到有的过程，这种摸着石头过河的状态，学到的东西才更加深刻。如果看了网上的拆解教程，这样反而不利于这次的拆解学习。

不过为了不把东西拆坏，确实在遇到困难的时候，不要想着大力出奇迹，还是要用正确的方法来了解到正确的拆解方式。还想到一个正确拆解的打开方式，就是问售后。可以直接问他们这个地方要拆开的话应该怎么做，他们应该也有官方的拆解教程。这样的话更准确，更到位。

别走开，还有个彩蛋：

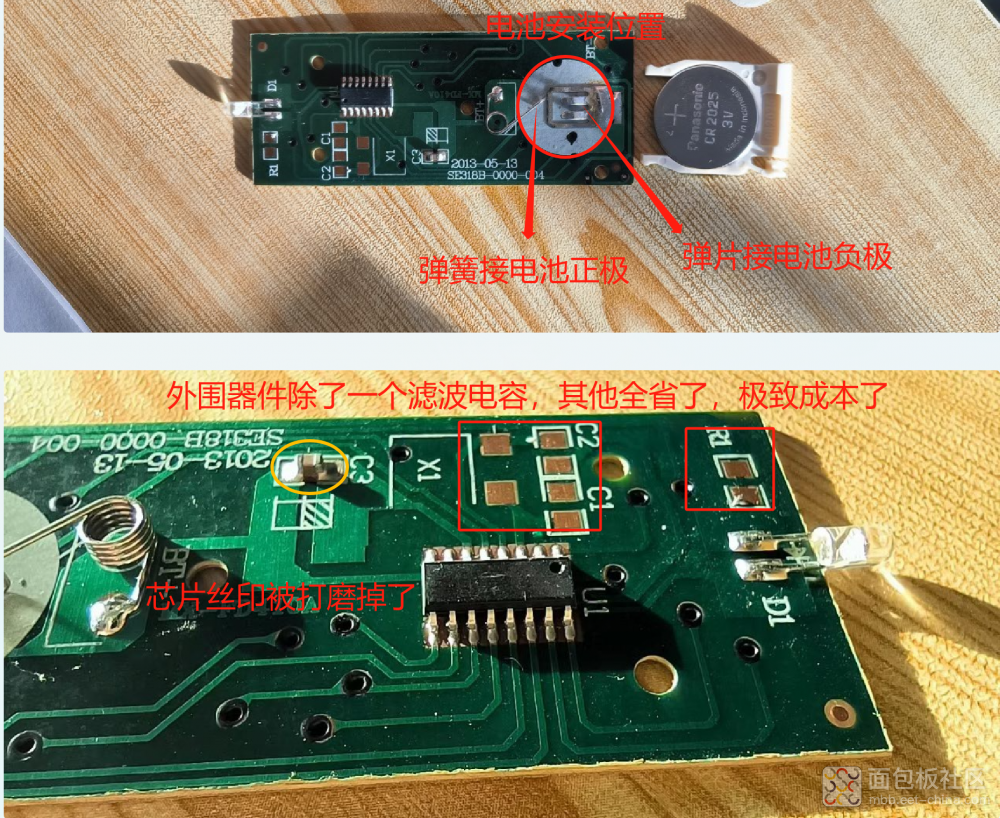

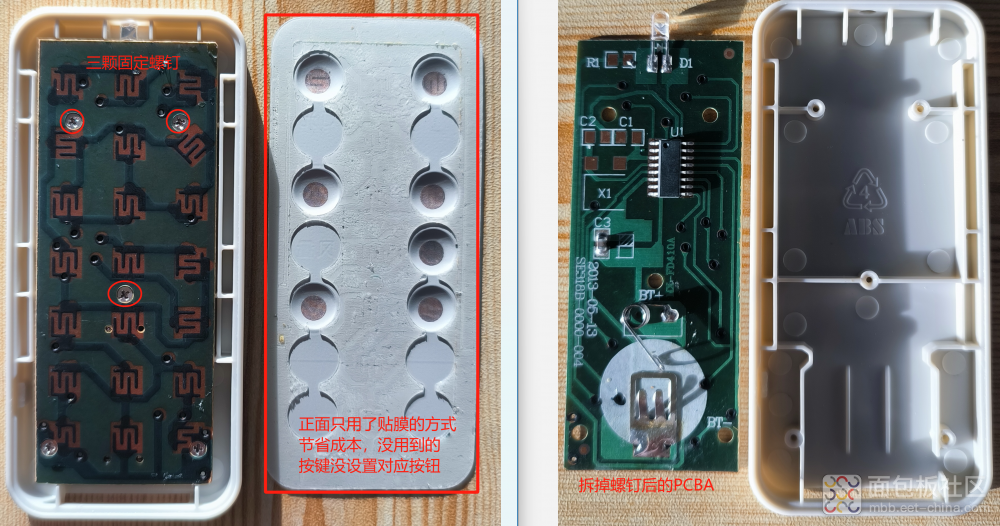

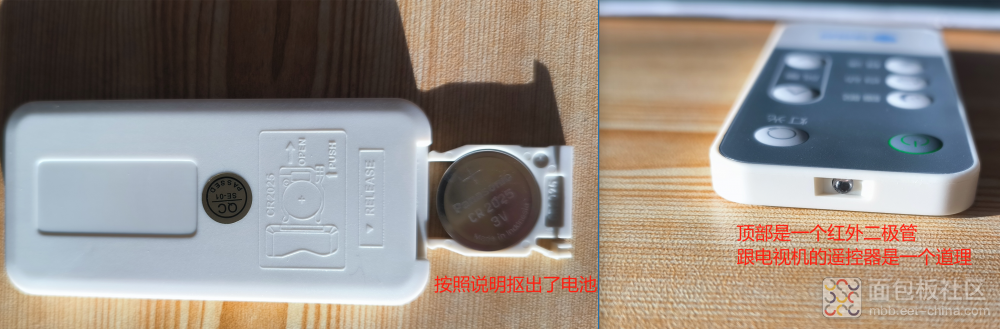

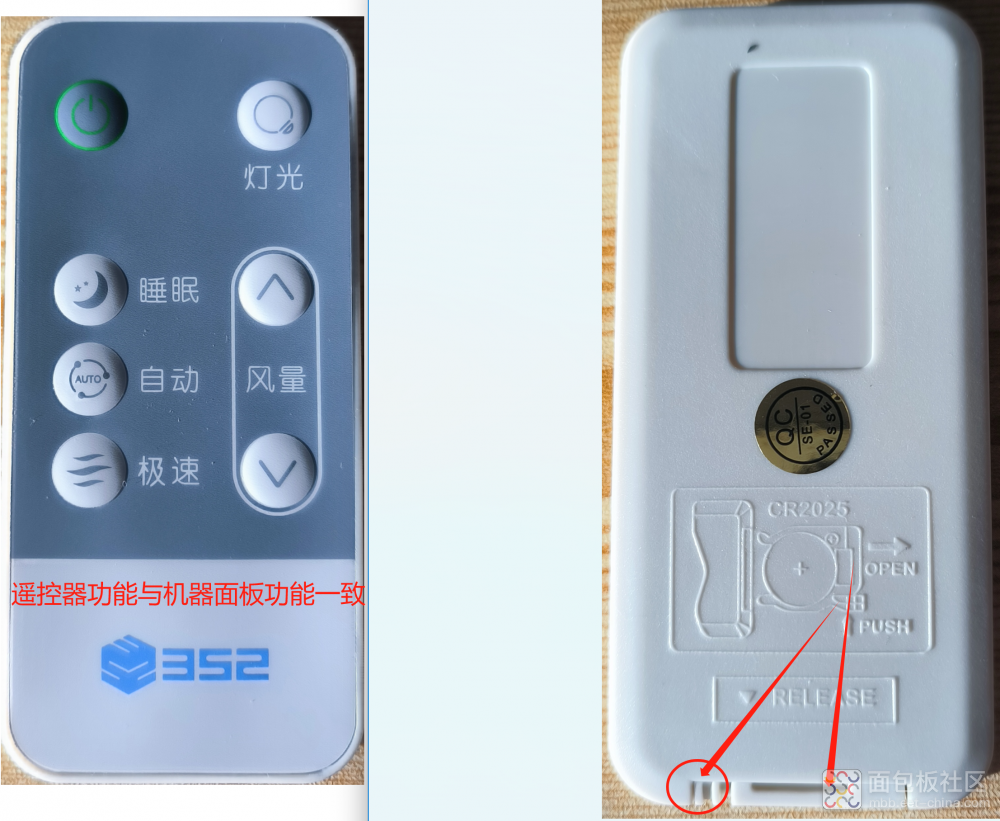

就在我拆完拍照欣赏的时候，突然发现桌面还有这个东西，附带的一个无线遥控器，也拆开来研究下。
