今天我们拆解欣赏苹果最新发布的M4 Mac mini。
苹果新款M4 Mac mini日前已经正式发售，补贴后3500元左右的起售价，以及非常小巧的机身+强悍性能，开售即售罄。
第一感觉是，太小了，这么强的一台电脑，居然跟电视盒子一般大小，也不用说什么具体尺寸数字了，一图足以表达。

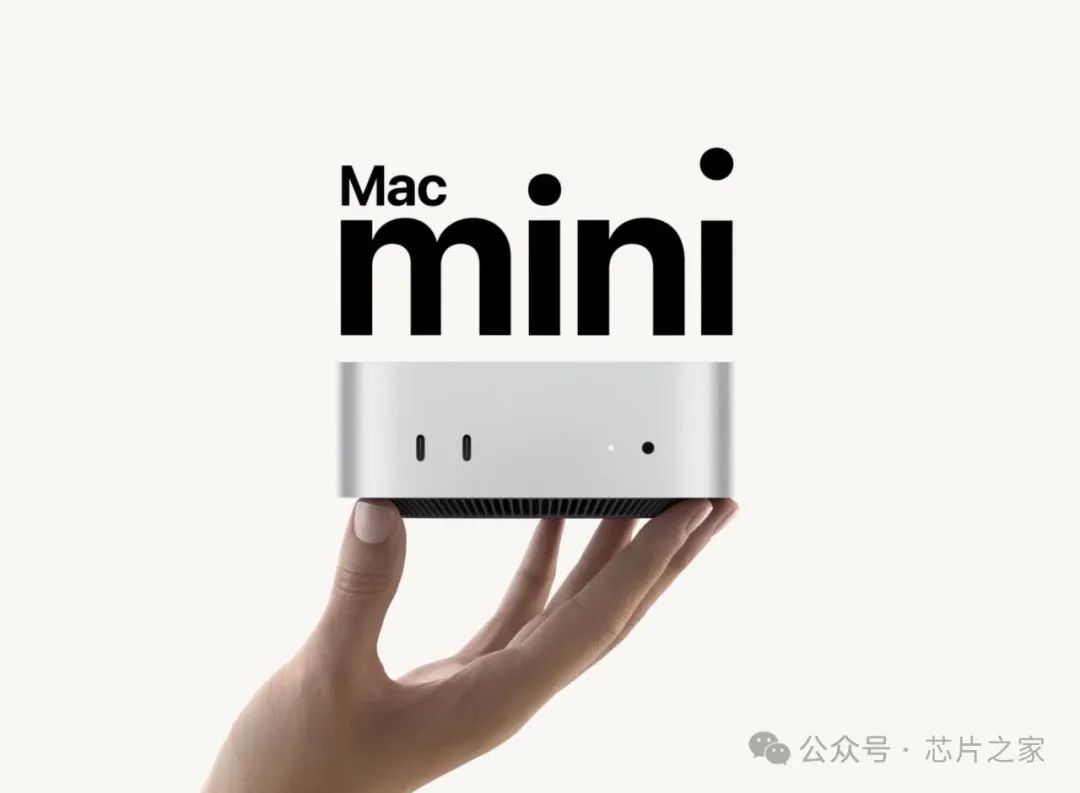

▲ 巴掌大小的Mac mini
拆开底盖与风扇螺丝之后，就看到庐山真面目了，左边是散热风扇。苹果的PCB设计和颜色总是看起来总是有一种莫名的华丽感。

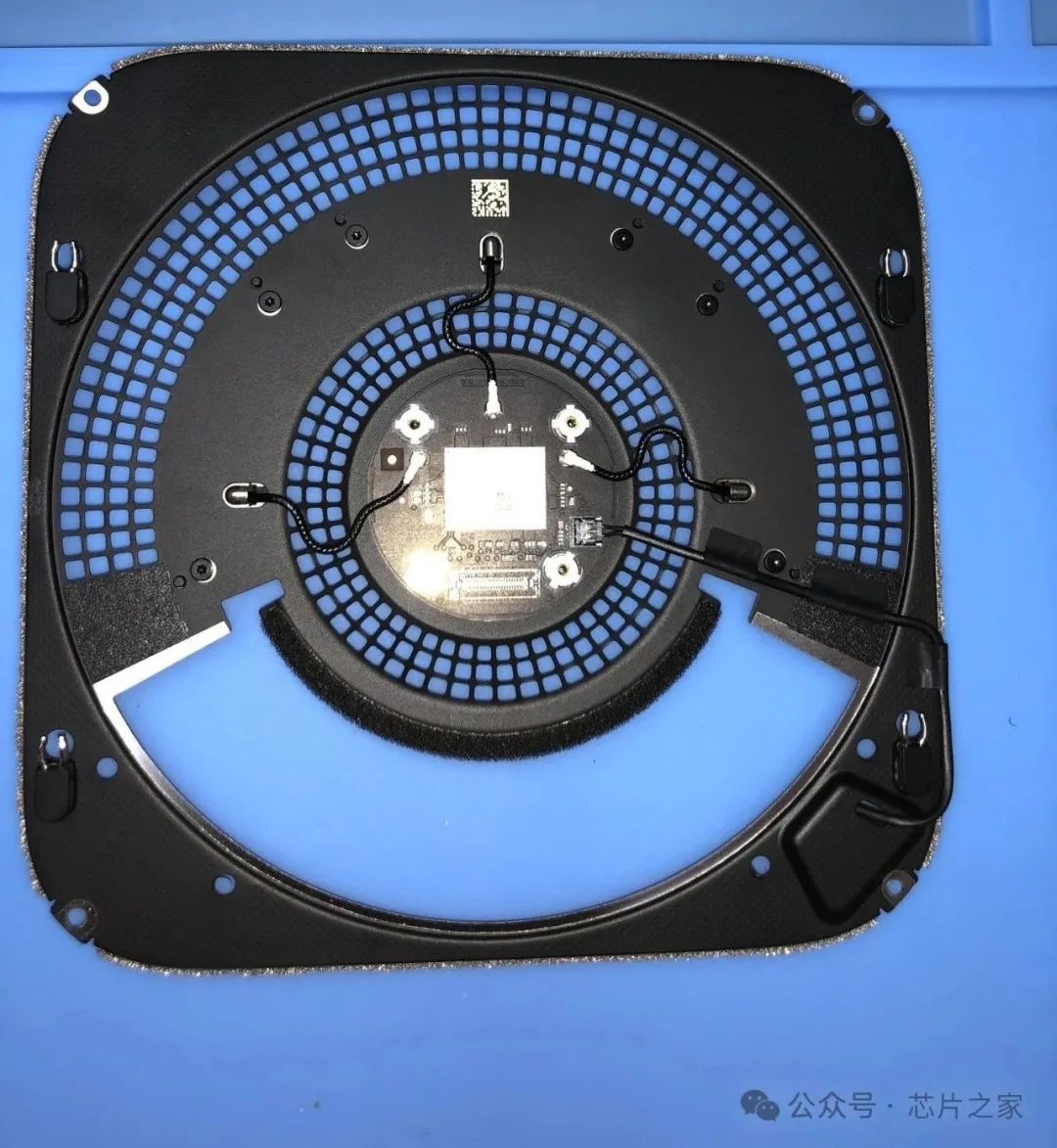

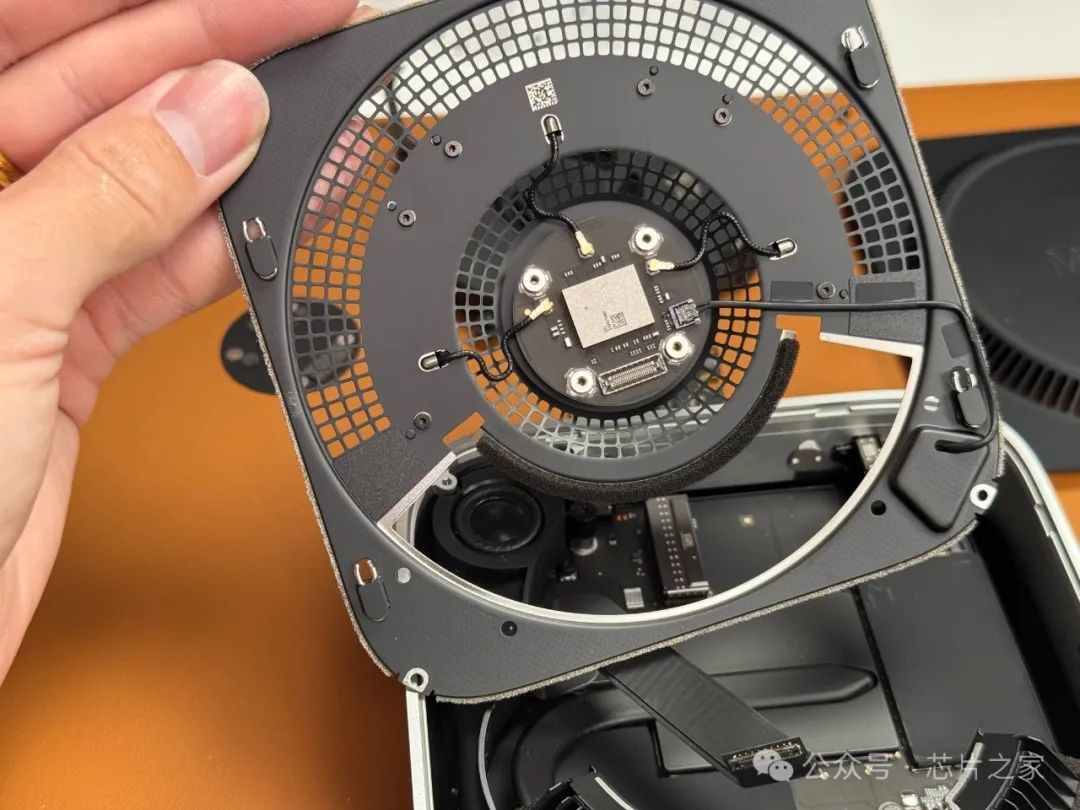

底盖下面就是WiFi天线板了，开机启动按钮也通过这里再接到主板。

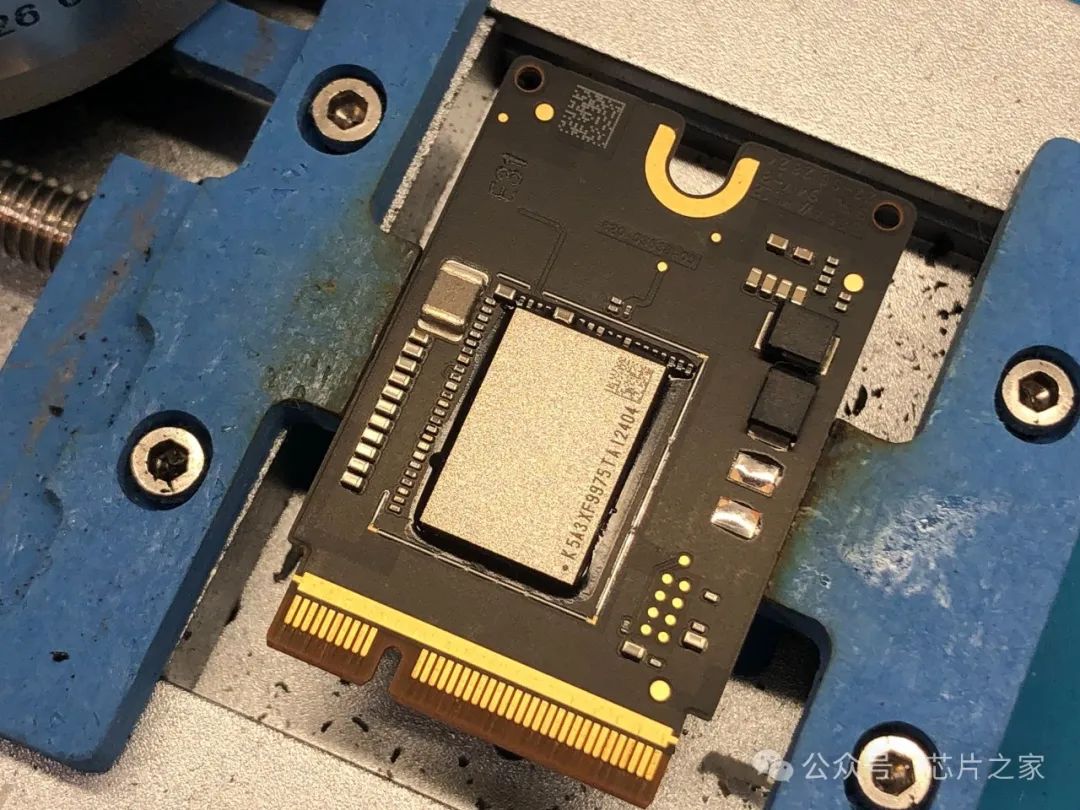

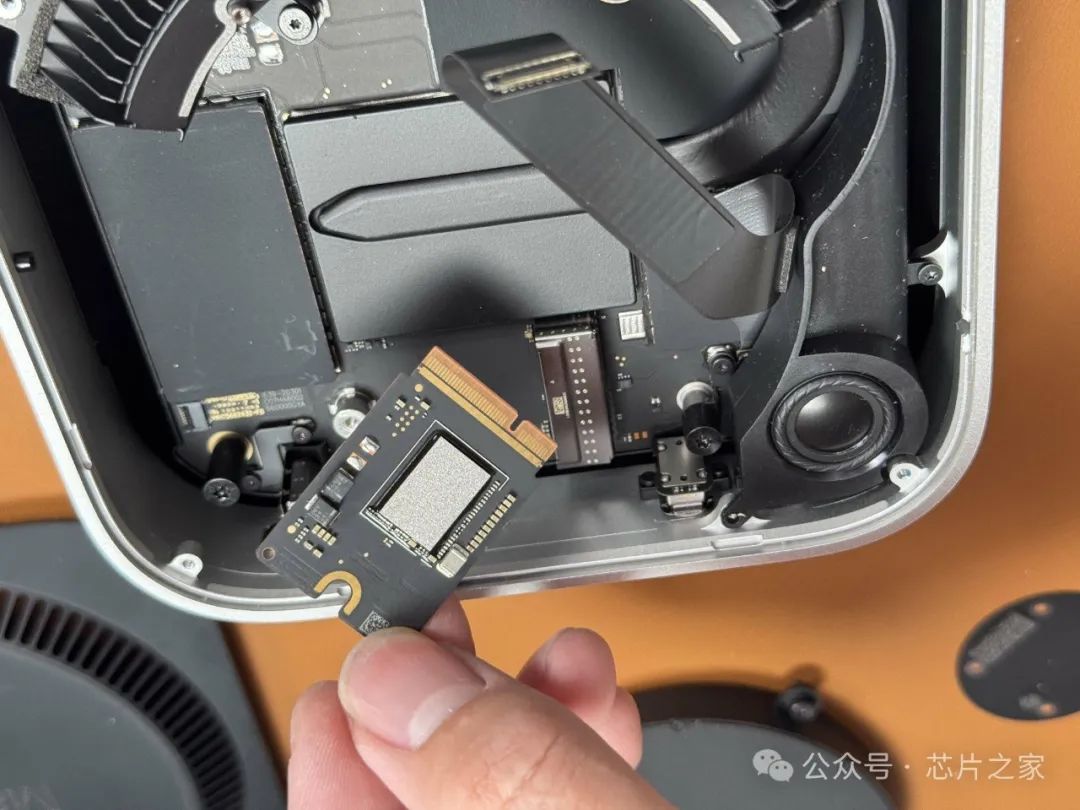

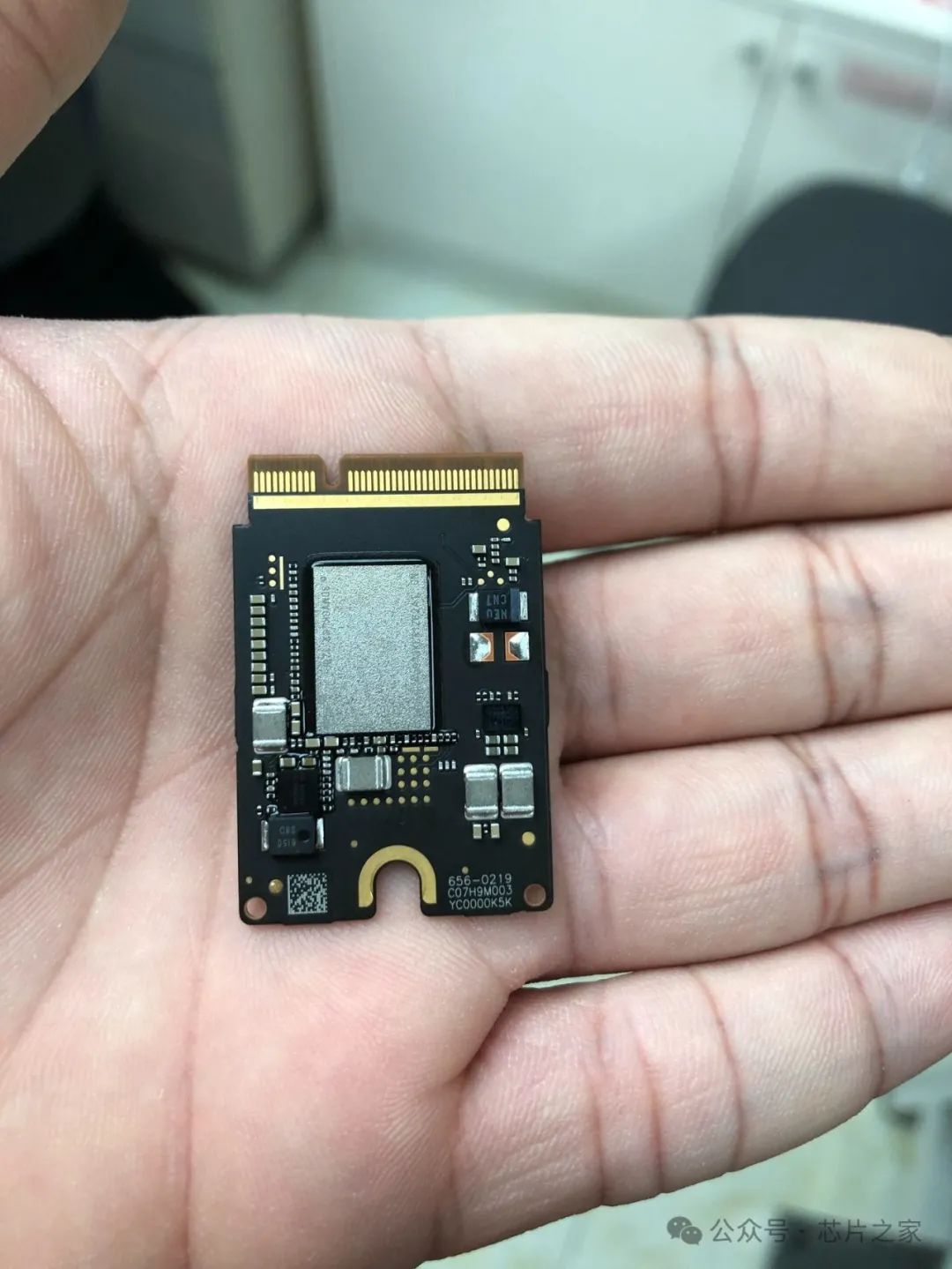

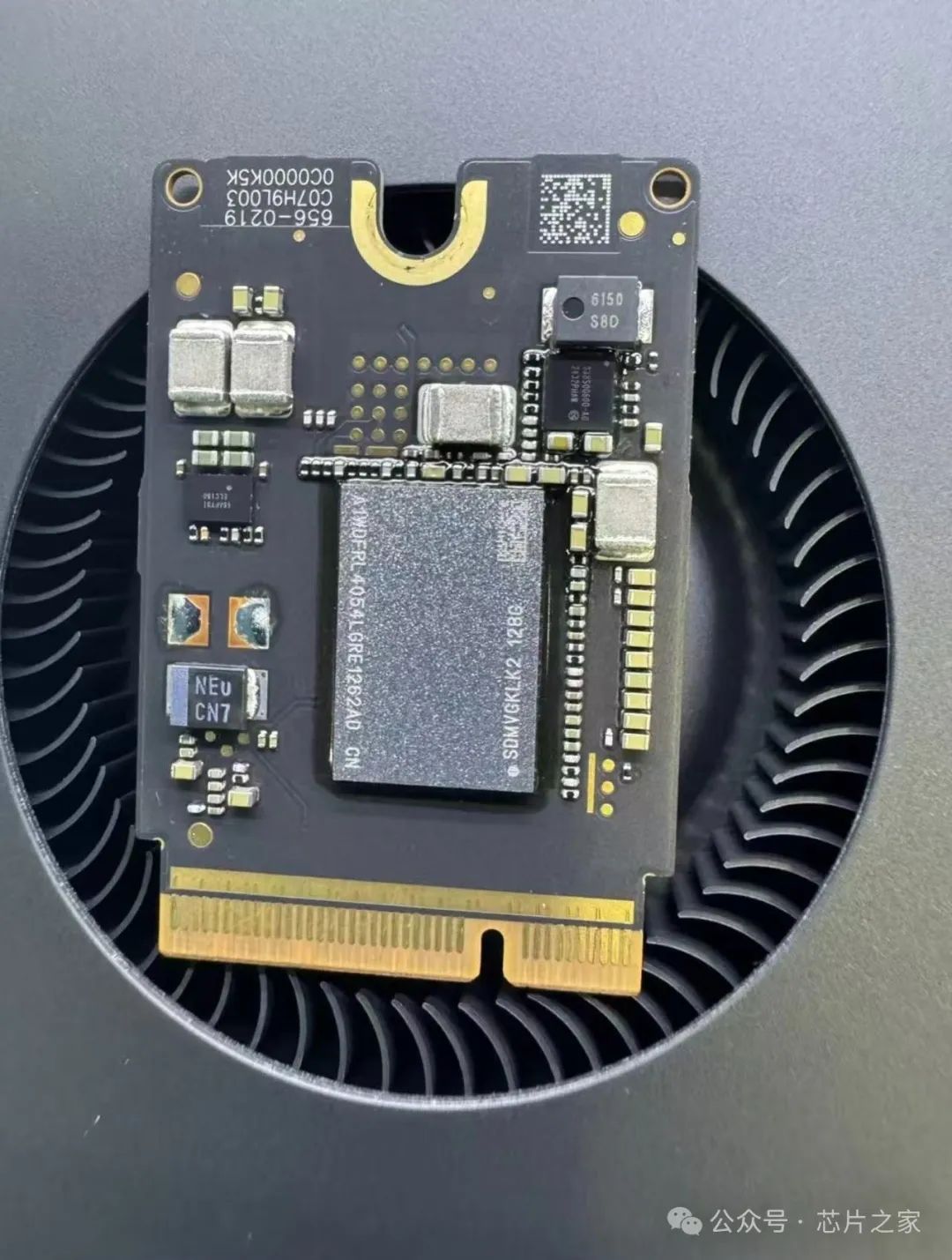

M4 Mac mini 的SSD在上图中间下面这里，采用可拆卸设计，一改以往焊在主机板的方式，类似于Mac Studio。值得一提的是，M4 Mac mini 在效能上带来显著提升。256GB版本采用两个128GB 存储模组，而非像M2型号那样使用单一256GB模组，这种设计将显著提升读写速度，解决了前代机型遭受诟病的性能问题。
还有一个大家最关心的问题，既然是可拆卸SSD，那能不能直接拔下来换一个2TB的SSD上去呢？

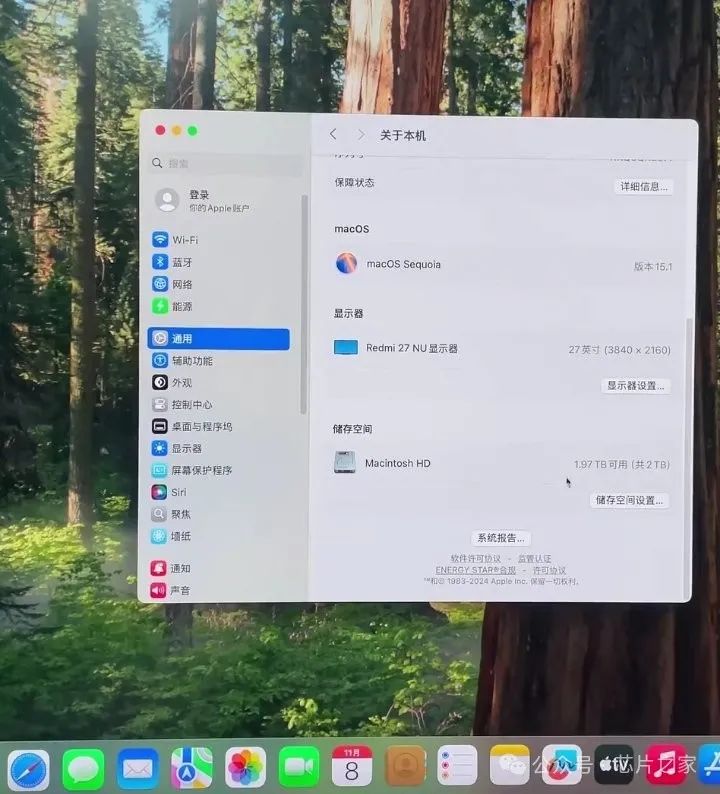

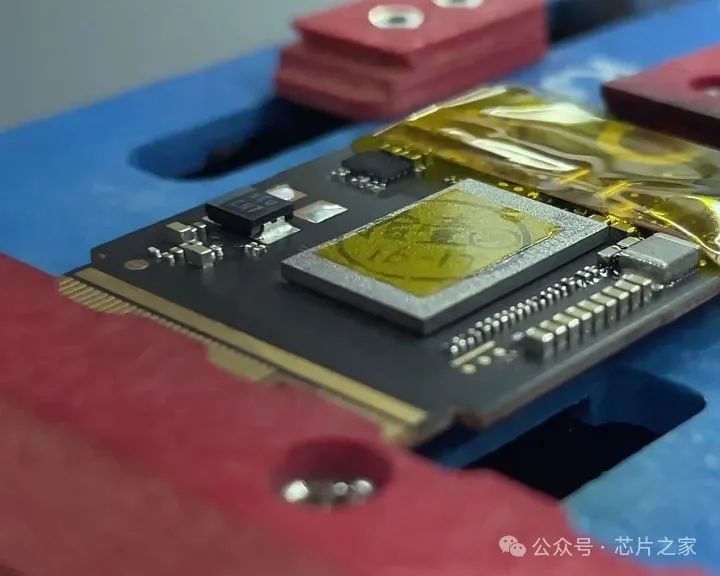

▲ 已有华强北大神将256GB成功升级为2TB
答案是，直接更换SSD模块是不行的，苹果在里面绑定了序列号，只能通过更新原本SSD上的存储芯片才能完成扩容。所以当我们遇到低价16GB+2TB的机子时，应该谨慎起来。

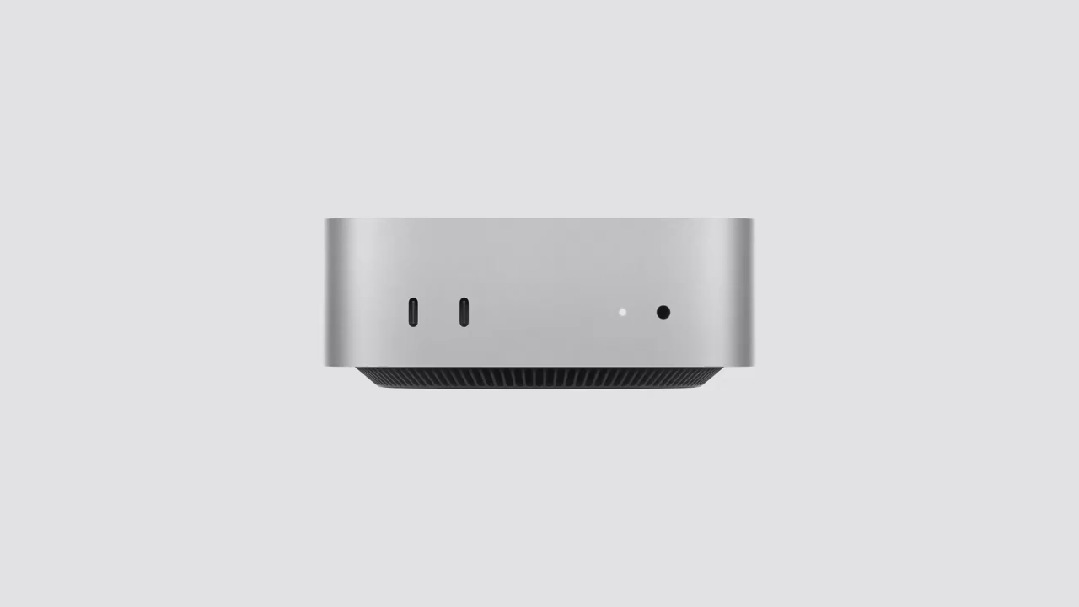

▲ 散热架构动图
M4 Mac mini创新的散热结构，将空气从底部一侧吸入经过上下电路板发热器件后从另一侧吹出。这也是它体积能做这么小的原因之一。

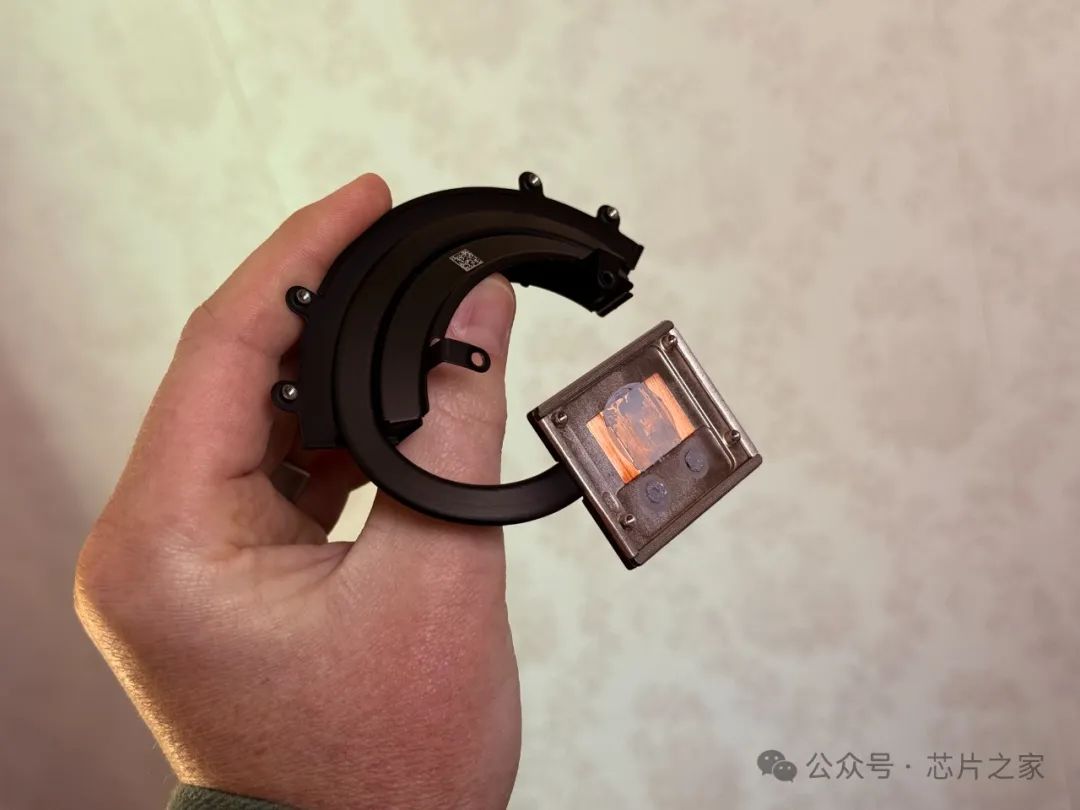

CPU的散热板将热量通过弯曲的热管将热量通过鼓风机排出去。

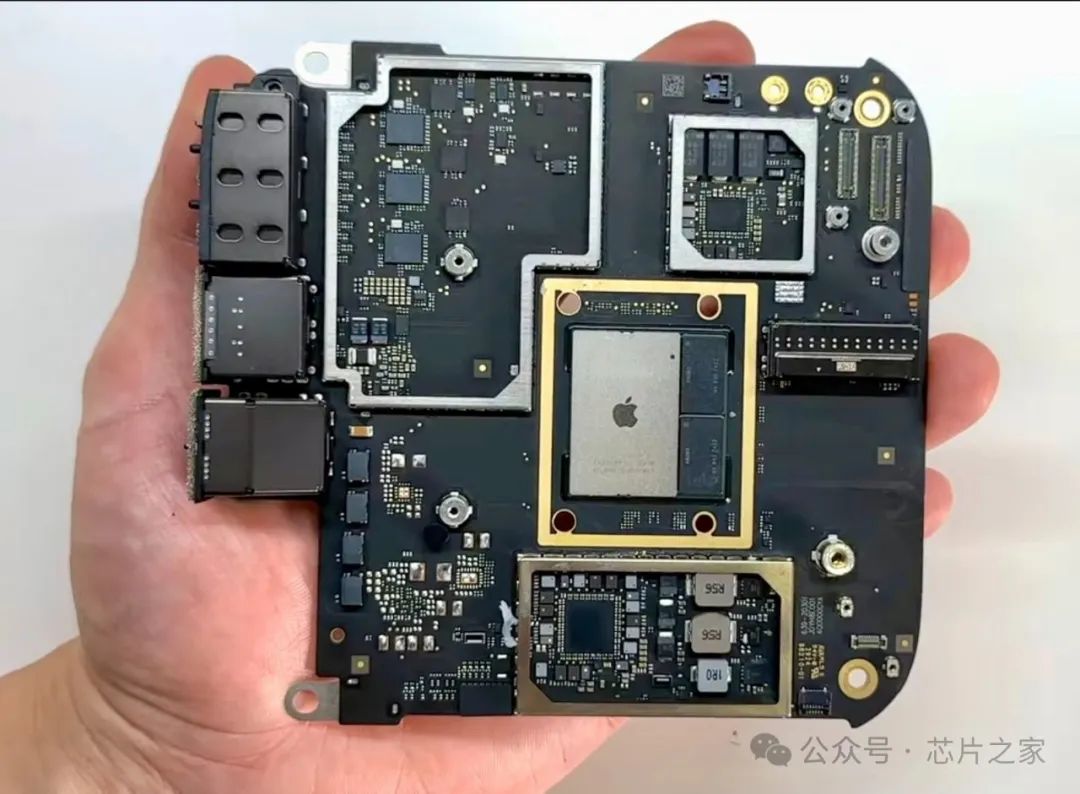

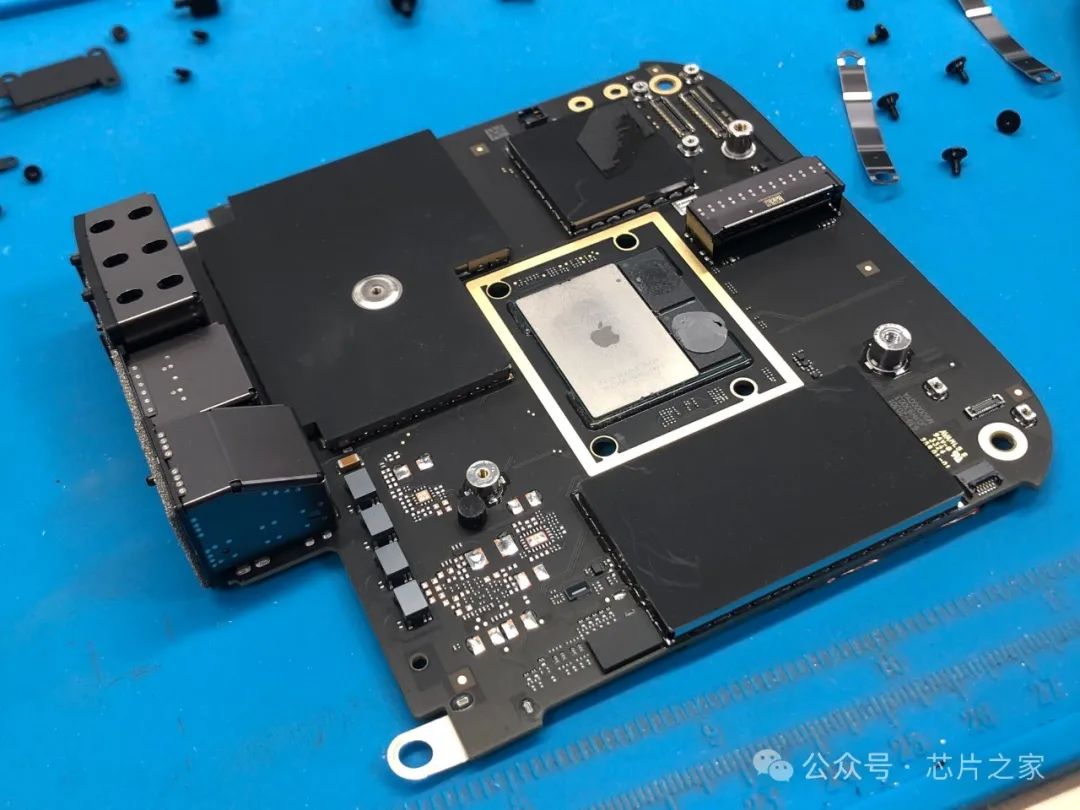

▲ 主板正面
去掉CPU散热片就是这样子了，内存封在CPU组件那里了，所以无法更换扩容，密密麻麻的元器件，非常紧凑。

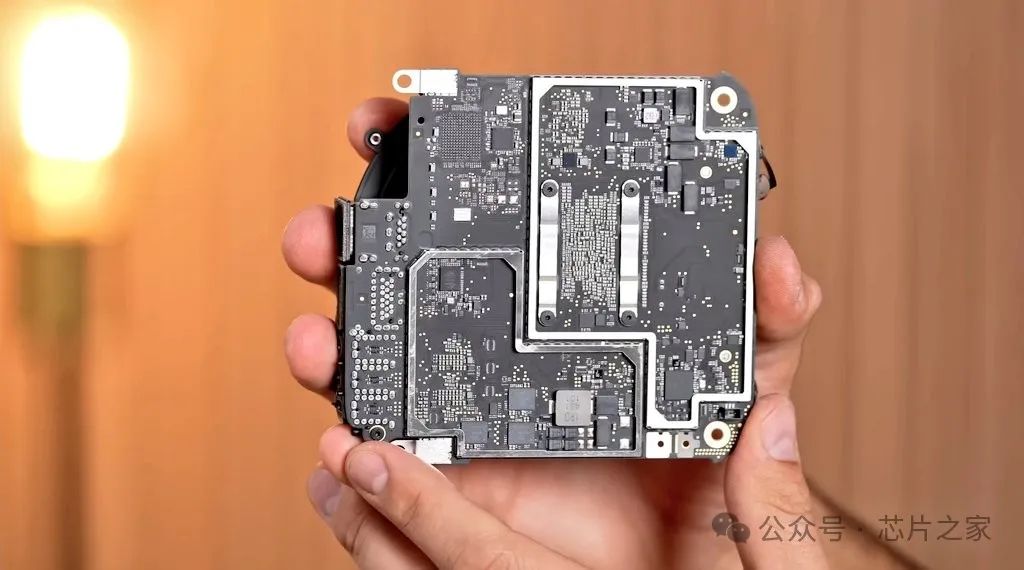

▲ 主板背面
背面同样是密密麻麻的元器件。

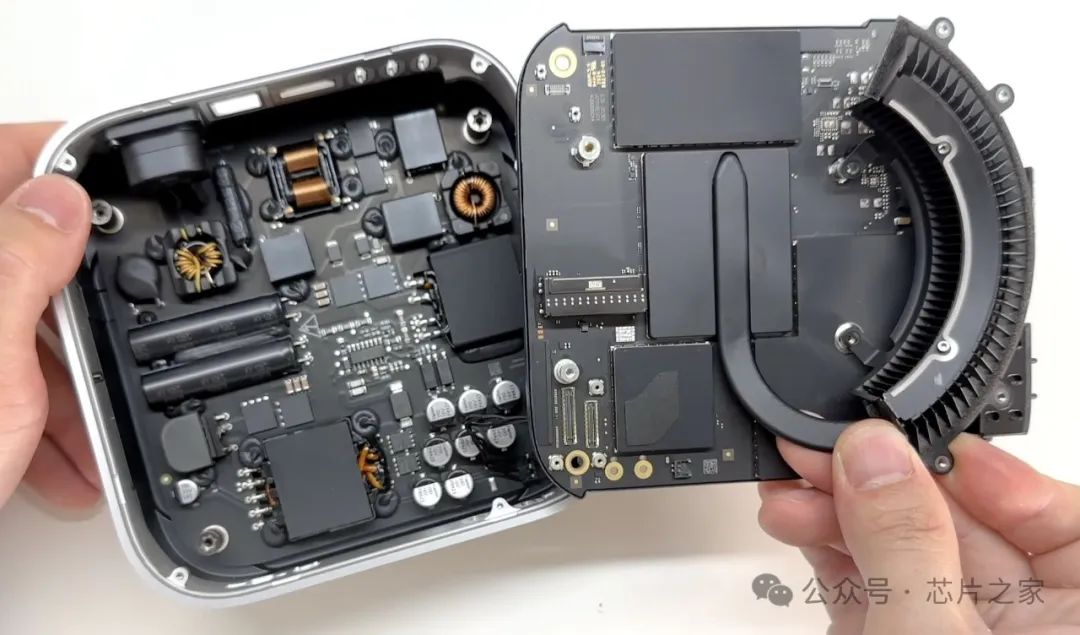

M4 Mac mini是分两层结构的，下面是电源板，上面是主板，所以下面还隐藏着一块电源板，就连电视盒子都是外置电源适配器吧

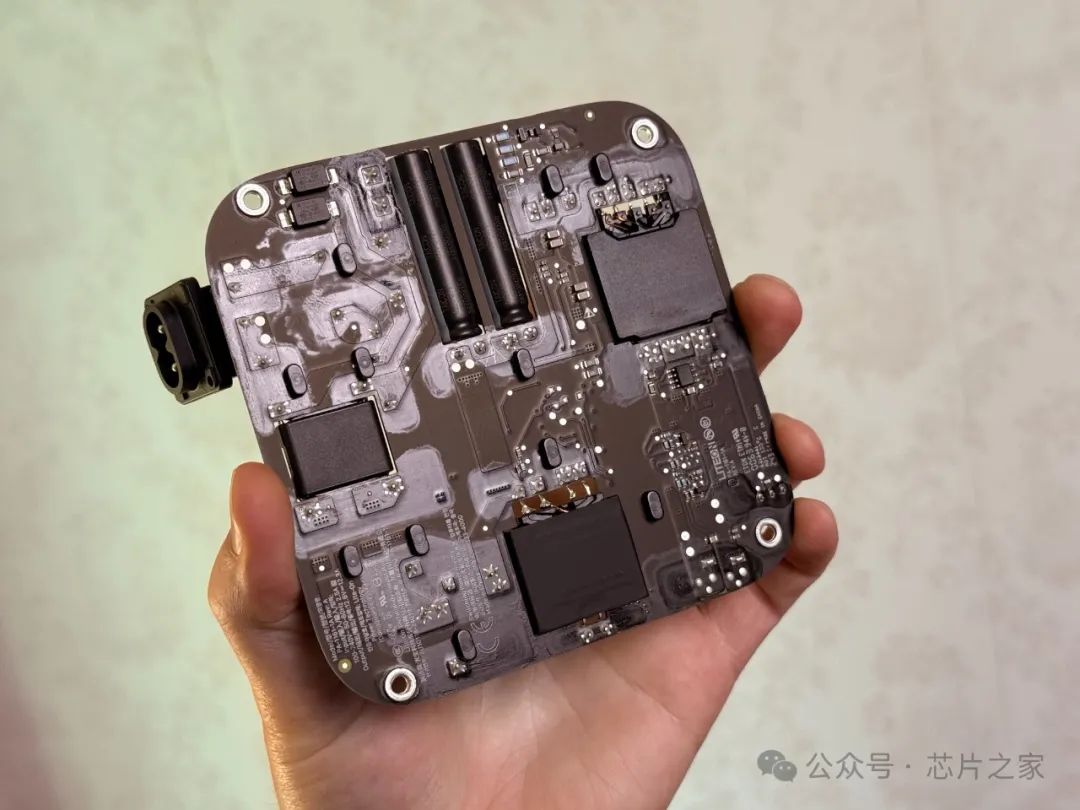

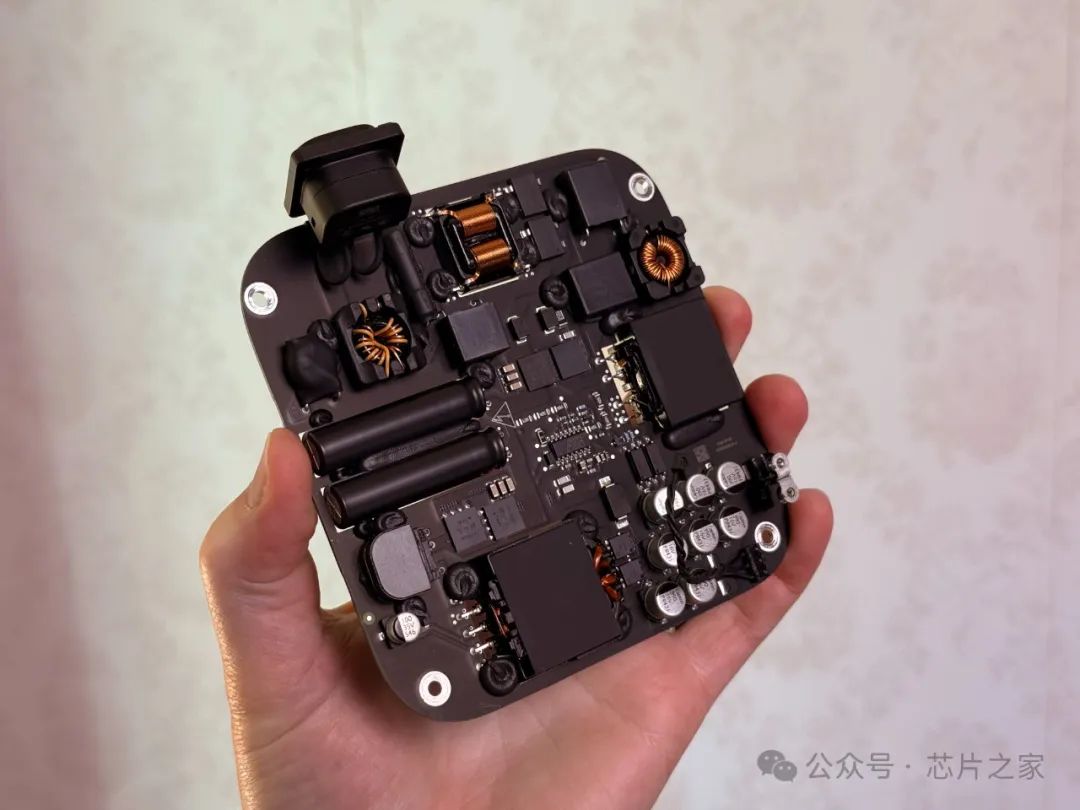

上面这块就是专用电源板了，12.6*12.3=154.98，150W的PSU，水平方放置很多器件以降低整个电路板的高度，150W的性能，让我几百W的Windows台式机，看起来像一台柴油机

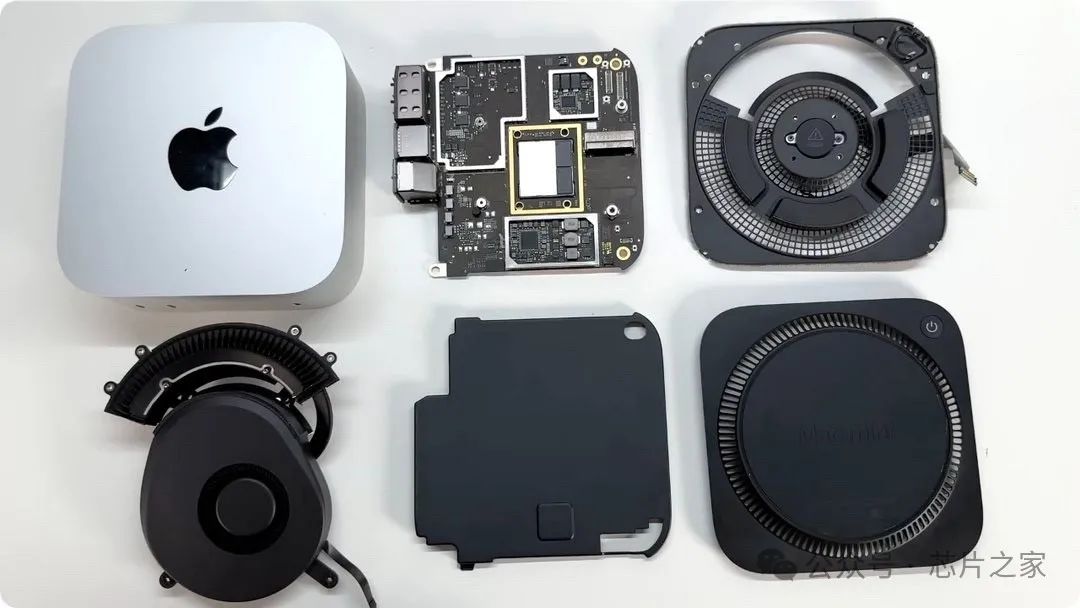

▲ 结构分解图

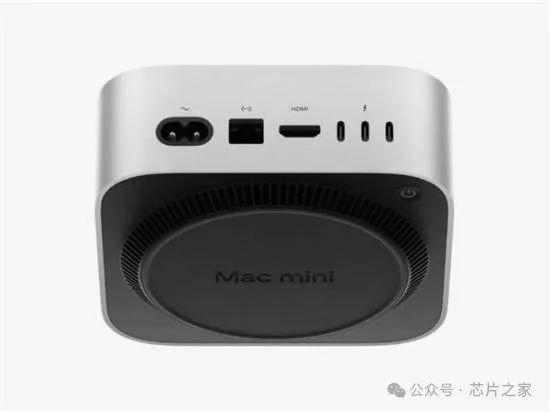

这里再补充一下，很多人甚至包括罗永浩都吐槽苹果将开机按键放在了底部，不打算让用户用吗？认为不可思议，其实苹果的高管也有进行回复，一个是体积相比上代缩小了一半，电源要放在合适的位置，另一个我觉得更重要的原因是，苹果副总裁说，“我都不记得上次给Mac开机是什么时候了”。
幽默的一句话，表达了苹果的优势，Mac运行方式跟Windows不一样，它的机制与平板手机一样，甚至比手机都低，待机期间不会带来大量耗电与噪音等。
老宇哥也是一样，我的macbook pro真的都忘记上次开机是什么时候了，用完合上屏幕盖就可以，几乎不耗电，很多程序员也是，开了很多网页，代码编辑器，后台服务等，下班就合盖带走，用的时候一翻盖就可以秒进入工作，非常方便，所以基于此，这个按键在机身下方，也就不是什么事了。
不过，有老铁说，我就想放正面，怎么办？

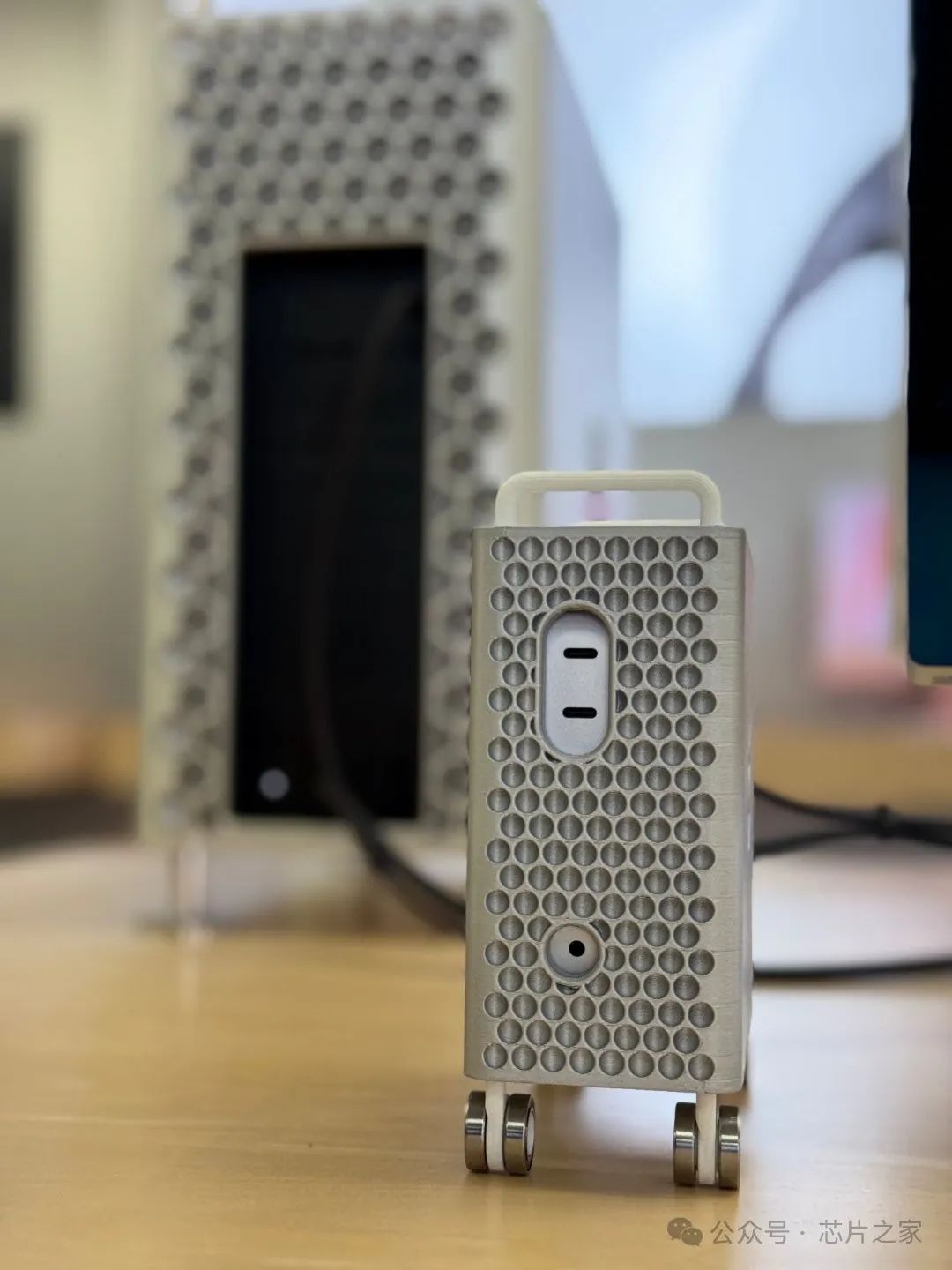

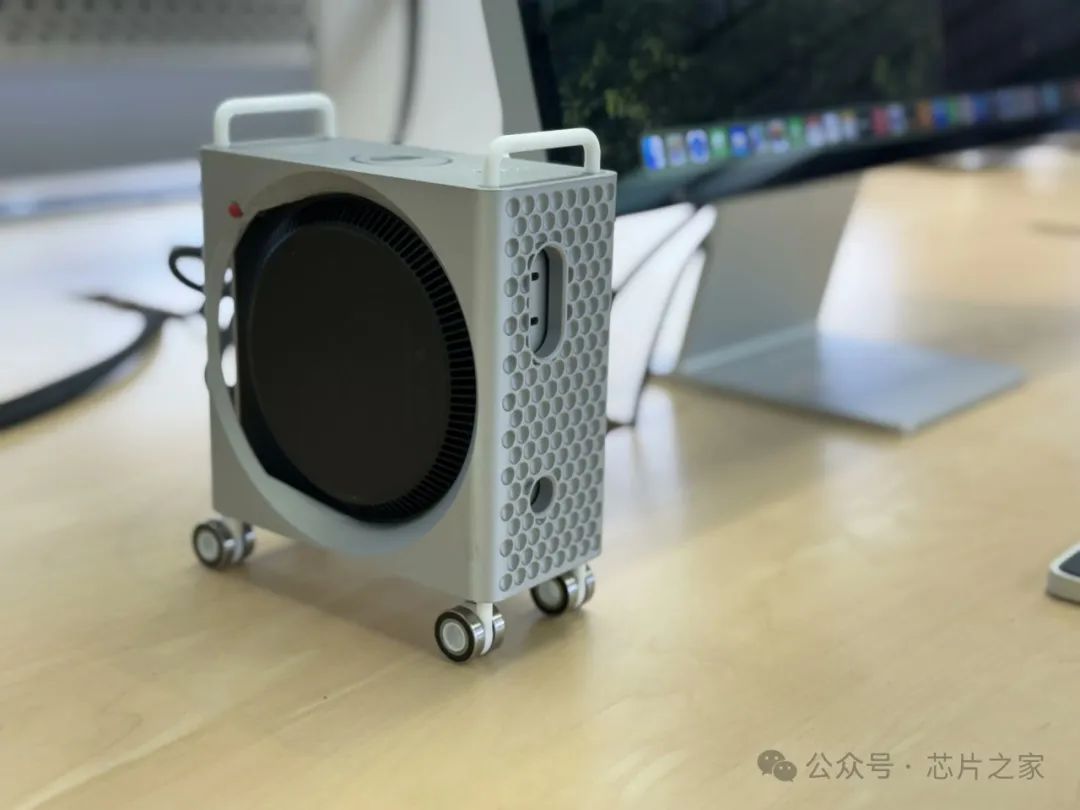

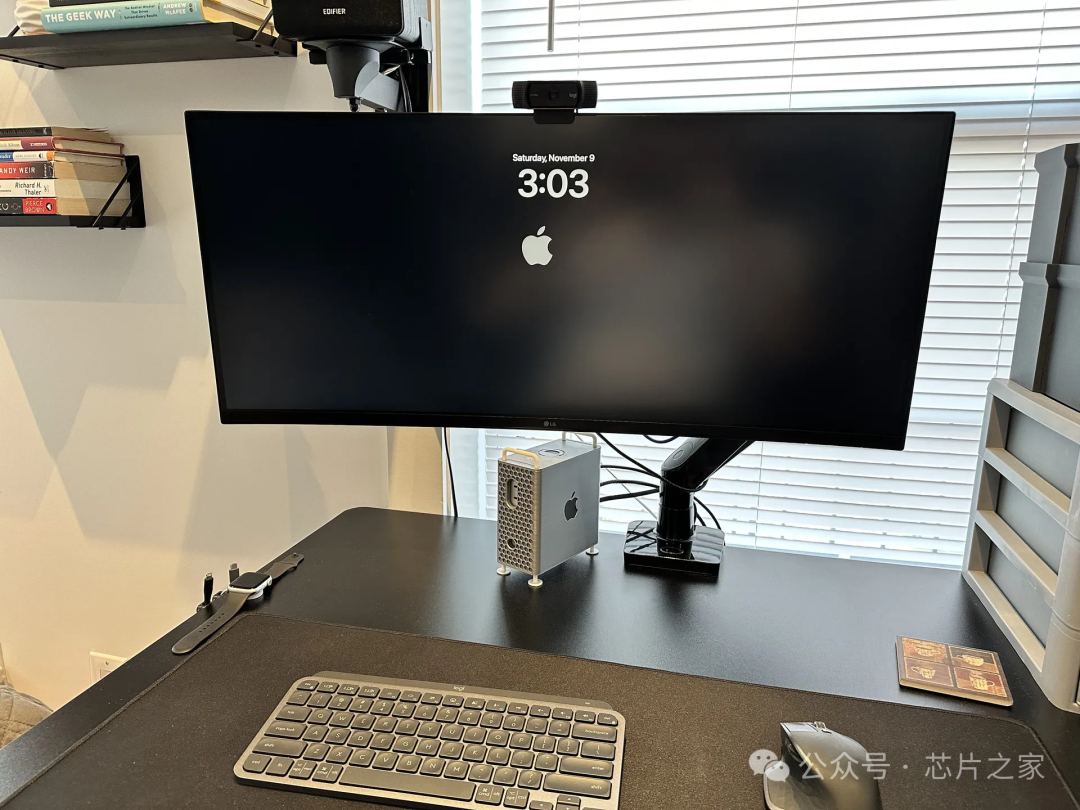

有大神大已经开源了解决方案，M4 Mac mini 变 Mac mini Pro，哈哈，3D 打印外壳免费下载，这里我们坐等挂在显示器背后的方案。
3D打印开源链接：https://makerworld.com/zh/models/756063#profileId-704491
大家可以下载3D打印出来，估计过不了多久，某多多上模具版本的就出来了。
好了，M4 Mac mini 的拆解就到这里，我们还是对那块电源板比较感兴趣，后续有机会再针对电源板进行专门的分析。
点赞在看转发，谢谢大家支持！
↑↑↑ 点击领取6层板打样券 ↑↑↑
往期推荐

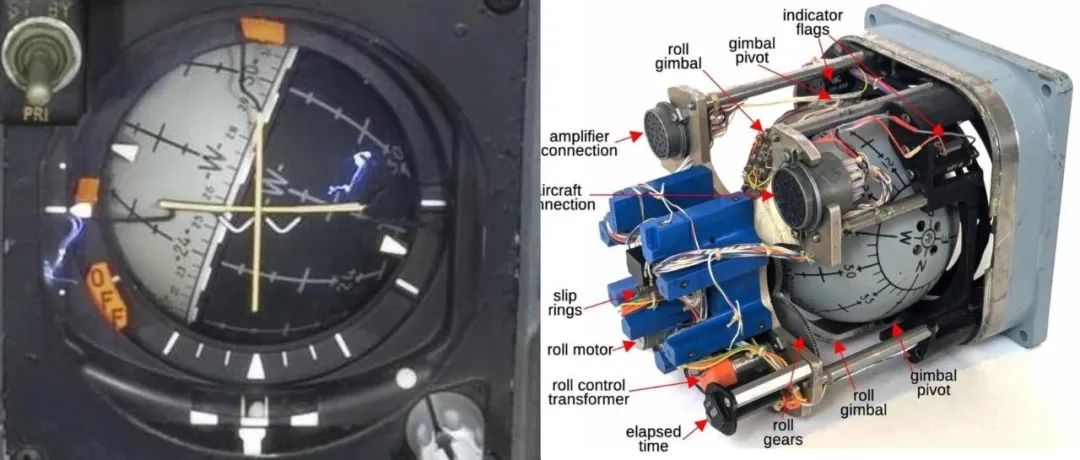

机械仪表独特的魅力！F-4 战斗机内部三轴姿态指示器拆解欣赏

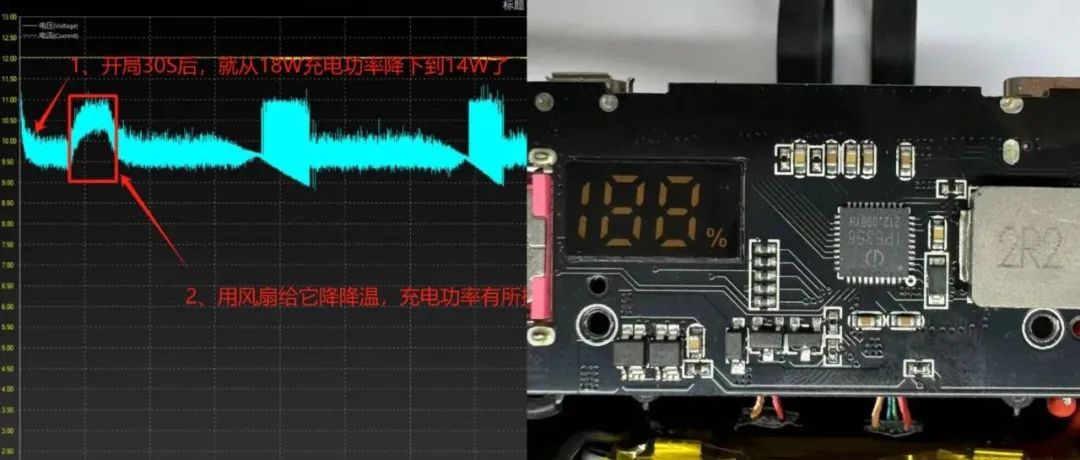

拆解某音39.9元包邮买的20000mAh 100W氮化镓充电宝，到底有没有虚标？
