如何基于FFT和IFFT实现相关运算

     我们在进行项目开发时，经常会遇到帧同步的问题，帧同步是在接收的信号中找到数据的起始位置；实际的信号，跟理想的信号一般都有偏移，偏移多少位的数据，直接从数据中不容易观察，这时就需要用到相关运算。

      一般的算法类项目开发是基于C++来做，标准的C++中是没有相关运算的函数库，可以基于FFT和IFFT算法来实现：

为了提高系统的数据处理速度，可以采用FFT技术来求接收信号的互相关：

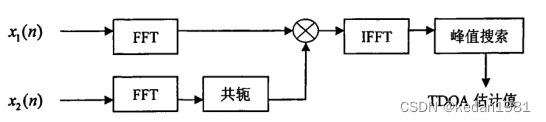

实现框图：

上图中，x2(n) 信号是基于 x1(n) 信号有偏移；

峰值搜索为计算数组中最大值的索引；

用matlab做验证

clear;
clc;
xx = [1,3,5,7,9,1,3,5,5,2,4,6,8,10,6];
tempxx = zeros(1,16);
tempyy = zeros(1,16);
for i = 1:length(xx)
    tempxx(i) = xx(i);
end
%yy 基于xx偏移5个数据
yy = [xx(6:15),xx(1:5)];

for i = 1:length(yy)
    tempyy(i) = yy(i);
end

FFT_input11 = fft(tempxx);
FFT_input22 = fft(tempyy);
FFT_input_conj22 = conj(FFT_input22);


result = FFT_input11.*FFT_input_conj22;
out = ifft(result);

ff = abs(out);
gg = ff.^2;

plot(gg)

[value index]= max(gg);

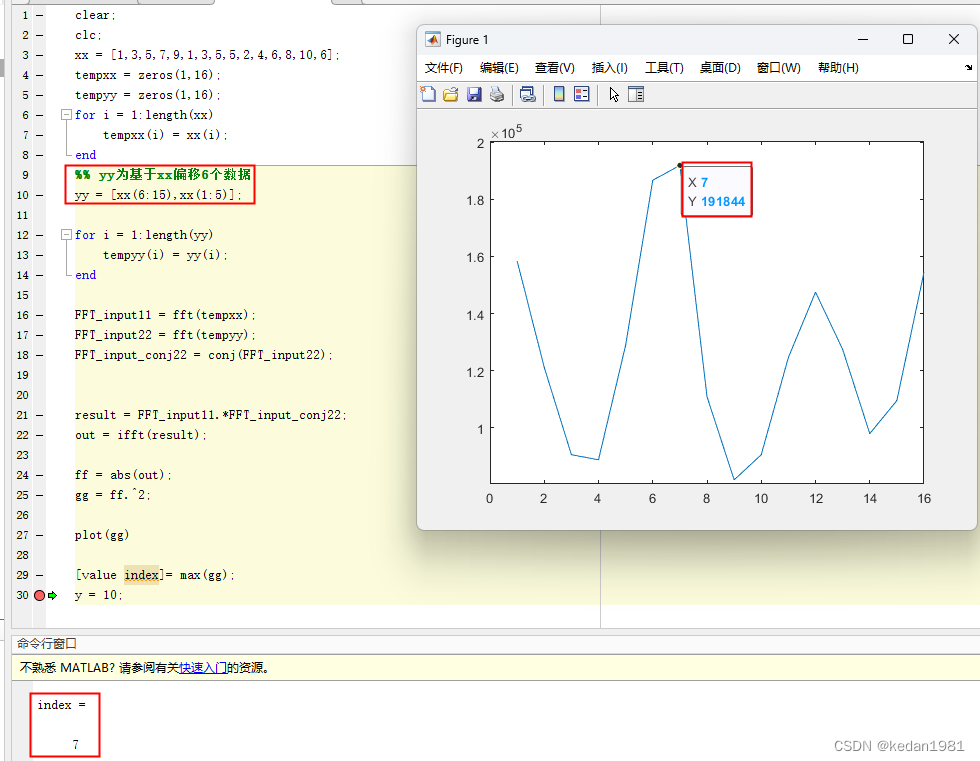

运行结果：
