TTP223使用说明

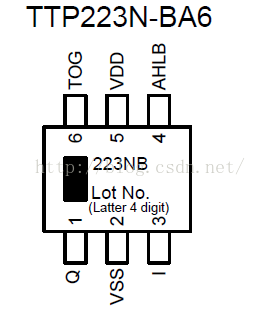

管脚定义:



                引脚号        引脚名称       I/O          简单描述

                   1              Q             O            CMOS输出

                   2             VSS           P            电源脚

                   3             IN           I/O           触摸输入

                   4             AHLB        I-PL          输出有效选择,0->高有效(默认)   1->低有效

                   5             VDD          P              电源脚

                   6             TOG         I-PL          输出模式选择,0->直接模式(默认)  1->触发模式

         注释 O:      CMOS输出

               I/O:   CMOS输入或输出

               P:     电源/地

               I-PL:  CMOS输入,内置下拉电阻

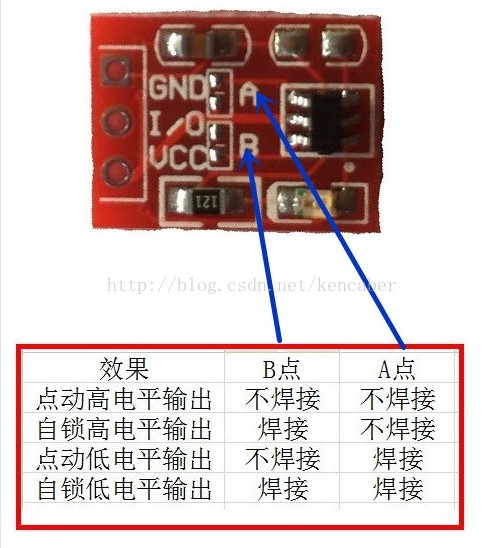

    2.输出模式

      TTP223N-BA6的输出通过AHLB引脚选择高电平或低电平有效。通过TOG引脚选择直接模式或触发模式。Q引脚为   CMOS输出。

         TOG    AHLB             引脚Q的功能

          0       0            直接模式,高电平有效

          0       1            直接模式,低电平有效

          1       0            触发模式,上电状态为0

          1       1            触发模式,上电状态为1
