UML类图的手把手画图指南

▲ 点击上方"网管叨bi叨"关注公众号

我们已经花了两节课来讲UML的类图需要掌握的语法以及怎么用它们开始做业务需求的结构分析，同时还用代码结构详细解释了UML类图中的六大关系，相信大家已经能看懂技术文档中类图的各种细节、同时掌握了使用类图分析业务结构的方式和方法。

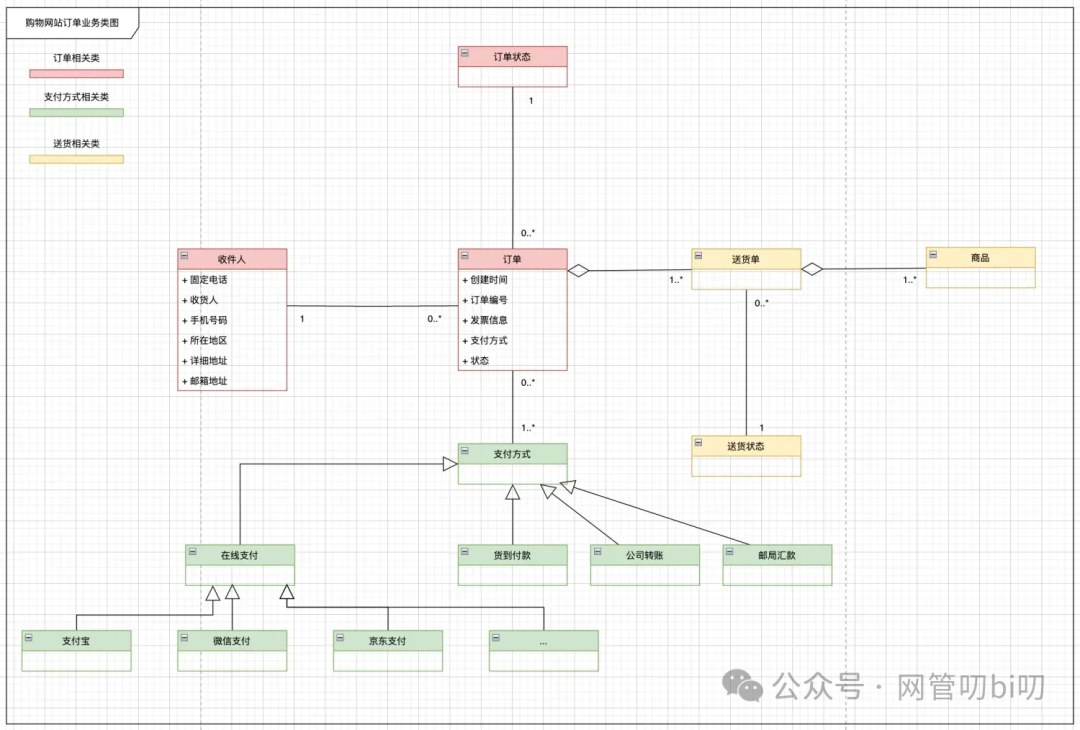

这节课再来教大家一下怎么使用 draw.io 画类图，进一步降低大家开始动手画图的起步难度。在类图的第一节--《UML类图，这样用既简单又实用》中，我们上来使用了这样一个购物网站订单业务模块的类图。

今天就讲一下，怎么从零开始使用 draw.io 画出一个这样的类图，会把UML类图中的各种细节用 draw.io 软件怎么画出来给大家捋一捋。

因为本节都是实践动手方向上的内容，所以还会给大家讲一个类图在排版布局上的建议，本节案例的类图最后会画成下面这样。

我会在本节末尾把绘图源文件分享给大家，可以直接拿来拷贝到自己新建的 draw.io 画布上，无论你现在使用的是在线版和客户端版的 draw.io 都能直接复制过去。

大家如果觉得只看内容有点枯燥的话，可以先把课件提供的绘图源文件拷贝到自己的画布上，在看内容的同时尝试调一调本节说的各种参数。其实画图软件的使用主要是一个手熟的过程，本节学的一些知识后面再画其他类型的UML图的时候也会用到。

在继续本节的内容前再提醒一下苹果手机的用户，因为苹果税的存在本专栏在微信直接订阅，价格会高于安卓用户，所以专栏在小报童同步更新，苹果手机用户可以通过扫描二维码在小报童订阅阅读，规避额外开销。

画类图起步
