一文读懂UML类图怎么画：从入门到实战

你是否在设计软件系统时，因类关系混乱导致代码返工？或是面对复杂需求时，不知如何用UML类图清晰表达结构？

作为UML中最核心的建模工具，类图能帮你直观呈现系统架构，提升团队协作效率。本文将从基础概念到实战步骤，手把手教你画出规范、易读的类图。

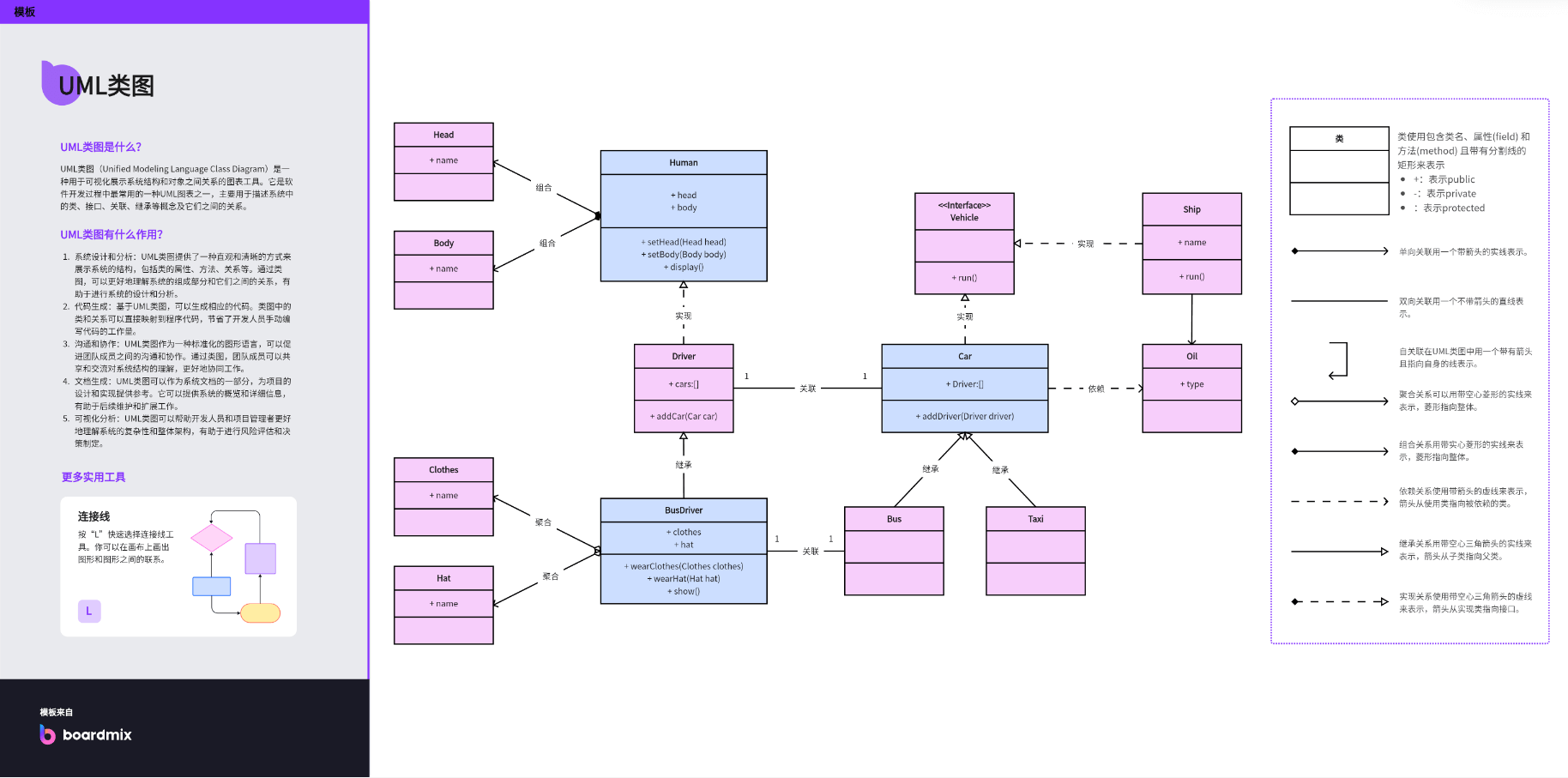

UML类图模板--来自boardmix模板社区

1. uml类图是什么

uml类图是一种用于可视化和描述软件系统中类之间关系和结构的图形表示方法。类图使用矩形表示类，包括类的名称、属性和方法，并使用箭头和关系符号表示类之间的继承、关联、聚合、组合和依赖关系。它提供了一种简洁的方式来理解和交流类的设计和组织，有助于软件开发人员、设计师和设计师等之间的沟通和协作。

2. 为什么需要类图？5大核心作用场景

ULM类图能在复杂的业务逻辑中，能直观拆解系统骨架，让开发者快速理清类的属性、方法及关联，从源头提升设计效率与沟通质量。

• 代码蓝图规划：提前理清类结构，避免 “想到哪写到哪” 导致的逻辑混乱，降低返工率。
• 团队沟通加速：用图形代替文字，让开发、产品、测试人员快速达成共识，比如 “学员和课程是关联关系，而非继承”。
• 复杂系统拆解：将电商平台拆分为User（用户）、Order（订单）、Product（商品）等类，直观展现 “用户下单→关联商品→生成订单” 的逻辑。
• 需求可视化：从文档到图形，让非技术人员也能看懂 “驾校管理系统需要管理学员、教练、课程的关系”。
• 代码质量保障：通过类图检查单一职责原则，比如UserService类不应同时包含 “登录” 和 “支付” 逻辑。

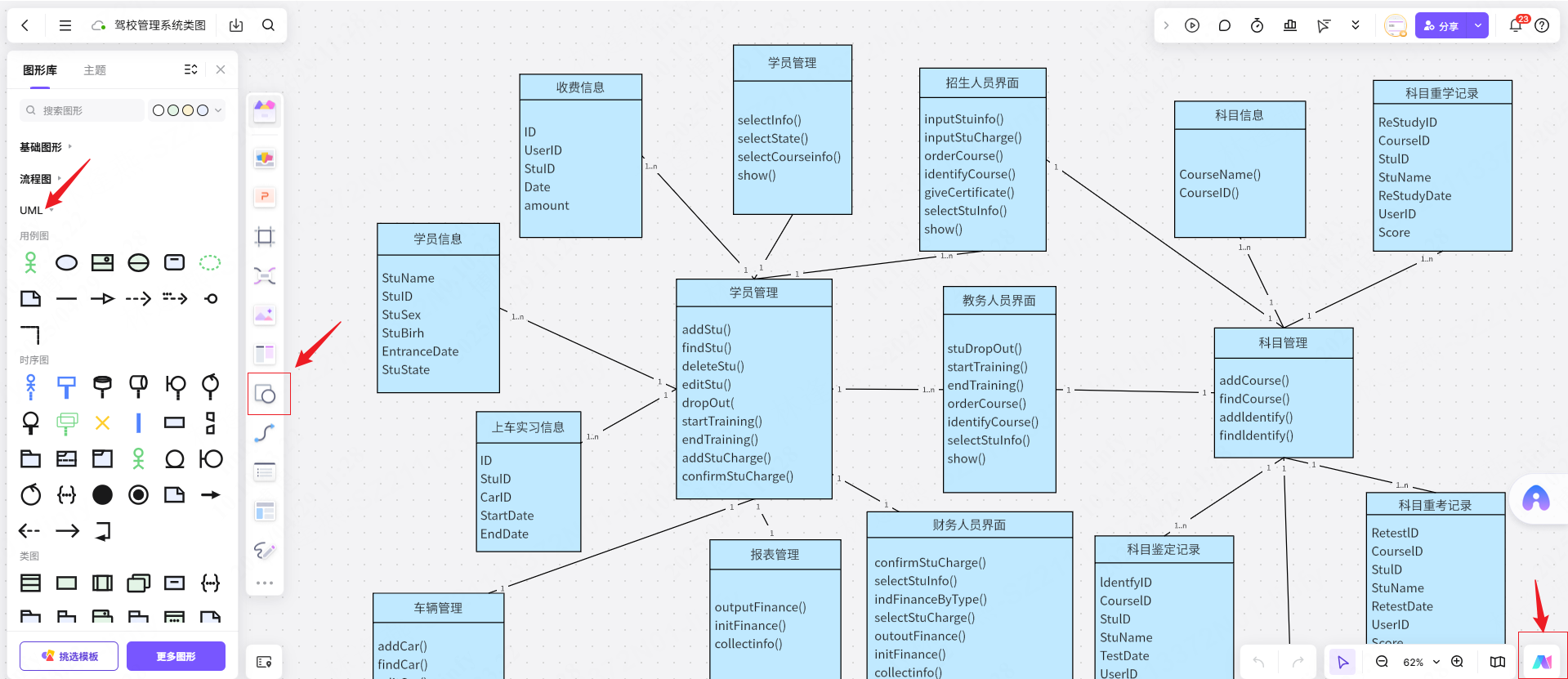

驾校管理系统类图--来自boardmix模板社区

3. 怎么画uml类图？5步轻松搞定

UML类图直观呈现类结构、关系及行为内容，我们该怎样绘制UML类图呢？我们可借助专业绘图工具boardmix白板，即使是新手也能通过其内置的海量UML类图模板、拖拽式操作和实时协作功能，轻松绘制规范且清晰的类图，让系统建模效率翻倍。下面是制作类图可以遵循以下步骤：

（1）确定系统范围和目标

明确你要设计的系统的范围和目标，确定要包含在类图中的类和关系。

• 明确目标：绘制 “学员报名 - 教练授课 - 课程管理” 的核心流程
• 名词提取法：从需求中找关键实体，如Student（学员）、Coach（教练）、Course（课程）、Registration（预约记录），排除 “系统”“操作” 等模糊词汇。

（2）确定类和属性

识别系统中的类，并确定每个类的属性（数据）和方法（行为）。记录每个类的名称、属性和方法。

• 属性（数据特征）：+ studentId : String（必填，唯一标识）、+ name : String（学员姓名）、+ phone : String（联系方式）
• 方法（行为逻辑）：+ registerCourse(Course course) : void（报名课程，关联课程对象）、+ cancelRegistration(Registration reg) : boolean（取消预约，返回操作结果）

（3）确定关系

分析类之间的关系，如继承、关联、聚合、组合和依赖等。使用适当的符号和箭头来表示这些关系。

• 继承：Coach继承Employee（教练是员工的一种，共享employeeId工号、salary薪资属性）。
• 聚合：DrivingSchool（驾校）聚合Coach和Student（教练 / 学员可离职 / 毕业，独立于驾校存在）。
• 关联：Student与Course通过Registration关联（学员预约课程，需记录预约时间、状态）。

避坑提示：组合关系慎用！除非 “课程一旦删除，所有预约记录必须同步删除”，否则优先用关联。

（4）绘制类图

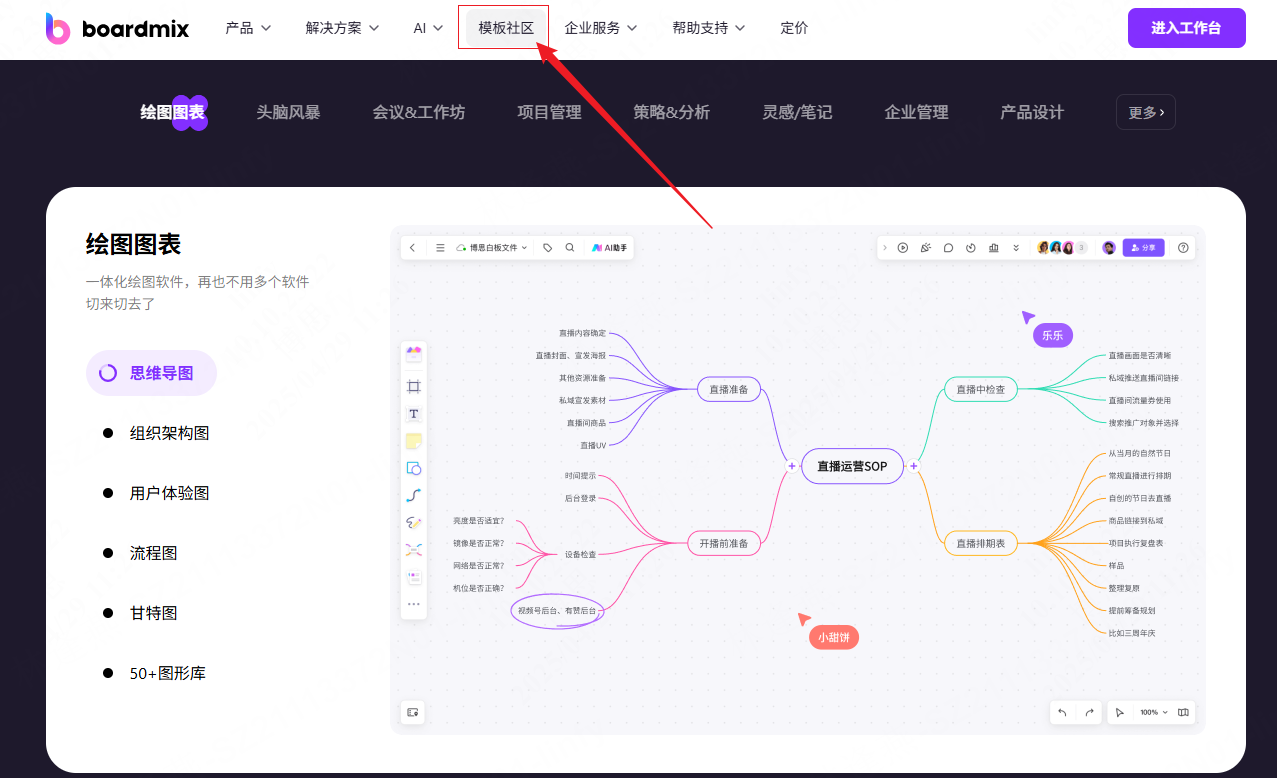

• 搜索boardmix博思白板官网，点击模版社区并搜索 “UML 类图” 模板，选择 “驾校管理系统” 模板一键复用。

• 拖拽左侧 “UML” 组件到画布，输入类名、属性、方法；点击关系符号（如空心三角）连接类。

• 自定义样式：右键类框调整颜色，双击关系线修改标签（如 “注册课程”），让图表更易读。

（5）完善类图

仔细检查类图，确保所有的类、属性和方法都被正确表示，并且关系符号和箭头清晰明了。可以添加适当的注释和解释以增加可读性。

• 检查单一职责：Course类是否只包含 “课程名称”“课时” 等属性，无无关字段。
• 添加注释：在Registration类旁标注 “记录学员预约课程的中间类，包含预约时间bookTime : Date”。
• 分层展示：复杂系统可分 “概念类图”（仅类名+关系）和 “实现类图”。

4. 实战案例拆解：数据分析模块UML类图

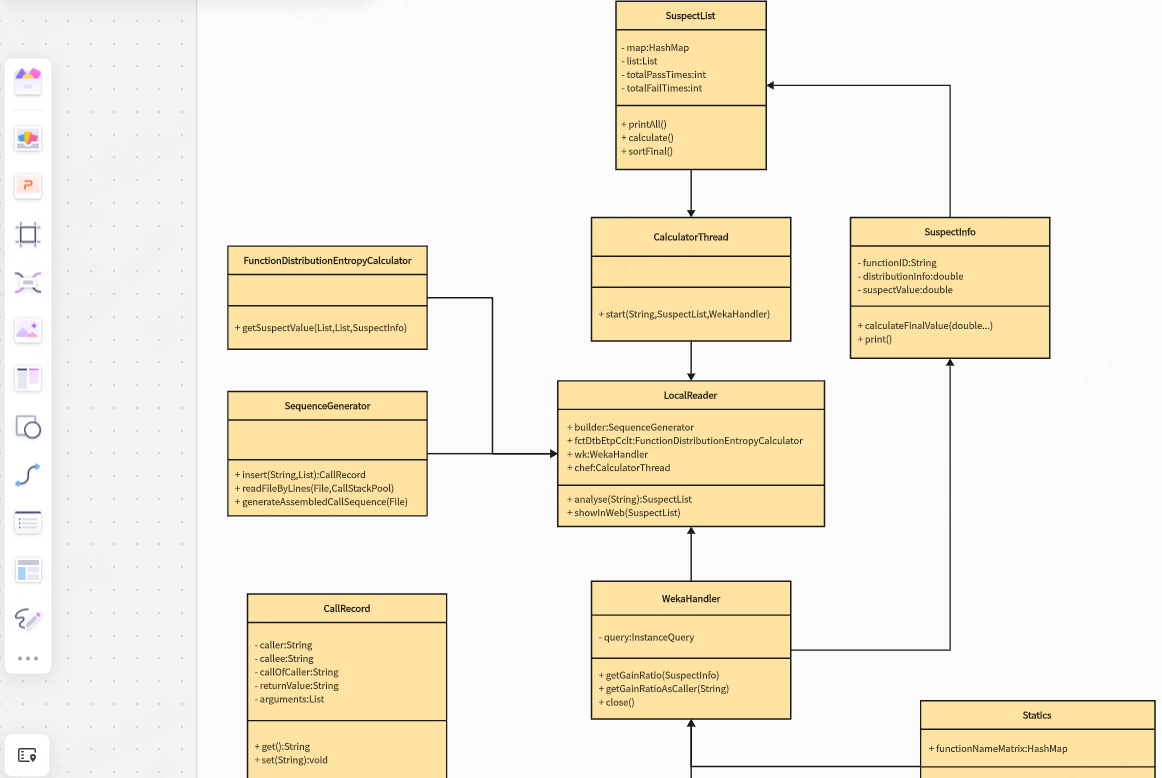

数据分析模块UML类图--来自boardmix模板社区

UML类图知识是怎样与具体场景结合？我们将引用数据分析模块UML图拆解设计思路，帮助你了解各类的职责与协作关系，提炼可复用的设计经验。下面是数据分析模块UML类图设计思路要点如下：

• 职责单一化：每个类承担明确独立职责。如SuspectList管理可疑信息集合（存储、打印、排序）；DatabaseOperator 专注数据库连接与数据插入。
• 模块化协作：通过方法参数实现类间交互。如CalculatorThread接收SuspectList（可疑信息）与 WekaHandler（分析工具接口）启动计算。
• 数据处理流程化：从 CallRecord（调用记录）到 CallStackPool（调用栈池管理），经 SequenceGenerator（序列生成）、FunctionDistributionEntropyCalculator（熵计算），再由 LocalReader（本地分析）整合，最终展示或进一步处理（如 WekaHandler 集成外部分析算法，获取增益比等）。
• 工具集成与扩展：WekaHandler 类设计便于集成 Weka 工具进行深度分析，增强模块扩展性；CalculatorThread 支持多线程计算，提升处理效率。
• 信息管理集中化：SuspectInfo 存储单个可疑信息并计算最终值，SuspectList 统一管理集合，形成清晰的可疑信息处理链条。

总结

推荐使用博思白板boardmix来绘制uml类图，它提供了简单易用的界面和丰富的功能，内置专业的uml图形符号，无需绘图基础，支持直接拖拽使用，可自由调整主题颜色、形状大小等，画好后还能将图表导出成png或PDF格式，更方便分享使用。boardmix还提供uml图表模板资源，支持一键复用和下载，现在就来试一试吧！

如果你有遇到其他问题，或是有其他想了解的内容，欢迎在下方的评论区留言，看完之后，笔者也会第一时间回复哦~
