在前面的话
通过学习学校对于555定时器的MOOC介绍(传送门)现在使用仿真软件Multisim进行对555定时器产生时钟波形的仿真。
本篇博文目的是分享巩固学习内容和思路。
555定时器产生1Hz方波的Multisim仿真电路图以及示波器波形图

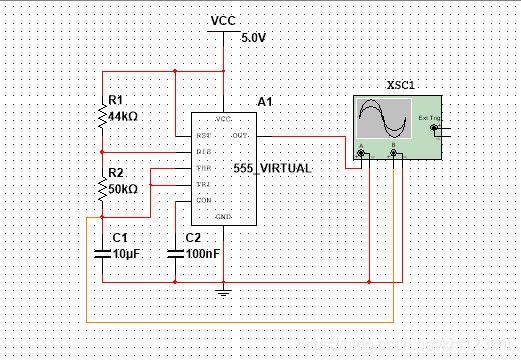

仿真电路图

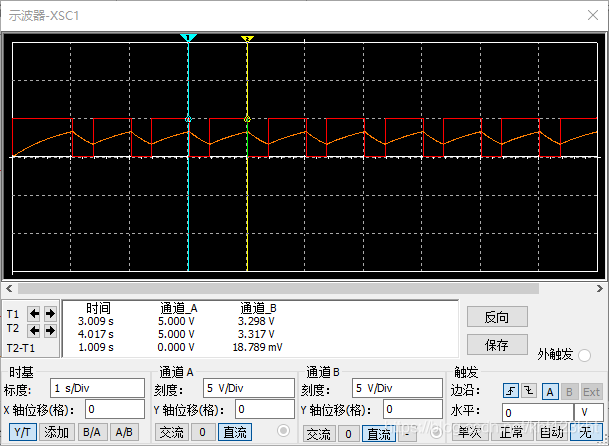

示波器波形图
后面的总结
详细的555定时器应用在MOOC中非常详细形象讲解了,这里不再赘述。
主要是需要确定需要产生的波形的周期(频率),通过公式的计算确定R1、R2以及电容C1的大小。
555定时器输出波形的公式为:T=ln2 * ( R1+ 2*R2 ) *C1 //此处的ln2取0.7。
我们取C1为10uF,通过计算 R1+ 2*R2 的和取值大概在144Ω就可以达到输出1Hz方波的要求。(其中R1和R2的大小和方波占空比有关。可以根据需要自己调节。)
