运用555定时器和集成运算放大器等器件构成多谐振荡器，产生方波信号，再将此方波信号依次转换为三角波信号和正弦波信号。

概要

运用555定时器和集成运算放大器等器件构成多谐振荡器，产生频率为1kHz的方波信号，再将此方波信号依次转换为三角波信号和正弦波信号。

整体架构流程

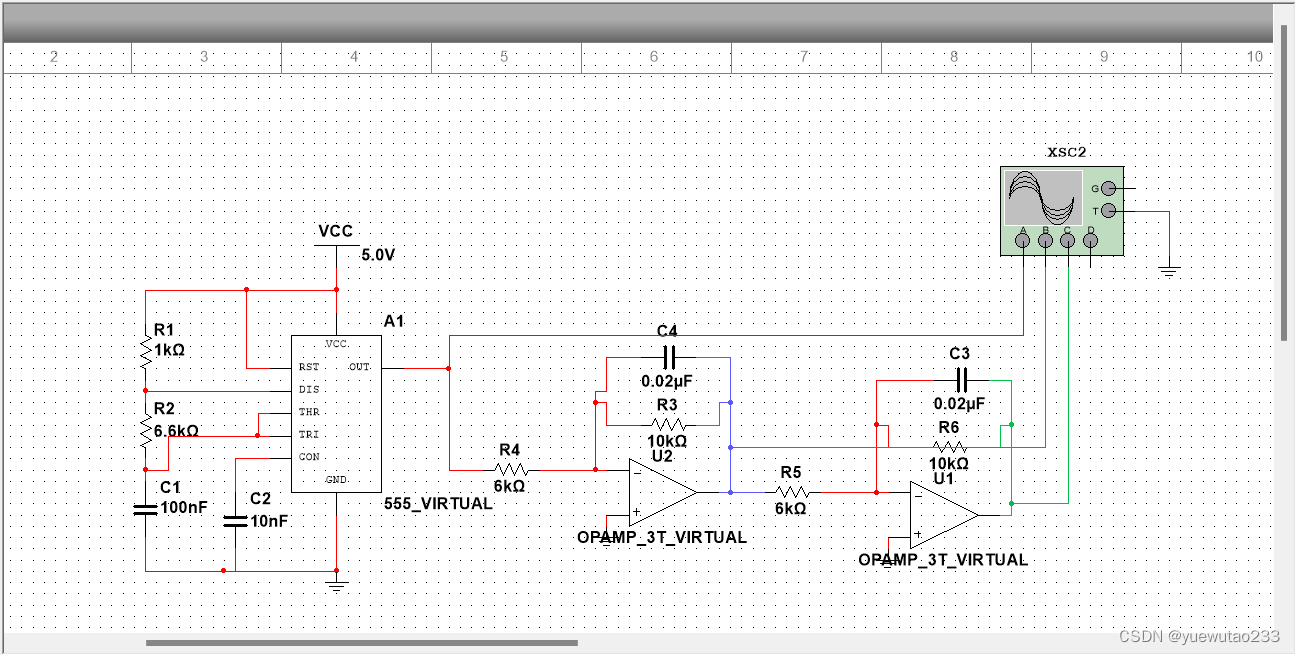

全局图：

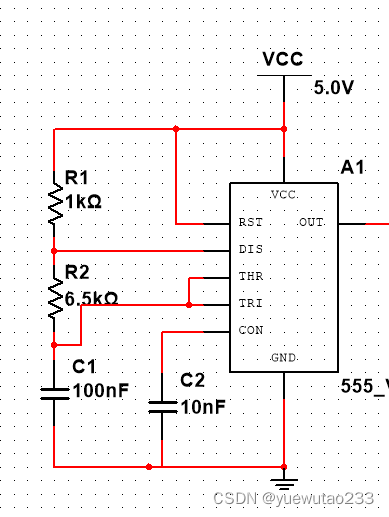

运用555定时器构成多谐振荡器

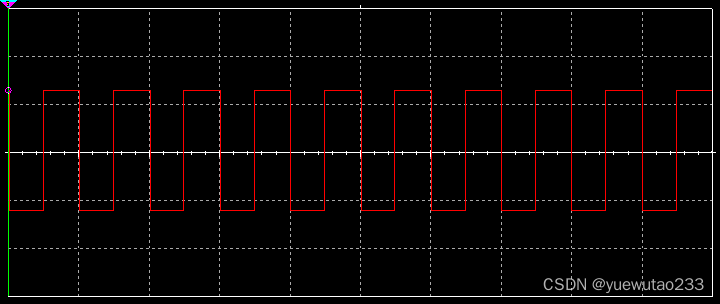

该部分可以产生1khz的方波信号。

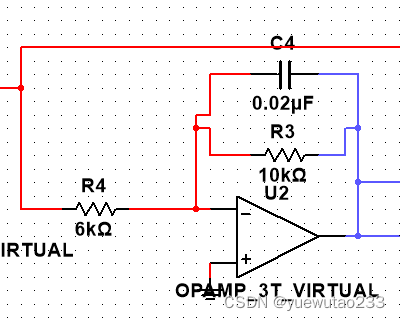

然后将方波信号经过积分器如下图

可以得到三角波信号

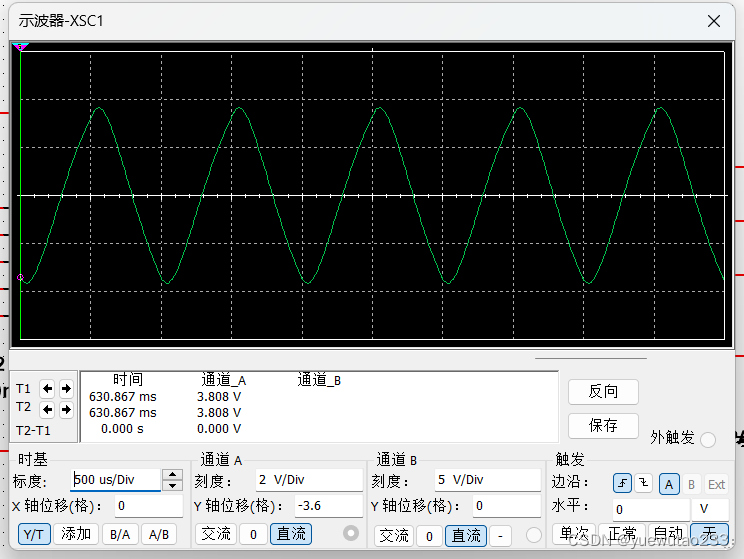

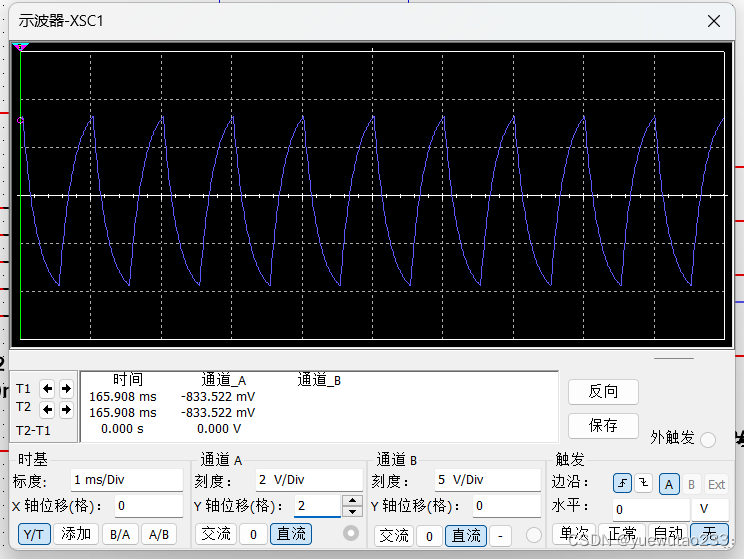

再经过一次积分器，可以将三角波信号转化为正弦信号。

技术名词解释

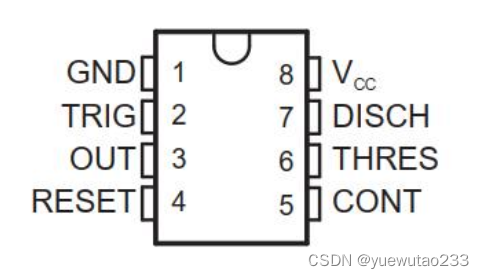

555振荡器

1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TR。
3脚：输出端Vo
4脚：是直接清零端。当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
6脚：高触发端TH。
7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。一般用5V。

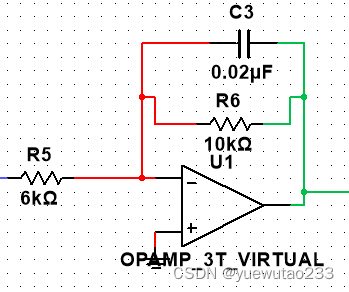

积分器

技术细节

关于多谐振荡电路的计算方法
T=0.7（R1+2R2）*C1
占空比q=(R1+R2)/(R1+2R2)

小结

————————————————

参考文章：https://blog.csdn.net/qq_45890466/article/details/112414117
