ATMega328P-PU芯片Arduino最小系统实验



业余折腾了一段时间的Arduino，一时兴起想尝试下在面包板上实现一个最小系统，所以从某宝上买了ATMega328P-PU芯片和USBtinyISP编程器。（这个编程器有3.0版本的，当时不懂没注意，买到的是2.0，不过不影响用来做这个实验。卖家给的驱动不灵，最后还是从https://learn.adafruit.com/usbtinyisp/drivers 下载驱动包解决）

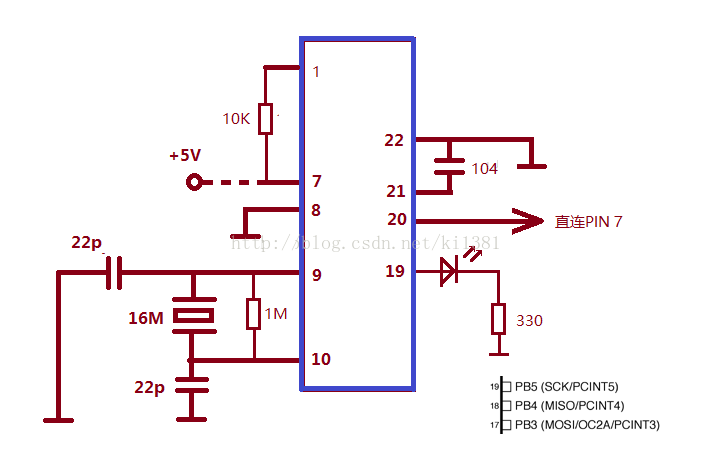

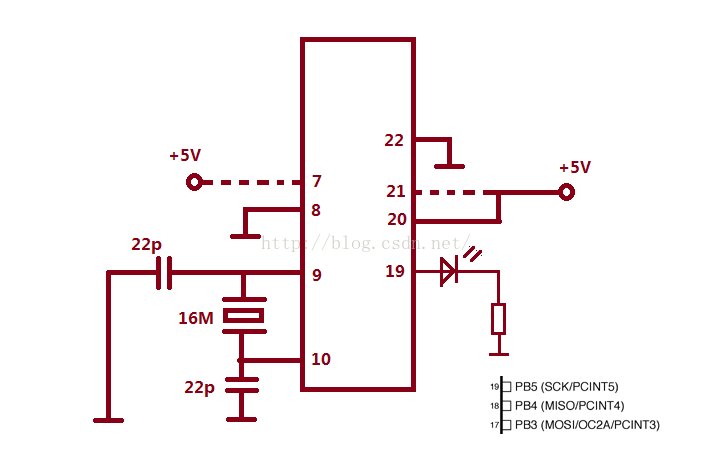

面包板上按这个图插好元件。虚线的地方暂时先不要接线，面包板上也不要接通任何外部电源！！！

然后将编程器6针连接器中的每一根针都引入328p的对应引脚上，千万不能弄错。
连接器的VCC直接接入328p的pin7，GND接面包板上布置的地。
连接器的RST接pin1，MISO接pin18，MOSI接pin17，SCK接pin19（也就是接LED的那个）。

接下来烧入bootloader使这块芯片支持Arduino。我的Arduino IDE的版本是1.7.10。在菜单“板”中选Arduino Mini，“处理器”选328，“编程器”选USBtinyISP。选择“烧入引导程序”，居然秒成功，我还没反应过来IDE就显示上传成功了，跟网上很多教程强调的慢慢慢慢慢明显不符啊……不管了，能work就行。

继续保持这个姿势打开Blink示例程序，文件菜单里选择“使用编程器上传”，稍等片刻应该就可以看到它生效了！

如果中间有过报错但是改正后上传没反应，可以把编程器从电脑USB断开再重插回试试。

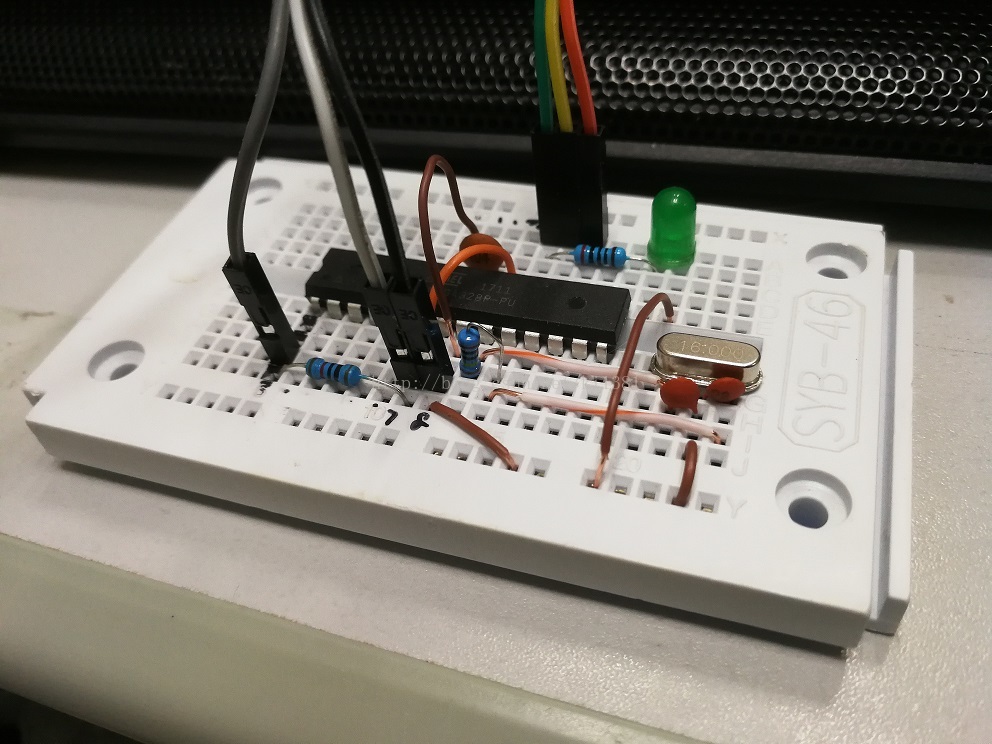

撤除编程器后，把5V电源加在面包板规划的供电线上就能工作了！（记得先要接回虚线部分）

参考资料：http://www.geek-workshop.com/thread-1647-1-1.html

==== 2017.9.17 修改 ====

Windows升级到了Win10，Arduino IDE下载安装了个1.8.1。试了下烧Bootloader时板卡可以选择UNO。
