【Quectel移远展锐平台5G模组RX500U/RG200U使用指南（二）-USB/TTL的使用】

USB调试

展锐5G模组的USB接口有3个功能：

• USB转串口用于AT控制

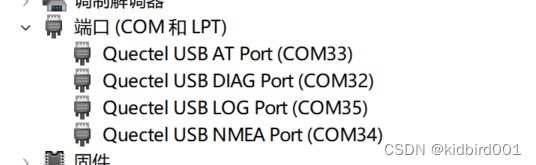

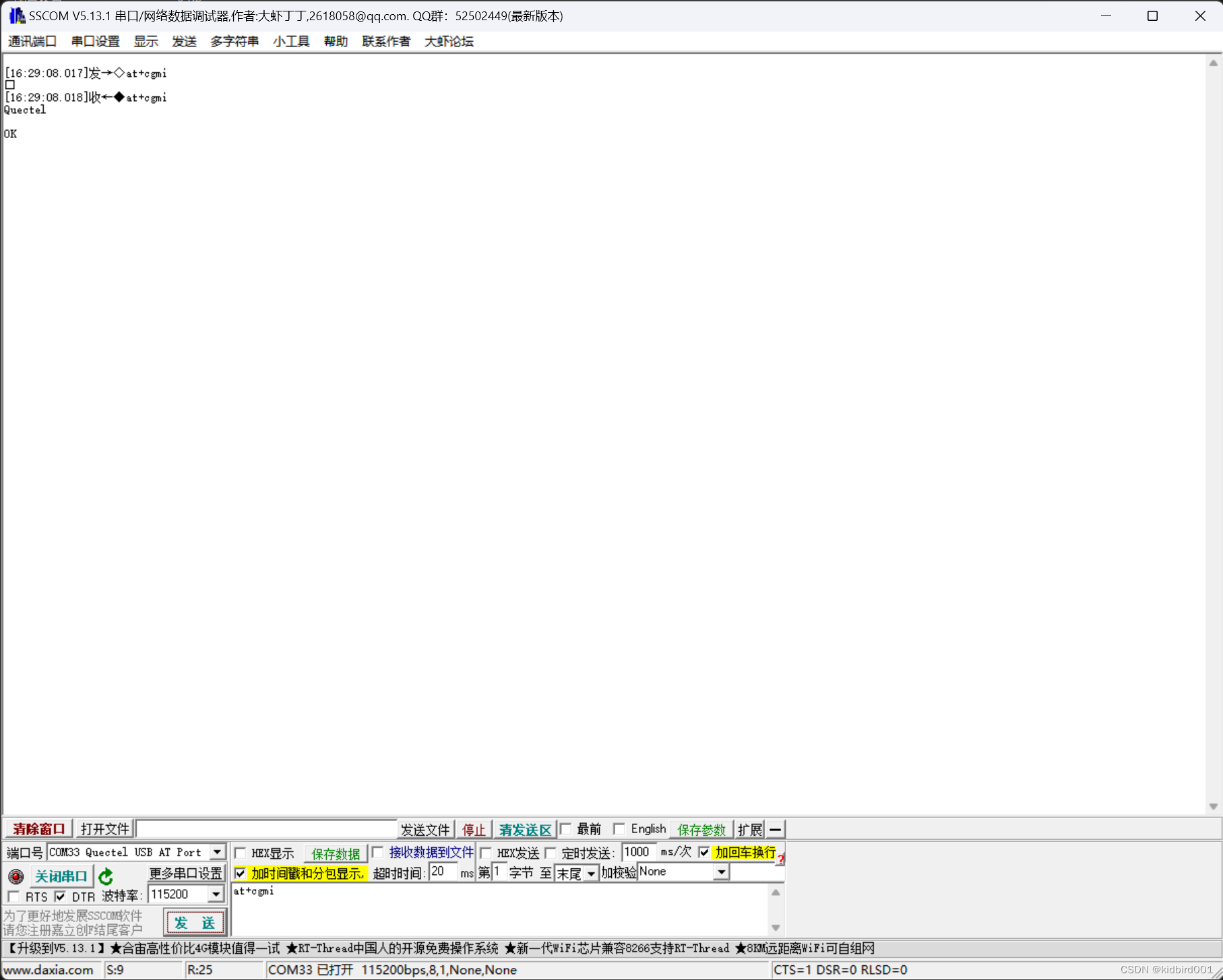

       USB转串口跟4G模块是一样的，都会虚拟出多个USB串口设备，Windows下是Quectel AT的串口设备，只需要安装原厂提供的USB驱动程序即可，安装成功后，用串口调试工具打开即可与模组进行通讯。



 Linux下会有些麻烦，因为在目前的Linux内核中，usbserial模块中，没有添加移远展锐模组的VID和PID，所以无法识别设备，也就枚举不出来ttyUSBx设备，一种方式是按照原厂的移植文档修改内核option.c的源码，更新usbsserial库。

如是是临时手动调试，也可以手动写入模组的VID，PID去加载模组驱动，不过重启设备后还需要重新手动加赞。

首先确保usbserial.ko已经正确加载：lsmod " grep usbserial*

若没有查询到usbserial，执行如下命令以加载usbserial驱动。

输入 sudo /sbin/modprobe usbserial

加载成功后，/sys/bus目录下会出现usb-serial目录。

如果发现usbserial.ko都没有找到，说明你的Linux就没有编译这个驱动，请配置Linux内核并重新编译，此操作需要用户根据自己使用的Linux环境自行编译。

写入模组vid/pid：

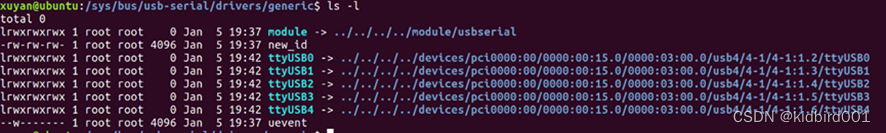

sudo echo 2c7c 0900 > /sys/bus/usb-serial/drivers/generic/new_id

如果显示没有权限，可修改new_id文件的权限：

sudo chmod 666 /sys/bus/usb-serial/drivers/generic/new_id

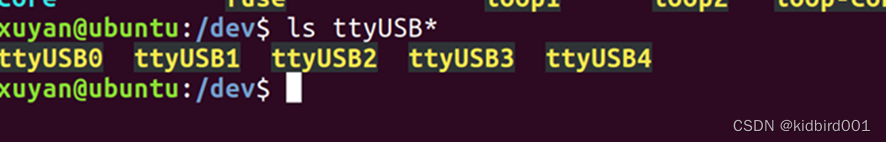

写入vid和pid之后，在/dev下会出现ttyUSB0~3的串口设备，ttyUSB2为模组的AT口，可以直接通过串口工具打开该串口设备进行AT命令操作。

 这时候，驱动就加载成功了。

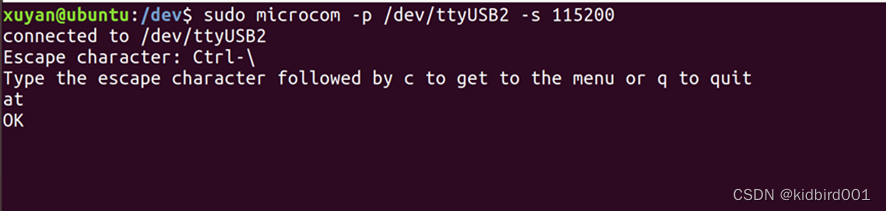

 以microcom为例

sudo microcom -p /dev/ttyUSB2 -s 115200

 其它的如树莓派等设备都是一样的方法。

• USB转网卡用于数据传输

        USB网卡分两种，Windows下使用RNDIS驱动，Linux下使用NCM驱动。

        Windows下直接安装原厂驱动程序就可以，Linux默认支持NCM驱动，通过ifconfig可以查看到对应网卡设备。

        这两种模式可以通过AT命令进行切换：

                AT+QCFG="usbnet",3 (RNDIS驱动）

                AT+QCFG=”usbnet",5（NCM驱动）

        配置完成后需要重启模块。

•  ADB用于调试

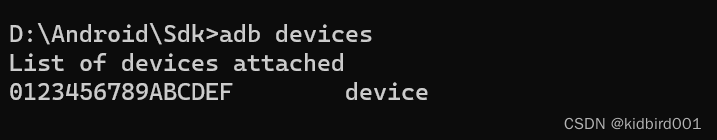

         展锐的5G模组支持adb调试，通过adb shell直接进入模组的后台，虽然大部分时候不会用到，但是对于需要从模组中导出日志，或者基于模组进行二次开发的，adb功能还是比较有用的。

         AT+QCFG="usbcfg",0x2c7c,0x0900,1,1,1,1,1,1,1

此命令开启模组的ADB功能，开启后，需要重启模组生效。

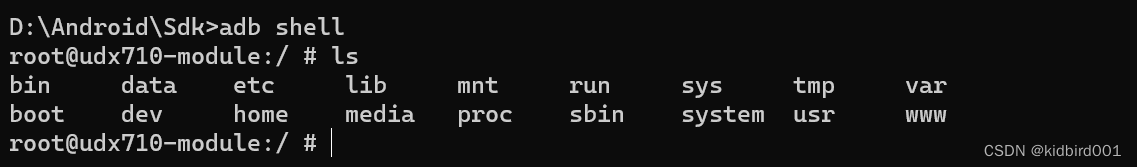

 adb shell上去后，就进入了模组的后台。

在这里说明一下，模组里面跑的就是一个Linux-Yocto Linux，就是一个嵌入式Linux系统

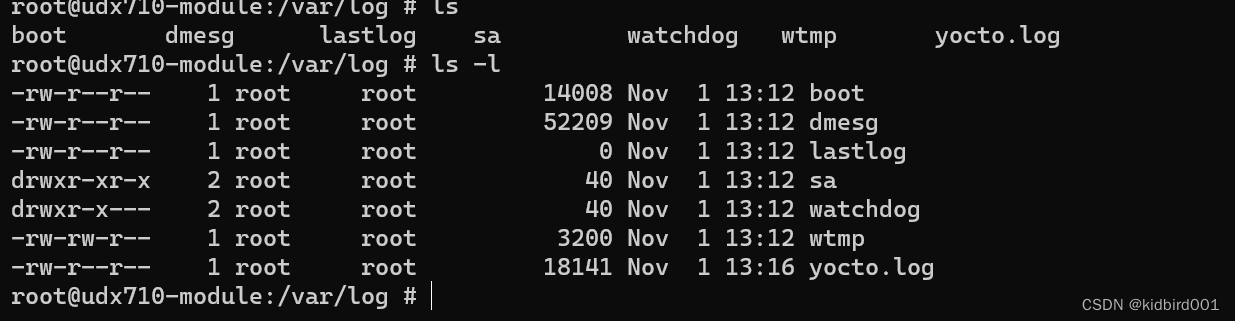

 如果模组有问题，可以将yocto.log直接pull出来进行分析，当然，大部分时候模组的AP不会出什么问题，主要是出在modem侧，它的log就需要用专门的工具去抓了，后面会讲到。

如果不做二次开发，adb很少能用到，爱折腾的可以玩玩，别乱删东西哈，折腾挂了后果自负，呵呵。

除了这三种使用方式，移远展锐的5G模组还支持USB Host，通过AT命令可以切换

        AT+QCFG="usbmode",host

不过，当切换到host下之后，AT接口可就都没了，想清楚了再设置，除非你有TTL的串口可以切换回来，否则可能就要重新刷固件了。至于host模式能干啥，这个后面会讲到接口的扩展。

• TTL串口

5G模组已经将TTL接口引了出来，M.2接口的模组是62和64PIN，分别是TTL的TX和RX，默认的波特率为115200，功能默认用于AT命令控制，使用上跟USB串口调试没有区别，而且TTL串口与USB串口可以同时使用，两个互不影响。

TTL的串口AT功能也可以通过AT命令去开关

        AT+QCFG="uartat",1    //打开串口的AT功能

这个对于一些无法使用USB串口的上位机比较有用处，比如STM32系列的MCU，本身不是Linux系统，无法支持USB转串口，可以用TTL串口与5G模块进行通讯，同时，上位机也可以通过AT命令让串口进入透传模式，与4G时期的模组使用方法就一样了，通过AT指令控制可以进行串口数据透传TCP/UDP服务器。

TTL另一个重要的功能是在关闭了串口AT功能，当你能进行二次开发的时候，如果串口AT功能关闭，这个串口将由你来接管，就是/dev/ttyS0，你可以开发自己的程序去操作串口进行数据处理，比如串口数据直接MQTT转发，485设备的Modbus解析及RTU/TCP转发等。

同时，串口的波特率也可以进行配置

        AT+IPR=115200

可以根据上位机的串口配置进行修改。
