ThingsGateway(一)采集ModbusTcp协议设备

项目地址

Gitee源代码仓库：https://gitee.com/diego2098/ThingsGateway

Github源代码仓库：https://github.com/kimdiego2098/ThingsGateway

使用文档：https://diego2098.gitee.io/thingsgateway-docs/

一、前言

ThingsGateway是国内新生开源项目,归属工业数据采集网关,经过近四个月的洗礼,已经趋于稳定

这篇文章将实测ThingsGateway采集ModbusTcp协议设备,通过动图演示,方便理解

二、准备测试环境

1、ThingsGateway

2、ModbusSalve

运行ThingsGateway的方法请查看源文档

三、通讯测试

1、建立采集设备

建立采集设备，选择ModbusTcp插件，查看设备扩展属性，可以看到ModbusTcp的可配置项

目前测试我们使用的是本机的502端口，所以默认不修改

2、建立变量

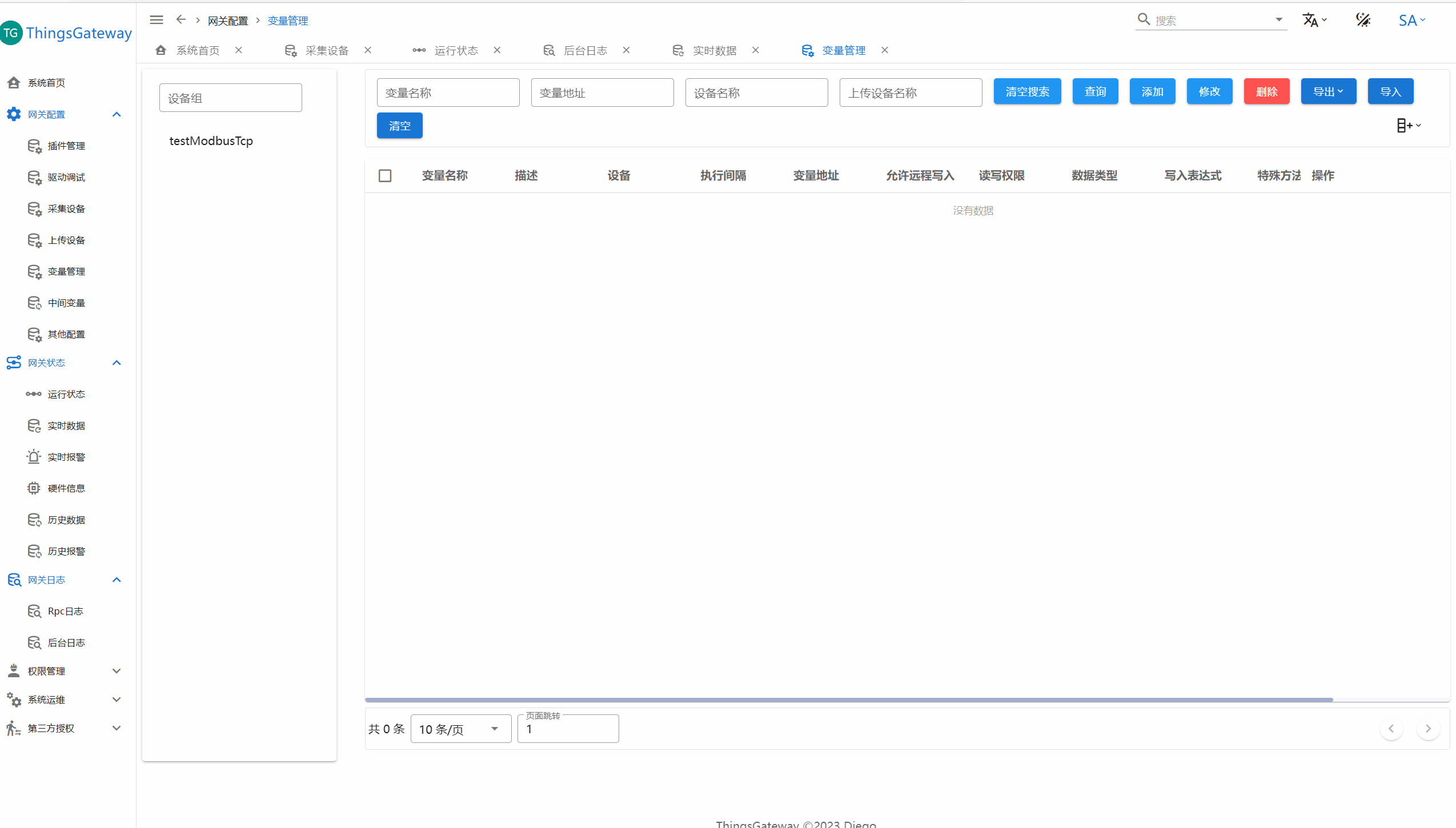

建立变量，填写变量名称与变量地址、数据类型

变量地址为40001，是Modbus协议中的保持寄存器0，详细地址规则请查看源文档

3、重启采集线程

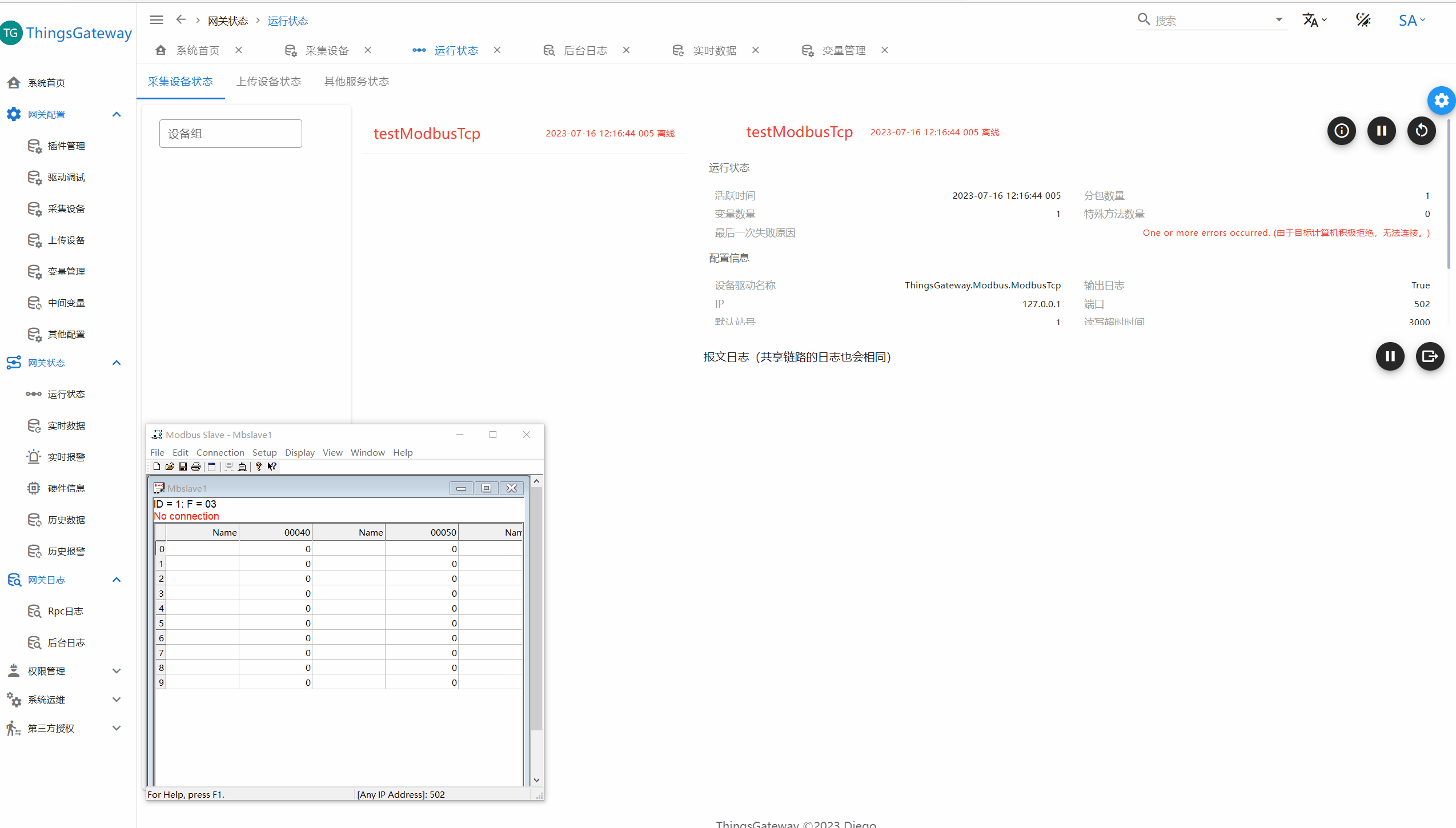

通过运行状态-右上角的浮标，重启全部线程，重启完成后可以看到设备信息

图中显示设备离线，并提示最后一次错误信息，明显我还没有启动ModbusSlave进行测试

4、启动Modbus服务端

启动ModbusSlave，选择ModbusTcp协议、端口502

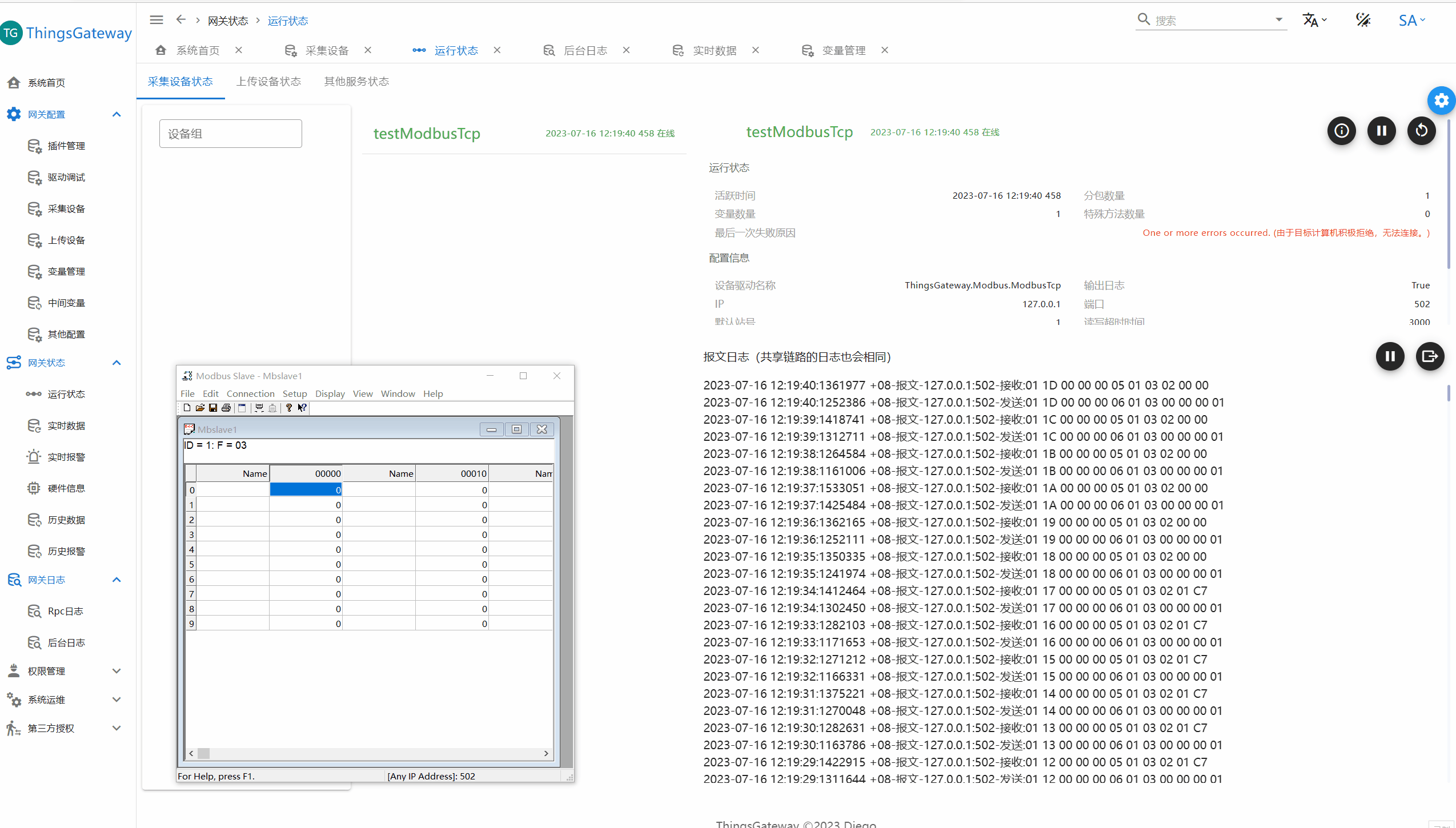

启动后可以看到网关显示设备在线，并倒序显示读写报文

5、查看实时数据

通过运行状态-采集设备-相关变量跳转，或者直接点菜单的实时数据页面，可以看到相关的变量实时数据

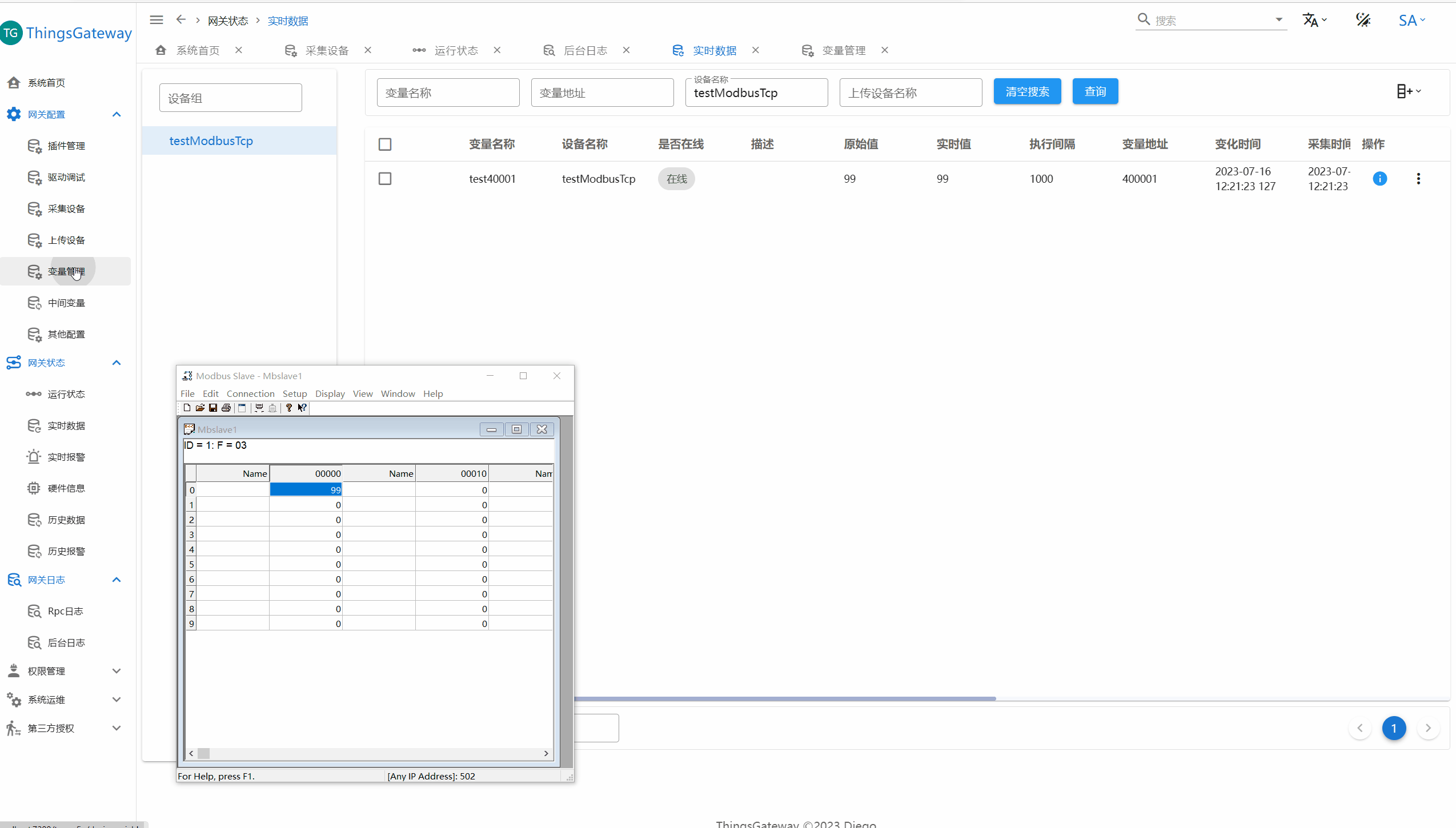

通过ModbusSlave的自增模拟功能，可以看到网关采集的数据变化效果(网关显示页面为1s刷新频率)

至此，简单的通讯测试已经结束了

四、进阶玩法

1、数据转换

试想一下应用场景，当气体仪表通讯值规定是 实际值*100 或者其他的复杂转换，通过网关将完美解决复杂的表达式转换

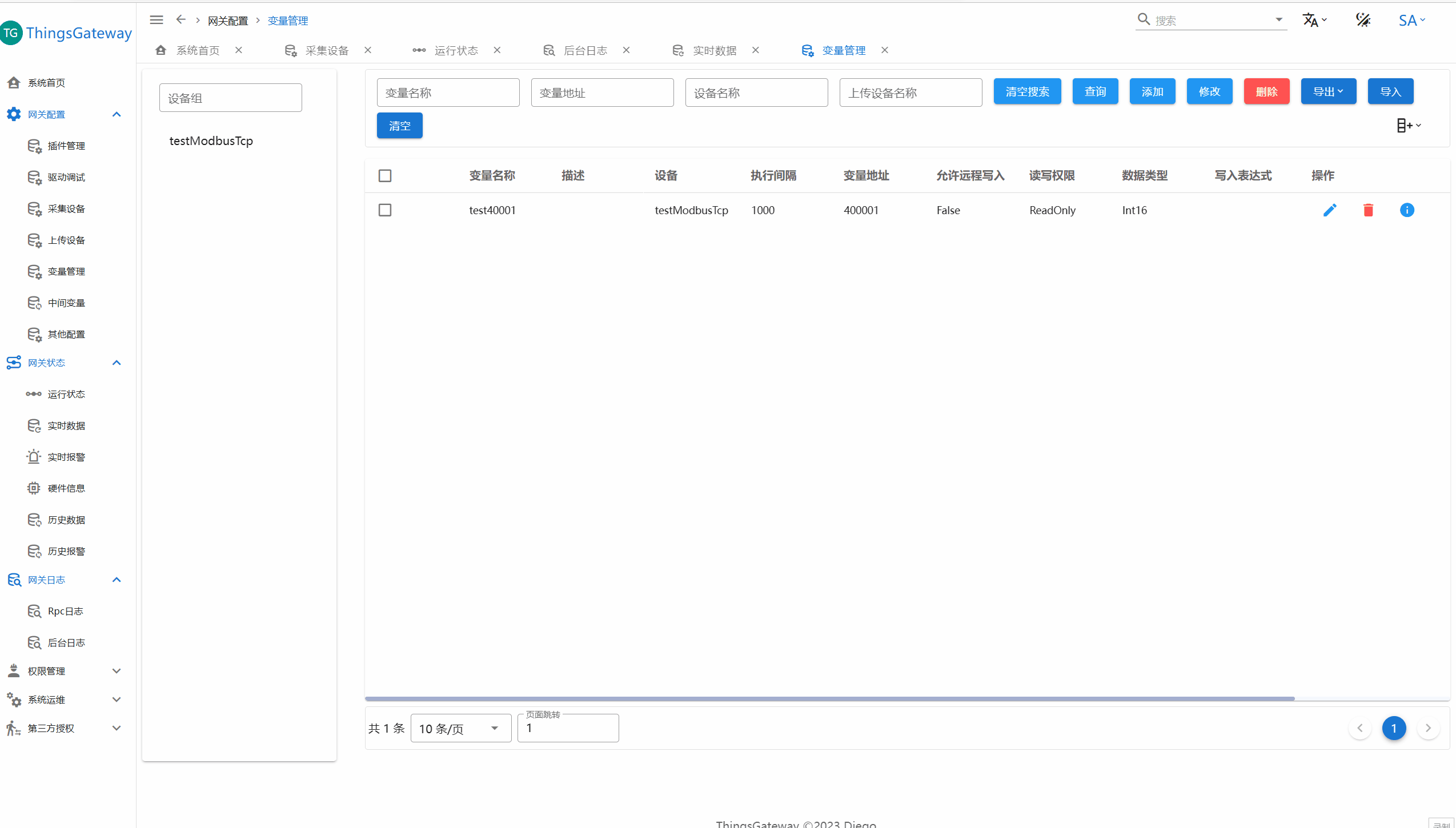

编辑变量的读取表达式为 raw/100.0 ，重启线程后可以看到实时值和原始值的区别

2、多个变量分包解析

当一个ModbusTcp有几万个变量时，如果是逐个读取的效率实在是太低，通过网关的分包限制将非常简单得解决问题

比如现测试的ModbusTcp插件，只需要修改最大打包长度(默认100)，或者直接默认

可以看到实际通讯报文，在读取时只需要分送一次请求

3、采集冗余

冗余的概念大伙应该熟悉，ThingsGateway的采集冗余也是如此

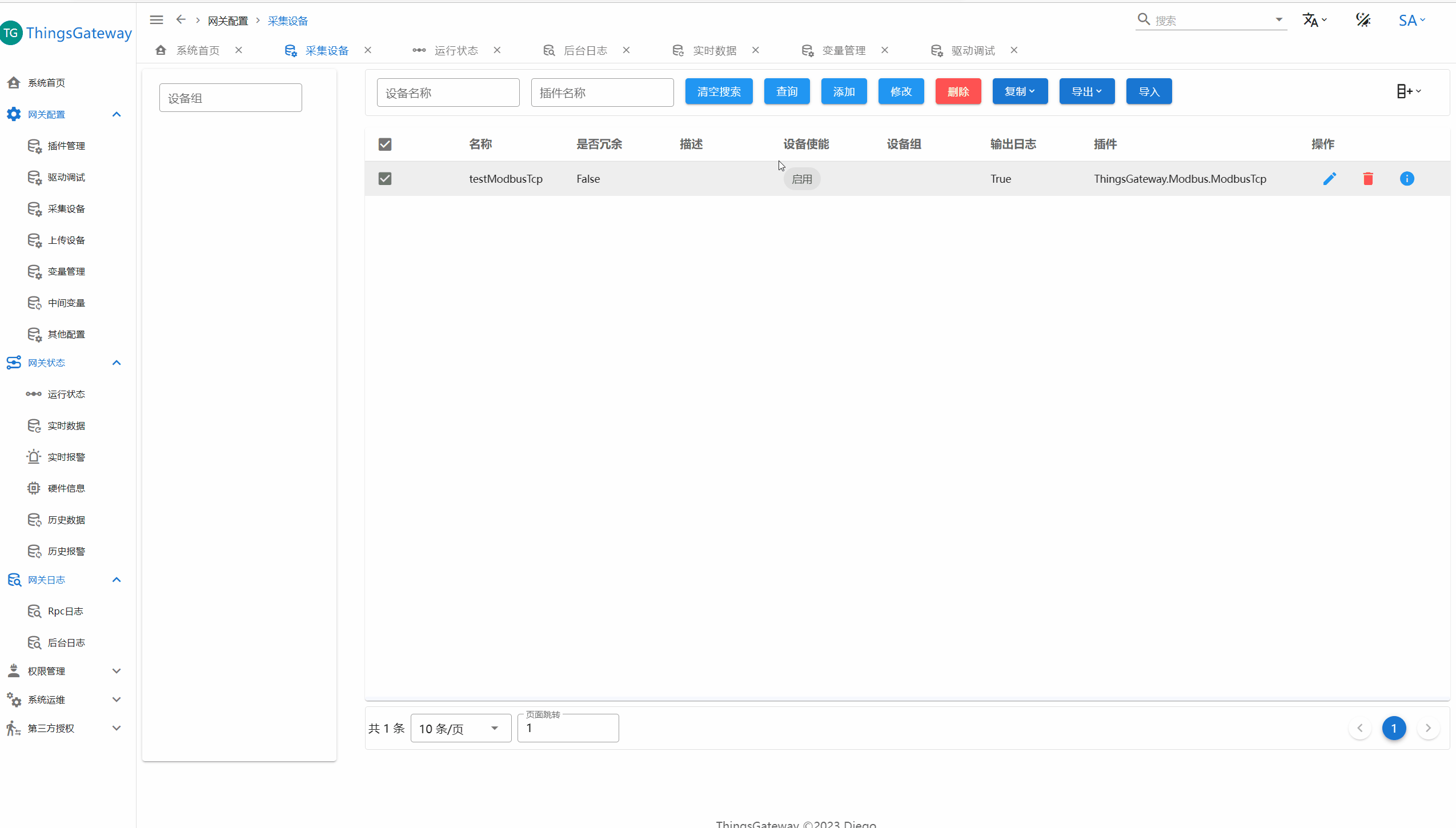

配置冗余设备后，当采集设备出现离线3次以上的情况，将切换至备用设备
