经常我们在定义投影坐标系或者做投影转换的时候选择3°带或者6°带(本文谈的都是高斯克吕格投影)不知道我们应该选择哪一个带。我们以下面一道选择题开始。

比如福州市的经度范围118°08′~120°31′,
那么如果高斯克吕格选择3°带,他的中央经线是()?
A、114 B,117 C,120 D,121        那今天我们也不讲什么复杂系统的坐标系知识,我们就来谈一谈如何快速的定下来你的数据是3度带或者6度带的那一个带号?


如果你知道某一个区域的的大致经纬度,如何快速的判定这个数据的投影带呢?我们介绍3个方法:1、快速套图表,2、公式计算,3、软件坐标徐选择判定。

一、 快速套图表

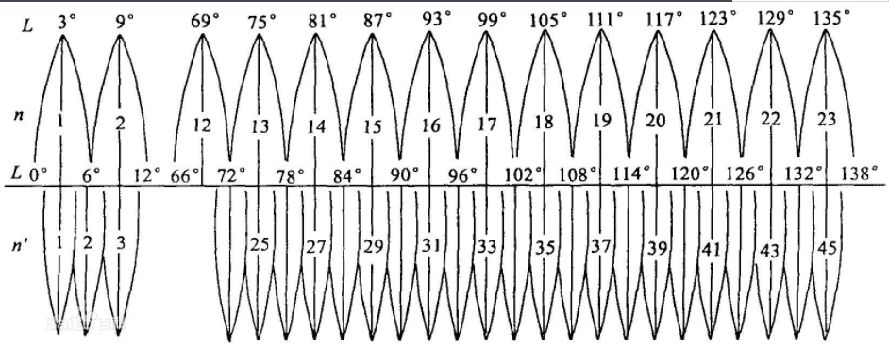

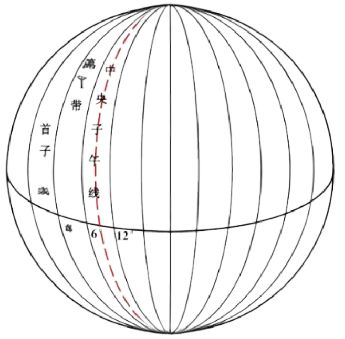

选择投影带其实就是选择中央经线,如下图,你可以清楚的看到3°带和6°带每一带的带号,中央经线,经纬度范围。


上面的图还是不够清楚?

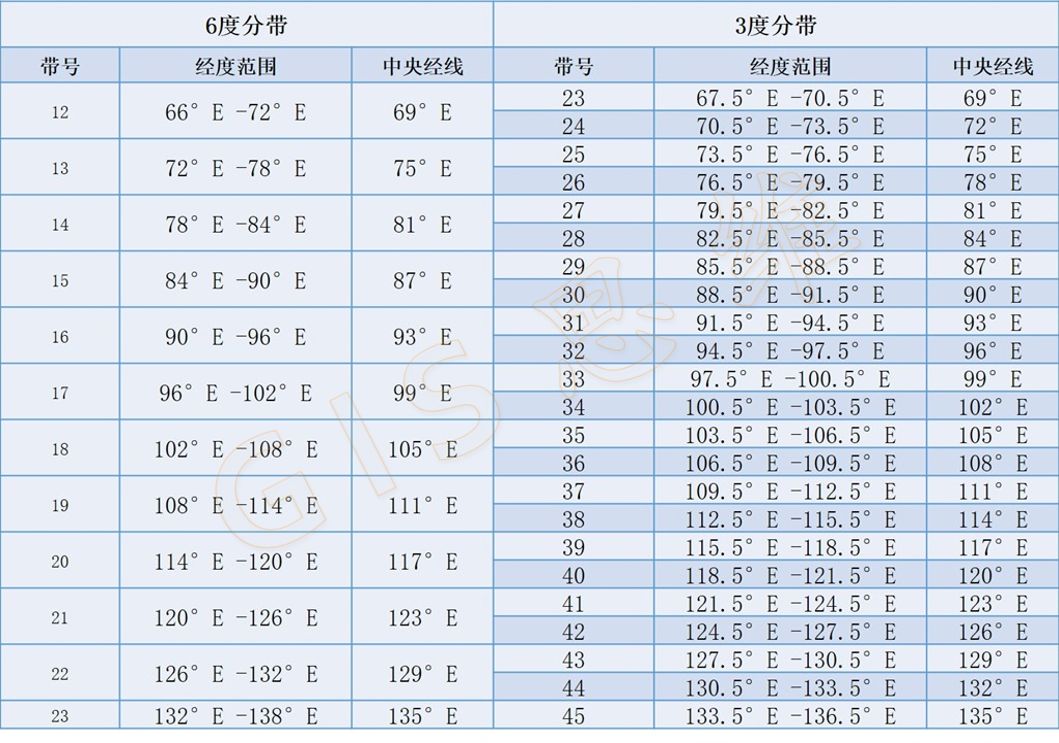

没关系我们整理了图表。


    这样够清楚了吧,不管你的数据是在哪一个区域,我随时可以查阅。

比如福建省福州市:

福州市经纬度 福州市的经纬度坐标为北纬25°15′~26°39′,东经118°08′~120°31′。这个位置使福州成为了中国东南沿海的重要城市,与台湾隔海相望,地理位置优越

百度百科

福州118°08′~120°31′经度范围一套上面的表格,就可以得到是3°带的话是40带,中央经线120°E,如果选择6°带是20带,中央经线117°E。


        按照3度带来算,其实可以看出来福州的有一点的经度范围是在117中央经线上的,但是绝大部分都是在120,所以我们都选着120,以绝大部分为主。当然跨带也可以分开,或者直接选择6°带,那是后话我们这里先不谈。

二、 公式计算

  有时候,我们一下子急的很,找不到图表,我们也是可以直接通过公式计算。已知某一地的中心点经度118.3度,可以公式计算:

对于6度带:带号 N =Int((经度 + 3°)/6)(取整)

对于3度带:带号 N =Int((经度 + 1.5°)/3)(取整)

根据已知经度计算高斯克吕格投影的带号:

(118.3+1.5)/3=39.93333333333333 取整数为39带



无带号就是CGCS2000 3 Degree GK CM 117E
如果加上带号就是CGCS2000_3_Degree_GK_Zone_39

三、 根据软件坐标文件判断

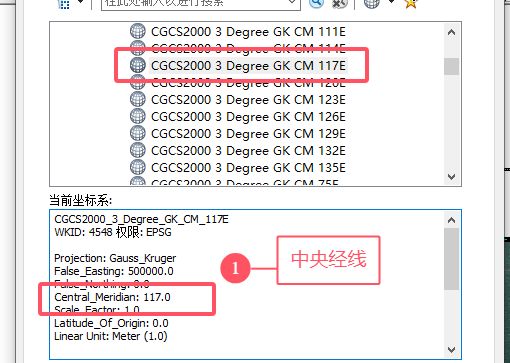

  还有时候,我们没有表也记不得公式,那怎么办? 我们在用ArcGIS的定义做坐标系的时候,会看到对应的选择是有具体信息的。比如这个:CGCS2000 3 Degree GK CM 117E.prj,


        我们还是上一份数据某一地的中心点经度118.3度,那么你如果选择3度带你就很快确定是117 ,120这两个坐标带其中一个。因为两边的118.3就是这两个中央经线内。

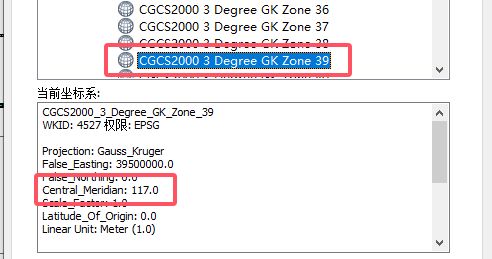

我们很容易判断这个高斯克吕格的3°带的的范围为117-1.5到117+1.5,即115.5°~118.5°。118.3在115.5°~118.5°在这个范围内,也就选定了。CGCS2000 3 Degree GK CM 117E.prj,如果加上带号就是CGCS2000_3_Degree_GK_Zone_39。
