CAD 与 GIS

CAD（计算机辅助设计）和 GIS（地理信息系统）都是用于创建物理世界数字模型的软件工具。

尽管它们都使用空间数据，但它们之间存在显着差异。本文将探讨CAD 与 GIS。您应该使用哪一个？

ArcGIS属性转CAD文字注记http://mp.weixin.qq.com/s?__biz=MzIzNjM2NTYxMg==&mid=2247517867&idx=3&sn=bc70b75500cbffd50c7244a4251425ea&chksm=e8da34e8dfadbdfebb2755d0402ceb8a11b0d71c28a8dfbd387ed1ae8c2c57f083f7a332f4db&scene=21#wechat_redirect

ArcGIS转CAD实现快速分层http://mp.weixin.qq.com/s?__biz=MzIzNjM2NTYxMg==&mid=2247517867&idx=2&sn=9d8e1f2cf1fdd7fe35927342b764219e&chksm=e8da34e8dfadbdfe7dd564734ca1c7769b512fa7e2cd1afeb251c20ccc7a7ae90f3d69ae7421&scene=21#wechat_redirect

CAD中还能装ArcGIS？还能加载影像？定义坐标系？一起来看看他们有什么区别吧http://mp.weixin.qq.com/s?__biz=MzIzNjM2NTYxMg==&mid=2247509652&idx=1&sn=30dcfc63506bb0bfc12de978c6c04388&chksm=e8da14d7dfad9dc1b46d76c5d5cf722783581c0c4011ae1d5cc650633789e049bf7a7c4a65eb&scene=21#wechat_redirect

1、CAD概述

CAD 概述

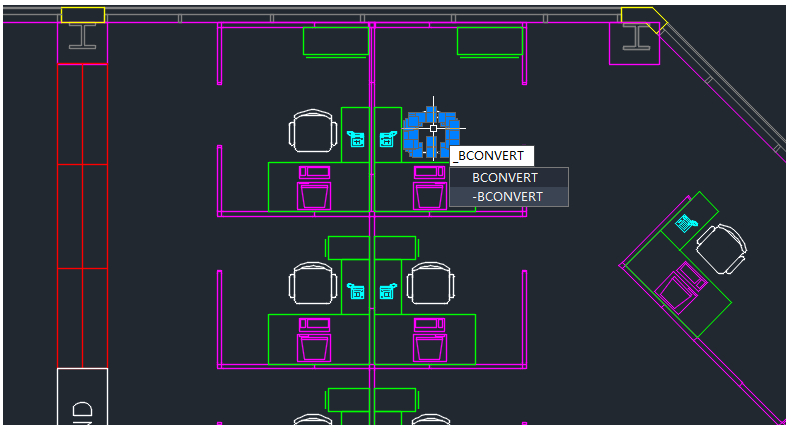

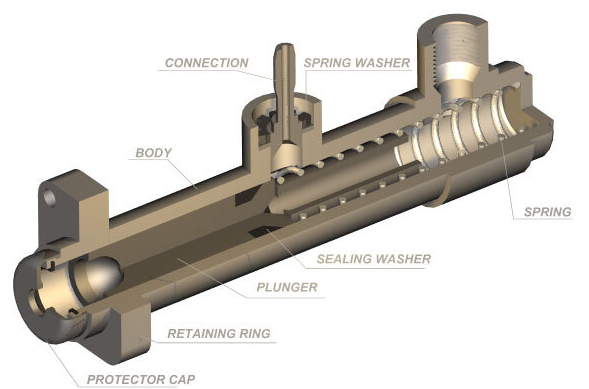

CAD 是一种用于创建二维 (2D) 和三维 (3D)竣工图（例如蓝图和模型）的设计技术。工程师、建筑师和制图技术人员使用 CAD 来开发建筑物、桥梁和其他结构的图纸和平面图。

CAD 软件提供了广泛的功能来创建精确的绘图。绘图技术人员还可以使用它来创建动画和模拟。但其主要功能是建筑设计、土木工程和机械工程。

最近，CAD 系统已扩展到模拟、自动化和BIM等领域。例如，您可以将 CAD 系统与其他计算机软件（例如计算机辅助制造 (CAM) 软件）结合使用来生产和自动化成品。

借助 CAD 软件，您可以快速准确地设计复杂的原理图，从而简化您的设计流程。

2、GIS

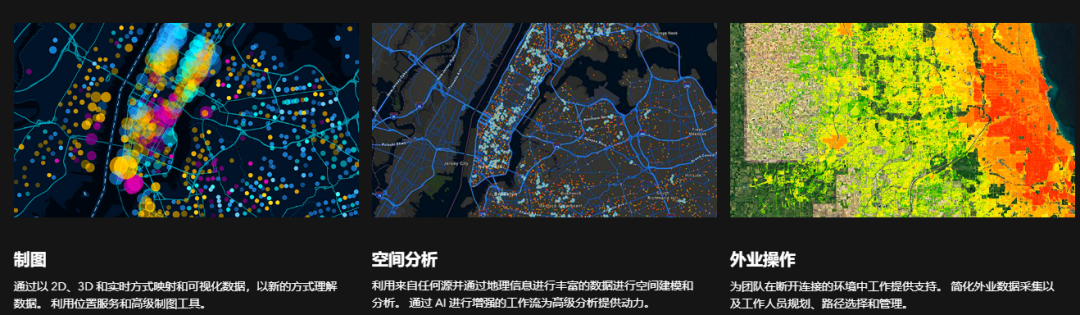

GIS 是一种捕获、存储、分析、管理和呈现地理数据的技术。GIS 专业人员将其用于多种目的，例如分析环境中的模式和关系、预测潜在结果以及做出决策。

GIS 的一些常见应用包括城市规划、土地管理、灾害响应以及其他需要GIS 数据的应用。例如，GIS可以找到数据之间的联系，例如将环境数据与位置数据链接起来以创建显示不同区域污染水平的地图

尽管 GIS 的主要目的是创建有关环境不同方面的数字地图和可视化效果，但 GIS 的重点是数据分析。自其发明以来，它一直以光速发展。最新的创新包括现场数据收集、云计算、数据科学、物联网和机器学习领域

3、CAD 和 GIS 之间的主要区别

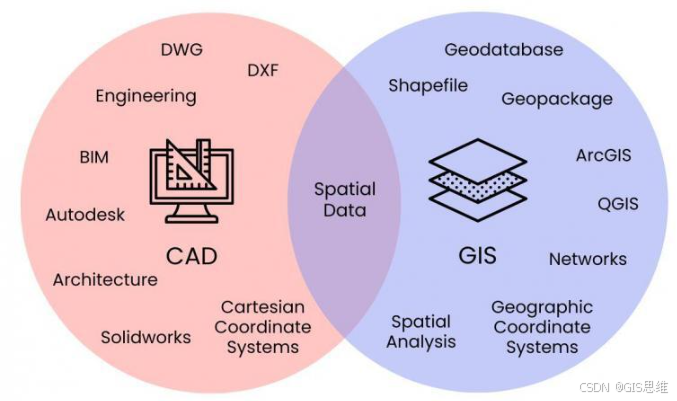

虽然 CAD 和 GIS 都是用于创建和管理空间数据的计算机技术，但它们的构建目的不同。此维恩图可以帮助您了解它们的一些主要区别：

3.1 功能

设计功能是 CAD 和 GIS 技术之间的主要区别之一。CAD 旨在创建 2D 和 3D 设计，而 GIS 的设计则考虑到物理位置。CAD 软件允许用户创建精确的图纸、原理图、图表等设计。

另一方面，GIS 软件是为具有地理空间特征的任何事物构建地图和可视化。通常情况下，GIS 图层代表地球上的实际特征。但 CAD 设计是概念性的。

3.2 数据类型和结构

CAD 软件旨在处理设计数据，例如建筑图纸和施工图。另一方面，GIS 可用于收集、分析和可视化地球上的任何位置。

GIS 系统可以存储多种数据类型，包括人口数据、健康数据等等。CAD 主要使用 DWG 和 DXF 格式，而 GIS 使用地理数据库、shapefile、geopackage 和其他GIS 格式。不要忘记将 DWG 转换为 SHP（反之亦然）是多么容易。

3.3 应用

CAD和GIS都有广泛的应用。但他们通常有不同的关注领域。CAD 主要用于设计物理对象，例如建筑物、电路和机械零件。

GIS 的主要目的是创建可视化并在数据之间建立连接，例如在健康数据和位置数据之间创建链接。GIS 应用涵盖广泛的领域，包括城市规划、灾害管理、环境管理、资源管理和军事行动。

3.4 坐标系

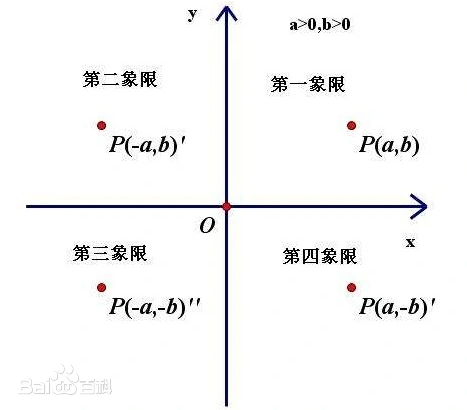

同之处在于软件如何使用坐标系。CAD 经常使用笛卡尔坐标系，这是一种通过 x 和 y 坐标表示平面上的点的坐标系。

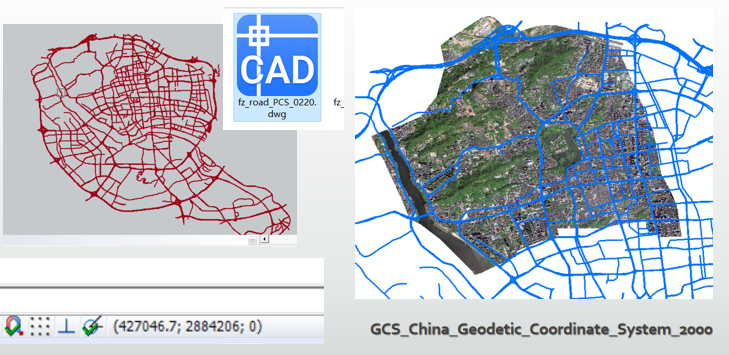

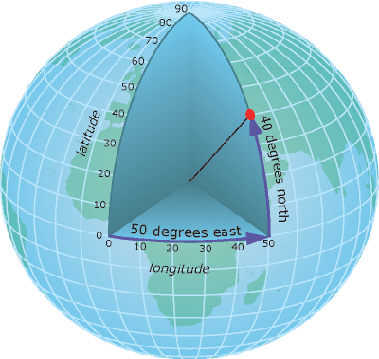

另一方面，GIS 使用纬度和经度等地理坐标系来表示地球表面上的点。将 CAD 数据导入 GIS 软件通常会导致坐标系未知。

3.5 数据模型

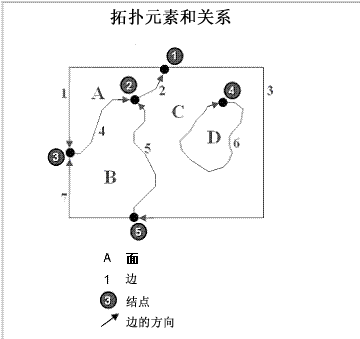

对于 GIS 中的矢量数据，你可以使用网络数据集、线性参考系统和拓扑网络。此外，栅格数据具有从镶嵌数据集到多维栅格的复杂数据存储。但 CAD 系统通常不支持这些类型的数据表示。

4、CAD软件

如前所述，CAD 软件使用户能够使用专用工具快速准确地创建详细的 3D 模型和 2D 绘图。最流行的软件应用程序包括 AutoCAD 和 SolidWorks。

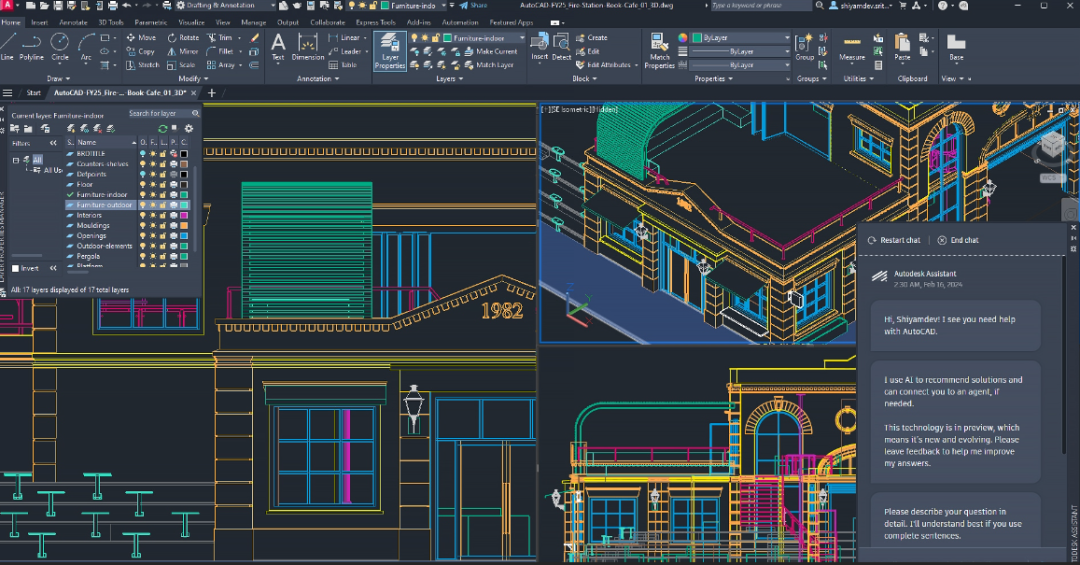

Autodesk – AutoCAD 是最古老、最流行的 CAD 程序之一，为工业和机械设计提供先进的功能。绘图技术人员将其用于从产品设计到建筑的各个方面。此外，还可以将其与其他程序（例如 Revit）结合使用以实现更复杂的项目。

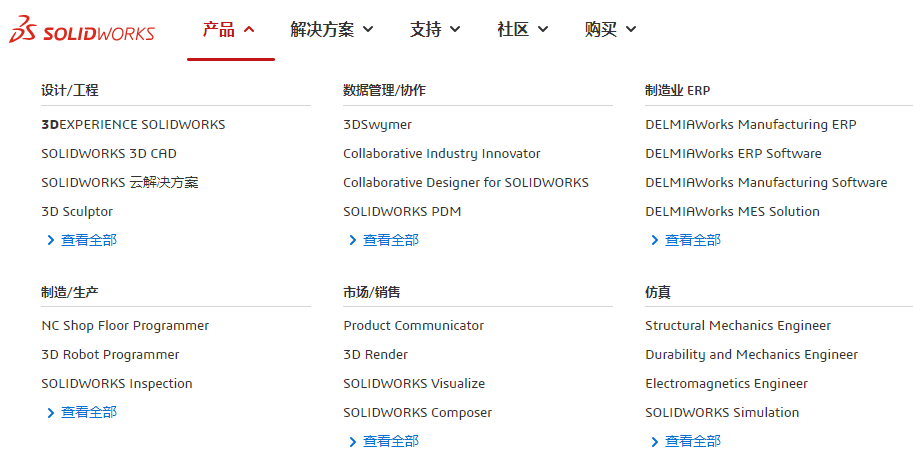

Solidworks – Solidworks 是另一种流行的 CAD 程序，专为从基本绘图到复杂 3D 建模的各种用途而设计。SolidWorks 在机械工程、产品设计和制造等领域表现良好。

5、GIS软件

另一方面，最流行的GIS软件是Esri ArcGIS和QGIS。

Esri ArcGIS – Esri ArcGIS 是当今世界上最流行的 GIS 软件。借助 Esri ArcGIS Pro 软件，企业可以更好地组织、分析和可视化大型复杂数据集。ArcGIS 包含多种用于地图创建、地理空间分析、数据收集和资产管理的工具。它也是当今最具创新性的 GIS 公司之一，拥有云平台 ArcGIS Online。

QGIS – QGIS 是一款流行的开源 GIS 软件，提供许多与 ArcGIS 相同的功能。它设计为用户友好型，可用于执行各种任务，包括地理配准、数据分析和制图。但值得注意的是，QGIS 拥有多种插件，您可以使用它们来扩展其功能。
