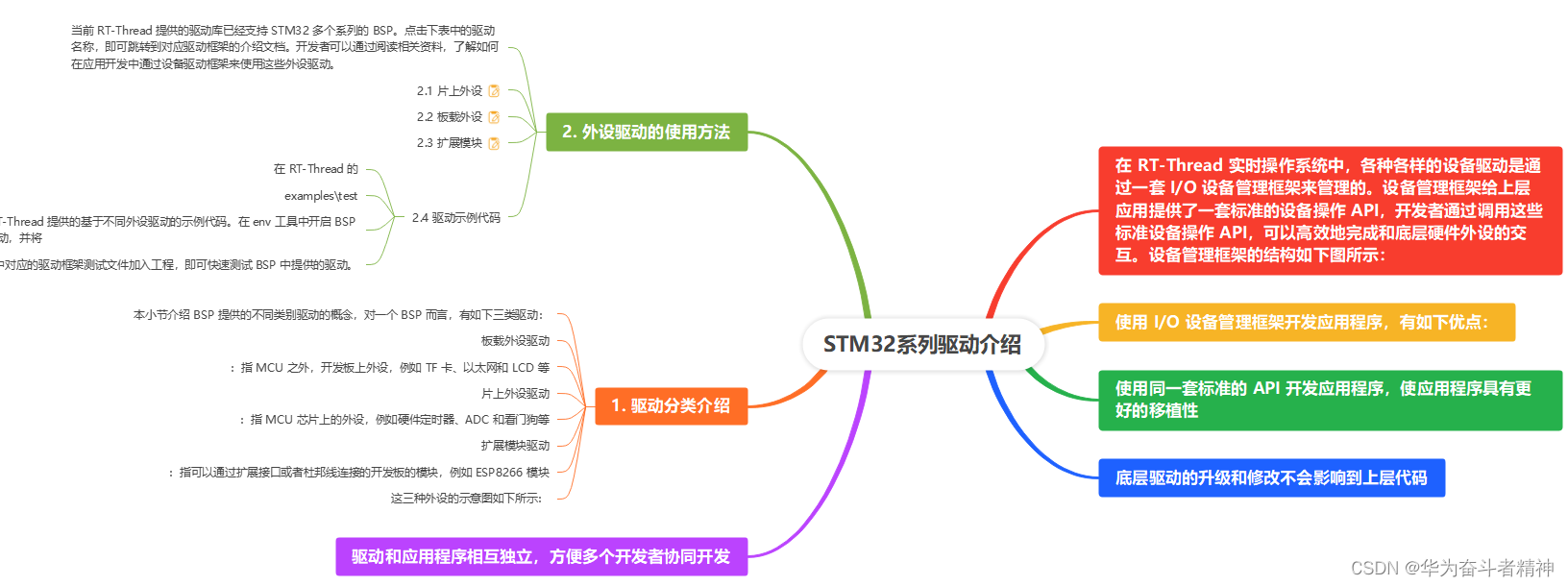

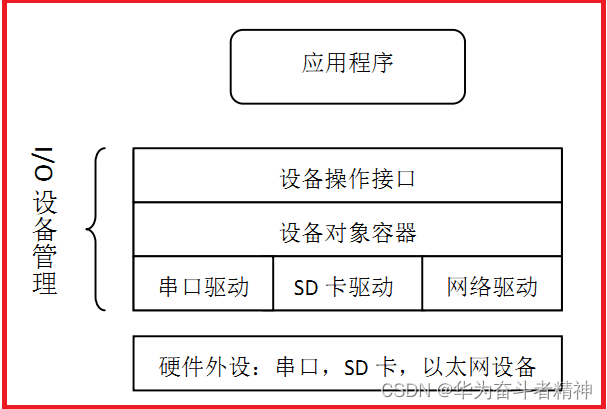

在 RT-Thread 实时操作系统中，各种各样的设备驱动是通过一套 I/O 设备管理框架来管理的。设备管理框架给上层应用提供了一套标准的设备操作 API，开发者通过调用这些标准设备操作 API，可以高效地完成和底层硬件外设的交互。设备管理框架的结构如下图所示：
使用 I/O 设备管理框架开发应用程序，有如下优点：
- 使用同一套标准的 API 开发应用程序，使应用程序具有更好的移植性
- 底层驱动的升级和修改不会影响到上层代码
- 驱动和应用程序相互独立，方便多个开发者协同开发
1. 驱动分类介绍
本小节介绍 BSP 提供的不同类别驱动的概念，对一个 BSP 而言，有如下三类驱动：
- 板载外设驱动：指 MCU 之外，开发板上外设，例如 TF 卡、以太网和 LCD 等
- 片上外设驱动：指 MCU 芯片上的外设，例如硬件定时器、ADC 和看门狗等
- 扩展模块驱动：指可以通过扩展接口或者杜邦线连接的开发板的模块，例如 ESP8266 模块
这三种外设的示意图如下所示：
2. 外设驱动的使用方法
当前 RT-Thread 提供的驱动库已经支持 STM32 多个系列的 BSP。点击下表中的驱动名称，即可跳转到对应驱动框架的介绍文档。开发者可以通过阅读相关资料，了解如何在应用开发中通过设备驱动框架来使用这些外设驱动。
2.1 片上外设
| 序号 | 驱动 | 简介 |
|---|---|---|
| 1 | GPIO | 操作 GPIO 管脚 |
| 2 | UART | 通过串口收发数据 |
| 3 | soft I2C | 通过软件 I2C 收发数据 |
| 4 | SPI | 通过 SPI 收发数据 |
| 5 | ADC | 测量管脚上的模拟量 |
| 6 | SDIO | 通过 SDIO 读写数据 |
| 7 | TIMER | 使用硬件定时器实现测量时间和定时执行回调函数功能 |
| 8 | PWM | 在特定的管脚输出 PWM 波形 |
| 9 | RTC | 设置和读取时间 |
| 10 | WDT | 看门狗驱动 |
| 11 | QSPI | 通过 SPI（1、2、4线） 收发数据 |
2.2 板载外设
| 序号 | 驱动 | 简介 |
|---|---|---|
| 1 | SD | 适用于 SPI 接口或 SDIO 接口的 SD(TF) 卡 |
| 2 | ETH PHY | 以太网 |
| 3 | USB PHY | USB |
| 4 | LCD | 显示屏 |
2.3 扩展模块
| 序号 | 驱动 | 简介 |
|---|---|---|
| 1 | ESP8266 | 串口转 WIFI 模块 |
| 2 | ENC28J60 | SPI 接口的以太网控制器 |
2.4 驱动示例代码
在 RT-Thread 的 examples\test 目录下，有 RT-Thread 提供的基于不同外设驱动的示例代码。在 env 工具中开启 BSP 中要测试的驱动，并将 examples\test 中对应的驱动框架测试文件加入工程，即可快速测试 BSP 中提供的驱动。
- …\examples\test\net_test.c
/*
* Copyright (c) 2006-2021, RT-Thread Development Team
*
* SPDX-License-Identifier: Apache-2.0
*
* Change Logs:
* Date Author Notes
*/
/*
* Net Test Utilities for RT-Thread
*/
#include <rtthread.h>
#include <finsh.h>
#include <lwip/api.h>
#include <lwip/sockets.h>
#include <lwip/init.h>
/*
* UDP echo server
*/
#define UDP_ECHO_PORT 7
rt_thread_t udpecho_tid = RT_NULL;
void udpecho_entry(void *parameter)
{
struct netconn *conn;
struct netbuf *buf;
struct ip_addr *addr;
unsigned short port;
conn = netconn_new(NETCONN_UDP);
if(conn == NULL)
{
rt_kprintf("no memory error\n");
return;
}
netconn_bind(conn, IP_ADDR_ANY, 7);
while(1)
{
/* received data to buffer */
#if LWIP_VERSION_MINOR==3U
buf = netconn_recv(conn);
#else
netconn_recv(conn, &buf);
#endif
if(buf == NULL)
{
break;
}
addr = netbuf_fromaddr(buf);
port = netbuf_fromport(buf);
/* send the data to buffer */
netconn_connect(conn, addr, port);
/* reset address, and send to client */
#if LWIP_VERSION_MINOR==3U
buf->addr = RT_NULL;
#else
buf->addr = *IP_ADDR_ANY;
#endif
netconn_send(conn, buf);
/* release buffer */
netbuf_delete(buf);
}
netconn_delete(conn);
}
/*
* UDP socket echo server
*/
#define UDP_SOCKET_ECHO_PORT 700
#define UDP_SOCKET_BUFFER_SIZE 4096
rt_thread_t udpecho_socket_tid = RT_NULL;
void udpecho_socket_entry(void *parameter)
{
int sock;
int bytes_read;
char *recv_data;
rt_uint32_t addr_len;
struct sockaddr_in server_addr, client_addr;
/* allocate the data buffer */
recv_data = rt_malloc(UDP_SOCKET_BUFFER_SIZE);
if (recv_data == RT_NULL)
{
/* no memory yet */
rt_kprintf("no memory\n");
return;
}
/* create a UDP socket */
if ((sock = socket(AF_INET, SOCK_DGRAM, 0)) == -1)
{
rt_kprintf("create socket error\n");
goto _exit;
}
/* initialize server address */
server_addr.sin_family = AF_INET;
server_addr.sin_port = htons(UDP_SOCKET_ECHO_PORT);
server_addr.sin_addr.s_addr = INADDR_ANY;
rt_memset(&(server_addr.sin_zero),0, sizeof(server_addr.sin_zero));
/* bind socket to server address */
if (bind(sock,(struct sockaddr *)&server_addr,
sizeof(struct sockaddr)) == -1)
{
/* bind failed */
rt_kprintf("bind error\n");
goto _exit;
}
addr_len = sizeof(struct sockaddr);
while (1)
{
/* try to receive from UDP socket */
bytes_read = recvfrom(sock, recv_data, UDP_SOCKET_BUFFER_SIZE, 0,
(struct sockaddr *)&client_addr, &addr_len);
/* send back */
sendto(sock, recv_data, bytes_read, 0,
(struct sockaddr *)&client_addr, addr_len);
}
_exit:
rt_free(recv_data);
return;
}
/*
* TCP echo server
*/
#define TCP_ECHO_PORT 7
rt_thread_t tcpecho_tid = RT_NULL;
void tcpecho_entry(void *parameter)
{
struct netconn *conn, *newconn;
err_t err;
/* Create a new connection identifier. */
conn = netconn_new(NETCONN_TCP);
if(conn == NULL)
{
rt_kprintf("no memory error\n");
return;
}
/* Bind connection to well known port number 7. */
netconn_bind(conn, NULL, TCP_ECHO_PORT);
/* Tell connection to go into listening mode. */
netconn_listen(conn);
while(1)
{
/* Grab new connection. */
#if LWIP_VERSION_MINOR==3U
newconn = netconn_accept(conn);
if(newconn != NULL)
#else
err = netconn_accept(conn, &newconn);
if(err == ERR_OK)
#endif
/* Process the new connection. */
{
struct netbuf *buf;
void *data;
u16_t len;
#if LWIP_VERSION_MINOR==3U
while((buf = netconn_recv(newconn)) != NULL)
#else
while((err = netconn_recv(newconn, &buf)) == ERR_OK)
#endif
{
do
{
netbuf_data(buf, &data, &len);
err = netconn_write(newconn, data, len, NETCONN_COPY);
if(err != ERR_OK)
{
break;
}
}while(netbuf_next(buf) >= 0);
netbuf_delete(buf);
}
/* Close connection and discard connection identifier. */
netconn_delete(newconn);
}
}
netconn_delete(conn);
}
/*
* TCP socket echo server
*/
#define TCP_SOCKET_ECHO_PORT 700
#define TCP_SOCKET_BUFFER_SIZE 4096
rt_thread_t tcpecho_socket_tid = RT_NULL;
void tcpecho_socket_entry(void *parameter)
{
char *recv_data;
rt_uint32_t sin_size;
int sock = -1, connected, bytes_received;
struct sockaddr_in server_addr, client_addr;
recv_data = rt_malloc(TCP_SOCKET_BUFFER_SIZE);
if (recv_data == RT_NULL)
{
rt_kprintf("no memory\n");
return;
}
/* create a TCP socket */
if ((sock = socket(AF_INET, SOCK_STREAM, 0)) == -1)
{
rt_kprintf("create socket error\n");
goto _exit;
}
/* initialize server address */
server_addr.sin_family = AF_INET;
server_addr.sin_port = htons(TCP_SOCKET_ECHO_PORT);
server_addr.sin_addr.s_addr = INADDR_ANY;
rt_memset(&(server_addr.sin_zero),0, sizeof(server_addr.sin_zero));
/* bind to server address */
if (bind(sock, (struct sockaddr *)&server_addr, sizeof(struct sockaddr)) == -1)
{
rt_kprintf("bind address failed\n");
goto _exit;
}
/* listen */
if (listen(sock, 5) == -1)
{
rt_kprintf("listen error\n");
goto _exit;
}
sin_size = sizeof(struct sockaddr_in);
while(1)
{
/* accept client connected */
connected = accept(sock, (struct sockaddr *)&client_addr, &sin_size);
if (connected > 0)
{
int timeout;
/* set timeout option */
timeout = 5000; /* 5second */
setsockopt(connected, SOL_SOCKET, SO_RCVTIMEO, &timeout, sizeof(timeout));
/* handle this client */
while (1)
{
/* receive data from this connection */
bytes_received = recv(connected,recv_data, TCP_SOCKET_BUFFER_SIZE, 0);
if (bytes_received <= 0)
{
rt_kprintf("close client connection, errno: %d\n", rt_get_errno());
/* connection closed. */
lwip_close(connected);
break;
}
/* send data to client */
send(connected, recv_data, bytes_received, 0);
}
}
}
_exit:
/* close socket */
if (sock != -1) lwip_close(sock);
rt_free(recv_data);
return;
}
/*
* NetIO TCP server
*/
/* network test utilities entry */
void net_test(void)
{
/* start UDP echo server */
if (udpecho_tid == RT_NULL)
{
udpecho_tid = rt_thread_create("uecho",
udpecho_entry,
RT_NULL,
512,
RT_THREAD_PRIORITY_MAX/2, 5);
if (udpecho_tid != RT_NULL)
{
rt_thread_startup(udpecho_tid);
}
}
if (udpecho_socket_tid == RT_NULL)
{
udpecho_socket_tid = rt_thread_create("uecho_s",
udpecho_socket_entry,
RT_NULL,
512,
RT_THREAD_PRIORITY_MAX/2 + 1, 5);
if (udpecho_socket_tid != RT_NULL)
{
rt_thread_startup(udpecho_socket_tid);
}
}
if (tcpecho_tid == RT_NULL)
{
tcpecho_tid = rt_thread_create("techo",
tcpecho_entry,
RT_NULL,
512,
RT_THREAD_PRIORITY_MAX/2 + 2, 5);
if (tcpecho_tid != RT_NULL)
{
rt_thread_startup(tcpecho_tid);
}
}
if (tcpecho_socket_tid == RT_NULL)
{
tcpecho_socket_tid = rt_thread_create("techo_s",
tcpecho_socket_entry,
RT_NULL,
512,
RT_THREAD_PRIORITY_MAX/2 + 3, 5);
}
if (tcpecho_socket_tid != RT_NULL)
{
rt_thread_startup(tcpecho_socket_tid);
}
}
FINSH_FUNCTION_EXPORT(net_test, network test);
